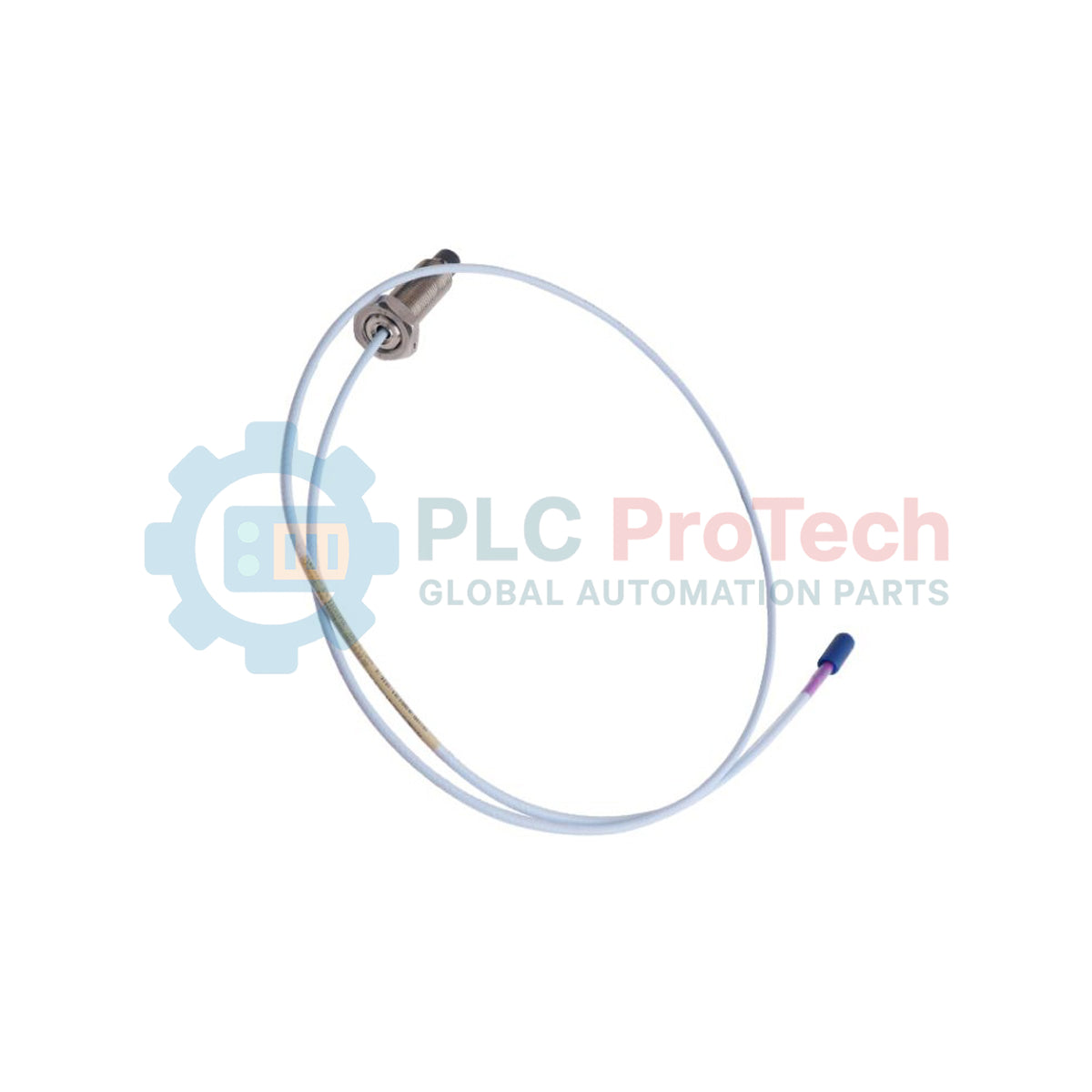

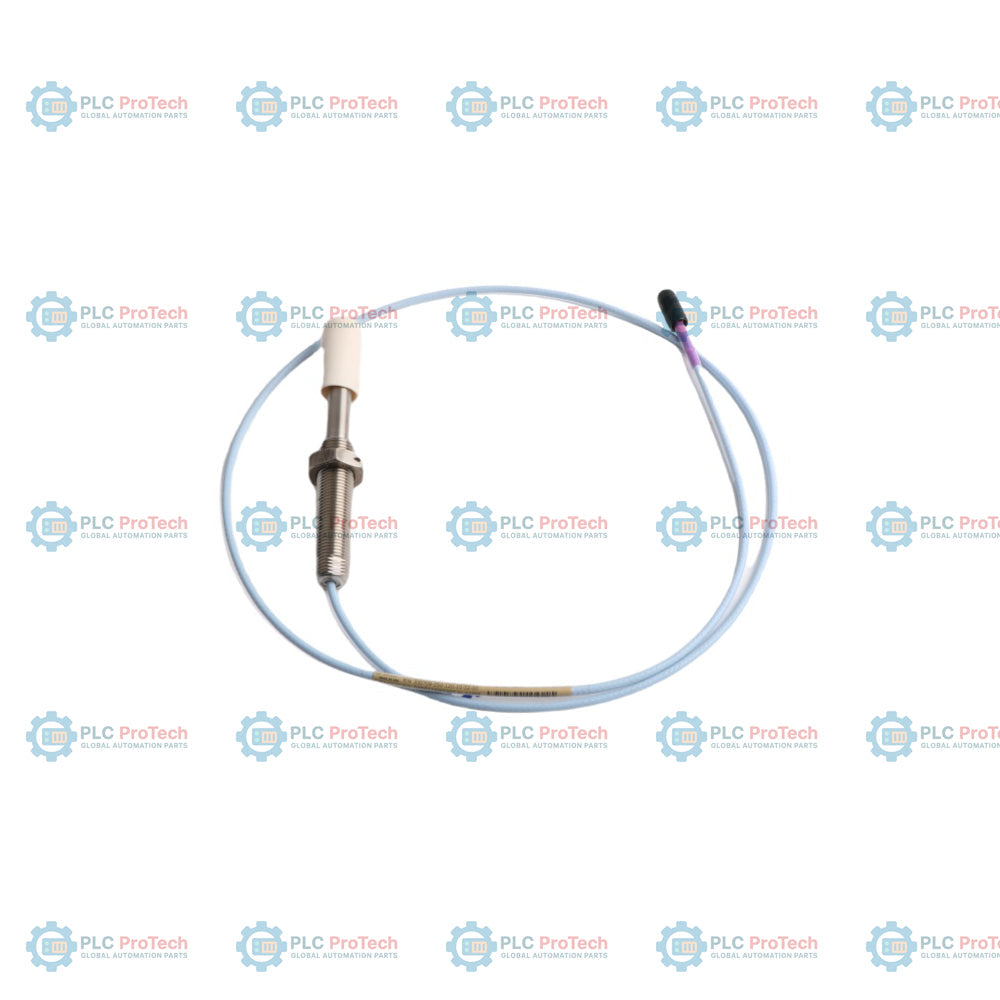

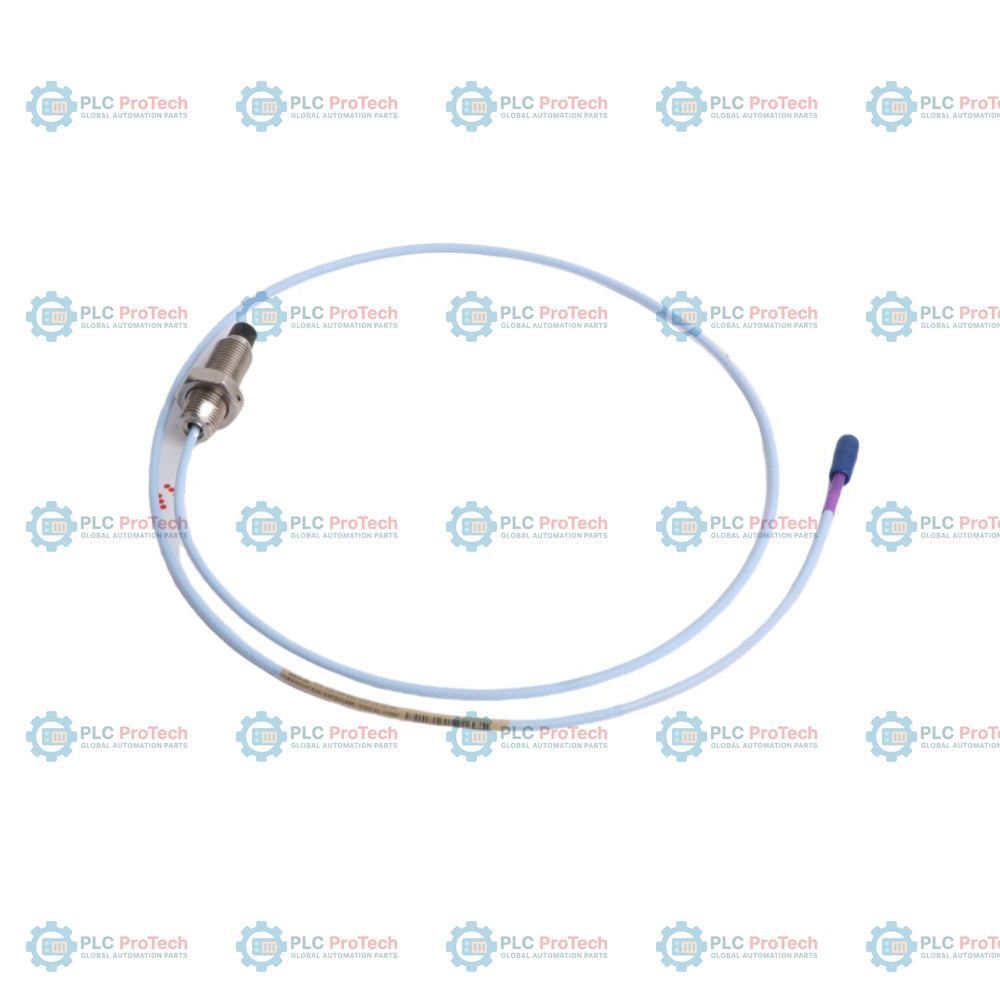

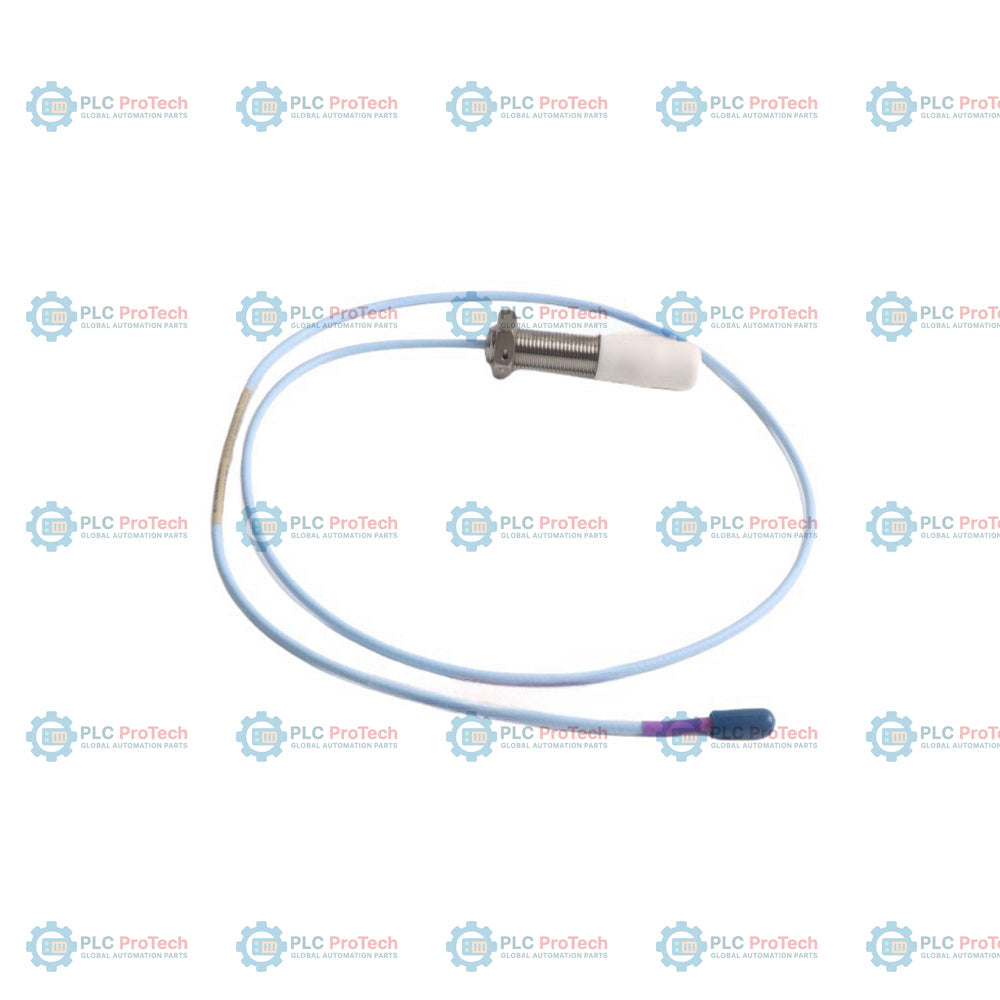

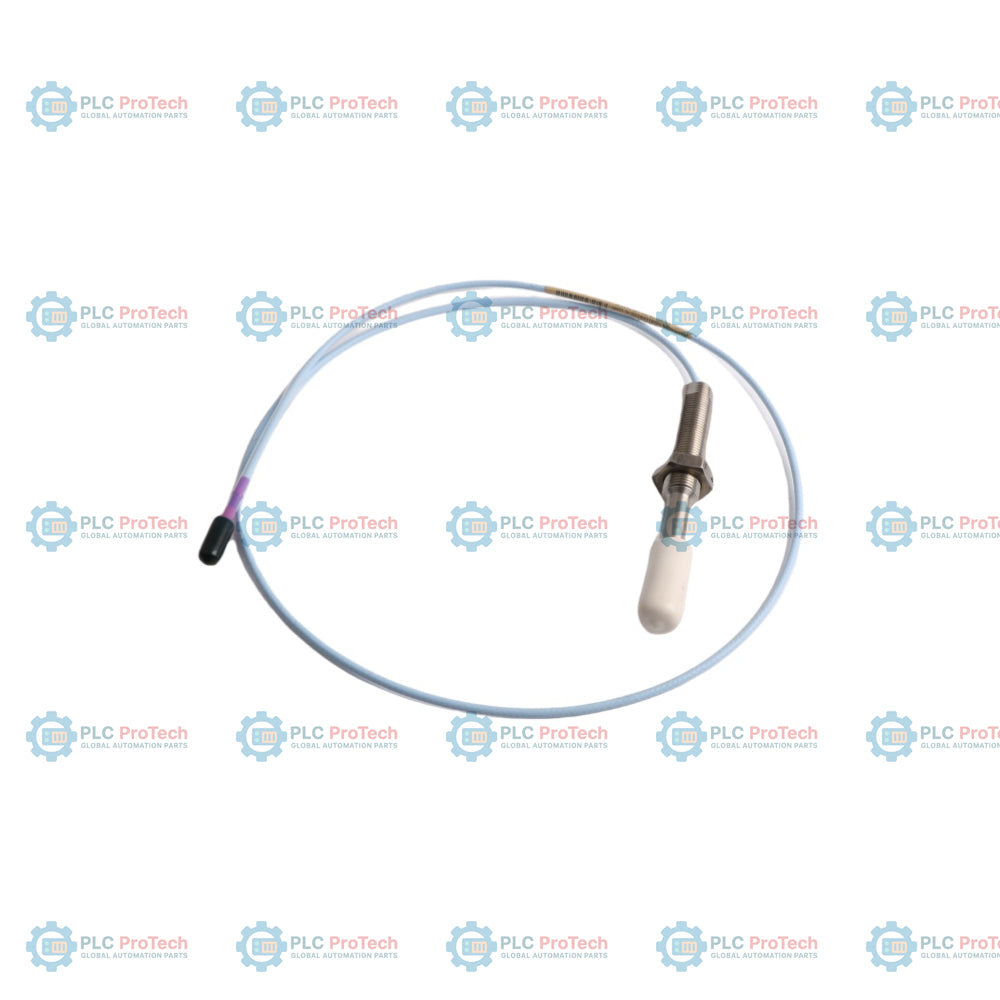

Bently Nevada 330709-000-060-10-02-00 3300 XL Đầu dò tiệm cận 11 mm

Tổng quan sản phẩm

Bently Nevada 330709-000-060-10-02-00 là đầu dò tiệm cận dòng điện xoáy 11 mm hiệu suất cao, thuộc Hệ thống bộ chuyển đổi 3300 XL 11 mm. Hệ thống này được thiết kế đặc biệt cho các ứng dụng yêu cầu phạm vi tuyến tính rộng hơn so với đầu dò 8 mm tiêu chuẩn, thường được sử dụng để đo vị trí lực đẩy dọc trục hoặc độ rung hướng tâm trên các trục lớn hơn, nơi dự kiến có độ dịch chuyển lớn hơn.

Mẫu này có ren hệ mét M16 x 1.5 và chiều dài tổng thể của vỏ là 60 mm. Mẫu được cấu hình không có giáp thép không gỉ và đi kèm cáp tích hợp dài 1,0 mét (3,3 feet). Hệ thống 11 mm cung cấp phạm vi tuyến tính mở rộng 4,0 mm (160 mil), với hệ số tỷ lệ tiêu chuẩn 3,94 V/mm (100 mV/mil) khi kết hợp với cảm biến Proximitor 3300 XL 11 mm và cáp nối dài tương thích. Thiết bị được sử dụng rộng rãi trong tua-bin hơi, máy nén lớn và tua-bin thủy lực để bảo vệ các máy móc quan trọng.

Cấu hình kỹ thuật

Thông tin đặt hàng

Mã linh kiện này được tạo dựa trên các yêu cầu cơ khí và điện cụ thể. Xác minh tất cả mã hậu tố trước khi mua để đảm bảo khả năng tương thích của hệ thống.

Hướng dẫn Kỹ thuật & Lắp đặt

Phạm vi tuyến tính mở rộng:

Đầu dò 11 mm cung cấp phạm vi tuyến tính gấp đôi đầu dò 8 mm tiêu chuẩn. Điều này khiến nó trở nên lý tưởng cho các phép đo vị trí dọc trục (lực đẩy), trong đó chuyển động của trục có thể vượt quá 2 mm. Đảm bảo khu vực mục tiêu trên trục có đường kính ít nhất 30,5 mm (1,2 in) để duy trì hệ số tỷ lệ đã hiệu chuẩn.

Khoảng hở lắp đặt:

Do đường kính đầu dò lớn hơn, đầu dò 11 mm cần khoảng hở bên lớn hơn để ngăn nhiễu "nhìn bên" từ các bề mặt kim loại lân cận. Cần có khoảng hở tối thiểu 25,4 mm (1,0 in) xung quanh đầu dò. Đối với ren M16 x 1.5, mô-men xoắn lắp đặt khuyến nghị là 24,5 N·m (18 lb·ft).

Đồng bộ mạch vòng hệ thống:

Đầu dò 3300 XL 11 mm là một phần của mạch cộng hưởng. Đầu dò dài 1,0 mét này phải được sử dụng với cáp nối dài 3300 XL 11 mm để đạt tổng chiều dài 5,0 hoặc 9,0 mét, phù hợp với hiệu chuẩn của cảm biến Proximitor. Việc kết hợp các linh kiện 11 mm với linh kiện 8 mm hoặc 5 mm sẽ dẫn đến hỏng toàn bộ hệ thống hoặc sai số đo nghiêm trọng.

Đấu dây hiện trường & Bảo vệ:

Đầu nối ClickLoc được thiết kế để gắn chắc chắn nhưng phải được bảo vệ khỏi dầu và hơi ẩm. Khuyến nghị sử dụng bộ bảo vệ đầu nối hoặc ống co nhiệt chịu dầu trong môi trường vỏ ổ trục. Đảm bảo cáp đồng trục không được đi song song với đường dây điện AC điện áp cao để tránh nhiễu điện từ (EMI).

Câu hỏi thường gặp về bảo trì & khắc phục sự cố

Q: Tôi có thể sử dụng đầu dò 11 mm với Proximitor 8 mm không?

A: Không. Hệ thống 11 mm có hệ số tỷ lệ khác (100 mV/mil) so với hệ thống 8 mm (200 mV/mil). Hai hệ thống không tương thích về điện và sẽ không cung cấp dữ liệu chính xác.

Q: Điện áp khe hở DC danh định của hệ thống 11 mm là bao nhiêu?

A: Đối với hệ thống 3300 XL 11 mm, tâm của dải tuyến tính thường đạt được ở mức -10.0 Vdc. Điều chỉnh khe hở cơ học trong quá trình lắp đặt cho đến khi đầu ra Proximitor đạt giá trị này.

Q: Tôi nên làm gì nếu đèn "OK" trên bộ giám sát tắt?

A: Kiểm tra tính liên tục của đầu dò và cáp nối dài. Đảm bảo đầu nối ClickLoc khô ráo và được cắm đúng vị trí. Trạng thái "Not OK" thường cho biết có hiện tượng đoản mạch hoặc hở mạch trong vòng lặp bộ biến đổi.

Q: Vật liệu mục tiêu có ảnh hưởng đến đầu dò 11 mm không?

A: Có. Giống như tất cả các đầu dò tiệm cận Bently Nevada, phiên bản 11 mm được hiệu chuẩn tại nhà máy cho thép AISI 4140. Nếu mục tiêu là hợp kim khác, phải điều chỉnh hệ số tỷ lệ trong cấu hình hệ thống giám sát.
