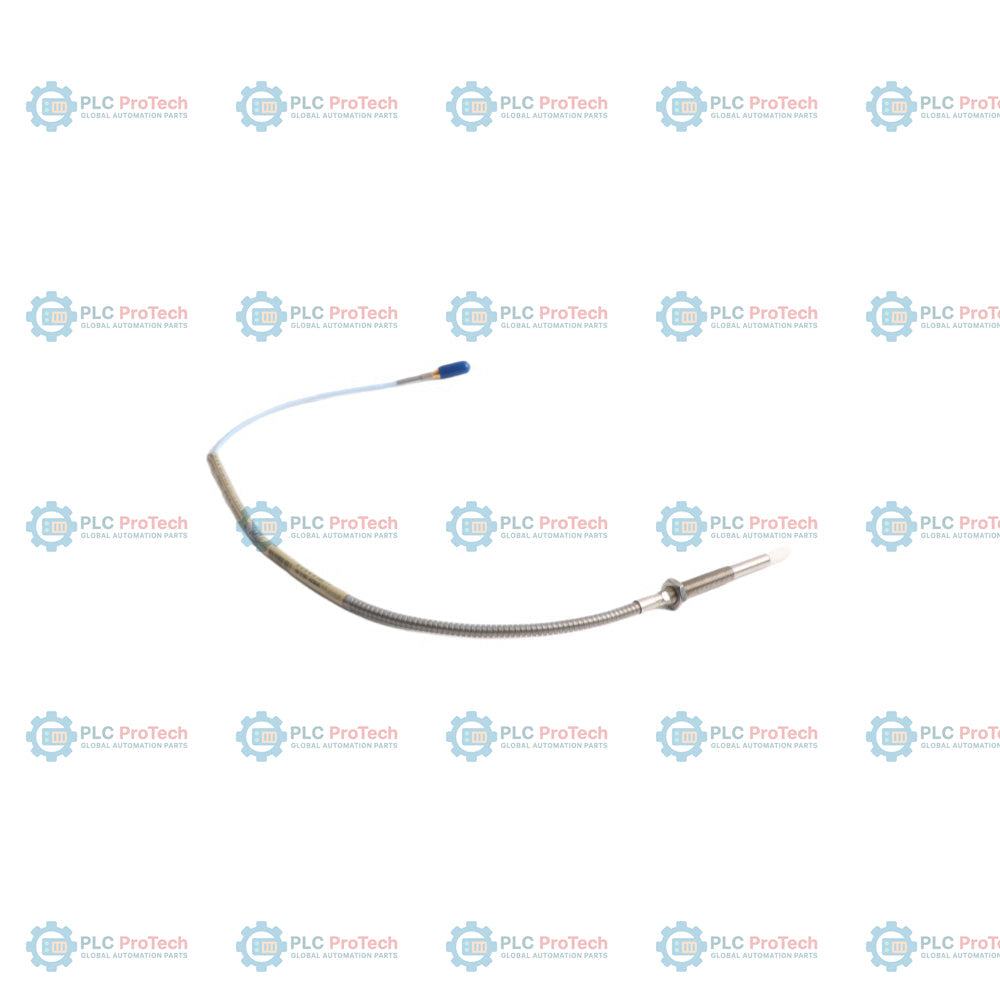

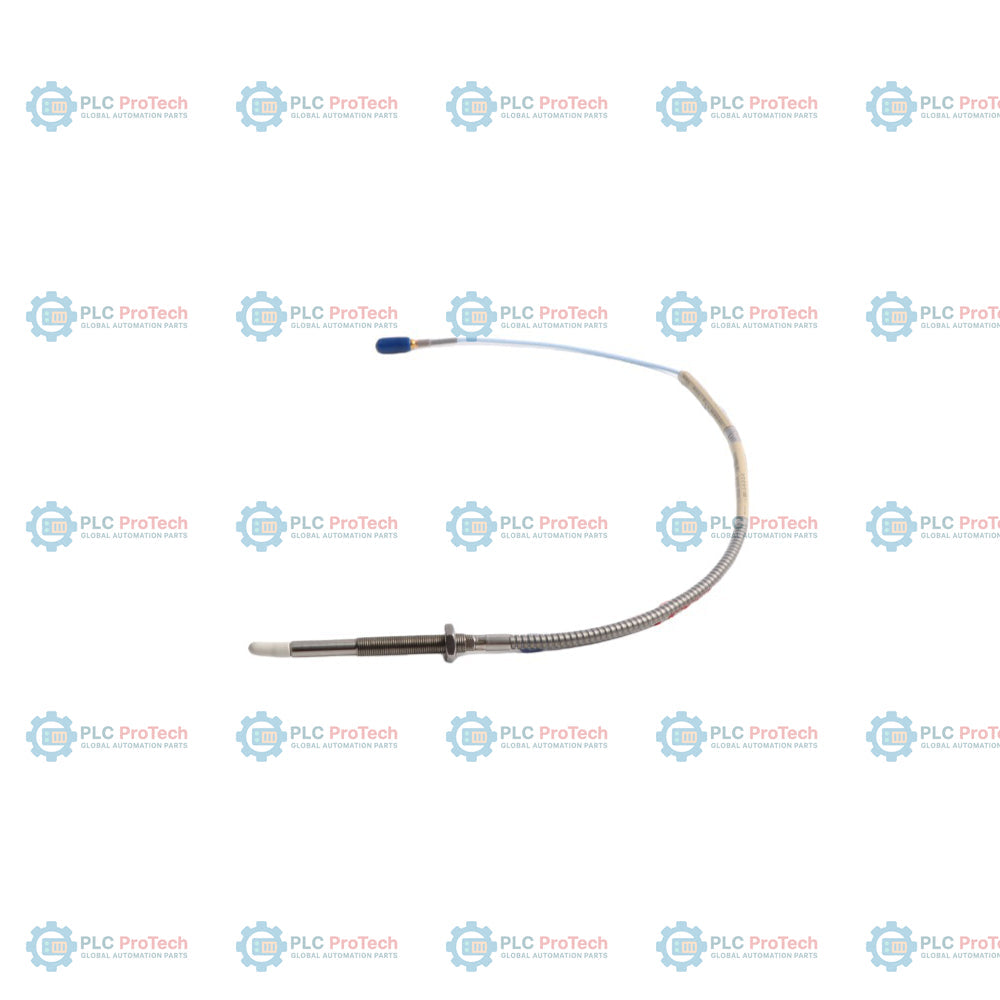

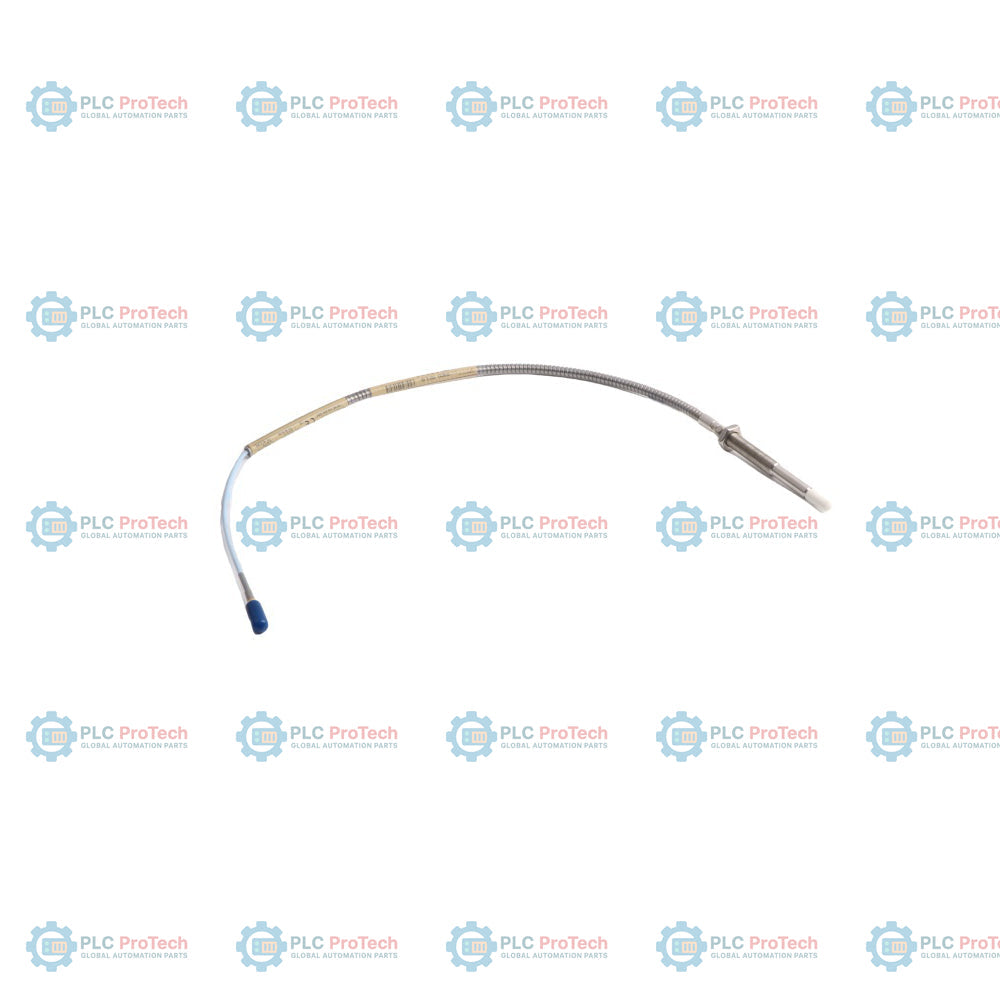

Bently Nevada 330910-03-09-05-02-05 3300 NSv Đầu dò tiệm cận

Tổng quan sản phẩm

 330910-03-09-05-02-05 là đầu dò chuyển đổi tiệm cận 3300 NSv (Narrow Side View) chuyên dụng, được thiết kế để giám sát rung động và vị trí với độ chính xác cao trong các môi trường công nghiệp có không gian hạn chế. Đầu dò ren M10X1 này là tiêu chuẩn ngành dành cho máy nén công nghệ, hộp số tốc độ cao và tua-bin khí dẫn xuất hàng không, nơi khoảng hở quan sát bên bị giới hạn. Sử dụng công nghệ đúc  TipLoc được cấp bằng sáng chế để tạo liên kết chắc chắn giữa đầu và thân, cùng thiết kế  CableLoc cho lực kéo 220 N, đầu dò này có khả năng kháng hóa chất cao hơn đáng kể so với các mẫu 3300 RAM thế hệ cũ. Trường từ hẹp cho phép thiết lập khoảng hở chính xác ngay cả trong các vỏ cơ khí chật hẹp, qua đó giảm nhiễu hiệu quả. Bằng cách cung cấp dữ liệu động học quan trọng của trục cho Hệ thống Bảo vệ Máy móc 3500,  330910-03-09-05-02-05 đóng vai trò then chốt trong việc ngăn ngừa hư hỏng nghiêm trọng cho thiết bị và tối ưu hóa chu kỳ bảo trì tại các cơ sở hóa dầu và phát điện.

Giải thích các hậu tố

Chuỗi ký tự chữ và số của  330910-03-09-05-02-05 xác định các thông số cơ khí và chứng nhận cụ thể cần thiết để tích hợp tại từng địa điểm:

• 03 (Chiều dài không ren): Đoạn thân vỏ không ren dài 30 mm.

• 09 (Chiều dài tổng thể của vỏ): Chiều dài tổng thể của vỏ là 90 mm.

• 05 (Chiều dài tổng thể): Chiều dài tổng thể của dây dẫn là 0,5 mét (20 inch).

• 02 (Đầu nối và cáp): Đầu nối đồng trục ClickLoc thu nhỏ với cáp tiêu chuẩn và lớp giáp thép không gỉ tích hợp.

• 05 (Phê duyệt của cơ quan): Nhiều chứng nhận quốc tế, bao gồm FCC, ATEX, IECEx và CSA, cho phép sử dụng trong các khu vực nguy hiểm an toàn nội tại.

Thông số kỹ thuật

Câu hỏi thường gặp về bảo vệ thiết bị

Đầu dò 3300 NSv có thể thay thế cho dòng 3300 RAM cũ hơn không?

Có. Đầu dò 3300 NSv và cáp nối dài đều tương thích về mặt cơ khí và điện với phần cứng 3300 RAM trước đây, cho phép nâng cấp tại hiện trường liền mạch với khả năng kháng hóa chất được cải thiện.

Ưu điểm của “Narrow Side View” trong không gian chật hẹp là gì?

Các đầu dò tiêu chuẩn yêu cầu một vùng thông thoáng lớn xung quanh đầu dò để ngăn nhiễu “tải từ bên” do vỏ máy gây ra. Dòng NSv có đặc tính quan sát bên vượt trội, giúp duy trì độ chính xác của tín hiệu khi thiết lập khoảng hở trong các kênh hẹp hoặc gần các bề mặt kim loại liền kề.

Tại sao việc tiếp xúc kéo dài với nhiệt độ dưới -34 độ C lại đáng lo ngại?

Mặc dù đầu dò được định mức hoạt động xuống đến -52 độ C, việc tiếp xúc kéo dài với nhiệt độ dưới -34 độ C (-30 độ F) có thể làm suy giảm độ đàn hồi của vòng chữ O Viton bên trong, từ đó có khả năng gây hỏng sớm đệm kín áp suất công nghệ.

Hướng dẫn kỹ thuật lắp đặt và đưa vào vận hành

• Độ ăn khớp của ren và mô-men xoắn: Đối với vỏ đầu dò M10X1, độ ăn khớp ren tối đa được giới hạn ở 15 mm. Khi lắp đặt, mô-men xoắn không được vượt quá 22,6 N-m (200 in-lb) đối với ba vòng ren đầu tiên để tránh biến dạng vỏ. Sử dụng đai ốc khóa thứ hai để cố định thiết lập khoảng hở cuối cùng, chống lại hiện tượng trôi do rung động.

• Tính toàn vẹn của đầu nối ClickLoc: Đảm bảo các đầu nối ClickLoc bằng đồng mạ vàng được lắp hoàn toàn và “khóa” đúng vị trí. Điều này ngăn suy hao tín hiệu do lỏng đầu nối. Trong môi trường có dầu tua-bin, tránh sử dụng băng keo silicone tại điểm nối giữa đầu dò và cáp nối dài; thay vào đó, hãy sử dụng các bộ bảo vệ đầu nối chuyên dụng để ngăn dầu xâm nhập.

• Độ kín môi trường: Vòng chữ O Viton tạo đệm kín áp suất chênh lệch giữa đầu dò và vỏ. Nếu ứng dụng liên quan đến khí công nghệ áp suất cao hoặc hóa chất chuyên dụng, hãy xác minh tính tương thích hóa học với Viton và cân nhắc kiểm tra áp suất đệm kín sau khi lắp đặt nếu quy trình an toàn tại hiện trường yêu cầu.

• Kiểm tra điện áp khoảng hở: Trong quá trình thiết lập khoảng hở, hãy sử dụng nguồn điện -24 VDC và tải 10 kOhm. Đảm bảo đầu dò được thiết lập khoảng hở 1,0 mm (40 mil) so với mục tiêu bằng thép AISI 4140 có đường kính 31 mm (hoặc lớn hơn) để đạt độ tuyến tính và khả năng thay thế tối ưu.
