Manufacturer: Bently Nevada
Product No.: 140734-07
Country of origin:Hoa Kỳ
Product Type: Thiết bị Giám sát Áp suất Xi lanh Piston
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 910g
Dimensions: 241,3 mm x 24,4 mm x 241,8 mm
Shipping port: Xiamen
Warranty: 12 months

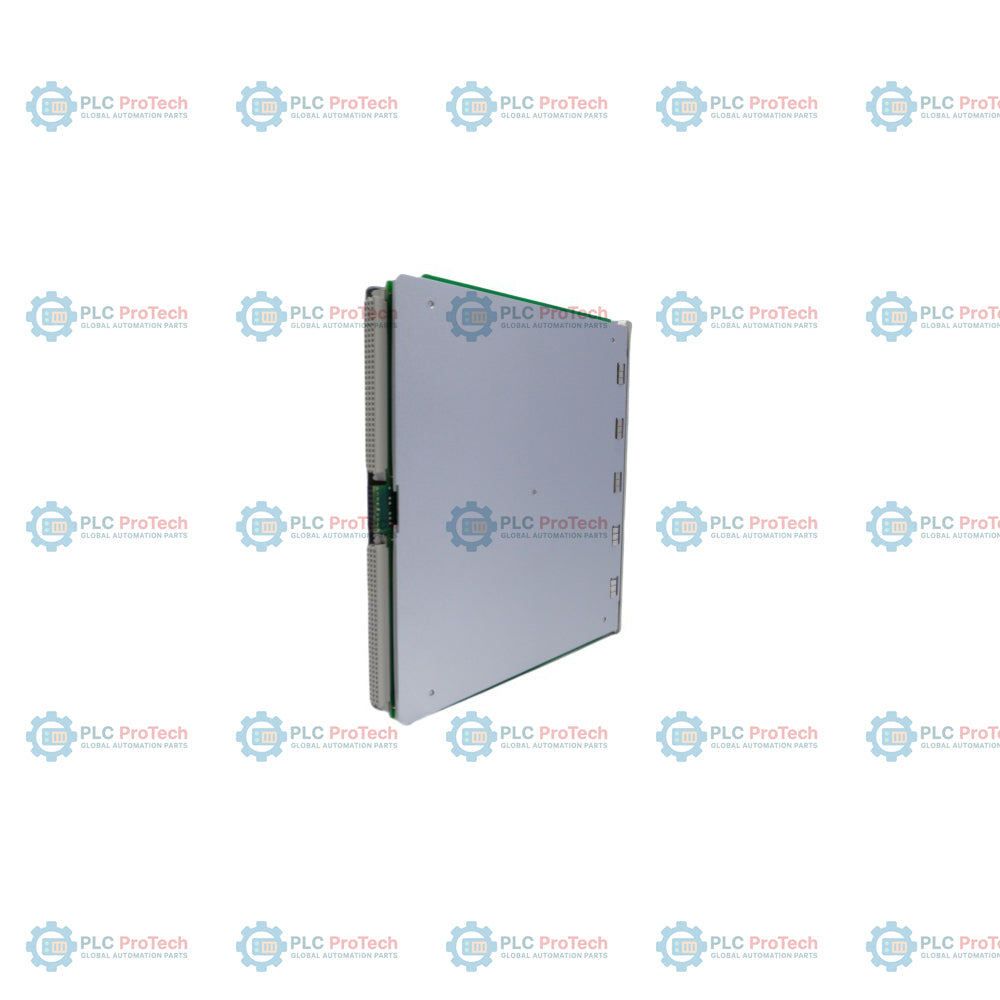

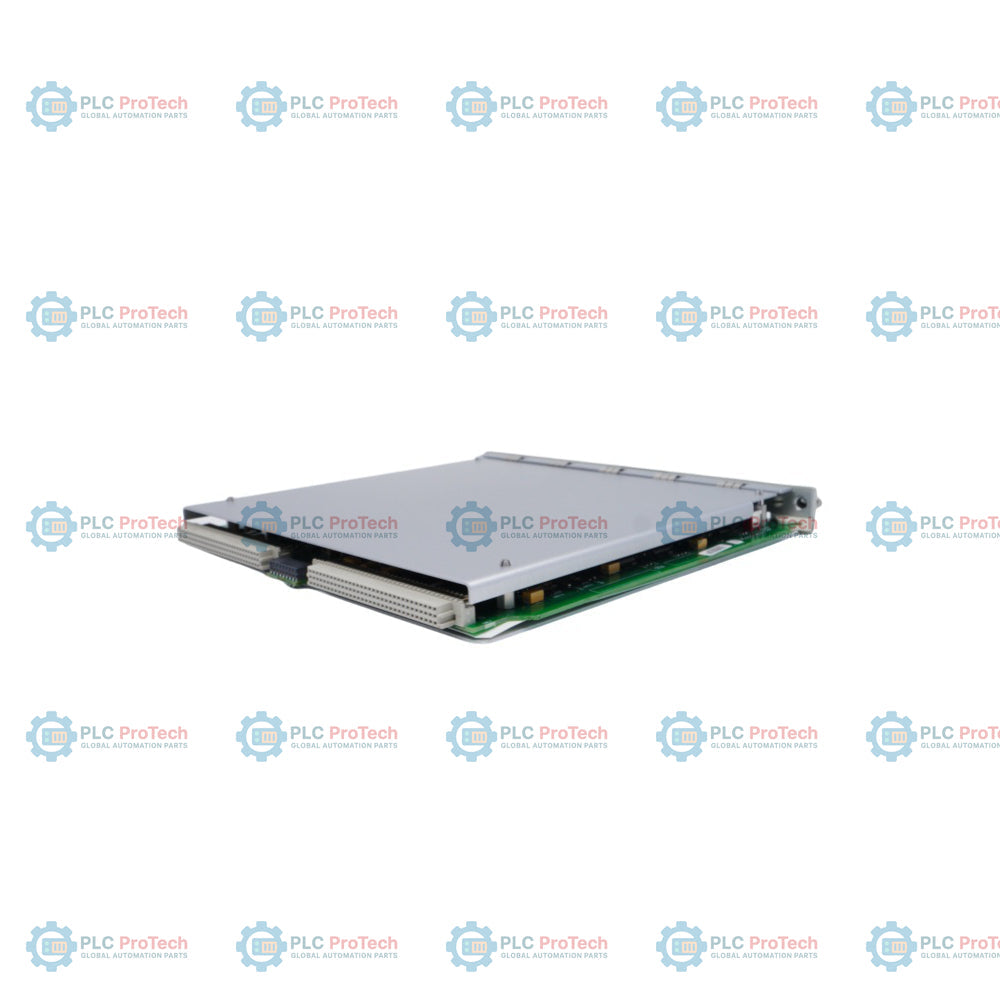

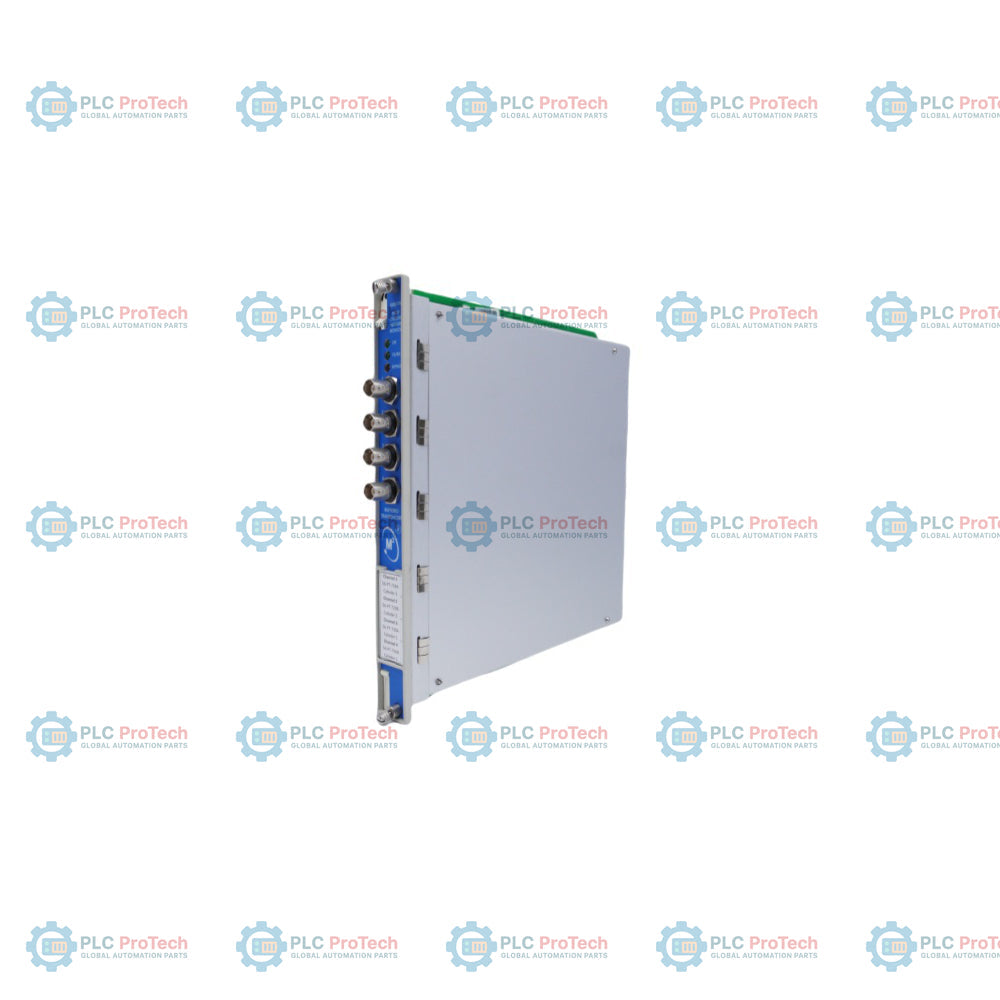

Bently Nevada 3500/77M 140734-07 là một card bảo vệ và giám sát máy móc liên tục 4 kênh, được thiết kế cho Hệ thống Phát hiện Máy móc dòng 3500. Card này giao tiếp trực tiếp với các bộ chuyển đổi áp suất (psia) điện áp dương được Bently Nevada phê duyệt và bộ chuyển đổi áp suất của bên thứ ba để đo, xử lý và phân tích các giá trị áp suất xi lanh trong máy nén chuyển động tịnh tiến.
Chức năng chính của 3500/77M có chức năng bảo vệ máy móc liên tục bằng cách đối chiếu các tham số đã xử lý với các ngưỡng cảnh báo được lập trình bằng phần mềm để kích hoạt cảnh báo hệ thống tự động hoặc tắt máy móc. Đồng thời, thiết bị cung cấp các giá trị vật lý tỷ lệ (PPL) toàn diện cần thiết cho các kỹ sư vận hành và bảo trì theo dõi tình trạng toàn vẹn của thiết bị. Tùy thuộc vào các tham số cấu hình, mỗi kênh cung cấp tám giá trị PPL riêng biệt. Năm giá trị dành cho các chỉ số của một buồng đơn (Áp suất xả, Áp suất hút, Áp suất tối đa, Áp suất tối thiểu và Tỷ số nén), trong khi ba giá trị là các phép tính tải cơ học nâng cao, được suy ra từ các chỉ số liên kênh và bố trí khung máy thực tế (Lực nén cực đại của cần, Lực kéo cực đại của cần và Mức độ đảo chiều của cần).
| Danh mục | Tham số | Thông số kỹ thuật |
| Nhà sản xuất | Thương hiệu | Bently Nevada |
| Mã model/Mã linh kiện | Mã sản phẩm | 140734-07 (3500/77M) |
| Kênh đầu vào | Loại tín hiệu | 1 đến 4 kênh cho các bộ chuyển đổi áp suất bên thứ ba, điện áp dương (psia) |
| Hệ số tỷ lệ của bộ chuyển đổi | Dải 100 psia | 95,000 uV/psi |
| Dải 250 psia | 38,000 uV/psi | |
| Dải 500 psia | 19,000 uV/psi | |
| Dải 1000 psia | 9,500 uV/psi | |
| Dải 2500 psia | 3,800 uV/psi | |
| Dải 5000 psia | 1,900 uV/psi | |
| Dải 10000 psia | 950 uV/psi | |
| Tham chiếu hệ số tỷ lệ | Giả định +0.5 Vdc tại 0 psia và +10.0 Vdc ở toàn thang đo | |
| Điều hòa tín hiệu | Đáp ứng tần số | 0 đến 5.5 kHz trên tất cả các kênh áp suất được cấu hình |
| Trở kháng đầu vào | 50 kOhm (I/O áp suất xi lanh) | |
| Độ chính xác | Nhiệt độ tại +25 độ C | Trong phạm vi ± 0.5% toàn thang đo của bộ chuyển đổi áp suất (9.5 volt: Từ +0.5 đến +10.0 volt) |
| Nhiệt độ trong khoảng từ -30 đến +65 độ C | Trong phạm vi ± 1.0% toàn thang đo của bộ chuyển đổi áp suất (9.5 volt: Từ +0.5 đến +10.0 volt) | |
| Yêu cầu nguồn điện | Công suất tiêu thụ | 7.8 W, với các nguồn cấp cho bộ chuyển đổi ở tải đầy đủ |
| Đầu ra | Đèn LED OK | Cho biết bộ giám sát đang hoạt động bình thường |
| Đèn LED TX/RX | Cho biết trạng thái liên lạc với các mô-đun khác trong giá đỡ 3500 | |
| Đèn LED Bypass | Cho biết mô-đun đang ở Chế độ Bypass | |
| Đầu ra bộ chuyển đổi có bộ đệm | 1 đầu nối đồng trục mỗi kênh, được bảo vệ chống ngắn mạch | |
| Trở kháng đầu ra có bộ đệm | 550 Ohm | |
| Nguồn cấp cho bộ chuyển đổi | +23.0 ± 0.8 Vdc với giới hạn dòng điện 24.5 mA trên mỗi kênh | |
| Giới hạn môi trường | Nhiệt độ vận hành | -30 độ C đến +65 độ C (-22 độ F đến +150 độ F) |
| Nhiệt độ bảo quản | -40 độ C đến +85 độ C (-40 độ F đến +185 độ F) | |
| Độ ẩm | 95%, không ngưng tụ | |
| Đặc tính vật lý | Kích thước bộ giám sát (C x R x S) | 241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in) |
| Khối lượng bộ giám sát | 0.91 kg (2.0 lbs.) |
Mục đích cốt lõi của mô-đun này trong một giá 3500 là gì?
Mô-đun liên tục giám sát áp suất xi-lanh của máy nén pittông để bảo vệ máy móc và tính toán các tham số vận hành thiết yếu.
Một mô-đun đơn hỗ trợ bao nhiêu kênh áp suất?
Thiết bị hỗ trợ từ 1 đến 4 kênh bộ chuyển đổi áp suất độc lập.
Những loại cảm biến nào tương thích với các đầu vào?
Thiết bị chấp nhận các bộ chuyển đổi áp suất tuyệt đối (psia) đầu ra điện áp dương được Bently Nevada phê duyệt từ bên thứ ba.
Các hệ số tỷ lệ của cảm biến áp suất giả định các điện áp đầu ra cơ sở nào?
Các hệ số tỷ lệ giả định điện áp nền tuyệt đối là +0,5 Vdc tại 0 psia và +10,0 Vdc tại dải áp suất toàn thang được chỉ định của cảm biến.
Năm giá trị tỷ lệ một buồng được thẻ tính toán là gì?
Các giá trị là Áp suất xả, Áp suất hút, Áp suất tối đa, Áp suất tối thiểu và Tỷ số nén.
Ba tham số kết hợp đa kênh được tính toán là gì?
Các tham số bao gồm Độ nén đỉnh của cần, Độ căng đỉnh của cần và Góc đảo chiều của cần.
Có thể cấu hình bao nhiêu điểm đặt nguy hiểm cho mỗi kênh?
Các điểm đặt Nguy hiểm (giới hạn Quá tốc độ/Quá áp suất) có thể được ánh xạ rõ ràng tới bất kỳ hai giá trị tỷ lệ nào đang hoạt động.
Các đầu ra bộ chuyển đổi có đệm trên mặt trước có được điều chỉnh không?
Có, khi sử dụng mô-đun I/O Áp suất Xi-lanh, các đầu ra đồng trục có đệm trên mặt trước được đảo và lệch -2,265 Vdc.
Giới hạn dòng điện của bộ cấp nguồn cảm biến tích hợp là bao nhiêu?
Mô-đun có đầu ra nguồn +23,0 Vdc với chức năng giới hạn dòng điện 24,5 mA được tích hợp trong từng kênh riêng lẻ.
Đáp tuyến tần số xử lý tín hiệu của thẻ áp suất là bao nhiêu?
Mô-đun cung cấp đáp tuyến tần số từ 0 đến 5,5 kHz trên tất cả các kênh đang hoạt động và đã cấu hình.
Hiện tượng ngắn mạch ở đầu ra có đệm trên mặt trước có làm hỏng thiết bị không?
Không, tất cả các kết nối bộ chuyển đổi đồng trục có đệm ở mặt trước đều được bảo vệ hoàn toàn chống ngắn mạch.
