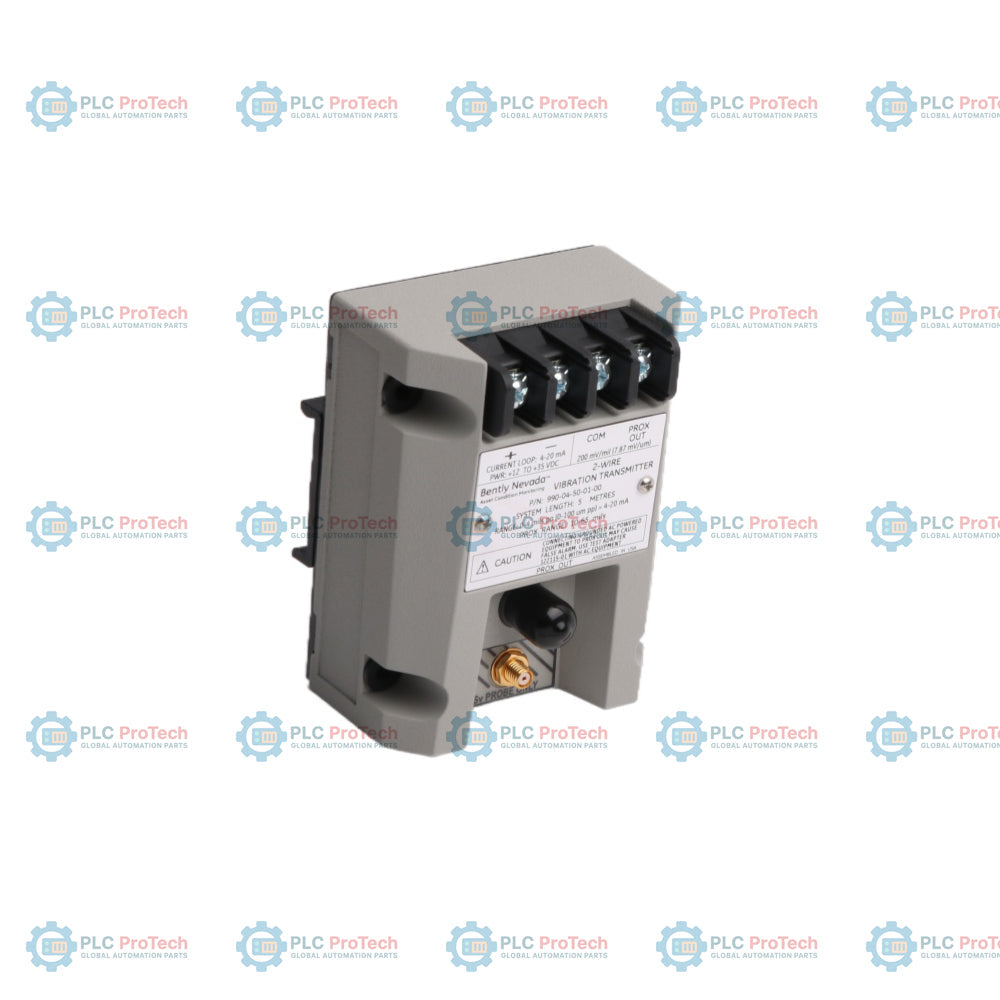

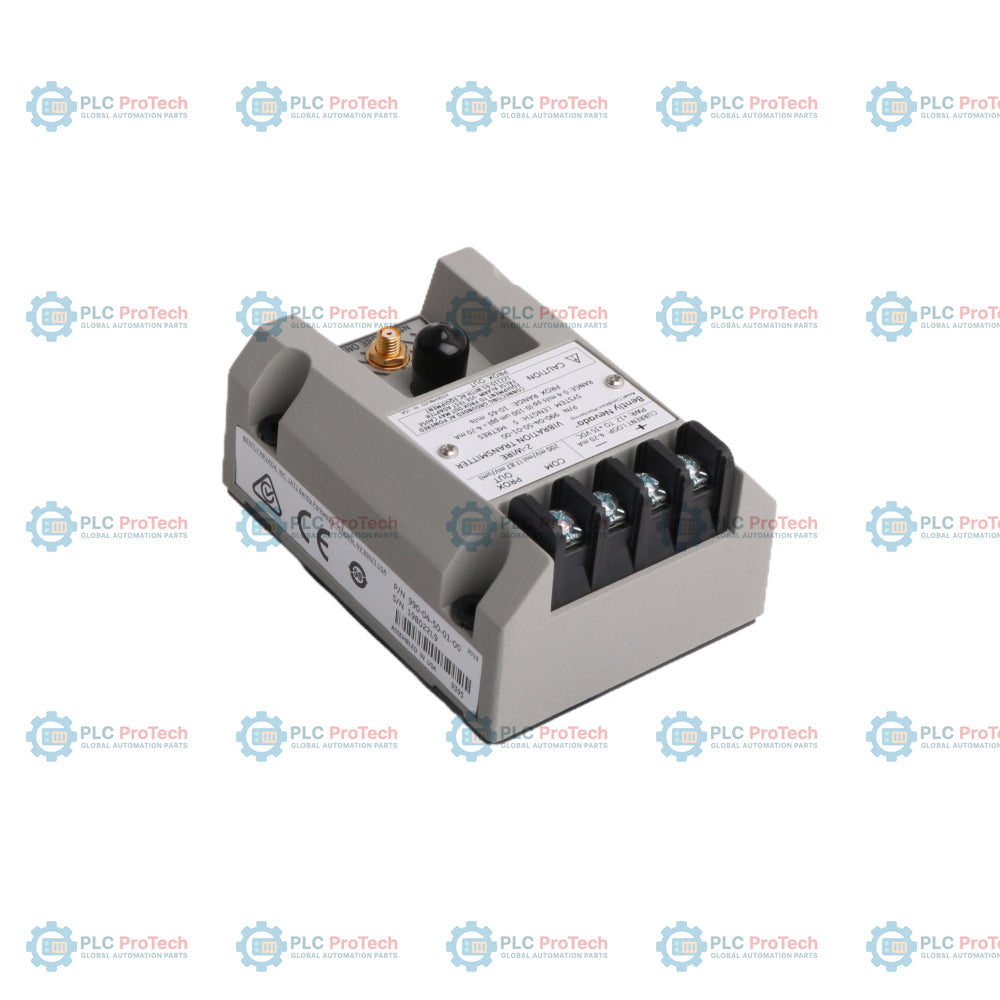

Bently Nevada 990-04-50-01-01 Bộ truyền tín hiệu rung 2 dây

Mô tả

Bộ 990-04-50-01-01 là bộ truyền rung 2 dây nhỏ gọn, được thiết kế để tích hợp trực tiếp tín hiệu rung của trục vào các hệ thống điều khiển công nghiệp. Thiết bị chuyển đổi độ dịch chuyển của đầu dò tiệm cận thành đầu ra tuyến tính 4 đến 20 mA, cho phép các hệ thống PLC và DCS thực hiện theo dõi xu hướng rung liên tục và logic bảo vệ cơ bản.

Phiên bản này thường được lựa chọn khi cần tuân thủ CSA Division 2 cùng với định dạng lắp đặt thanh DIN tiêu chuẩn. Trong sử dụng kỹ thuật thực tế, thiết bị được triển khai trên máy móc quay, nơi việc giám sát rung cần độ tin cậy cao nhưng không phụ thuộc vào hệ thống giám sát dạng giá đỡ hoàn chỉnh.

Bộ truyền hoạt động với hệ thống đầu dò tiệm cận 3300 NSv và hỗ trợ cấu hình chiều dài hệ thống 5,0 mét. Xét từ góc độ hiện trường, điều này khiến thiết bị phù hợp để đi dây đầu dò ở khoảng cách trung bình bên trong các cụm skid máy nén, bệ bơm và tủ máy móc đóng gói.

Sau khi lắp đặt, thiết bị thường được để vận hành liên tục với rất ít can thiệp, với điều kiện việc căn chỉnh đầu dò và độ ổn định nguồn vòng lặp được cấu hình chính xác trong quá trình chạy thử.

Tổng quan chức năng

• Chuyển đổi tín hiệu rung của trục thành đầu ra analog 4–20 mA
• Được thiết kế cho các hệ thống đầu dò tiệm cận 3300 NSv
• Cấu hình được CSA Division 2 phê duyệt
• Kiến trúc 2 dây cấp nguồn qua vòng lặp

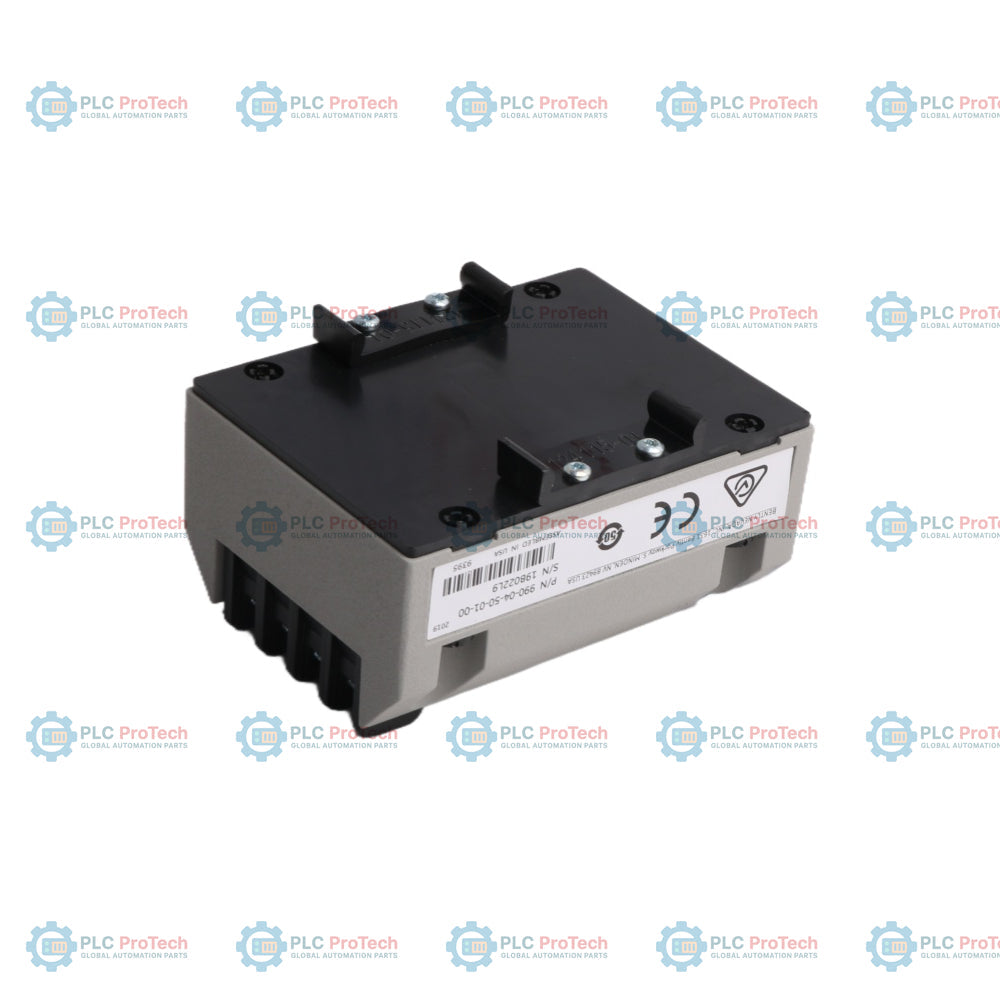

• Lắp đặt trên thanh DIN bằng kẹp 35 mm
• Mạch điện tử xử lý tín hiệu tích hợp
• Khả năng điều chỉnh zero và span bên ngoài
• Điểm truy cập chẩn đoán PROX OUT
• Phát hiện lỗi thông qua hiện tượng dòng điện đầu ra giảm
• Thiết kế vỏ công nghiệp nhỏ gọn, kín

Bối cảnh ứng dụng điển hình

Cấu trúc đặt hàng

Dữ liệu cơ khí

Tổng quan về giao diện

Ghi chú lắp đặt (Thực hành kỹ thuật)

Trong các lắp đặt thông thường, bộ chuyển đổi này được gắn trên thanh ray DIN bên trong tủ điều khiển, gần hệ thống I/O của PLC. Trọng tâm kỹ thuật không nằm ở bản thân bộ chuyển đổi, mà ở việc đi dây đầu dò ổn định và nối đất đúng cách.

Cần tránh đi cáp song song với cáp đầu ra của biến tần hoặc cáp cấp nguồn cho động cơ, đặc biệt trong môi trường bệ máy nén, nơi nhiễu điện từ thường xuyên xuất hiện. Việc đấu nối đầu cuối chống nhiễu đúng cách là yếu tố quan trọng để duy trì tín hiệu ổn định.

Trong quá trình chạy thử, cần kiểm tra dòng điện vòng lặp trước khi kích hoạt bất kỳ logic cảnh báo nào. Các kỹ sư thường xác nhận số đọc rung ổn định trong điều kiện máy vận hành ở trạng thái ổn định trước khi tích hợp tín hiệu vào hệ thống dừng máy hoặc cảnh báo.

Chứng nhận CSA Division 2 giúp cấu hình này phù hợp với một số địa điểm nguy hiểm cụ thể, tùy thuộc vào thiết kế hệ thống cuối cùng và mức độ tuân thủ của vỏ bảo vệ.

Câu hỏi thường gặp

Chức năng chính của bộ chuyển đổi này là gì?
Thiết bị chuyển đổi tín hiệu rung từ đầu dò tiệm cận thành tín hiệu 4–20 mA cho các hệ thống điều khiển.

Cần sử dụng hệ thống đầu dò nào?
Thiết bị được thiết kế cho các hệ thống đầu dò tiệm cận Bently Nevada 3300 NSv.

Điểm khác biệt của phiên bản này là gì?
Thiết bị có chứng nhận CSA Division 2 cho các ứng dụng trong khu vực nguy hiểm.

Thiết bị có thể được sử dụng trực tiếp với PLC không?
Có, thiết bị xuất tín hiệu analog tiêu chuẩn tương thích với các mô-đun đầu vào PLC.

Đây có phải là hệ thống chẩn đoán không?
Không, thiết bị предназначено cho việc theo dõi xu hướng rung cơ bản và logic bảo vệ.

PROX OUT được dùng để làm gì?
Thiết bị cung cấp quyền truy cập vào tín hiệu rung thô để chẩn đoán bảo trì.

Có bắt buộc phải lắp trên thanh ray DIN không?
Không, nhưng đây là phương pháp lắp đặt tiêu chuẩn và được khuyến nghị.

Nguyên lý hoạt động là gì?
Thiết bị chuyển đổi phép đo độ dịch chuyển thành dòng điện đầu ra tỷ lệ.

Thiết bị thường được lắp đặt ở đâu?
Bên trong tủ điều khiển dành cho máy nén, máy bơm và máy móc quay.

Thiết bị có cần điều hòa tín hiệu bên ngoài không?
Không, việc điều hòa tín hiệu đã được tích hợp hoàn toàn vào thiết bị.
