Mô-đun giao tiếp PROFIBUS Lenze dòng 9400 E94AYCPM

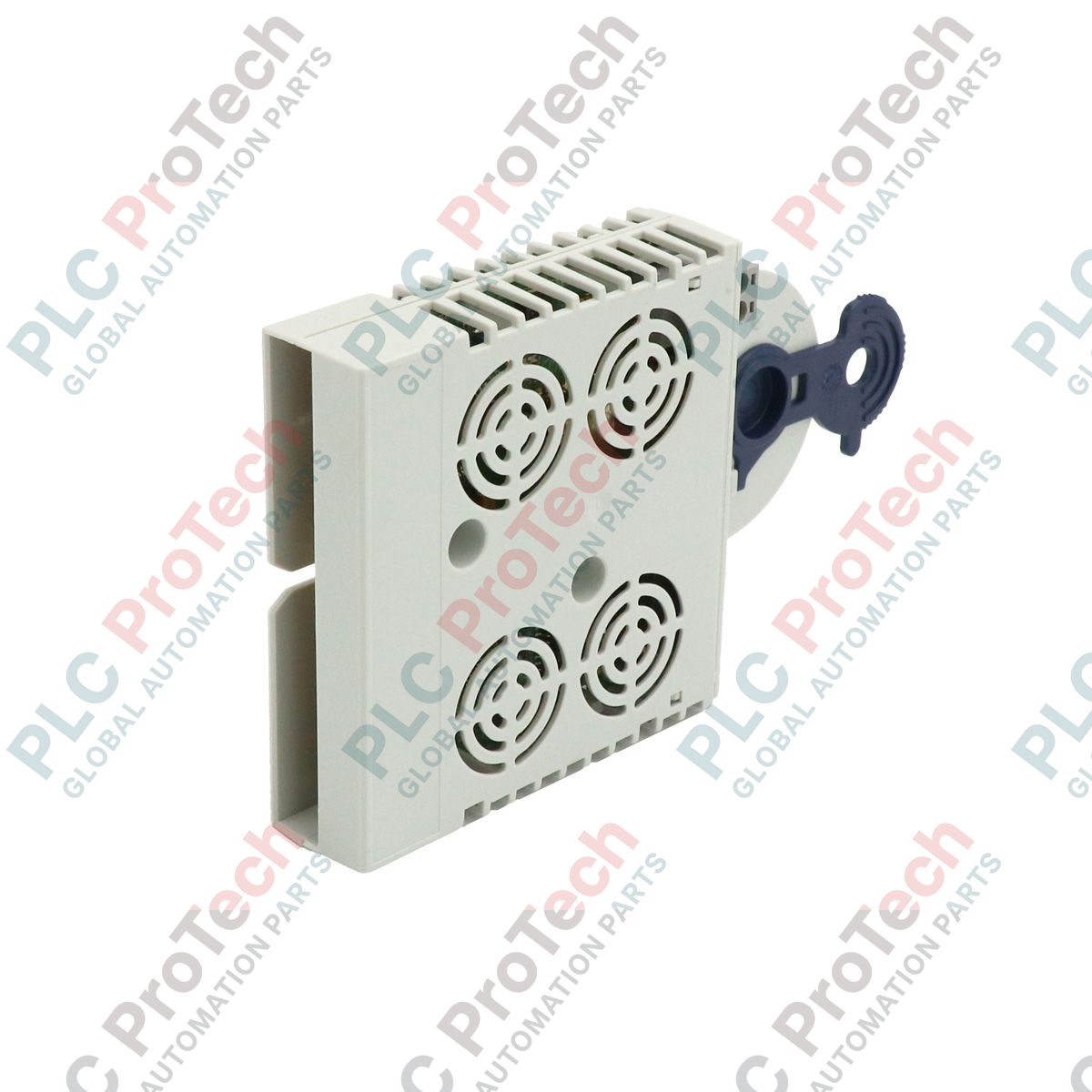

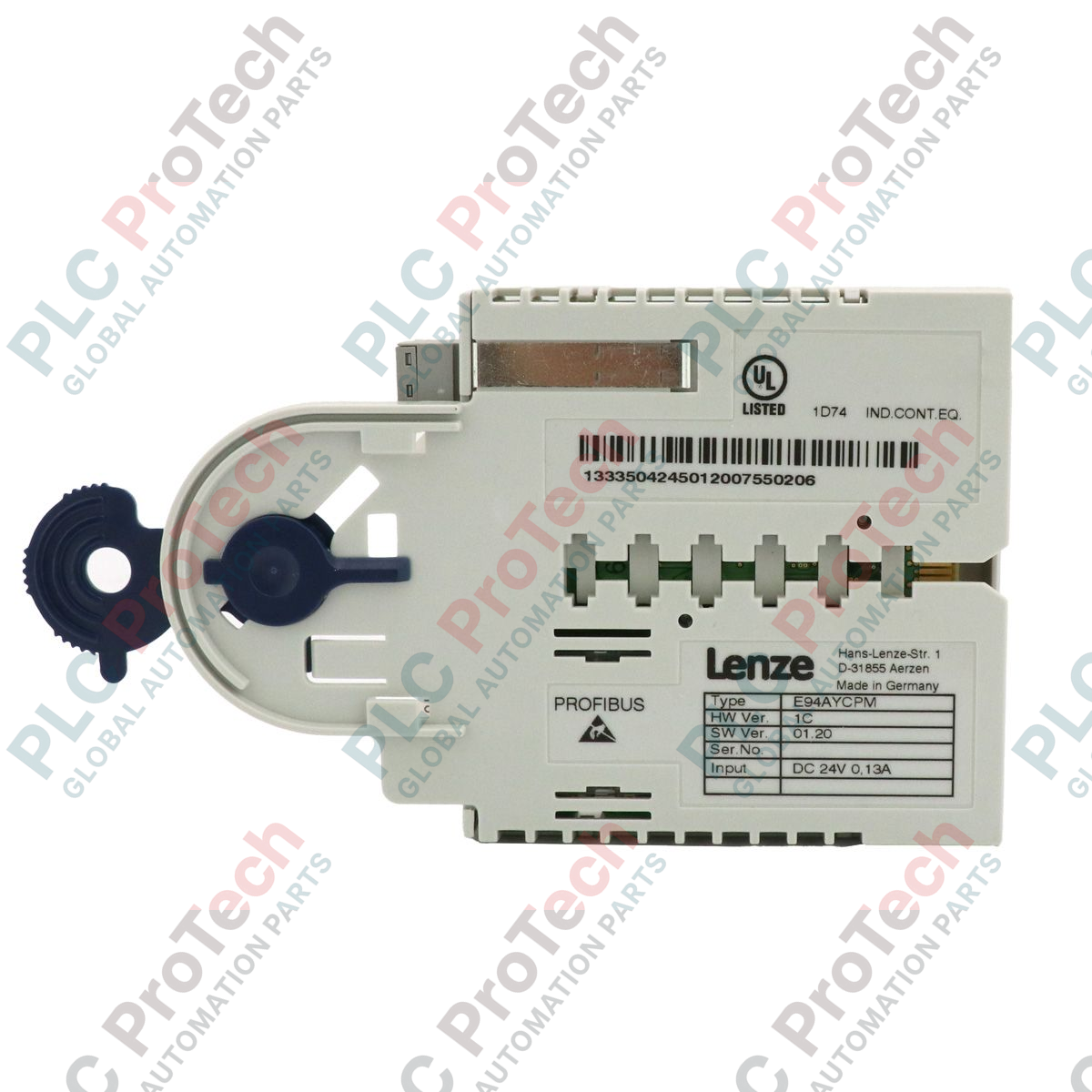

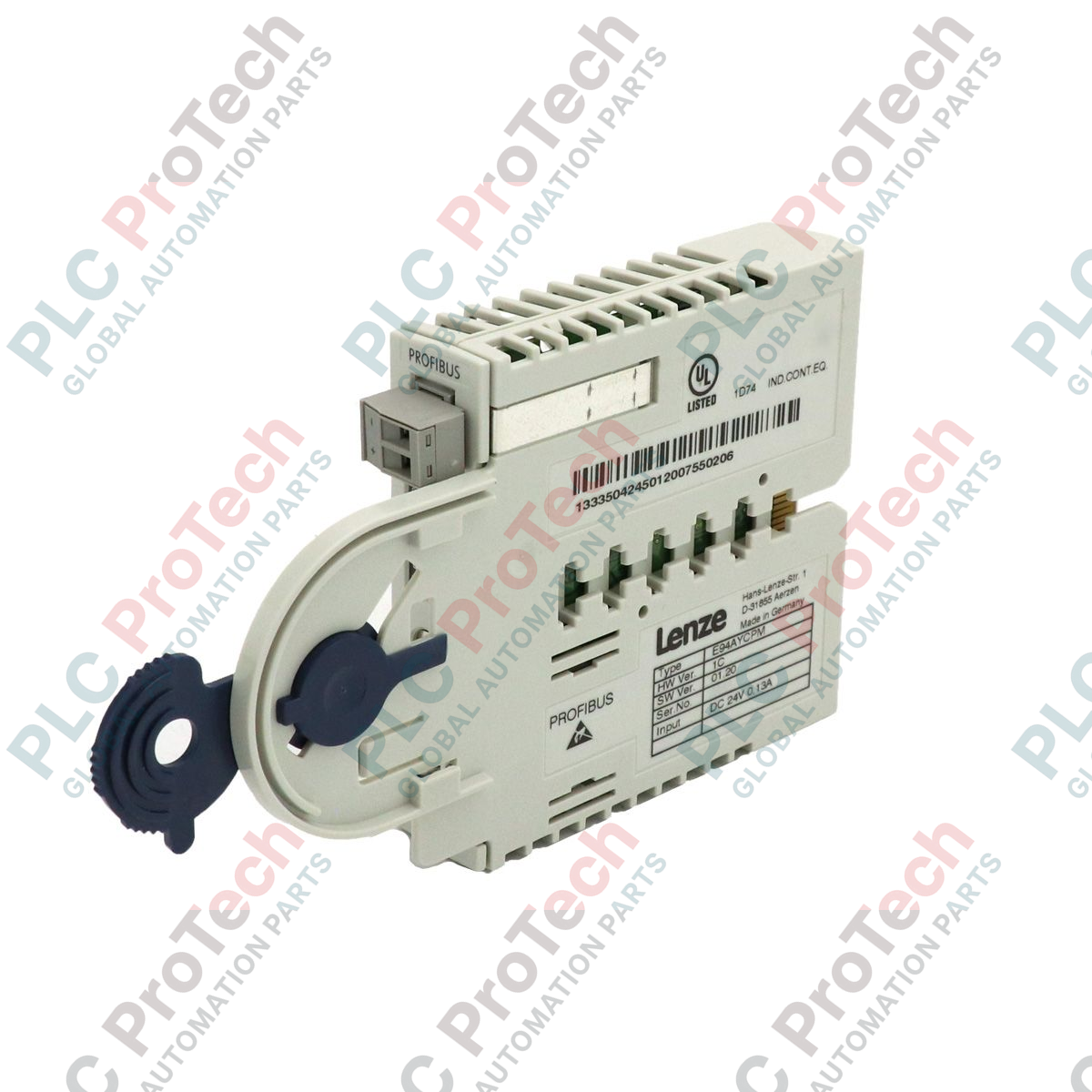

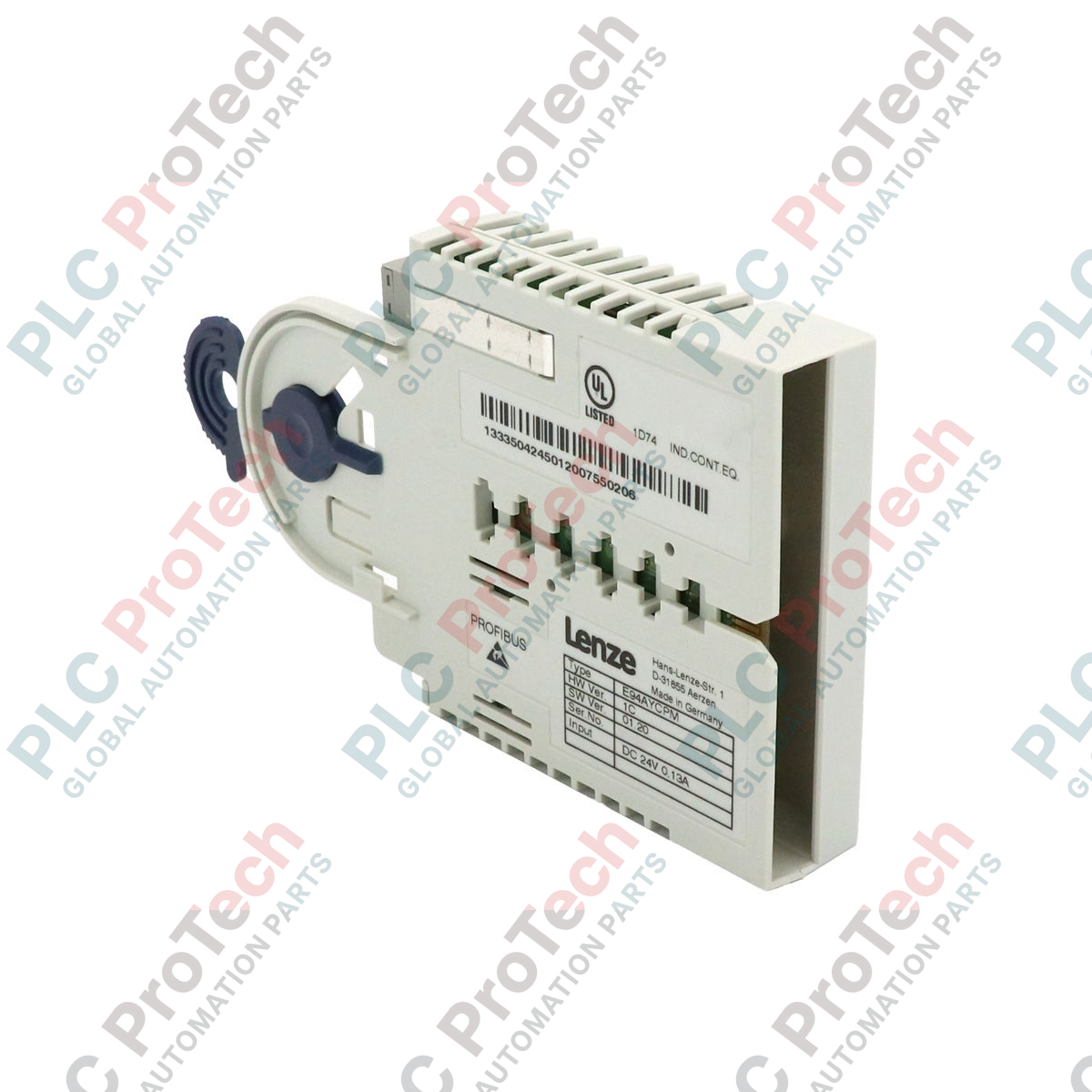

Tổng quan sản phẩm

 E94AYCPM (E94AYCPM) là mô-đun giao tiếp PROFIBUS DP tốc độ cao, được thiết kế cho hệ thống servo Lenze 9400 HighLine dạng mô-đun. Là giao diện điều khiển dạng cắm chuyên dụng,  E94AYCPM cho phép tích hợp liền mạch các bộ truyền động dòng 9400 vào mạng thiết bị ngoại vi phân tán, hỗ trợ thiết lập tham số, chẩn đoán và đồng bộ hóa điều khiển chuyển động theo thời gian thực. Trong các lĩnh vực công nghiệp phức tạp như logistics tự động, chế biến thực phẩm và lắp ráp robot, mô-đun này đóng vai trò cầu nối quan trọng giữa PLC cấp cao và tầng công suất của bộ truyền động. Được thiết kế để xử lý trao đổi dữ liệu tuần hoàn và không tuần hoàn, mô-đun đảm bảo tính minh bạch tối đa cho hệ thống và giảm độ phức tạp của hệ thống dây dẫn. Trong khi dòng 9400 vẫn đang được cung cấp và có tính linh hoạt cao, mô-đun  E94AYCPM là lựa chọn chuyên nghiệp dành cho các kỹ sư muốn tối ưu hiệu suất fieldbus và duy trì khả năng điều khiển xác định trong các kiến trúc tự động hóa quy mô lớn, nhiều trục.

Cấu hình kỹ thuật

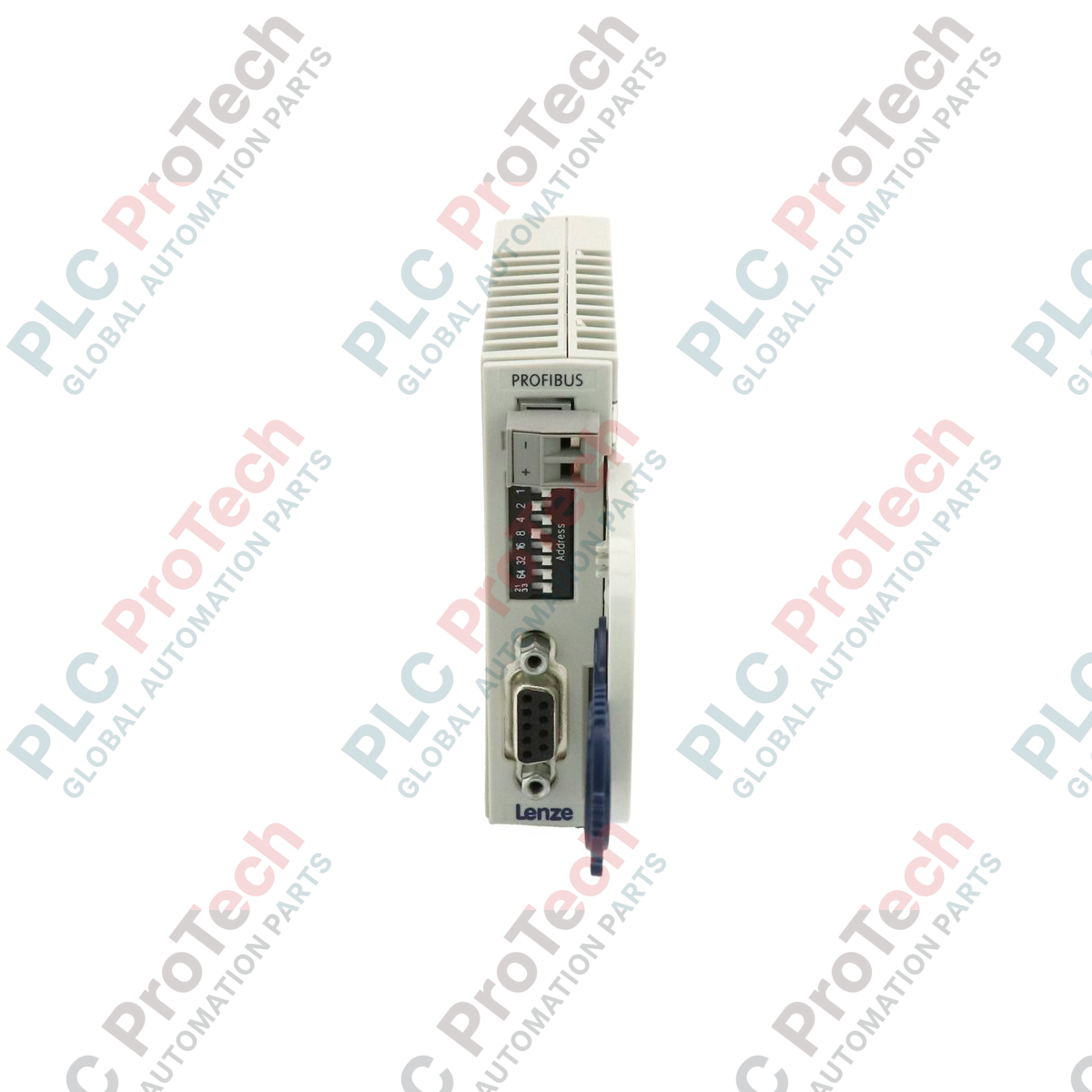

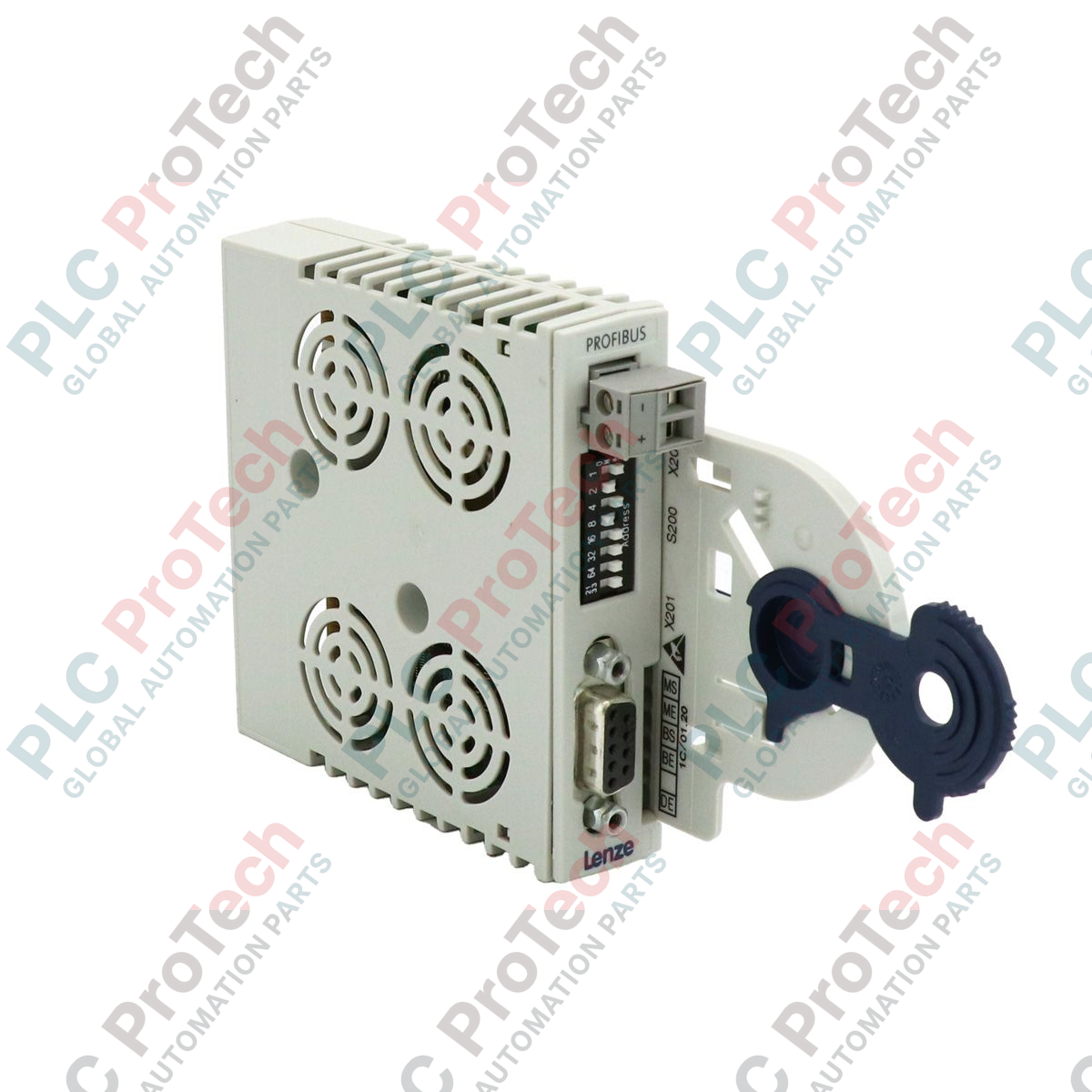

Kiến trúc của  E94AYCPM được tối ưu cho giao thức PROFIBUS DP-V1, hỗ trợ tốc độ truyền lên đến 12 Mbit/s cùng khả năng tự động phát hiện tốc độ baud. Mô-đun chiếm một khe cắm chuyên dụng trên bộ điều khiển bộ truyền động 9400 HighLine và lấy nguồn trực tiếp từ nguồn cấp bên trong của bộ truyền động. Mô-đun có ổ cắm Sub-D 9 chân tiêu chuẩn để kết nối vật lý đáng tin cậy, đồng thời sử dụng phương pháp tệp GSD dạng mô-đun nhằm đơn giản hóa việc lập trình trong môi trường Siemens TIA Portal hoặc Step 7. Phần cứng hỗ trợ nhiều chức năng chẩn đoán, cung cấp phản hồi trạng thái tức thời qua các đèn LED tích hợp cho trạng thái "Bus Run" và "Bus Error". Mức độ tích hợp này cho phép sử dụng các tính năng điều khiển chuyển động nâng cao, chẳng hạn như cấu hình từ xa các tham số của bộ truyền động và khởi động đồng bộ nhiều trục trên mạng PROFIBUS.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Địa chỉ trạm PROFIBUS được cấu hình cho E94AYCPM như thế nào?

Địa chỉ trạm có thể được thiết lập bằng các công tắc DIP nằm trực tiếp trên phần cứng của mô-đun (hỗ trợ địa chỉ từ 1 đến 125) hoặc được cấu hình bằng phần mềm thông qua công cụ Lenze Engineer, tùy theo cài đặt tham số của bộ truyền động.

Mô-đun này có hỗ trợ giao tiếp dữ liệu không tuần hoàn không?

Có, E94AYCPM hỗ trợ PROFIBUS DP-V1, bao gồm các dịch vụ dữ liệu không tuần hoàn. Tính năng này đặc biệt hữu ích khi thay đổi tham số bộ truyền động trong khi hệ thống đang vận hành hoặc truy xuất thông tin chẩn đoán chi tiết mà không làm gián đoạn dữ liệu quy trình tuần hoàn.

Có thể thay nóng mô-đun E94AYCPM khi bộ truyền động đang được cấp nguồn không?

Không. Để tránh gây hư hỏng điện cho mô-đun hoặc bus hệ thống bên trong của bộ truyền động, luôn ngắt nguồn điều khiển 24 VDC và nguồn điện lưới trước khi lắp hoặc tháo mô-đun giao tiếp E94AYCPM.

Hướng dẫn kỹ thuật và lắp đặt

• Kết thúc bus và chống nhiễu: Để đảm bảo giao tiếp ổn định, đặc biệt ở tốc độ 12 Mbit/s, hãy đảm bảo mạng PROFIBUS được kết thúc đúng cách bằng các bộ kết thúc chủ động tại nút vật lý đầu tiên và cuối cùng. Chỉ sử dụng cáp PROFIBUS chất lượng cao, có vỏ màu tím và lớp bện chống nhiễu 360 độ được nối với vỏ đầu nối Sub-D để giảm thiểu nhiễu điện từ (EMI) từ tầng công suất lân cận.

• Lắp đặt cơ khí: Cẩn thận căn chỉnh các chân của mô-đun với khe cắm trên bộ điều khiển 9400 HighLine. Ấn đều và chắc tay cho đến khi mô-đun khớp vào vị trí. Cố định mô-đun bằng các vít lắp tích hợp để đảm bảo kết nối chống rung và nối đất thích hợp với khung bộ truyền động.

• Phòng tránh xung đột địa chỉ: Trước khi đưa vào vận hành, hãy kiểm tra để đảm bảo cài đặt công tắc DIP phần cứng không xung đột với các tham số phần mềm. Nếu đèn LED "Error" nhấp nháy màu đỏ, hãy kiểm tra xem có địa chỉ trạm trùng lặp trên mạng hay không, hoặc phiên bản tệp GSD trong PLC có khớp với phần cứng mô-đun thực tế hay không.
