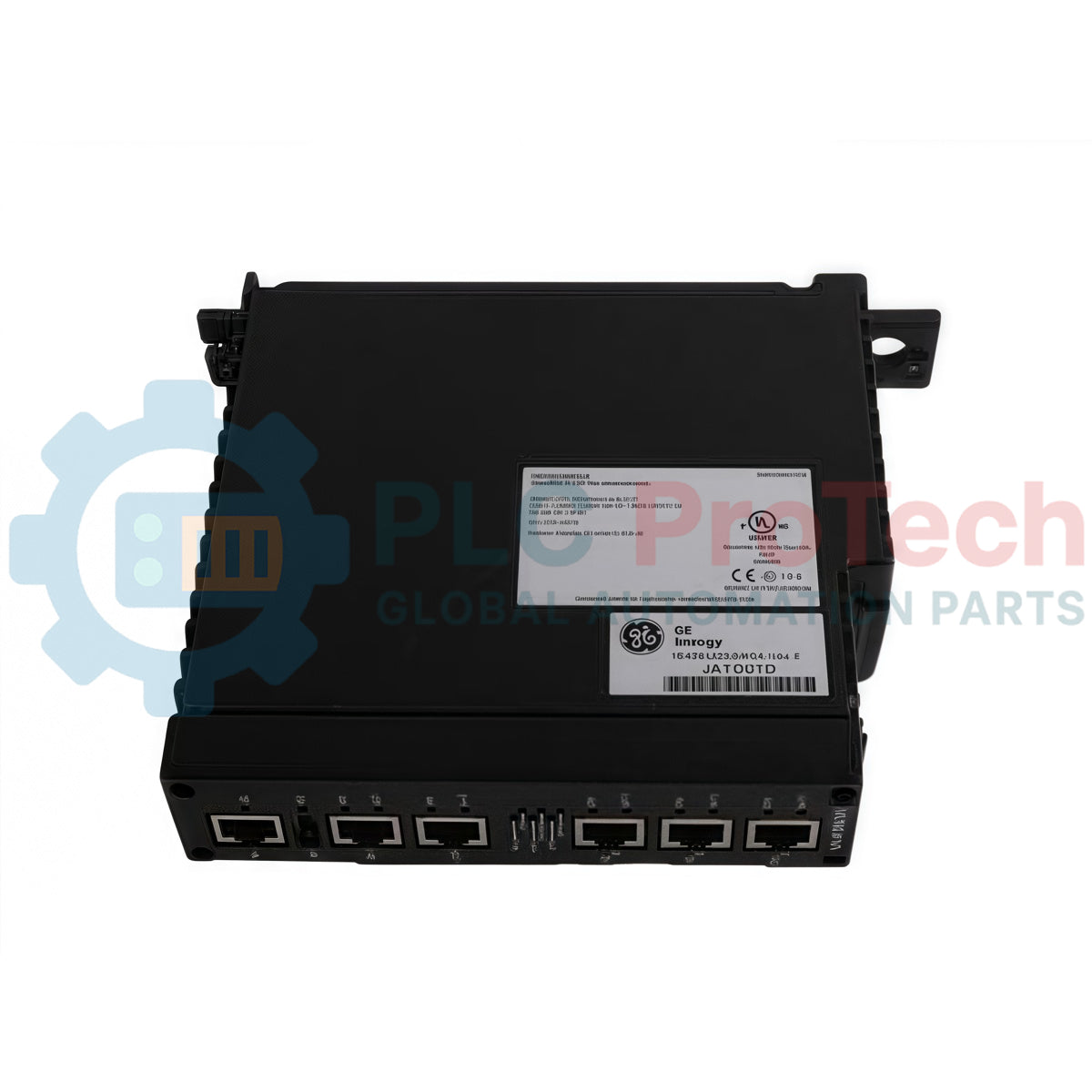

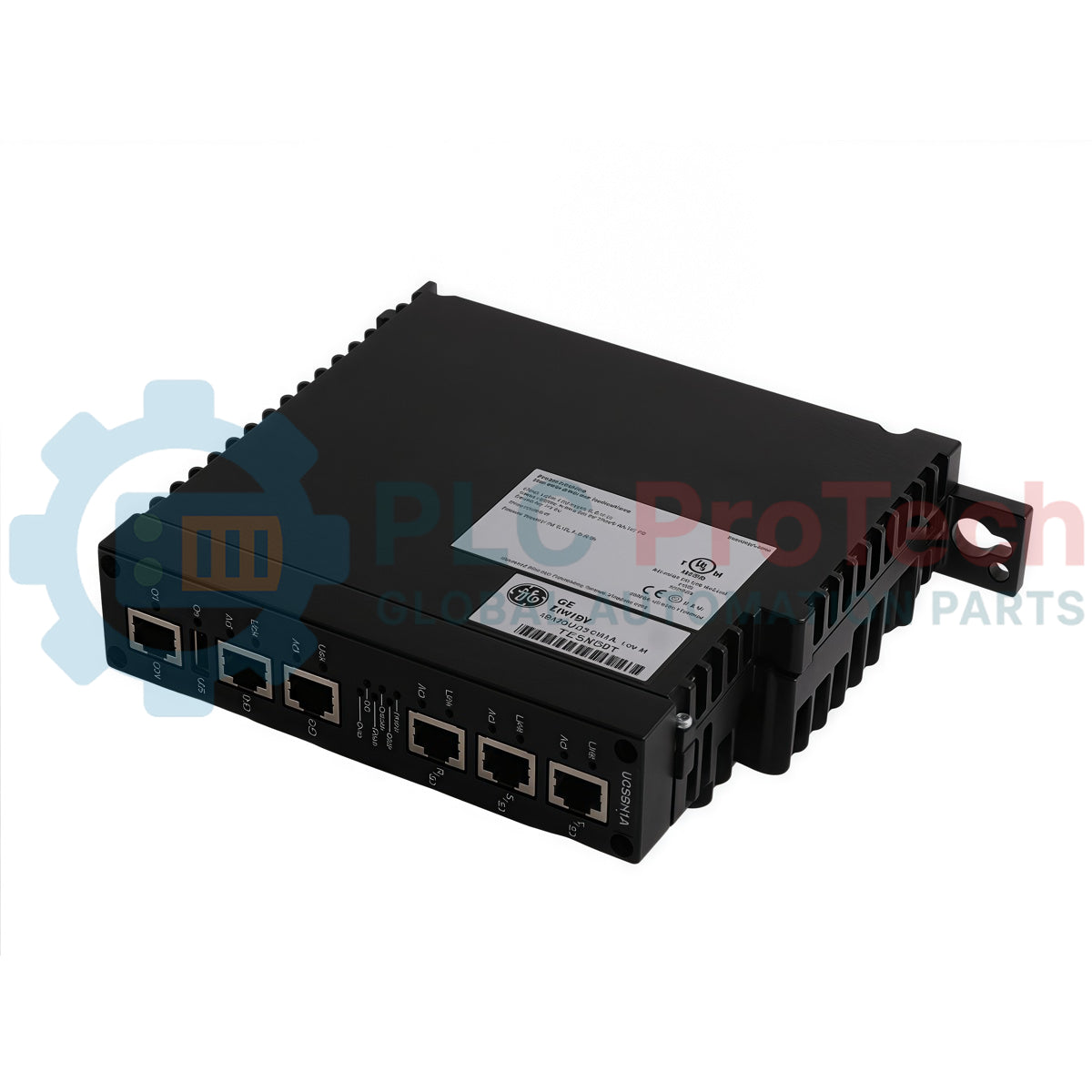

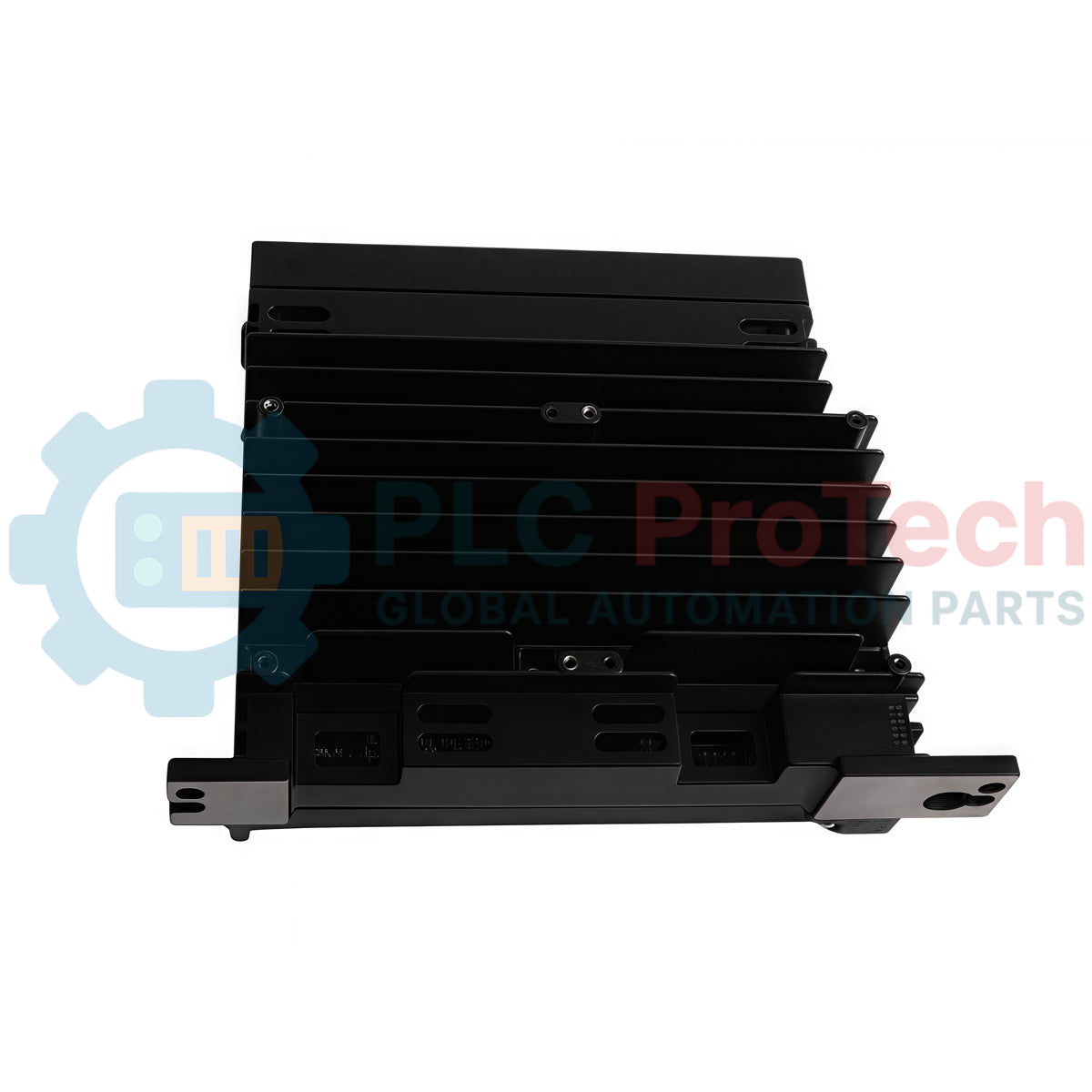

Mô-đun bộ điều khiển UCSB General Electric Mark VIe IS420UCSBH1A

SKU IS420UCSBH1A

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS420UCSBH1A
Country of origin:Hoa Kỳ
Product Type: Mô-đun điều khiển UCSB
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1520g
Dimensions: 5.5cm x 12.3cm x 20.3cm
Shipping port: Xiamen
Warranty: 12 months

Mô tả

IS420UCSBH1A là bộ xử lý điều khiển công nghiệp một mô-đun do General Electric phát triển cho Dòng Hệ thống An toàn Điều khiển Mark VIe. Hoạt động với chữ viết tắt chức năng UCSB, phần cứng này là thế hệ đầu tiên của các bộ điều khiển độc lập loại UCSB, thực thi logic ứng dụng trong thực tế cho các ứng dụng cơ sở hạ tầng và nhà máy điện. IS420UCSBH1A được thiết kế linh hoạt với các ánh xạ cấu hình gốc, cho phép hoạt động thay thế cho nhau như một bộ điều khiển chính trong các hệ thống điều khiển kích từ Mark VIe, EX2100e và bộ khởi động tĩnh LS2100e. Được xây dựng trên bộ vi xử lý Intel EP80579 600 MHz tích hợp, mô-đun này xử lý logic ứng dụng tua-bin phức tạp và điều khiển các giao diện truyền thông mà không cần pin dự phòng hệ thống hoặc cụm quạt làm mát cơ học tích hợp. Mô-đun chạy trên nền tảng phần mềm vận hành gần như giống hệt dòng UCSC ra mắt sau đó, nhằm duy trì tính tuân thủ firmware và tính nhất quán cấu hình trong suốt vòng đời hệ thống qua nhiều thế hệ.

Tính năng

Tích hợp bộ vi xử lý công nghiệp Intel EP80579 600 MHz để thực thi vòng lặp xử lý nhất quán, mang tính xác định.
Thiết kế phần cứng thể rắn loại bỏ hoàn toàn yêu cầu về quạt làm mát bên trong và pin dự phòng dễ bay hơi.
Được chứng nhận nhận dạng đa nền tảng, đa mục đích cho các kiến trúc điều khiển Mark VIe, EX2100e và LS2100e.
Cấu trúc hệ điều hành tương thích, cung cấp khả năng thực thi logic ứng dụng gần như giống hệt các bộ điều khiển hệ thống UCSC.
Được chứng nhận để lắp đặt an toàn trong cả môi trường vận hành tiêu chuẩn không nguy hiểm và các khu vực Class I, Division 2.

Ứng dụng

Các hệ thống điều khiển tua-bin khí, hơi nước và thủy điện thuộc dòng sản phẩm Speedtronic.
Quản lý vòng điều khiển kích từ máy phát EX2100e.
Thực thi logic hệ thống điều khiển bộ khởi động tĩnh LS2100e.
Tự động hóa quy trình trong khu vực nguy hiểm yêu cầu tiêu chuẩn an toàn Cấp I, Vùng 2 hoặc Phân khu 2.

Thông số kỹ thuật

Thông số	Giá trị thông số kỹ thuật
Nhà sản xuất	General Electric (GE)
Số kiểu máy/Số linh kiện	IS420UCSBH1A
Tên viết tắt chức năng	UCSB
Khả năng tương thích dòng hệ thống	Hệ thống an toàn điều khiển Mark VIe, EX2100e, LS2100e
Loại bộ vi xử lý	Intel EP80579 (tốc độ xung nhịp 600 MHz)
Điện áp điều khiển tối thiểu	18 VDC
Định mức nguồn điện danh định	24 VDC / 28 VDC
Điện áp điều khiển tối đa	30 VDC
Định mức dòng điện tối đa	1,5 ADC
Phạm vi nhiệt độ vận hành môi trường	-22 đến 149 độ F (-30 đến 65 độ C)
Cơ chế làm mát	Đối lưu tự nhiên (kiến trúc không quạt)
Tài liệu hướng dẫn tham khảo	GEH-6725 / GEH-6721
Nước xuất xứ	Hoa Kỳ

Tuân thủ và chứng nhận

Loại địa điểm	Mã cơ quan chứng nhận / liệt kê
ATEX Vùng 2, Nhóm IIC	UL DEMKO 12 ATEX 1114875X
Cấp I, Vùng 2, Nhóm IIC	UL E207685
Cấp I, Phân khu 2, Nhóm A, B, C, D	UL E207685
Khu vực không nguy hiểm	UL E207685

Hướng dẫn lắp đặt

CẢNH BÁO NGHIÊM TRỌNG:

Ngắt điện tất cả các mạng phân phối điện thứ cấp trước khi lắp hoặc tháo mô-đun này. Việc bảo trì khi đang có điện trong môi trường ATEX Vùng 2 có thể gây bắt cháy chất dễ bay hơi hoặc làm hỏng vĩnh viễn bo mạch nền của bộ xử lý.

1

Đảm bảo khoảng hở tủ phù hợp cho việc làm mát bằng đối lưu đứng thụ động. Các lối lưu thông không khí xung quanh khung máy phải không bị các cụm phần cứng liền kề chắn.

2

Xác nhận các đường cấp điện áp điều khiển chính được điều chỉnh trong phạm vi vận hành của kết cấu từ 18 VDC đến 30 VDC.

3

Trước khi bắt đầu các trình tự khởi tạo hệ thống, hãy xác minh các đệm tiếp địa kết cấu tuân thủ nghiêm ngặt các hướng dẫn triển khai trong môi trường nguy hiểm được nêu chi tiết trong tài liệu GEH-6725.

FAQ

Dải điện áp đầu vào được khuyến nghị cho bộ điều khiển là bao nhiêu?

Mô-đun yêu cầu điện áp điều khiển tối thiểu 18 VDC và có thể tiếp nhận tối đa 30 VDC, với các mức định danh tiêu chuẩn là 24 VDC và 28 VDC.

Mẫu bộ điều khiển này có cần quạt làm mát bên ngoài hoặc pin bên trong không?

Không. Phần cứng hoàn toàn không dùng quạt và được thiết kế không dùng pin, hoàn toàn dựa vào đối lưu tự nhiên qua cách lắp đặt tủ theo phương thẳng đứng để tản nhiệt.

Bộ điều khiển có tương thích với các hệ thống khác ngoài Mark VIe không?

Có. Mô-đun đơn đa năng này được chỉ định và hoàn toàn được phê duyệt để triển khai trong các vòng điều khiển Mark VIe, điều khiển kích từ EX2100e và khởi động tĩnh LS2100e.

Những mã phân loại an toàn cụ thể nào áp dụng cho việc sử dụng thiết bị trong khu vực nguy hiểm?

Thiết bị có chứng nhận UL DEMKO 12 ATEX 1114875X cho môi trường ATEX Zone 2 (Group IIC), cùng với UL E207685 áp dụng cho Class I, Zone 2, Group IIC và Class I, Division 2 (Groups A, B, C, D).
