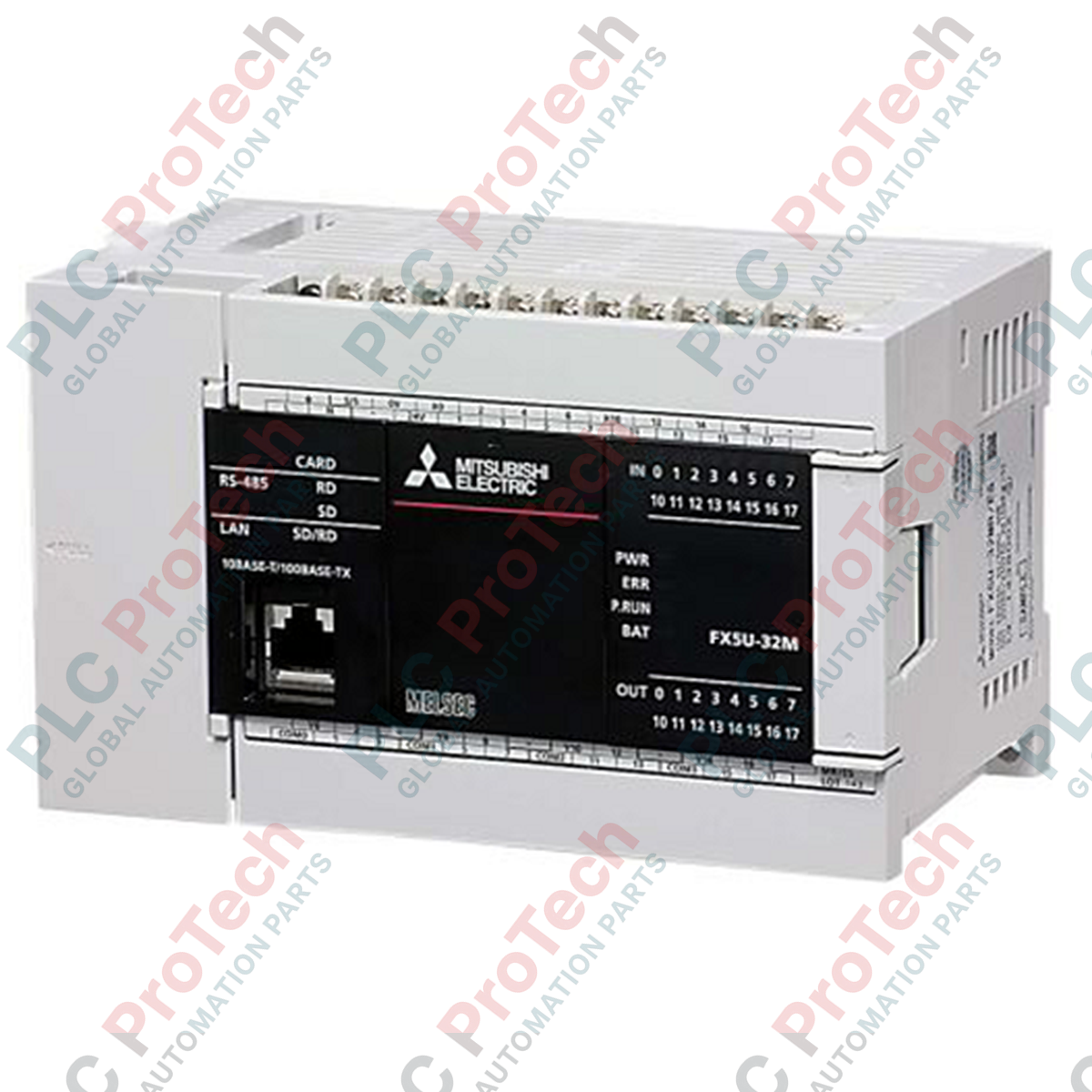

Chức năng cốt lõi của Mitsubishi Electric FX5U-32MR/DS, một bộ xử lý trung tâm hiệu suất cao thuộc dòng MELSEC iQ-F, là quản lý logic phức tạp và tự động hóa thiết bị tốc độ cao. Bộ điều khiển nhỏ gọn này tích hợp khả năng xử lý tiên tiến cùng các giao diện analog và nối tiếp tích hợp, trở thành giải pháp hiệu quả cho máy độc lập và các cấu trúc điều khiển phân tán. Với đầu vào nguồn DC, cùng cấu hình kết hợp giữa các đầu vào Sink/Source và đầu ra rơ-le chắc chắn, thiết bị mang lại độ tin cậy vận hành vượt trội trong môi trường công nghiệp khắc nghiệt.
| Nhà sản xuất | Mitsubishi Electric |
| Mã sản phẩm | FX5U-32MR/DS |
| Dòng sản phẩm | Dòng MELSEC iQ-F |
| Điện áp nguồn | 24 VDC (+20%, -15%) |
| Công suất tiêu thụ | 30 W |
| Đầu vào kỹ thuật số | 16 điểm (24 VDC, có thể chọn Sink/Source) |
| Đầu ra kỹ thuật số | 16 điểm (đầu ra rơ-le, 2 A mỗi điểm) |
| Đầu vào analog tích hợp | 2 kênh (0 đến 10 VDC, chuyển đổi 12 bit) |
| Đầu ra analog tích hợp | 1 kênh (0 đến 10 VDC, chuyển đổi 12 bit) |
| Giao diện truyền thông | 1x Ethernet (100Base-TX/10Base-T), 1x RS-485 |
| Nhiệt độ vận hành | 0 đến 55 °C |
| Phần mềm lập trình | GX Works3 |
| Trọng lượng vận chuyển (tính toán) | 0,70 kg (1,54 lb) |
| Kích thước đóng gói (tính toán) | 150 mm x 110 mm x 100 mm |
| Ký hiệu khối đầu nối | Phân công tín hiệu / mạch |
|---|---|
| L+ / M | Đầu vào nguồn chính 24 VDC và nối đất chung |
| S/S | Đầu nối chung đầu vào có thể chọn Sink/Source |
| X000 đến X017 | Đầu vào số 24 VDC (16 điểm) |
| COM0 đến COM3 | Các điểm đầu cực chung cho các nhóm đầu ra rơ-le |
| Y000 đến Y017 | Đầu ra rơ-le số (16 điểm, tối đa 2 A/điểm) |
FX5U-32MR/DS sử dụng đầu vào nguồn vận hành 24 VDC, khác với mẫu FX5U-32MR/ES tiêu chuẩn dùng nguồn AC. Khi nâng cấp các hệ thống FX3U-32MR/DS cũ hiện có, hãy kiểm tra sự khác biệt về kích thước lắp đặt thực tế và đảm bảo dự án hệ thống cũ được chuyển đổi trong GX Works3 để phù hợp với các cấu hình thực thi tốc độ cao và đầu nối trực tiếp của kiến trúc iQ-F.
Các kênh đầu vào analog tích hợp (0 đến 10 VDC) rất nhạy với nhiễu điện từ. Điều quan trọng là phải đi riêng hoàn toàn cáp tín hiệu analog với dây động cơ AC dòng cao hoặc cáp biến tần VFD. Luôn sử dụng dây đồng xoắn đôi, bọc chống nhiễu kép cho các tuyến tín hiệu analog và chỉ nối đất lá chắn tại điểm nối đất dạng sao của tủ điều khiển để tránh các vòng lặp nối đất tần số thấp làm sai lệch quá trình chuyển đổi tín hiệu.
Logic đấu kiểu sink hoặc source của các đầu vào số được xác định bởi đầu cực S/S. Đối với cấu hình NPN/sink tiêu chuẩn, nối trực tiếp đầu cực S/S với nguồn +24V. Đối với cấu hình PNP/source, nối đầu cực S/S với điểm chung 0V. Đảm bảo tất cả các kết nối đầu nối dạng vít được siết với mô-men từ 0.5 đến 0.8 N-m để duy trì tiếp xúc điện chắc chắn mà không làm ảnh hưởng đến độ bền của đầu nối.
Gắn chắc mô-đun CPU lên thanh DIN đối xứng tiêu chuẩn 35 mm bên trong vỏ kim loại bảo vệ đạt chuẩn IP54 để ngăn bụi và hạt trong môi trường xâm nhập.
Thiết lập kết nối trở kháng thấp từ đầu cực SG trực tiếp đến một điểm nối đất điều khiển chuyên dụng bằng dây có tiết diện ít nhất 2.0 mm2.
Kết thúc dây đấu nối hiện trường bằng các đầu cos ống bọc cách điện dạng bấm sạch sẽ trước khi kẹp các kết nối vào các khối đầu nối tháo rời.
