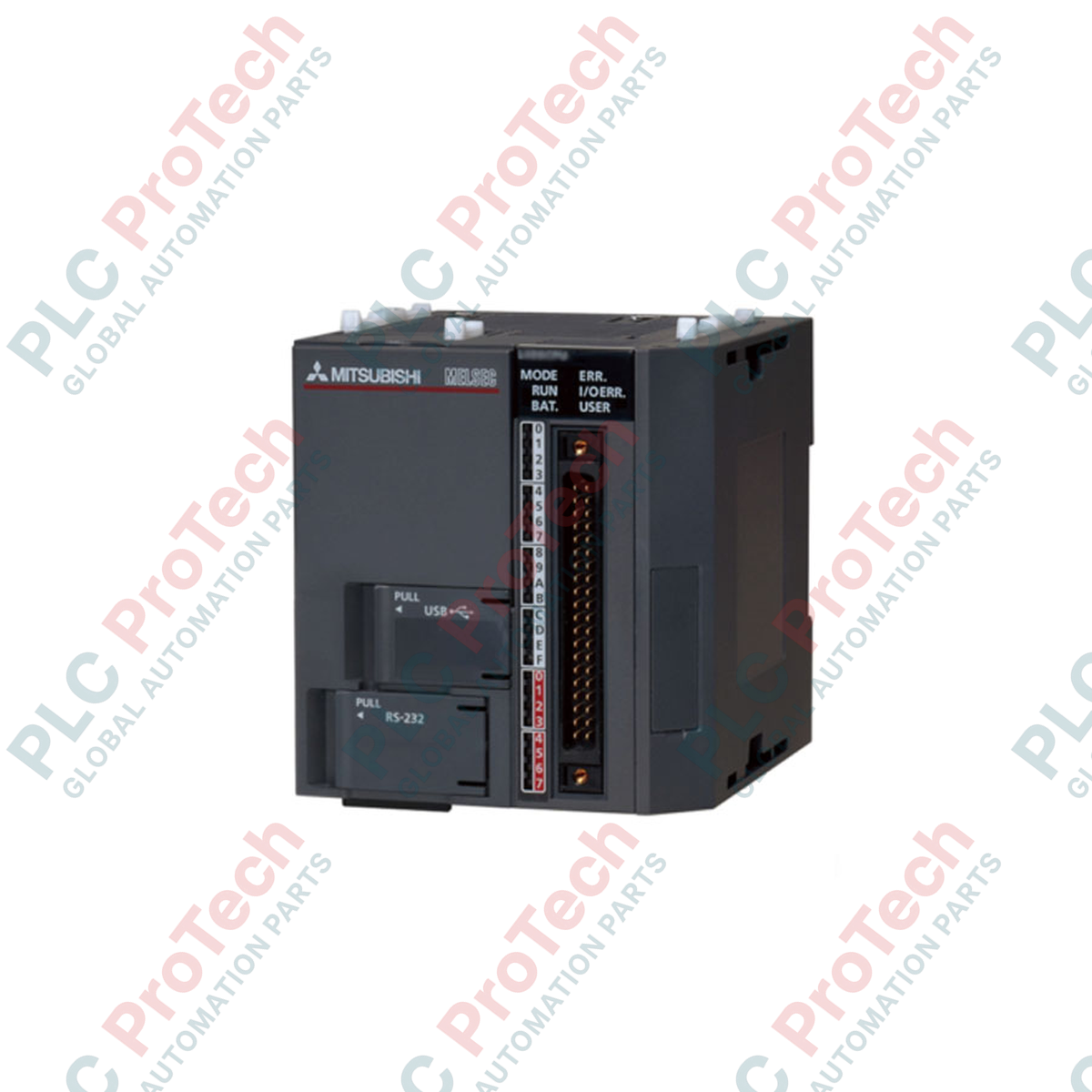

Mô-đun CPU Mitsubishi Electric L26CPU-CM dòng MELSEC L

Mô tả

Thực thi logic trình tự phức tạp với hiệu suất xử lý ở cấp độ nano giây, Mitsubishi Electric L26CPU-CM hoạt động như một bộ điều khiển mật độ cao, không dùng rack trong nền tảng MELSEC L Series. Bộ xử lý trung tâm này loại bỏ nhu cầu sử dụng backplane truyền thống bằng cách tận dụng các khóa trượt tích hợp để ghép nối cơ khí giữa các module. Thiết bị được trang bị giao diện trạm master/local CC-Link tích hợp, cho phép tích hợp ngay các điểm I/O từ xa phân tán, bộ biến tần và cảm biến quy trình trực tiếp từ CPU. Dung lượng bộ nhớ lớn gồm 1040K byte dành cho chương trình và 768K byte RAM tiêu chuẩn hỗ trợ các phép toán toán học phức tạp, chức năng ghi nhật ký và quản lý công thức trong các tủ điều khiển công nghiệp hạn chế không gian.

Tính năng

• Kiến trúc module không dùng rack: Kết nối trực tiếp các module mở rộng bằng khóa trượt vật lý giúp giảm diện tích tủ và đơn giản hóa việc mở rộng phần cứng.
• CC-Link Master/Local tích hợp: Hỗ trợ triển khai trực tiếp các mạng tự động hóa phân tán mà không chiếm khe cắm module riêng.
• Phân bổ bộ nhớ linh hoạt: Bao gồm 1040K byte bộ nhớ chương trình, 768K byte RAM tiêu chuẩn và 2048K byte ROM tiêu chuẩn.
• Giao diện thẻ SD tích hợp: Hỗ trợ cập nhật firmware, ghi nhật ký dữ liệu, lưu trữ công thức và tự động sao lưu chương trình mà không cần phần mềm chuyên dụng.
• Chẩn đoán đa giao thức: USB tích hợp và các giao diện truyền thông tốc độ cao hỗ trợ chạy thử và gỡ lỗi nhanh chóng.

Ứng dụng

• Máy móc đóng gói và lắp ráp: Điều khiển trực tiếp, theo thời gian thực các hệ thống servo phân tán và dãy cảm biến.
• Hạ tầng cấp thoát nước: Tích hợp trạm từ xa tiết kiệm chi phí thông qua kết nối CC-Link tích hợp.
• Hệ thống xử lý vật liệu: Định tuyến linh hoạt và đồng bộ hóa băng tải trong môi trường phân phối thông lượng cao.
• Trạm phụ lắp ráp ô tô: Bố trí điều khiển nhỏ gọn, độ tin cậy cao bên trong các hộp đầu cuối cục bộ.

Thông số kỹ thuật

Thông tin chuyên môn thực nghiệm

Các mô hình thay thế & khả năng tương thích

L26CPU-CM tích hợp vật lý trực tiếp với toàn bộ phần cứng mở rộng dòng MELSEC L. Lưu ý rằng khi chuyển mã từ các mô-đun cơ bản như L02CPU, cần điều chỉnh cấu hình gán I/O trong GX Works2 để tính đến không gian địa chỉ mạng CC-Link tích hợp. Mô hình này là lựa chọn thay thế hiệu quả cho các kiến trúc mạng độc lập đời cũ nhờ hợp nhất chức năng điều khiển logic và chức năng master mạng vào một nút xử lý duy nhất.

Các sự cố tiềm ẩn khi ứng dụng & lưu ý kỹ thuật

Để duy trì đối lưu nhiệt thích hợp, không được che các đường thông gió phía trên và phía dưới của vỏ L26CPU-CM. Khi lắp đặt bên trong các vỏ tủ không thông gió có nhiệt độ môi trường vận hành vượt quá 45 °C, phải duy trì khoảng hở ít nhất 50 mm phía trên mô-đun CPU. Tải CPU cao kết hợp với việc thăm dò CC-Link tốc độ cao có thể khiến các linh kiện bên trong tiến gần mức ngắt nhiệt nếu khoảng hở bị cản trở.

Mẹo chạy thử & đấu dây

Luôn xác minh rằng các điện trở kết cuối (110 ohm hoặc 130 ohm tùy theo thông số cáp) được đấu nối thực tế giữa các đầu nối DA và DB của các trạm ở hai đầu vật lý trên mạng CC-Link. Việc kết cuối không đúng sẽ dẫn đến mất khung mạng ngay lập tức và các cờ lỗi truyền thông chập chờn. Nối đất lớp giáp của cáp CC-Link vào tấm tiếp địa bảo vệ của tủ tại một điểm đầu nối duy nhất để ngăn nhiễu vòng nối đất làm hỏng các khung dữ liệu.
