Cầu đấu dây Modicon M340 Schneider BMXFTB2000

Mô tả

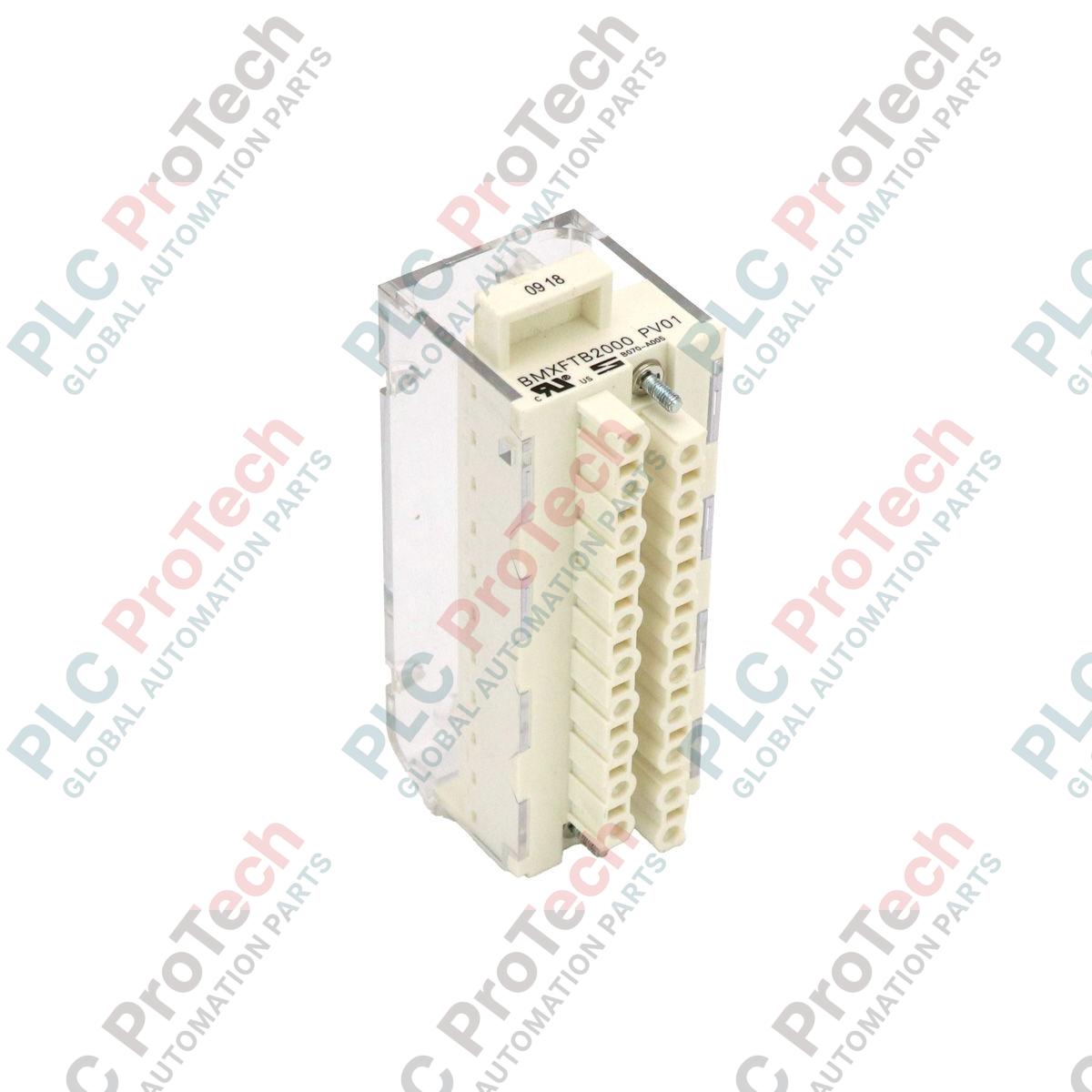

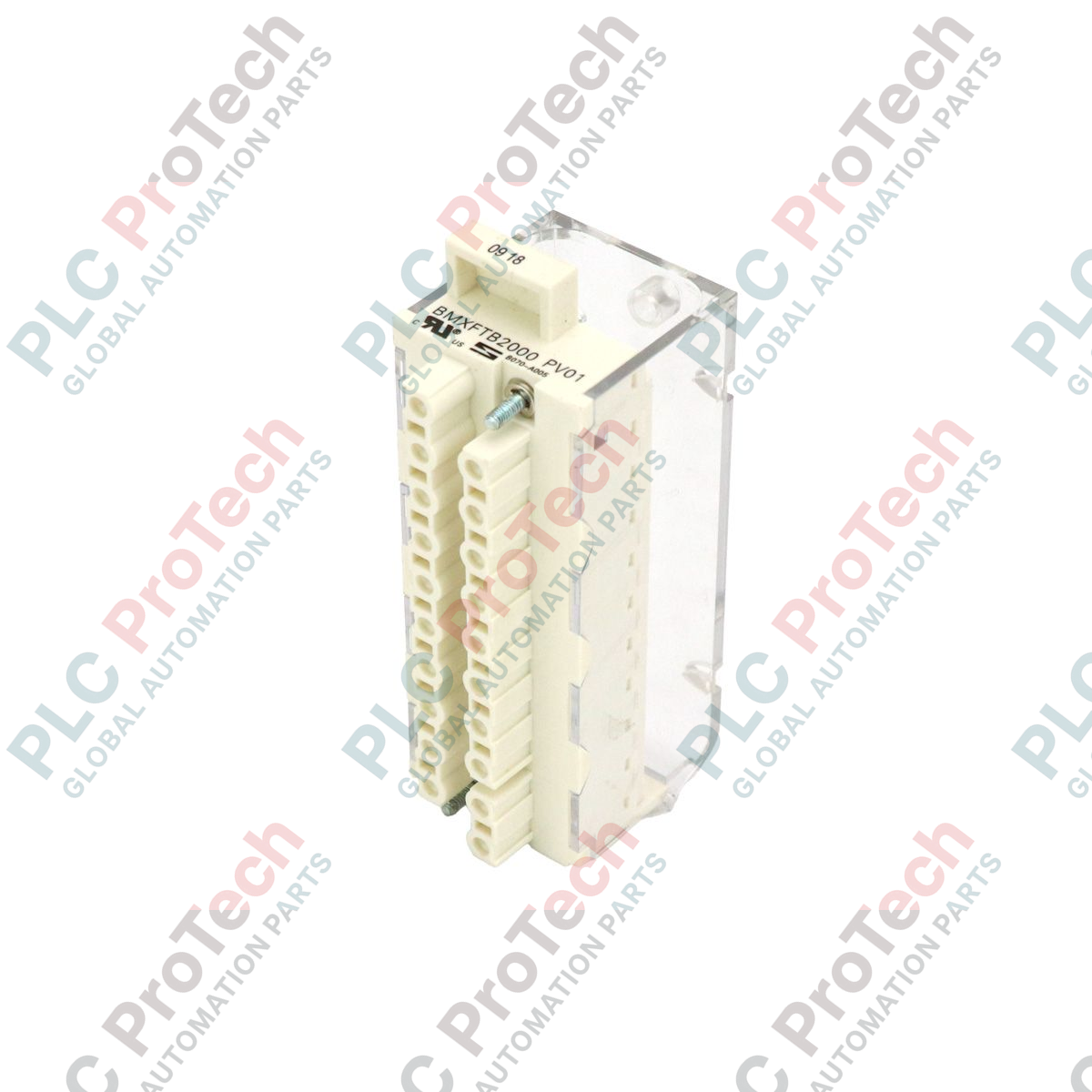

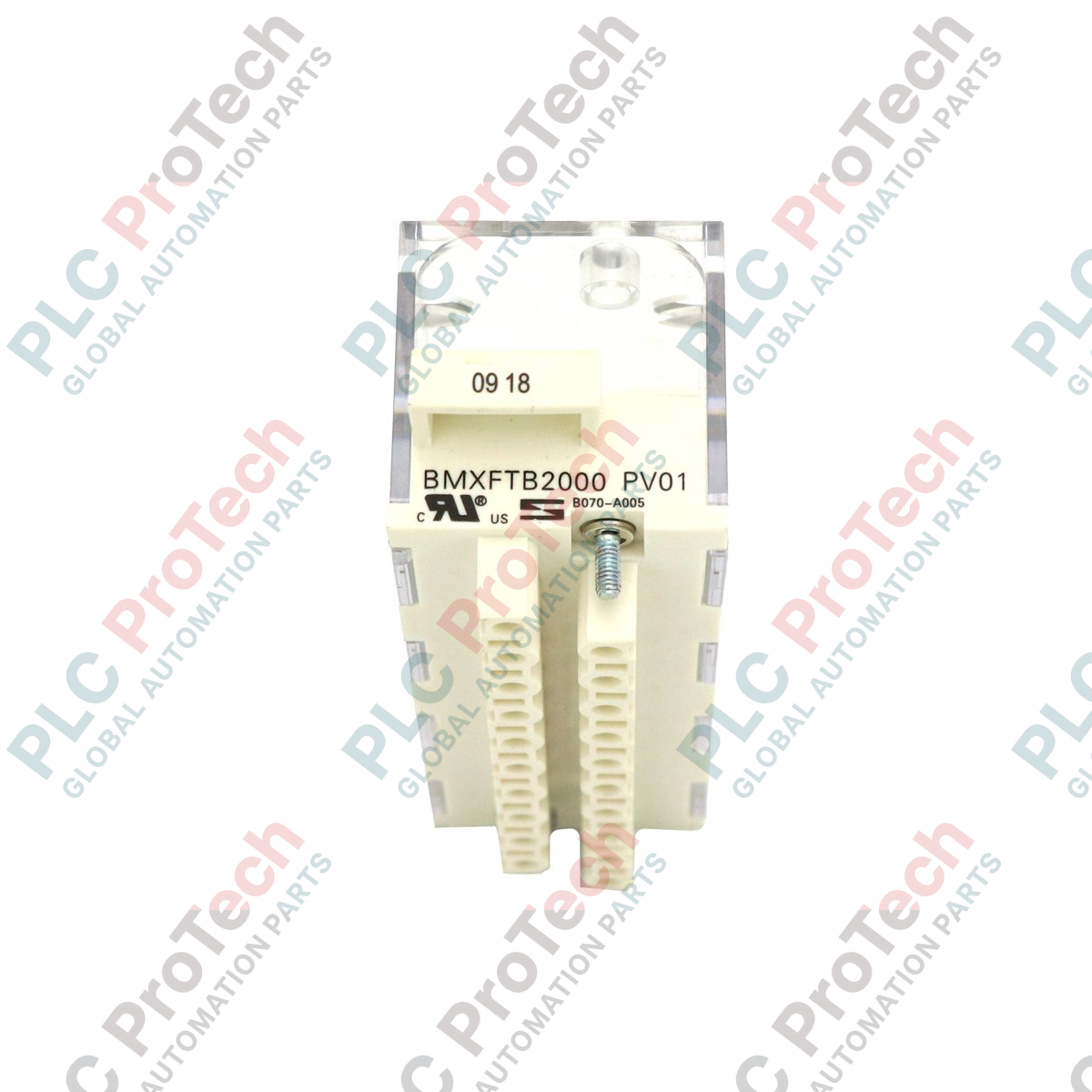

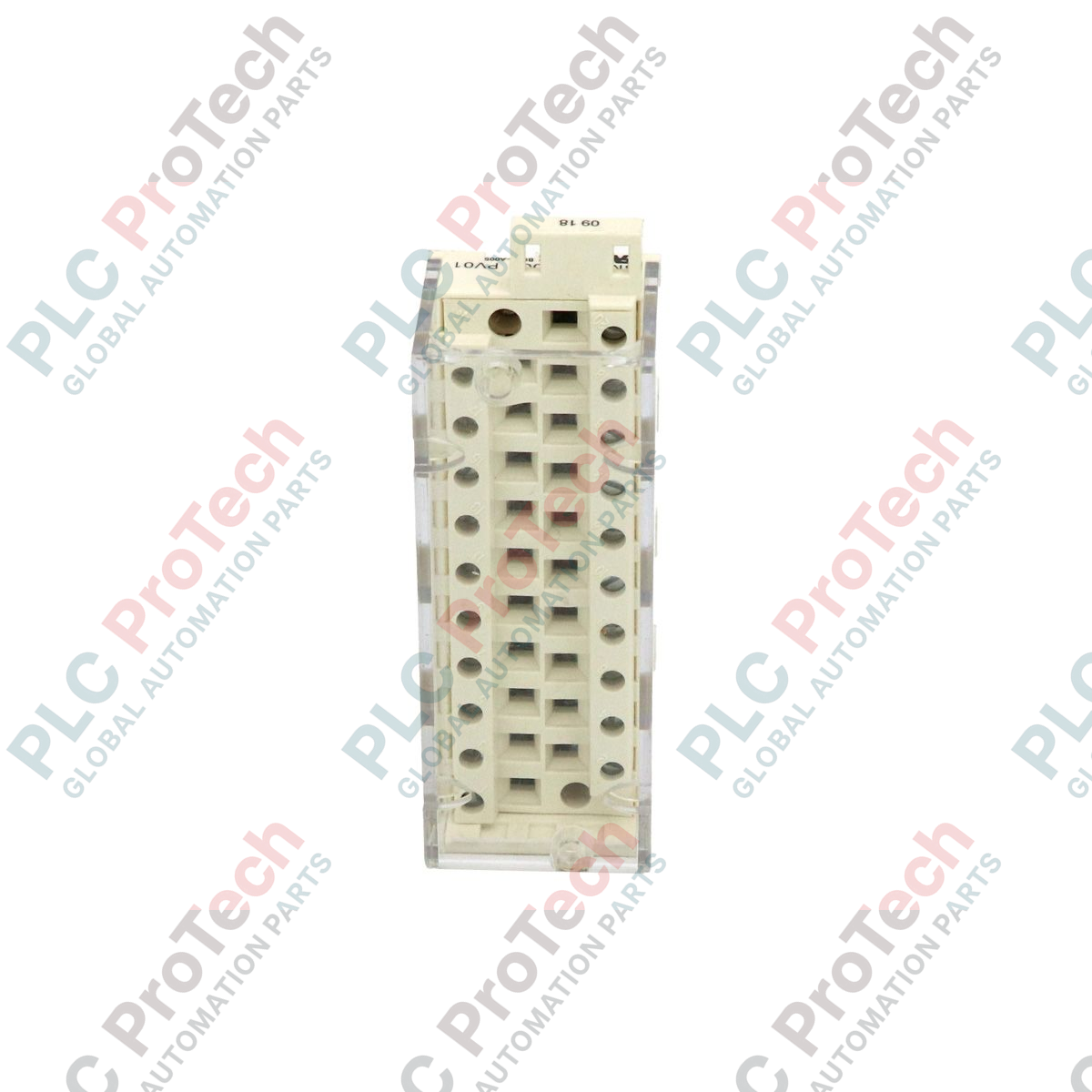

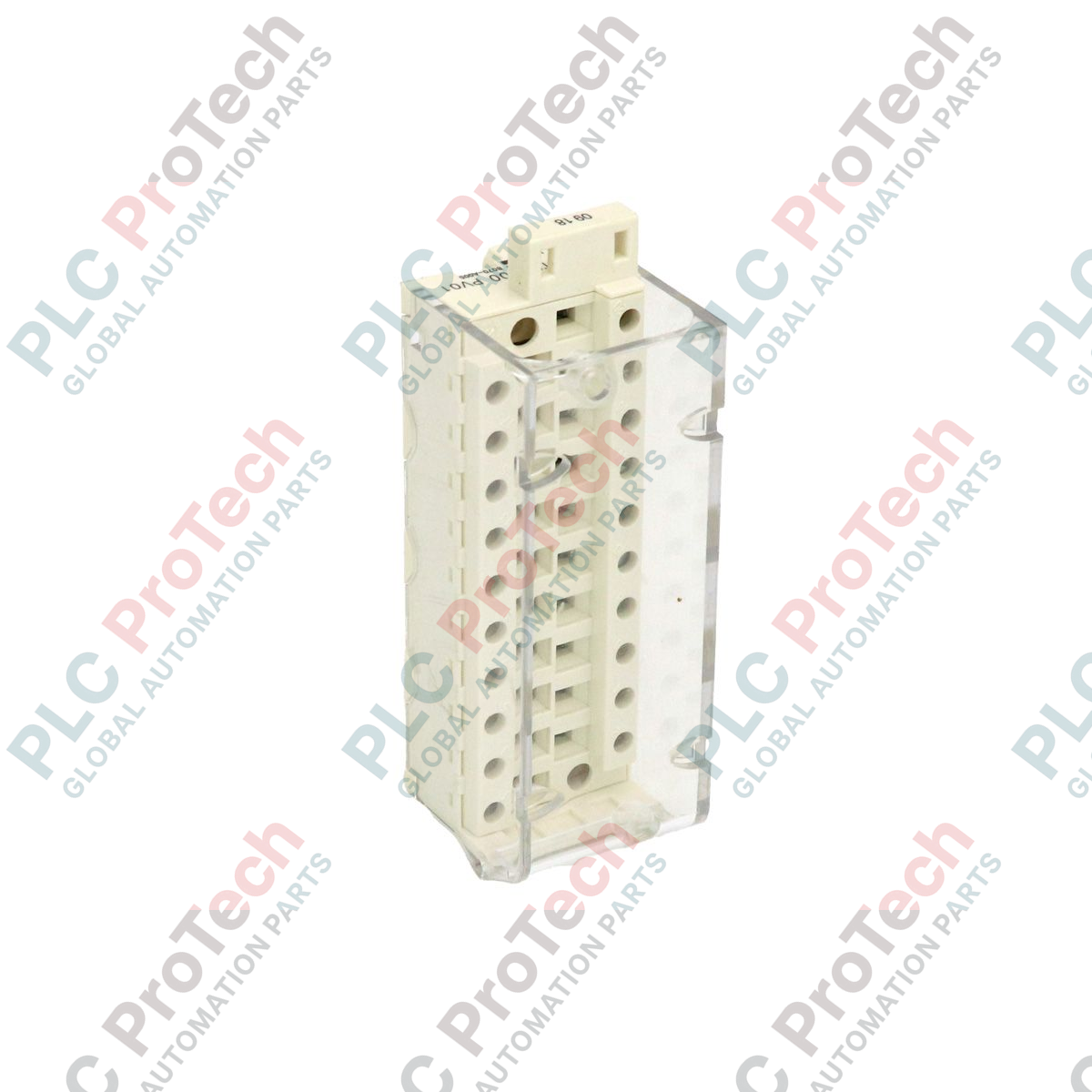

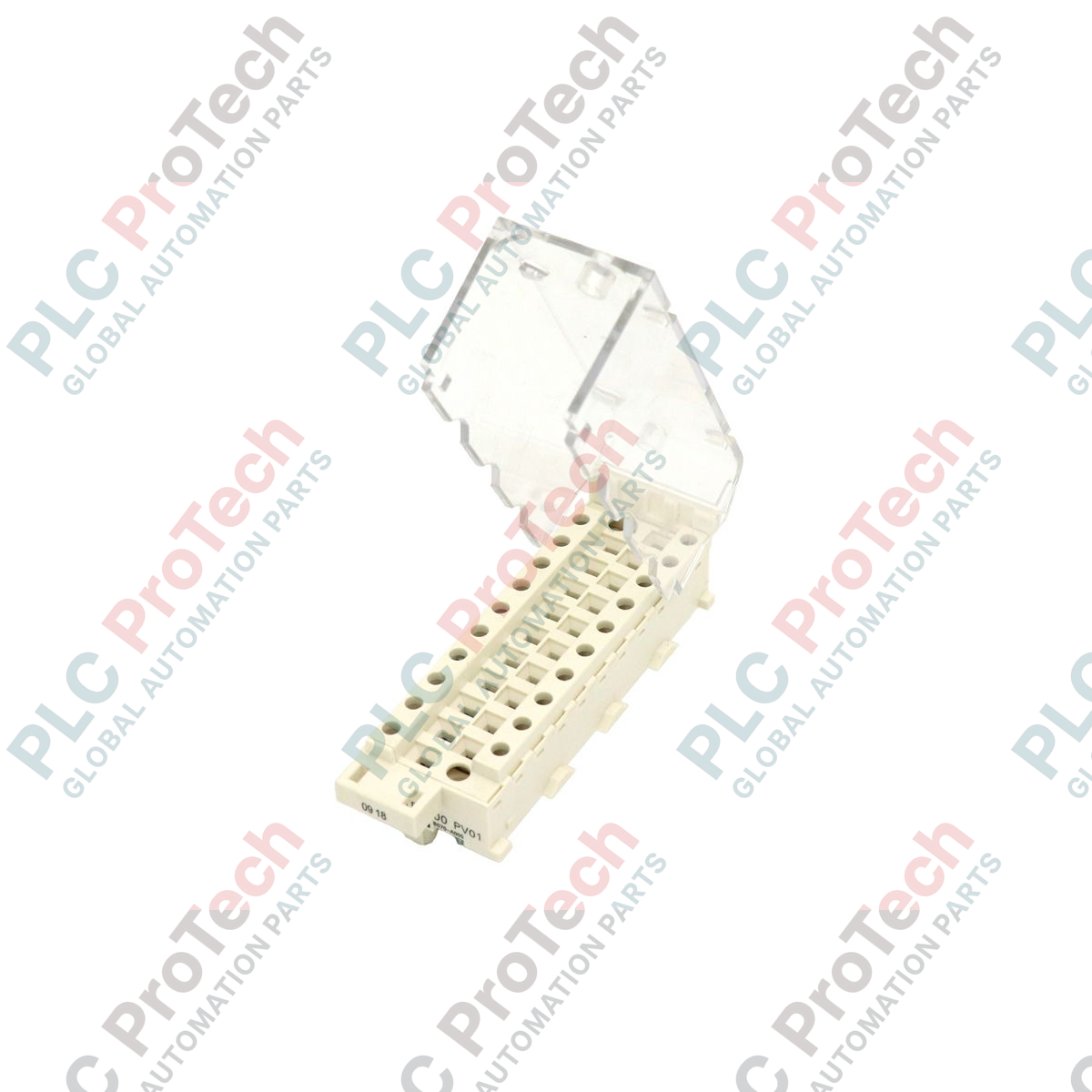

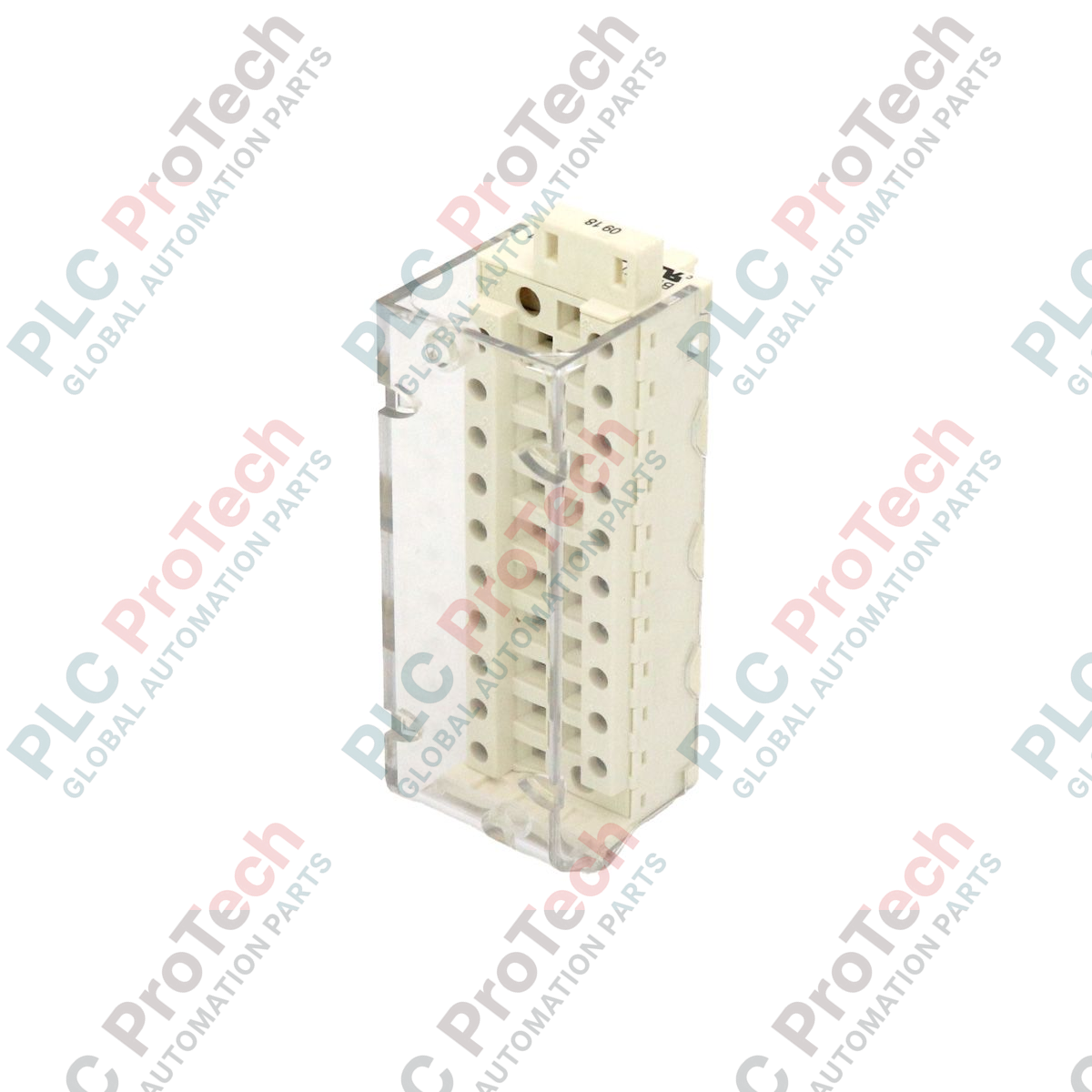

BMXFTB2000 là khối kết nối tháo rời 20 chân được thiết kế chuyên biệt cho nền tảng tự động hóa Modicon M340. Linh kiện đầu nối chuyên dụng này đóng vai trò là giao diện vật lý trung tâm, kết nối trực tiếp hệ thống dây hiện trường rời rạc hoặc tương tự với các mô-đun xử lý đầu vào và đầu ra của hệ thống. Bằng cách ánh xạ các đường tín hiệu cảm biến và cơ cấu chấp hành đang hoạt động vào cấu hình mật độ cao, linh kiện này duy trì tính liên tục điện không gián đoạn cho các vòng điều khiển quy trình sản xuất và máy móc phức tạp.

Được thiết kế để tích hợp hoàn hảo trong hệ sinh thái phần cứng Modicon M340, khối kẹp lồng tháo rời này đơn giản hóa việc đi dây trong tủ và đẩy nhanh quy trình bảo trì. Thiết kế cắm độc lập cho phép thay nhanh hoặc thay thế bo mạch mà không cần tháo, đánh dấu hoặc đấu nối lại từng dây dẫn hiện trường. Các tiếp điểm kẹp lồng bên trong chắc chắn tạo lực căng liên tục, đồng đều lên dây đồng trần hoặc dây đã bấm cos, bảo đảm kết nối kín khí đáng tin cậy và chịu được rung động cơ học trong môi trường công nghiệp.

Tính năng

• Được phát triển như một phụ kiện hệ thống chuyên dụng cho dòng tự động hóa Modicon M340 / X80, bảo đảm căn chỉnh kết cấu chính xác.
• Được trang bị bố trí khối đấu nối kẹp lồng tháo rời 20 đầu nối để đơn giản hóa việc đấu nối dây hiện trường hạng nặng.
• Tương thích nguyên bản với dây đơn có tiết diện từ 0.34 mm2 đến 1 mm2.
• Được thiết kế dưới dạng khối kết nối tháo rời để hỗ trợ bảo trì mô-đun hiệu quả và giảm thiểu thời gian sửa chữa bố trí.

Ứng dụng

• Đấu nối dây hiện trường cho các dòng mô-đun phần cứng đầu vào số, đầu ra số và I/O tương tự mức thấp của Modicon M340.
• Đấu nối và phân phối tín hiệu trong tủ điều khiển nhà máy, trạm vận hành cục bộ và trung tâm điều khiển động cơ (MCC).
• Mạng giám sát cơ sở hạ tầng trọng yếu, bao gồm các cơ sở xử lý nước thải đô thị, hệ thống băng tải vật liệu và nhà máy xử lý hóa chất.

Thông số kỹ thuật

Tất cả kích thước cơ khí, số lượng đóng gói và thông số vật liệu được tổng hợp trực tiếp từ tài liệu kỹ thuật chính thức của nhà máy:

Hướng dẫn lắp đặt

• Kết nối mô-đun: Căn các rãnh định hướng của khối cắm sao cho khớp với gờ dẫn hướng phía trước của mô-đun Modicon M340, sau đó trượt vào trong cho đến khi các lẫy khóa khớp chắc chắn vào vỏ mô-đun chính.
• Đấu nối dây: Tuốt lớp vỏ bảo vệ bên ngoài của cáp đồng một lõi đến đúng độ sâu được chỉ định trong bản vẽ lắp đặt trước khi đưa cáp vào khoang kẹp lồng đang mở.
• Cơ chế kẹp: Nén lò xo bên trong của kẹp lồng bằng cách đưa dụng cụ đấu nối đầu dẹt vào, đặt dây đồng trần vào đế đầu nối, rồi rút dụng cụ ra để tạo lực giữ liên tục, đồng đều.
• Bảo vệ bó dây: Cố định các dây hiện trường đầu vào bằng các neo giữ được tích hợp trong khung ngoài của đầu nối để loại bỏ lực kéo truyền xuống hoặc ứng suất xoắn lên từng chân đấu nối.

Tuân thủ và Chứng nhận

• Tình trạng môi trường: Chủ động tuân thủ các thông số của Chỉ thị RoHS của EU.
• Thành phần vật liệu: Hoàn toàn không chứa kim loại nặng độc hại và không chứa thủy ngân.
• Chỉ thị khu vực: Được chứng nhận theo khuôn khổ Tuyên bố RoHS chính thức của Trung Quốc.
• Thông báo an toàn: Cảnh báo theo Đề xuất 65 của California được cung cấp liên quan đến các giới hạn phơi nhiễm tiềm ẩn đối với Chì và các hợp chất của chì.

Câu hỏi thường gặp

Khối đầu nối 20 chân này có lắp được vào các mô-đun Modicon M340 mật độ cao 40 chân không?

Không, linh kiện này được cấu hình riêng cho các mô-đun Modicon M340 có bố cục giao diện phía trước tương ứng gồm 20 chân. Các mô-đun mật độ cao 40 chân yêu cầu một cụm khối kết nối lớn hơn và hoàn toàn riêng biệt.

Mã sản phẩm này có bao gồm bo mạch mô-đun I/O điện tử hay chỉ có khối đầu nối?

Mã sản phẩm này đại diện cho khối đầu nối kẹp lồng tháo rời 20 chân độc lập, được cung cấp như một phụ kiện. Các bộ xử lý trung tâm và bo mạch điện tử I/O chính phải được mua riêng.

Những cỡ dây hiện trường nào có thể được kẹp chắc chắn vào đầu nối này?

Các kẹp lồng tích hợp được chứng nhận để đấu nối chắc chắn dây đồng một lõi có tiết diện từ tối thiểu 0,34 mm2 đến tối đa 1 mm2.

Có an toàn khi kéo cụm đầu nối này ra khỏi mô-đun M340 trong khi tủ rack đang được cấp điện không?

Mặc dù hệ thống cho phép tháo và lắp phụ kiện khi đang có điện tại các vị trí an toàn, thông thường, trước tiên phải phân tích tất cả các mạch dòng điện và điện áp phía hiện trường bên ngoài để loại bỏ nguy cơ phóng điện bề mặt hoặc điện giật.
