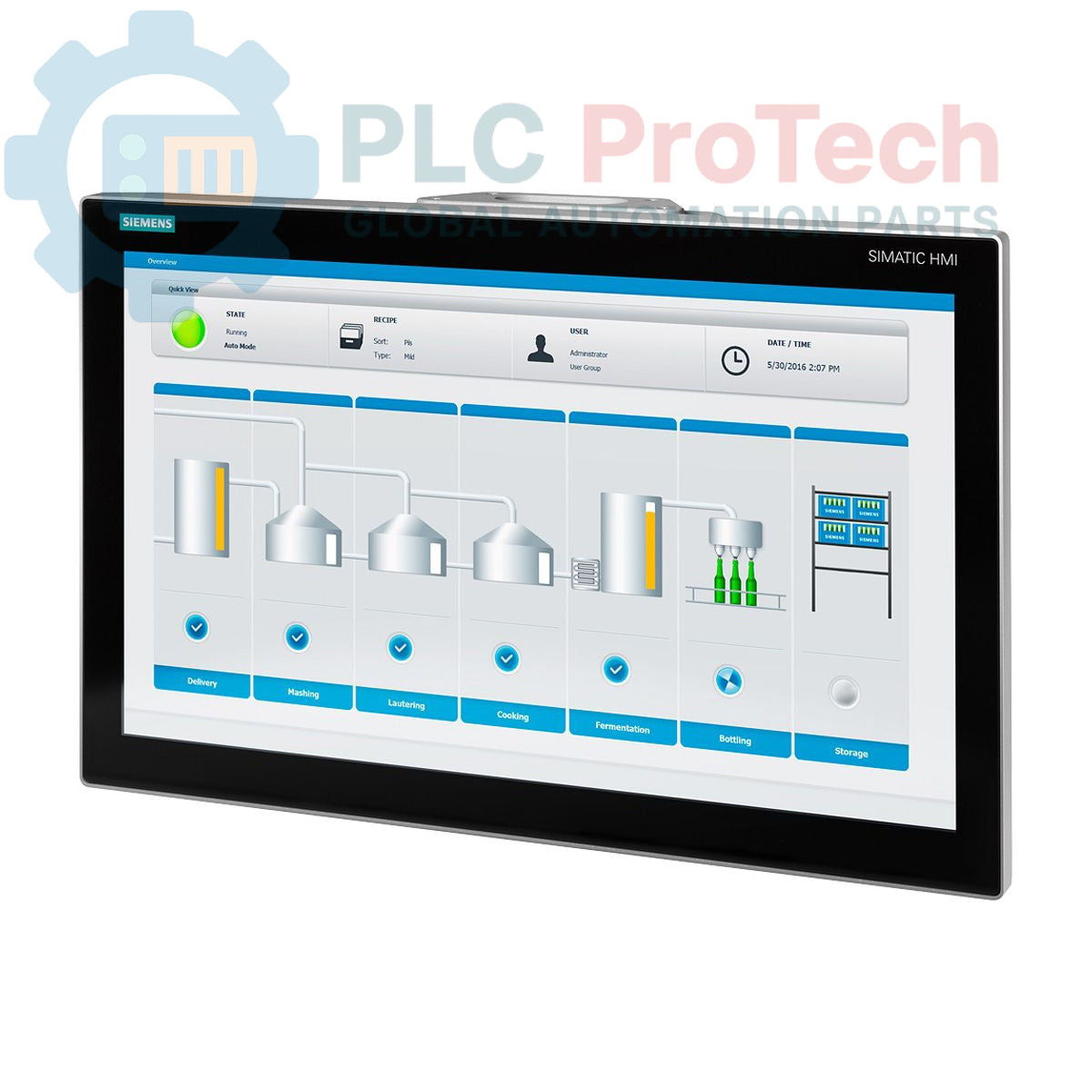

Siemens 6AV7863-4MA00-0AA0 SIMATIC IFP2200 Màn hình phẳng công nghiệp

SKU 6AV7863-4MA00-0AA0

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV7863-4MA00-0AA0
Origin Đức
Product Type: Bảng phẳng công nghiệp
Barcode: 85044083
Payment: T/T, Western Union
Weight: 9.22 kg
Dimensions: 72 x 51 x 23 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Mô tả

Siemens 6AV7863-4MA00-0AA0 là màn hình phẳng công nghiệp SIMATIC IFP2200, được thiết kế để trực quan hóa và vận hành trong các môi trường sản xuất đòi hỏi khắt khe. Thiết bị này có màn hình rộng đa điểm chạm 22 inch với tỷ lệ khung hình 16:9 và độ phân giải Full HD 1920 x 1080 pixel, mang lại khả năng điều khiển rõ ràng, chính xác. Thiết bị hoạt động với nguồn điện 24 V DC và cung cấp khả năng kết nối linh hoạt qua cả giao diện DisplayPort và DVI. Màn hình được cung cấp kèm cáp DVI/USB dài 1,8 mét để lắp đặt dễ dàng và hỗ trợ các cấu hình lắp đặt tiêu chuẩn với khoảng cách kết nối lên đến 5 mét.

Tính năng

Màn hình rộng 22 inch với tỷ lệ khung hình 16:9
Độ phân giải Full HD (1920 x 1080 pixel)
Màn hình cảm ứng đa điểm điện dung cho thao tác trực quan
Hoạt động với nguồn điện 24 V DC
Hỗ trợ đầu vào video DisplayPort và DVI
Bao gồm cáp kết hợp DVI/USB dài 1,8 m
Được thiết kế để sử dụng công nghiệp liên tục và bền bỉ

Ứng dụng

Giao diện người-máy (HMI) để điều khiển quy trình
Trạm trực quan hóa trong dây chuyền sản xuất và lắp ráp
Phòng điều khiển và hệ thống SCADA
Thiết bị đầu cuối hiển thị máy tính công nghiệp
Giám sát dữ liệu trong môi trường công nghiệp khắc nghiệt

Thông số kỹ thuật

Thông số	Giá trị
Loại sản phẩm	Màn hình phẳng công nghiệp
Dòng sản phẩm	SIMATIC IFP2200
Màn hình
Đường chéo màn hình	22 inch
Tỷ lệ khung hình	16:9
Độ phân giải	1920 x 1080 pixel
Công nghệ cảm ứng	Đa điểm chạm
Điện
Nguồn điện	24 V DC
Giao diện
Đầu vào video	DisplayPort, DVI
Cáp đi kèm	Cáp DVI/USB dài 1,8 m
Chung
Nhà sản xuất	Siemens
Nước xuất xứ	Đức (Ước tính)
Giai đoạn sản phẩm PLM	Ngừng sản xuất
Hậu cần và Tuân thủ
Kích thước đóng gói (Đã tính)	72 x 51 x 23 cm
Kích thước vận chuyển	70 x 49 x 21 cm
Trọng lượng vận chuyển	9.22 kg
Mã hàng hóa	85044083
ECCN	EAR99

Hướng dẫn lắp đặt

CẢNH BÁO QUAN TRỌNG: Nguy hiểm về điện. Ngắt và khóa tất cả nguồn điện trước khi lắp đặt hoặc bảo dưỡng. Chỉ nhân sự có đủ chuyên môn mới được thực hiện công việc. Không tuân thủ có thể dẫn đến thương tích nghiêm trọng hoặc hư hỏng thiết bị.

1
Chuẩn bị vị trí lắp đặt: Đảm bảo kích thước phần khoét panel khớp với thông số kỹ thuật của thiết bị. Bề mặt lắp đặt phải phẳng, sạch và đủ khả năng chịu trọng lượng của panel. Xác minh có đủ khoảng hở để thông gió và đi cáp.
2
Lắp panel: Đưa panel phẳng vào phần khoét đã chuẩn bị. Cố định đều bằng tất cả kẹp hoặc chi tiết siết lắp đặt được cung cấp. Siết các chi tiết theo mô-men xoắn do nhà sản xuất quy định để bảo đảm kín khít và tránh làm biến dạng viền.
3
Kết nối tiếp địa bảo vệ (PE): Kết nối đầu nối tiếp địa được chỉ định trên panel với thanh cái tiếp địa bảo vệ của tủ bằng dây dẫn có trở kháng thấp. Kết nối tiếp địa đáng tin cậy rất quan trọng đối với an toàn và khả năng chống nhiễu.
4
Kết nối nguồn và tín hiệu: Kết nối nguồn điện 24 V DC, chú ý đúng cực. Kết nối cáp DisplayPort hoặc DVI từ nguồn video. Kết nối cáp USB để sử dụng chức năng cảm ứng. Đi dây cáp cách xa các đường điện cao áp để giảm thiểu nhiễu.
5
Bật nguồn và kiểm tra: Sau khi xác minh tất cả kết nối đều chắc chắn, khôi phục nguồn cho hệ thống. Kiểm tra để đảm bảo màn hình bật đúng cách và nhận tín hiệu video hợp lệ. Kiểm tra chức năng cảm ứng đa điểm để xác nhận hoạt động chính xác.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Điện áp đầu vào yêu cầu cho panel này là bao nhiêu?

6AV7863-4MA00-0AA0 yêu cầu nguồn điện 24 V DC để hoạt động.

Màn hình này có những giao diện video nào?

Panel phẳng công nghiệp này hỗ trợ cả đầu vào video DisplayPort và DVI, mang lại khả năng kết nối linh hoạt.

Đây có phải là màn hình cảm ứng không?

Có, màn hình được trang bị tính năng cảm ứng đa điểm để điều khiển và vận hành tương tác.

6AV7863-4MA00-0AA0 đi kèm những phụ kiện nào?

Thiết bị được cung cấp kèm cáp DVI/USB kết hợp dài 1,8 mét để kết nối video và màn hình cảm ứng.

Độ phân giải màn hình của SIMATIC IFP2200 là bao nhiêu?

Màn hình có độ phân giải Full HD 1920 x 1080 pixel.
