Mô tả

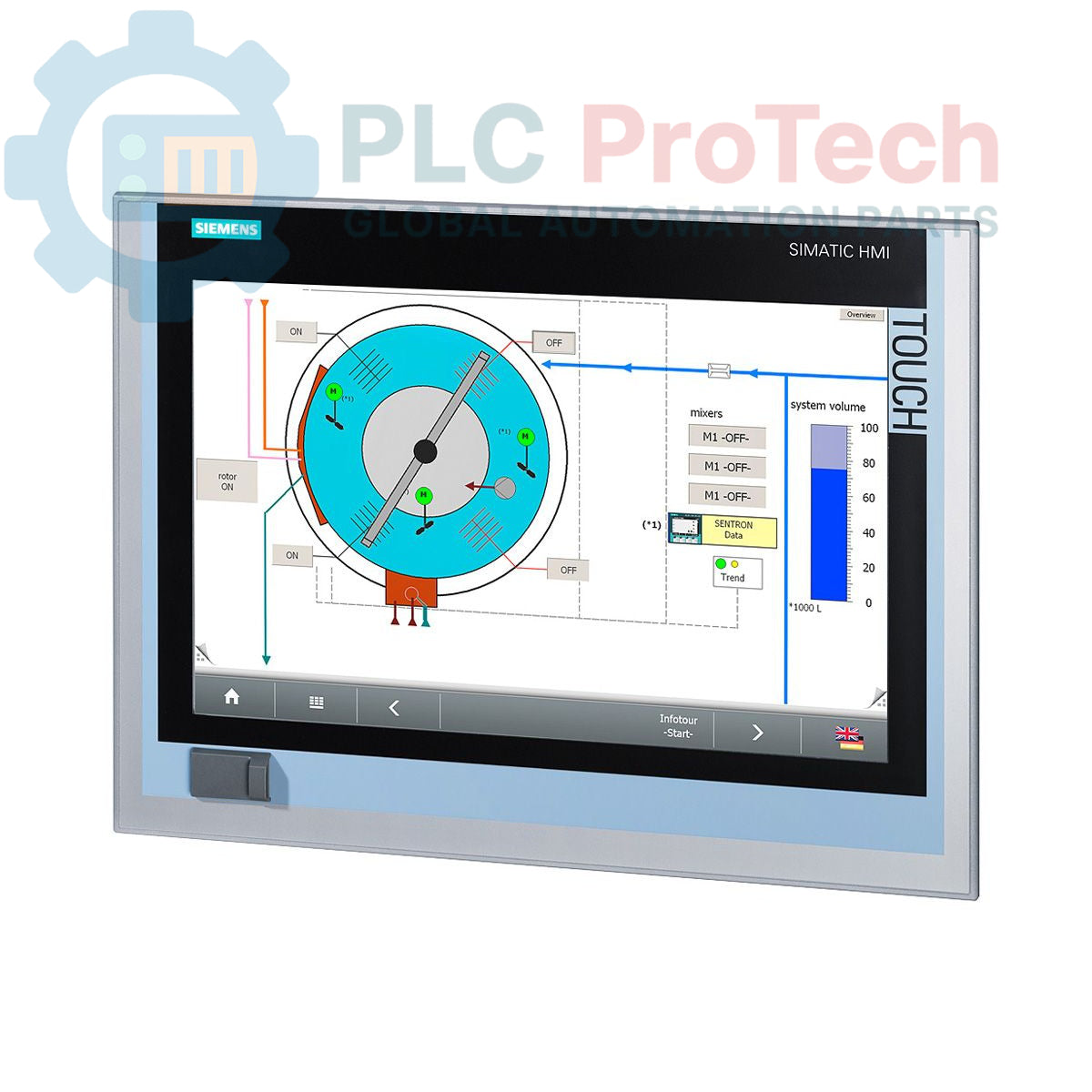

Siemens 6AV7240-3BC14-0HE0 là máy tính bảng điều khiển SIMATIC IPC 477D, được thiết kế cho các tác vụ hiển thị và điều khiển đòi hỏi cao trong môi trường công nghiệp. Thiết bị này tích hợp màn hình cảm ứng 15 inch với bộ xử lý Core i3-3217UE của Intel, cung cấp nền tảng chắc chắn cho các ứng dụng HMI. Thiết bị được trang bị RAM 4 GB và ổ đĩa thể rắn MLC 80 GB để mang lại hiệu suất đáng tin cậy và khả năng lưu trữ dữ liệu. Hệ thống được cài sẵn Windows Embedded Standard 7 và bao gồm giấy phép phần mềm Siemens WinCC RT Advanced, mang đến giải pháp toàn diện cho các dự án tự động hóa ở cấp máy yêu cầu ghi nhật ký dữ liệu và quản lý công thức.

Tính năng

• Màn hình cảm ứng điện trở 15 inch để người vận hành tương tác.
• Sử dụng bộ xử lý Intel Core i3-3217UE.
• Được trang bị bộ nhớ hệ thống 4 GB.
• Trang bị ổ đĩa thể rắn (SSD) MLC 80 GB để lưu trữ.
• Bao gồm Windows Embedded Standard 7 (32-bit).
• Đi kèm WinCC RT Advanced V13 SP1 (2048 PowerTags) và gói giấy phép V15.
• Hai cổng Ethernet Gigabit để tích hợp mạng IE/PN.
• Cung cấp khả năng kết nối đa dạng với năm cổng USB, một cổng nối tiếp RS-232 và một khe mở rộng PCIe.
• Hoạt động với nguồn điện công nghiệp DC 24 V tiêu chuẩn.

Ứng dụng

• Hệ thống giao diện người-máy (HMI) ở cấp máy.
• Hiển thị và điều khiển quy trình trong sản xuất.
• Thu thập dữ liệu, ghi nhật ký và quản lý công thức.
• Điều khiển giám sát trên dây chuyền lắp ráp và máy đóng gói.
• Tích hợp vào các hệ thống SCADA toàn nhà máy.

Thông số kỹ thuật

Hướng dẫn lắp đặt

1. 1 Xác minh kích thước vị trí khoét trên bảng điều khiển phù hợp với yêu cầu lắp đặt IPC 477D. Đảm bảo đủ khoảng hở cho việc thông gió và đi dây.
2. 2 Xác nhận tủ điều khiển đã được ngắt điện hoàn toàn và khóa cách ly. Kiểm tra để đảm bảo không còn điện áp trước khi tiếp tục.
3. 3 Đưa Panel PC vào vị trí khoét từ phía trước bảng điều khiển. Cố định thiết bị từ phía sau bằng các kẹp lắp đi kèm, siết đều đến mô-men xoắn do nhà sản xuất quy định để đảm bảo độ kín thích hợp.
4. 4 Kết nối dây dẫn nối đất bảo vệ (PE) có trở kháng thấp với đầu nối tiếp địa được chỉ định trên khung IPC. Điều này rất quan trọng để đảm bảo an toàn và khả năng chống nhiễu.
5. 5 Kết nối nguồn điện 24 V DC với đầu nối nguồn vào của IPC, đảm bảo đúng cực. Sử dụng dây dẫn có tiết diện phù hợp với tải và khoảng cách.
6. 6 Kết nối cáp Ethernet, USB và mọi cáp thiết bị ngoại vi cần thiết khác. Đảm bảo tất cả cáp được cố định và đi dây đúng cách để tránh gây lực lên các đầu nối.
7. 7 Sau khi xác minh tất cả các kết nối đều chắc chắn, hãy tháo các thiết bị khóa/treo thẻ và cấp điện trở lại cho tủ. Bật nguồn IPC và xác nhận thiết bị khởi động, vận hành bình thường.
