كيفية اكتشاف انفصال مستشعر الآلة بأمان

لا يمكن تمييز المستشعر غير الموصول تلقائيًا عن حالة إيقاف التشغيل المشروعة. ففي دخل تقليدي مفتوح عادةً، قد ينتج عن الهدف الواضح، أو الموصل المفتوح، أو فقدان طاقة المستشعر، أو إزالة الموصل، القيمة الصفرية نفسها. تبدأ الاستجابة الصحيحة بتحديد وظيفة المستشعر والمخاطر المترتبة على قبول هذه القيمة الصفرية باعتبارها حالة سليمة.

تُحسّن الأسلاك القابلة لكشف الأعطال عملية التشخيص، لكن حماية الأفراد تعتمد على وظيفة الأمان الكاملة التي جرى التحقق من صلاحيتها.

افصل بين تشخيص العملية والسلامة الوظيفية

قد يكتشف مستشعر العملية وجود قطعة، أو مستوى خزان، أو موضع أسطوانة، أو انحشار ناقل. وإذا انفتح كابله، فقد تكون الاستجابة المناسبة إنذار صيانة، أو منع الدورة، أو إيقافًا متحكمًا به. أما جهاز الحماية، مثل الحاجز المزود بآلية تعشيق، أو الستارة الضوئية، أو زر الإيقاف الطارئ، فينتمي إلى وظيفة أمان مستمدة من تقييم مخاطر الآلة. ويجب أن تفي بنيته، وتغطية تشخيصه، وزمن استجابته، وسلوك إعادة ضبطه، والتحقق منه بمستوى أداء الأمان المطلوب.

يمكن لمدخل PLC قياسي أن يوفر أدلة صيانة قيّمة، لكن تسمية منطقه باسم «الأمان» لا تمنحه تحمّلًا معتمدًا للأعطال. وينبغي اتخاذ قرارات الحماية بواسطة أجهزة أمان ومنطق أمان مناسبين. ويمكن لنظام التحكم القياسي استقبال حالة التشخيص لعرض الرسائل والطوابع الزمنية واستكشاف الأخطاء، من دون أن يصبح العنصر الوحيد الذي يزيل الحركة الخطرة.

يمكن مراجعة فئات الأجهزة ذات الصلة عبر مجموعة المستشعرات وأنظمة PLC وPAC على الموقع، لكن يجب التحقق من الجهاز المختار، ووحدة الإدخال، وطريقة التوصيل باعتبارها تطبيقًا واحدًا.

اختر دائرة يمكن رصد حالتها السليمة

يمرر التلامس المغلق عادةً تيارًا في حالته السليمة عند الخمول، ولذلك يميل الموصل المكسور إلى جعل المدخل ينطفئ. وهذا يكشف الأعطال بدرجة أكبر من الدائرة المفتوحة عادةً، لكنه لا يوفر حماية كاملة. فقد يؤدي حدوث قصر عبر التلامس إلى إبقاء الإشارة في وضع التشغيل، وقد يهزم موصل مشترك عدة قنوات، كما قد يتعامل البرنامج مع الانتقال بطريقة غير صحيحة.

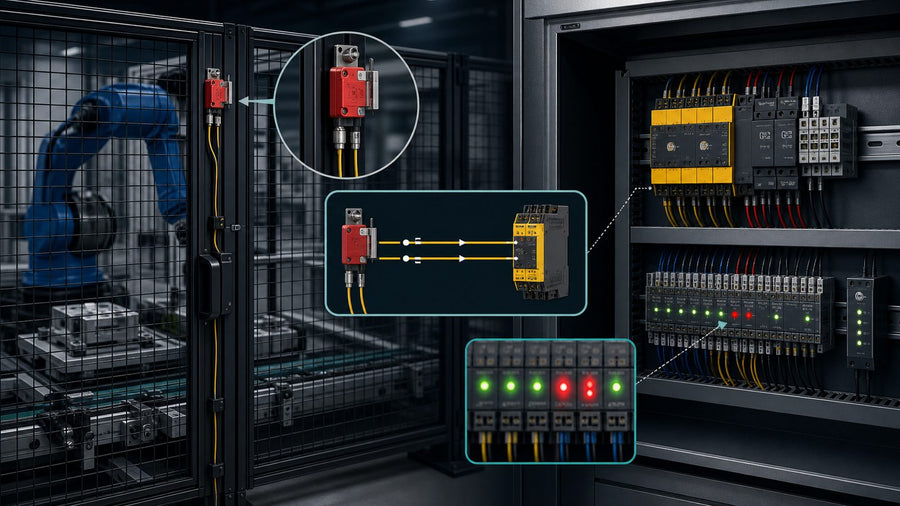

تستخدم أجهزة الحماية الكهرو-حساسة الحديثة عادةً مخرجين شبه موصلين تتم مراقبتهما، ويُطلق عليهما غالبًا قناتا OSSD. ويقيّم متحكم أمان متوافق القناتين، بما في ذلك توقيتهما وسلوك الاختبار. ويمكن لأجهزة حماية الحواجز الكهروميكانيكية استخدام تلامسات موجّهة إيجابيًا ضمن ترتيب ثنائي القناة. والمقصود ليس مجرد «سلكين»، بل اكتشاف الأعطال المستقلة، وسلوك اختبار متحكم به، واستجابة آمنة محددة.

افهم ما يقيسه دخل السلك المفتوح فعليًا

يمكن لوحدات مداخل التشخيص تمييز الموصل المفتوح من خلال توقّع تيار صغير حتى عندما يكون تلامس المجال مفتوحًا. ويذكر الدليل الحالي لوحدات الإدخال والإخراج الرقمية ControlLogix من Rockwell Automation أن كشف السلك المفتوح يتحقق من توصيلات المجال ويتطلب حدًا أدنى من تيار التسرب. وفي دخل التلامس، توضع مقاومة تسرب على التوازي مع التلامس، بحيث تتوقع الوحدة تيارًا أثناء الحالة المنطقية «إيقاف التشغيل». ويؤدي فقدان هذا التيار إلى توليد عطل على مستوى النقطة.

تُعد 1756-IB16D وحدة مداخل تشخيصية بجهد 10–30 V DC. وتحدد معلومات التوصيل المنشورة لها قيم مقاومة التسرب وفقًا لجهد التغذية، بما في ذلك 15 kΩ عند 24 V DC. وهذه القيم بيانات هندسية خاصة بالجهاز وليست وصفة عامة. إذ تؤثر عتبات الإدخال، وتفاوت المقاومة وقدرتها الاسمية، وتسرب المستشعر في حالة إيقاف التشغيل، ومؤشرات وحدة الواجهة، وتغيرات جهد التغذية، جميعًا في نطاق التشخيص.

قد يجعل تيار التسرب المنخفض جدًا التلامس المفتوح السليم يبدو كسلك مكسور. وقد يؤدي التيار المرتفع جدًا إلى إبقاء المدخل في وضع التشغيل، أو توليد حرارة، أو إخفاء عطل آخر. كما يمكن لمصابيح المؤشرات ووحدات الواجهة أن تغيّر تيار حالة إيقاف التشغيل. استخدم دليل سلسلة الوحدة المحددة، واحسب التيار والتبديد في أسوأ الظروف، واختبر دائرة المجال المجمعة عند الحدين الأدنى والأقصى لجهد التغذية.

صمّم مسارات الطاقة والرجوع لأغراض التشخيص

لا يستطيع تشخيص نقطة فردية دائمًا التمييز بين موصل إشارة مكسور وفقدان مسار الرجوع المشترك أو تغذية المجال. فإذا أبلغت مجموعة من المداخل عن أعطال أسلاك مفتوحة معًا، فافحص التغذية والرجوع المشتركين قبل استبدال عدة مستشعرات. وراقب طاقة المجال حيثما أمكن، وجمّع القنوات بحيث لا يؤدي فقدان مشترك إلى إنشاء حالة آلة غامضة.

تضيف مستشعرات القرب والمستشعرات الكهروضوئية ثلاثية الأسلاك نمطًا آخر من الأعطال: فقد تكون موصلة الخرج سليمة بينما تكون طاقة المستشعر مفقودة. استخدم تشخيص الجهاز، أو حالة مساعدة، أو مراقبة التيار، أو بنية مداخل تكشف فقدان الطاقة. وبالنسبة إلى المستشعرات الذكية المتصلة بالشبكة، يمكن أن تضيف حالة الاتصال أدلة، لكنها لا ينبغي أن تحل محل مسار الحماية السلكي الصلب بصمت، ما لم تكن وظيفة الأمان الشبكية مصممة ومتحققًا من صلاحيتها لهذا الغرض تحديدًا.

حدّد سلوكًا حتميًا عند حدوث العطل

وثّق لكل إشارة الاستجابة الآمنة أو المتحكم بها عند انفتاح السلك، أو حدوث قصر، أو اختلاف القنوات، أو فقدان طاقة المجال، أو وصول بيانات شبكة قديمة، أو حدوث عطل داخلي في الجهاز. فقد يثبت دخل العملية إنذارًا ويمنع بدء الدورة التلقائية التالية. أما دخل الأمان فينبغي أن يفعّل وظيفة الأمان المحددة ضمن زمن الاستجابة المسموح به.

لا تسمح لإزالة الاهتزاز العامة أو لتأخير الإنذار بإخفاء العطل. قد تكون التصفية مناسبة لاهتزاز التلامس أو الضوضاء الكهربائية، لكن يجب أن يكون التأخير أقصر من الحد الذي تسمح به مخاطر العملية. وسجّل بتات التشخيص الخام بصورة منفصلة عن حالة العملية المعالجة، حتى يتمكن موظفو الصيانة من معرفة سبب توقف الآلة.

وتكتسب الاستعادة الأهمية نفسها. إذ ينبغي ألا تؤدي إعادة توصيل المستشعر إلى إعادة تشغيل غير متوقعة. اشترط حالات إعادة الضبط المحددة في تقييم المخاطر، وتحقق من خلو المنطقة الخطرة، وافصل بين إقرار العطل والأمر الذي يبدأ الحركة.

اختبر الدائرة المركبة اختبارًا إثباتيًا

لا يمكن لمراجعة الرسم أن تثبت سلوك الدائرة في الموقع. وأثناء التشغيل الأولي، اختبر التشغيل العادي ثم افصل المستشعر عند الجهاز وعند الموصلات الوسيطة. وافتح كل موصل على حدة، وأزل طاقة المجال، واقطع مسار الرجوع المشترك، وأنشئ حالات اختلاف القنوات التي يسمح بها إجراء الاختبار الصادر عن الشركة المصنعة. وتحقق من أن وحدة التحكم تحدد النقطة المتوقعة وأن استجابة الآلة تطابق متطلبات الأمان.

عند استخدام قناتين، اختبر كل قناة على حدة، وكشف الأعطال المتبادلة حسب المواصفات، وتوقيت الاختلاف، وإعادة الضبط، ومنع إعادة التشغيل. وسجّل زمن التوقف الفعلي إذا كان يسهم في مسافة الحماية. وبعد الصيانة أو استبدال الجهاز، كرر اختبارات الإثبات ذات الصلة بدلًا من افتراض أن تطابق ترقيم أطراف الموصل يضمن تطابق السلوك.

حافظ على تغطية التشخيص طوال عمر الآلة

يمكن أن تؤدي التغييرات في كتل التوصيل، أو وحدات المؤشرات، أو طول الكابل، أو بطاقات الإدخال، أو أنواع المستشعرات، أو إعداد متحكم الأمان، إلى تغيير نطاق التيار أو توقيت التشخيص. وأخضع هذه العناصر لإدارة التغيير. وراجع سجلات التشخيص دوريًا بحثًا عن أحداث الأسلاك المفتوحة المتقطعة؛ إذ كثيرًا ما تكشف هذه الأحداث عن حوامل كابلات تالفة، أو أطراف مفكوكة، أو تلوث، أو موصلات آخذة في التعطل، قبل حدوث توقف كامل.

الحد الهندسي واضح: يُعد كشف السلك المفتوح ميزة ممتازة لقابلية الصيانة، ويمكن أن يسهم في كشف الأعطال، لكنه ليس وظيفة أمان كاملة بحد ذاته. فالآلات الموثوقة تجعل كل عطل ظاهرًا، وتحدد له استجابة حتمية، وتتحقق من تلك الاستجابة عند جهاز المجال الفعلي.
