كتل وظائف GE Mark VI لمنطق التحكم في التوربينات الغازية

تصبح مشكلة التحكم في التوربين الغازي أسهل في التشخيص عندما يفصل المهندسون بين ثلاث طبقات: الأجهزة الميدانية، ومنطق تطبيق وحدة التحكم، وأدوات الإشراف المستخدمة لمراقبة كل منهما وصيانته. تنفّذ أنظمة GE Mark VI وMark VIe منطق التطبيقات المُجمّع من عناصر وظيفية مترابطة، لكن أسماء الكتل والمكتبات وواجهات الأجهزة الدقيقة تعتمد على الجيل المثبّت وإصدار المشروع.

هذا التمييز مهم أثناء التوقف. فتعطل واجهة إدخال/إخراج أو فقدان إشارة ميدانية لا يُصلح بتغيير منطق التسلسل. كما أن الإشارة الداخلة السليمة التي يرفضها شرط سماح أو مُصوّت أو مؤقت أو انتقال حالة لا تُصلح باستبدال لوحة أطراف أخرى. تتمثل المهمة الأولى في تحديد الطبقة التي توقفت عن الوفاء بالتزاماتها.

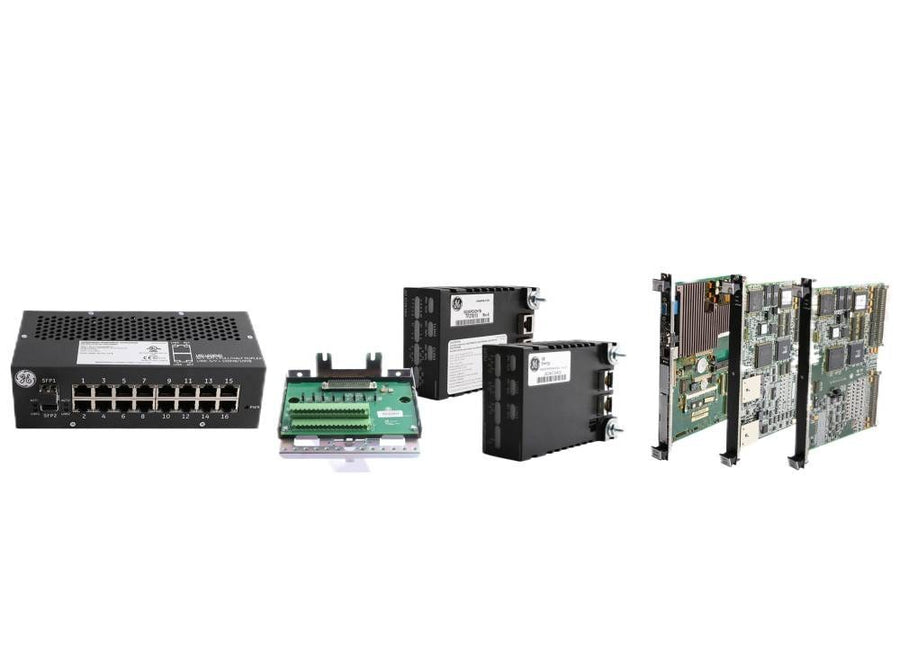

تنقل الأجهزة الإشارات الميدانية وتنفّذ التطبيق؛ ويحدد مشروع الكتل الوظيفية كيفية تحوّل تلك الإشارات إلى أوامر وشروط سماح وإنذارات وفصل.

ابدأ بتحديد جيل نظام التحكم المثبّت

ينتمي Mark VI وMark VIe إلى السلالة نفسها من أنظمة التحكم، لكنهما ليسا منصتين قابلتين للتبادل. إذ تختلف تفاصيل وحدات التحكم والإدخال/الإخراج والشبكات وأدوات الهندسة بينهما. يجب أن يطابق المخطط أو النسخة الاحتياطية أو قطعة الغيار تكوين الوحدة الفعلي، لا مجرد تسمية عامة من نوع «Mark VI» تُستخدم في المحادثات.

بالنسبة إلى أنظمة Mark VIe، تصف GE Vernova حزمة برامج ControlST بأنها البيئة التي تتضمن ToolboxST للتهيئة والتشخيص، إلى جانب تطبيقات محطات العمل والاتجاهات والإنذارات وإدارة النظام. يُعد المرجع الرسمي لنظرة عامة على حزمة برامج ControlST مفيدًا لفهم هذه الأدوار. وقد تتضمن تركيبات Mark VI الكلاسيكية أدوات وقيود إصدارات مختلفة، لذا استخدم ترخيص الموقع وسجلات البرامج المثبّتة ووثائق الجهة المصنّعة للوحدة المحددة.

عندما تتطلب عملية الإصلاح أجهزة، طابق هوية القطعة كاملةً وإصدارها ومتطلبات البرامج الثابتة وعلاقتها بلوحة الأطراف ودورها في التكرار. يمكن مراجعة المخزون ذي الصلة في مجموعة لوحات GE والتحكم في التوربينات، لكن يجب تحديد التوافق استنادًا إلى قائمة مواد الموقع والأدلة، لا إلى التشابه الشكلي.

اقرأ التطبيق حسب الوظيفة، لا حسب اسم كتلة محفوظ

يسهل فهم مشروع التوربين عندما يُصنّف منطقه وفق الغرض الهندسي. وقد تختلف أسماء الكتل الاحتكارية الدقيقة، بينما تظل التزامات التحكم الأساسية قابلة للتعرّف.

التسلسل وشروط السماح

تُعد عمليات البدء والتطهير والإشعال والتسارع والمزامنة والتحميل والتفريغ والإيقاف عمليات تعتمد على الحالات. ويعتمد كل انتقال على شروط سماح مثل وضع الصمام وحالة زيت التزييت والسرعة واللهب والتهوية والتوقيت. ينبغي تتبع التسلسل المتوقف إلى أول شرط انتقال غير مستوفى. إن فرض حالة لاحقة يخفي السبب وقد يتجاوز الأدلة اللازمة لإجراء إصلاح آمن.

التحكم في الوقود والحمل

يتشكل طلب الوقود وفق حالة التشغيل والتحكم في السرعة أو الحمل وحدود درجة الحرارة وحدود التسارع وتوصيف الصمام وقيود نظام الوقود. وتختار المحددات الطلب أو الحد الصالح الأكثر تقييدًا. وتمنع المنحدرات ومحددات معدل التغير الأوامر المفاجئة. لذلك لا يعني انخفاض الطلب النهائي بالضرورة تعطل المنظّم؛ فقد يكون حد آخر هو الذي يفوز بالاختيار بصورة صحيحة.

التحكم في تدفق الهواء ودرجة الحرارة

يتفاعل جدولة ريش توجيه المدخل والتحكم في درجة حرارة العادم مع ظروف تشغيل الضاغط ونمط الاحتراق والظروف المحيطة والحمل. شخّص سلسلة القياس والحد النشط قبل تغيير ثابت ضبط. فقد تجعل إشارة درجة حرارة منحازة أو وسيط غير صالح أو حالة جودة غير صحيحة حلقة سليمة تبدو مضبوطة بشكل سيئ.

الحماية والتصويت

تحدد وظائف حماية زيادة السرعة واللهب والاهتزاز ودرجة حرارة المحمل والاحتراق وغيرها ما إذا كان يمكن مواصلة التشغيل. وقد تُختار القنوات المتكررة أو يُجرى التصويت بينها أو تُعتمد وفق منطق الجودة والتوقيت. ويحتاج المشغل إلى معرفة القناة الفردية التي اختلفت، ونتيجة المصوّت التي أصبحت نشطة، وما إذا كان الفصل قد نشأ داخل وحدة تحكم التوربين أو في نظام حماية خارجي.

أبقِ جودة الإشارة إلى جانب القيمة

ينبغي ألا تتعامل الكتلة الوظيفية مع كل دخل رقمي على أنه موثوق بالدرجة نفسها. تتطلب التشخيصات الهندسية القيمة الخام أو المشروطة، وحالة الجودة، وحالة تجاوز النطاق، ومؤشر آخر قيمة سليمة، ومعلومات اختلاف القنوات. وقد يكون جهاز الإرسال المتعطل الذي تجمد عند قيمة تبدو معقولة أخطر من إشارة واضحة التجاوز للنطاق.

قبل إلقاء اللوم على منطق التطبيق، تتبع الإشارة من طرف إلى طرف: الجهاز الميداني، والأسلاك ومصدر الطاقة، ونقطة الأطراف، وتشخيصات الإدخال/الإخراج، ومتغير وحدة التحكم، والمعالجة، والمصوّت أو المحدد، والمستهلك النهائي. قارن القنوات المتكررة والاتجاهات التاريخية. وإذا رأت وحدة التحكم قيمة مختلفة عن شاشة المشغل، فحدد موضع اختلاف التحجيم أو الاتصالات أو معالجة العرض.

استخدم الأدوات الهندسية كأدلة

تذكر GE Vernova أن منظومة التحكم Mark VIe تدعم التحكم والتسلسل والحماية والمراقبة والإنذارات ووظائف تسلسل الأحداث أو سجل الفصل. وينبغي استخدام هذه السجلات معًا. يوضح الاتجاه كيفية تحرك القيم؛ وتعرض قائمة الإنذارات الحالات المعلنة؛ وتساعد بيانات تسلسل الأحداث في تحديد الترتيب؛ بينما تُظهر مراقبة التطبيق المسار النشط عبر شروط السماح والمحددات.

اجمع الأدلة قبل فصل الطاقة أو استبدال الأجهزة. سجّل حالة وحدة التحكم والإدخال/الإخراج، والتشخيصات النشطة، ومعلومات السبب الأول، وحالة مزامنة الوقت، والاتجاهات ذات الصلة، وحالة الوحدة الدقيقة. فقد تؤدي إعادة التشغيل إلى إزالة العَرَض مع محو التسلسل الزمني.

سير عمل تشخيصي منضبط

1. حدّد الالتزام الذي لم يتحقق

صف ما لم يفعله النظام: لم يكتمل انتقال البدء، أو ظل طلب الوقود محدودًا، أو رُفضت قناة، أو خرج الفصل للعمل. تجنب البدء بقطعة يُفترض أنها معطلة.

2. اعثر على أول شرط حاسم

اتبع التطبيق من الأمر النهائي أو الحالة إلى الخلف عبر المحددات وشروط السماح والمؤقتات ومنطق الجودة. حدّد أول شرط upstream يفسر النتيجة. وأكّد مصدره بدلًا من تجاوزه.

3. أثبت سلامة مسار الأجهزة

استخدم تشخيصات الإدخال/الإخراج وقياسًا مستقلًا حيثما كان ذلك آمنًا. افحص الطاقة والأسلاك وتهيئة القناة وأجهزة الأطراف وصحة الشبكة وحالة التكرار. وبالنسبة إلى إشارات الاهتزاز، أدرج جهاز المراقبة الخارجي وسلسلة المجس حيثما ينطبق ذلك؛ ويمكن مراجعة المكونات ذات الصلة في مجموعة Bently Nevada.

4. قارن بخط الأساس المعتمد

تحقق من إصدار التطبيق وتهيئة وحدة التحكم وإصدار المكتبة والحالة المُنزّلة، وقارنها بالنسخة الاحتياطية المعتمدة. ويُعد أي اختلاف غير موثق مشكلة في إدارة التهيئة حتى لو كان التوربين يعمل حاليًا.

5. اختبر التعافي وسلوك الأعطال

بعد الإصلاح، تحقق من التشغيل الطبيعي والحالة غير الطبيعية ذات الصلة. أثبت معالجة جودة القناة وانتقال التكرار وإعلان الإنذار وتوقيت التسلسل وقواعد إعادة ضبط الفصل وإمكانية رؤية المشغل. فمجرد زوال الإنذار ليس اختبار قبول.

تتطلب التغييرات حوكمة بمستوى التوقف

قد تؤثر تغييرات التطبيق في الاحتراق والمعدات الدوارة وإجراءات الحماية والانبعاثات ومخاطر العاملين. استخدم وصولًا مصرحًا وحزمة تغيير معتمدة ومراجعة من الجهة المصنّعة أو مهندس مؤهل ونسخًا احتياطية ومراجعة من زميل ومحاكاة أو مراجعة خارج الخط حيثما توفرت، وخطة موثقة للرجوع. لا تستورد منطقًا من إطار أو وحدة أخرى لمجرد أن مخطط الكتل يبدو مألوفًا؛ فقد تختلف منظومة الوقود والأجهزة والخيارات وتعديلات الموقع.

تتمثل الرؤية التحريرية العملية في أن «مرجع الكتل الوظيفية» يكون أكثر قيمة بوصفه خريطة للمسؤوليات، لا فهرسًا شاملاً لأسماء احتكارية. يستطيع المهندسون الذين يفهمون التسلسل والتحديد والتصويت وجودة الإشارة وحدود الحماية العثور على الأدلة الحاسمة في مشروع الموقع. أما المهندسون الذين يحفظون اسم كتلة دون التحقق من الإصدار المثبّت، فيخاطرون بإصلاح الطبقة الخطأ من النظام.
