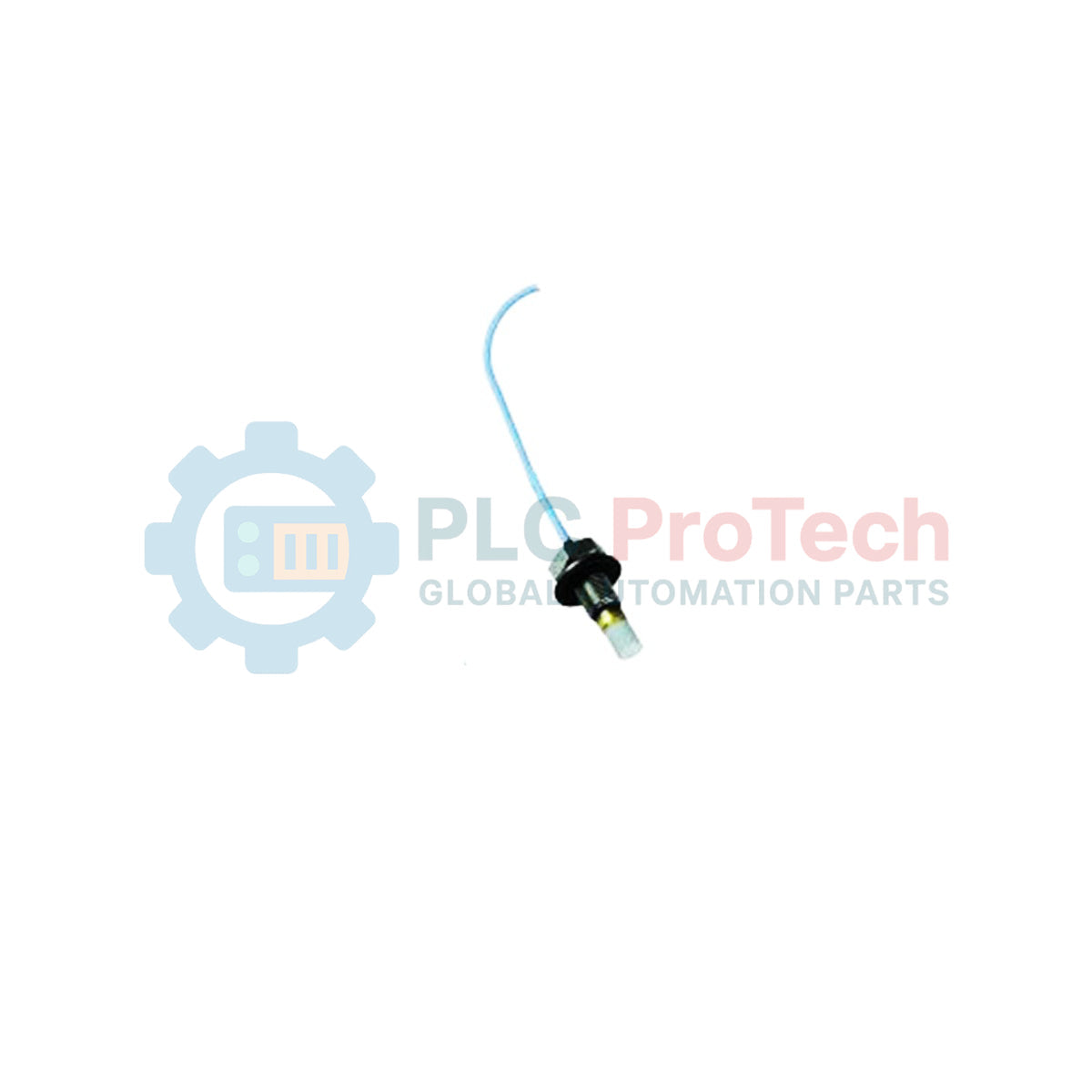

146054-008-10-02-CN | بينتلي نيفادا | مسبار 3300 XL بغطاء خزفي

نظرة عامة على المنتج

يُعد Bently Nevada 146054-008-10-02-CN مجموعة مجس قرب 3300 XL بقطر 8 مم مزودة بغطاء سيراميكي متخصص. يعمل هذا المكوّن كجزء من نظام محول قرب، ويتصل مباشرةً بكابل تمديد 3300 XL ومستشعر Proximitor لتوفير حماية مستمرة للآلات. يعمل المستشعر وفق مبدأ التيارات الدوامية لقياس المسافات الساكنة والديناميكية بين طرف المجس والهدف الموصل.

يجعل التصميم ذو الغطاء السيراميكي هذا المجس مناسبًا لبيئات الآلات ذات الطور السائل، مثل داخل التوربينات البخارية، والضواغط الصناعية عالية الضغط، ومضخات العمليات، والتوربينات الغازية، حيث يؤدي التآكل السائل، أو الزيوت الاصطناعية القوية، أو الملوثات الكيميائية إلى تلف أطراف المجسات البلاستيكية القياسية. ويؤمّن الموصل المحوري الصغير المدمج ClickLoc وصلة التردد اللاسلكي RF عالية التردد بكابل التمديد، مما يمنع دخول السوائل وارتخاء الاتصال بسبب الاهتزاز الميكانيكي.

معلومات الطلب

تحدد اللواحق الأبجدية الرقمية لرقم الجزء 146054-008-10-02-CN الأبعاد المادية الدقيقة، ومتغيرات الموصل، وشهادات السلامة الكهربائية الإقليمية المطلوبة للشراء:

• رقم الجزء الأساسي: 146054 (مجس 3300 XL بقطر 8 مم وغطاء سيراميكي)

• خيار الطول غير الملولب (-008): 0.8 بوصة

• خيار الطول الإجمالي (-10): 1.0 متر (3.3 قدم)

• خيار الموصل ونوع الكابل (-02): موصل ClickLoc محوري صغير، كابل قياسي

• خيار اعتماد الجهة (-CN): اعتمادات السلامة الجوهرية/الحماية من الانفجار الخاصة بالصين للمناطق الخطرة

المواصفات الفنية

مادة المجس وتركيبه الهيكلي

• مادة طرف المجس: مجموعة غطاء من سيراميك الألومينا عالي النقاء

• مادة غلاف المسبار: فولاذ مقاوم للصدأ AISI 303 (مكافئات واجهة اللولب 1/4-28 أو M8)

• بنية الكابل: كابل محوري مصغر بمقاومة 75 أوم مع غلاف عزل خارجي من البوليمر الفلوري

• قوة سحب الموصل: حد أقصى مُصنَّف لقوة الشد الفيزيائية يبلغ 220 N (50 lb)

دليل الهندسة والتركيب

• التحقق من النطاق الخطي: يتمتع المسبار 146054-008-10-02-CN بنطاق خطي قياسي لنظام 8 مم يبلغ 2.0 مم (80 mils). أجرِ دائمًا تحققًا ميكانيكيًا من المعايرة باستخدام مغزل ميكرومتر قبل إحكام العزم النهائي داخل الغلاف.

• معايرة مادة الهدف: تتوافق المعايرة الافتراضية للمصنع مع الأهداف المصنوعة من فولاذ AISI 4140. عند قياس سبائك أعمدة بديلة، مثل الفولاذ المقاوم للصدأ أو Inconel، يتغير منحنى المعايرة، وقد يتطلب ذلك تعديلات على طراز Proximitor أو تعديلات للمعايرة المتبادلة عبر البرنامج.

• توجيه الكابل ونصف قطر الانحناء: حافظ على حد أدنى لنصف قطر انحناء قدره 25.4 مم (1.0 بوصة) لسلك الكابل المحوري. قد تؤدي الانحناءات الحادة أو مسارات التوجيه الضيقة إلى تغيير معاوقة الكابل وإدخال ضوضاء في إشارات الخرج الخاصة بالاهتزاز.

• عزل الموصل: استخدم شريط السيليكون ذاتي الاندماج أو أكمام عزل الموصل القياسية من Bently Nevada فوق وصلة ClickLoc. قد تُنشئ الموصلات غير المعزولة التي تلامس جدران صندوق التوصيل حلقات تأريض وانحرافًا في الإشارة.

• مواصفات عزم إحكام اللولب: لا تتجاوز عزمًا قدره 4.5 N-m (40 in-lb) أثناء التركيب. فقد يؤدي العزم المفرط إلى إتلاف بنية الربط بين السيراميك والمعدن.

الأسئلة الشائعة الفنية

• ما الميزة الهيكلية للغطاء الخزفي مقارنةً بمسابير 3300 XL القياسية؟
  تستخدم المسابير القياسية أطرافًا من PPS، وقد تتآكل عند تعرضها لموائع عالية السرعة أو مواد تشحيم قوية. ويوفر الطرف الخزفي مقاومة محسّنة للتآكل وثباتًا كيميائيًا أفضل.

• هل يمكنني توصيل هذا المسبار بطول 1.0 متر بكابل تمديد طوله 9 أمتار؟
  نعم. يجب أن يتطابق الطول الإجمالي للمسبار وكابل التمديد مع متطلبات طول النظام الكلي المحددة بواسطة مستشعر Proximitor المطابق.

• كيف يمكنني استكشاف سبب ظهور مؤشر العطل «غير سليم» فجأة وإصلاحه؟
  استخدم مقياسًا رقميًا متعدد الوظائف لقياس مقاومة الموصل المركزي بالنسبة إلى الدرع. قد تشير القراءة اللانهائية إلى وجود عطل داخلي في الكابل.

• ما الذي تشير إليه اللاحقة ‎-CN‎؟
  تُحدِّد اللاحقة -CN الامتثال لمتطلبات اعتماد المناطق الخطرة في الصين. وتظل المواصفات الكهربائية والميكانيكية مطابقة تمامًا للإصدارات القياسية.
