وحدة واجهة PLC مع حماية مدمجة Allen-Bradley موديل 1492-IFM40F-FS-2

نظرة عامة على المنتج وكفاءة الإنهاء

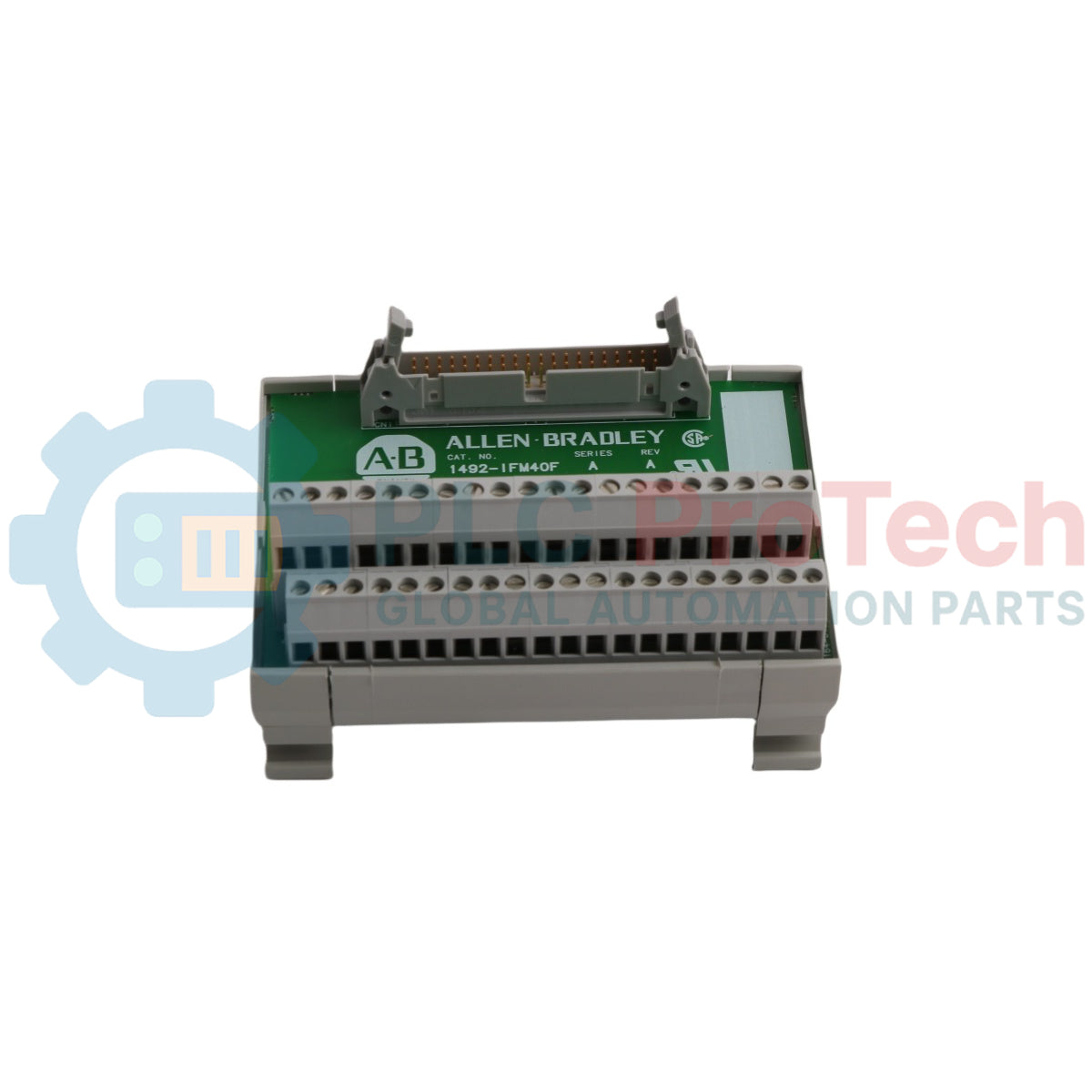

تُعد 1492-IFM40F-FS-2 (1492IFM40FFS2) وحدة واجهة نظام أسلاك عالية الكثافة مصممة لتبسيط الاتصال بين وحدات الإدخال/الإخراج من Allen-Bradley والأجهزة الميدانية. تُعد هذه الوحدة جزءًا من نظام الأسلاك الرقمي/التناظري 1492، وتتميز باتصال رأس بـ 40 سنًا وحماية مدمجة منصهرة لكل دائرة. تعمل كنقطة إنهاء متينة تحل محل كتل الأطراف التقليدية، مما يقلل بشكل كبير من وقت توصيل الأسلاك في الخزانة واحتمال حدوث أخطاء في الأسلاك من نقطة إلى نقطة. تُعد 1492-IFM40F-FS-2 مكونًا أساسيًا لأنظمة ControlLogix وPLC-5 عالية العدد من النقاط، مما يوفر واجهة نظيفة وقابلة للصيانة مع مؤشرات مدمجة للفيوز المحترق لتحديد الأعطال بسرعة في البيئات الصناعية.

هندسة الأجهزة ومنطق الحماية

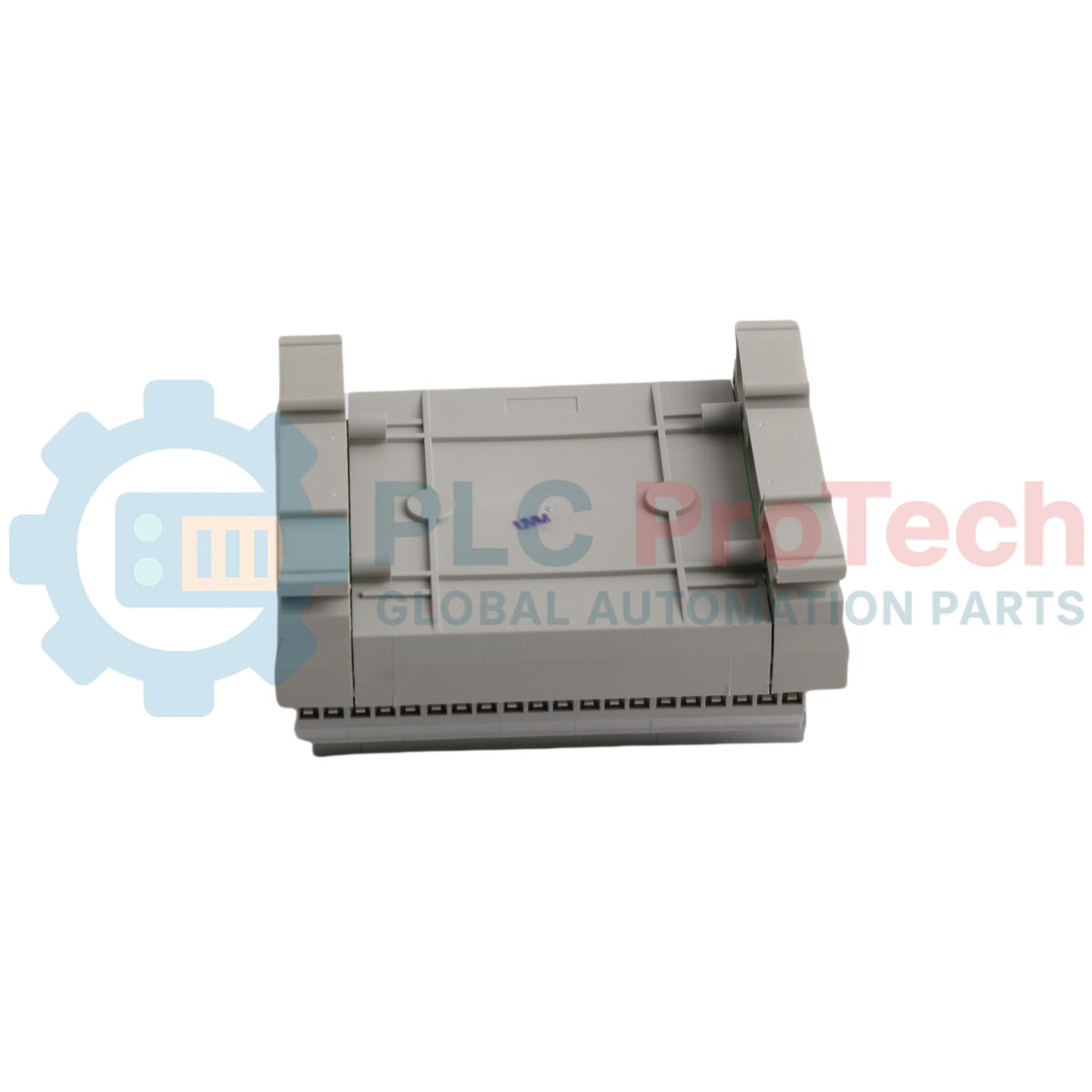

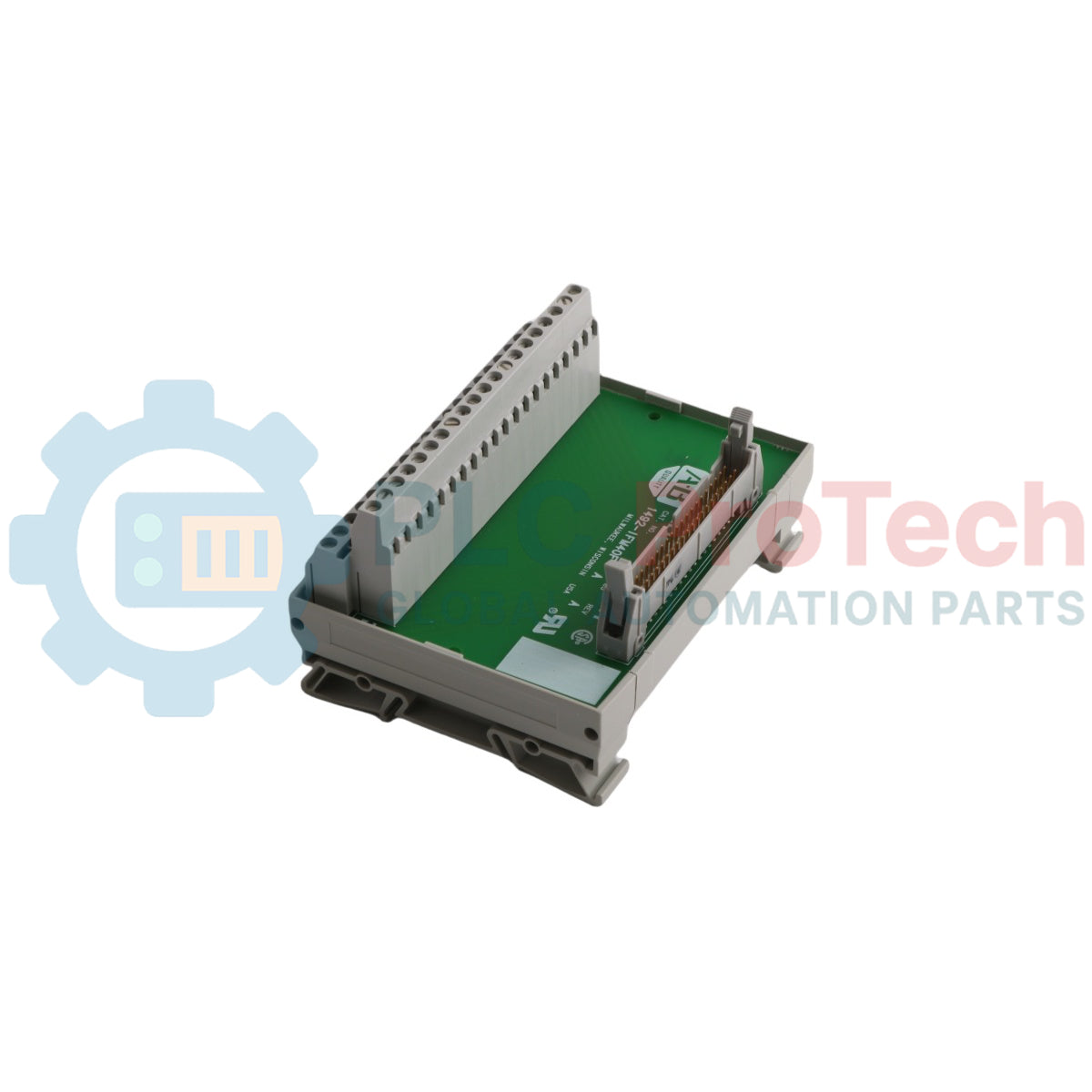

صُممت الوحدة للتركيب على قضبان DIN القياسية وتعمل كجسر مادي، مستخدمة كابلات مُوصّلة مسبقًا للاتصال مباشرة بالموصل الأمامي لوحدة الإدخال/الإخراج.

• إنهاء عالي الكثافة: يحتوي على 40 طرفًا في بصمة مدمجة، متطابقة خصيصًا لوحدات الإدخال/الإخراج 1756 و1771 عالية الكثافة.

• حماية منصهرة: يتم حماية كل مسار إشارة بواسطة مصهر ثانوي، مما يعزل الأعطال الميدانية ويحمي بطاقة الإدخال/الإخراج باهظة الثمن لوحدة التحكم المنطقية القابلة للبرمجة (PLC) من ظروف التيار الزائد.

• تصور الحالة: مزودة بمؤشرات الفيوز المحترق (مصابيح LED) التي تضيء عند فشل فيوز الدائرة، مما يسمح لفرق الصيانة بتحديد المستشعرات الميدانية المعيبة أو الدوائر القصيرة على الفور.

• صيانة مبسطة: تستخدم فيوزات قابلة للإزالة ونقاط طرفية مُلصقة بوضوح، مما يسمح بعزل الدائرة الفردية دون التأثير على بقية نظام الإدخال/الإخراج.

المواصفات الفنية

الأسئلة الشائعة الفنية المتكاملة

ما هي الكابلات المتوافقة مع 1492-IFM40F-FS-2؟

تُستخدم هذه الوحدة عادةً مع كابلات السلسلة 1492-CABLE[x] الموصلة مسبقًا. يعتمد الكابل المحدد على وحدة الإدخال/الإخراج التي تتصل بها (على سبيل المثال، تتطلب 1756-IB32 كابل 1492-CABLE[x]H محددًا لمطابقة الرأس ذي الـ 40 سنًا).

ما هي فائدة اللاحقة "-2" في رقم الجزء؟

تشير اللاحقة "-2" عادةً إلى مستوى الجهد لدائرة مؤشر الفيوز المحترق. في السلسلة 1492، غالبًا ما يُخصص هذا للتطبيقات 100-120 فولت تيار متردد/تيار مستمر، مما يضمن إضاءة LED بشكل صحيح عندما يحترق الفيوز عند مستويات الجهد هذه.

هل يمكنني استخدام هذه الوحدة للإشارات التناظرية؟

بينما تُعد رؤوس الـ 40 سنًا شائعة في الإدخال/الإخراج الرقمي، فإن هذه الوحدة المدمجة المحددة مخصصة بشكل أساسي للإشارات الرقمية. بالنسبة للتطبيقات التناظرية، تُفضل سلسلة 1492-AIFM عمومًا للحفاظ على حماية الإشارة ومنع عدم تطابق المعاوقة.

بروتوكولات الهندسة والتركيب

• اختيار الفيوز: تأكد من أن الفيوزات البديلة تتطابق مع مواصفات المصنع الأصلية (عادةً فيوزات زجاجية صغيرة أو سيراميكية). استخدام فيوز بتصنيف أمبير أعلى من أقصى تيار خرج لوحدة الإدخال/الإخراج سيلغي الفوائد الوقائية لوحدة 1492-IFM40F-FS-2.

• تخفيف إجهاد الكابل: عند توصيل الكابل الموصل مسبقًا ذي الـ 40 سنًا، استخدم ألسنة القفل المدمجة في الرأس. تأكد من دعم الكابل بواسطة مجرى الأسلاك لمنع الإجهاد الميكانيكي على دبابيس الرأس، مما قد يؤدي إلى فقدان الإشارة المتقطع.

• جهد مؤشر LED: تحقق من أن طاقة المجال تتطابق مع جهد المؤشر. إذا استخدمت إشارة 24 فولت تيار مستمر على وحدة مؤشر 120 فولت، فقد لا يضيء مؤشر LED الخاص بالفيوز المحترق بوضوح كافٍ لرؤيته، أو قد لا يضيء على الإطلاق.

المزايا الهندسية

توفر وحدة 1492-IFM40F-FS-2 "مخزنًا مؤقتًا للسلامة" بين المجال ووحدة التحكم المنطقية القابلة للبرمجة (PLC). في حالة حدوث ماس كهربائي في جانب المجال، يحترق الفيوز الموجود في وحدة الواجهة أولاً، مما يمنع ارتفاع التيار من الوصول إلى اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة. يمكن أن يوفر هذا آلاف الدولارات في تكاليف استبدال الأجهزة وساعات التوقف عن العمل. علاوة على ذلك، يقلل استخدام الكابلات الموصلة مسبقًا من تكلفة توصيل الأسلاك "لكل نقطة" بنسبة تصل إلى 75%، مما يجعله خيارًا اقتصاديًا متفوقًا لعمليات النشر الآلية واسعة النطاق حيث يكون وقت الوصول إلى السوق أمرًا حاسمًا.
