1751-6058 | وودوارد | محول MPU بأربعة قنوات

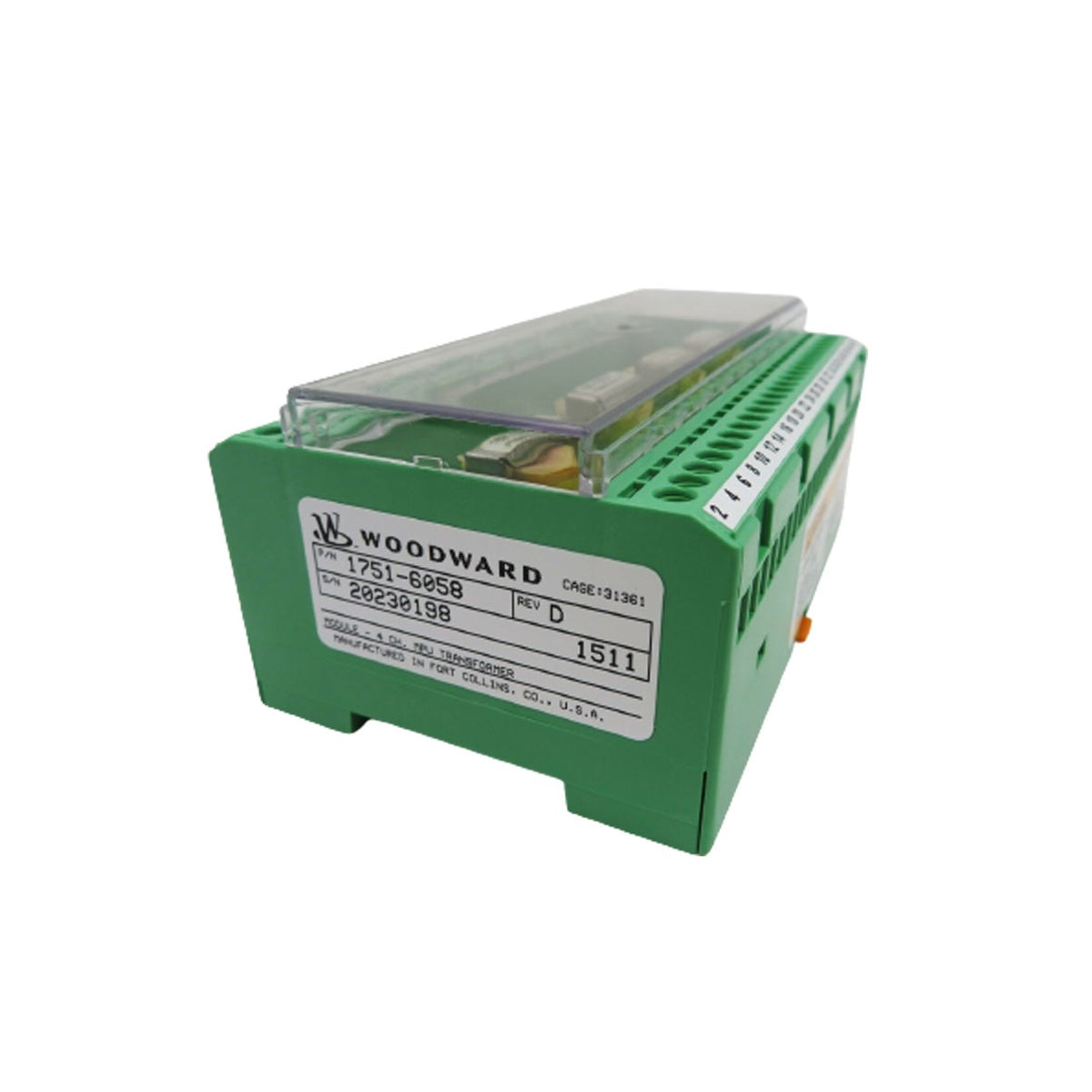

وحدة Woodward 1751-6058 هي وحدة متخصصة لمحول التقاط مغناطيسي بأربعة قنوات (MPU). تم تصميمها لتعمل كواجهة عزل وتكييف إشارة بين حساسات السرعة المغناطيسية وأنظمة التحكم الإلكترونية (مثل وحدات التحكم MicroNet أو 505/505E). باستخدام العزل بالمحول، تحمي الإلكترونيات الحساسة للتحكم من الضوضاء ذات الوضع المشترك وحلقات الأرض التي غالبًا ما توجد في بيئات المحركات والتوربينات الكبيرة.

المواصفات الفنية

إرشادات التثبيت

• تخطيط الأسلاك: قم بتوصيل أسلاك MPU بأطراف الإدخال للمحول. تأكد من أن الأسلاك الخارجة المتجهة إلى نظام التحكم هي كابلات ملتفة ومظللة.

• التأريض: يوفر المحول عزلًا جلفانيًا. يجب عادة تأريض درع الكابل من MPU إلى المحول عند طرف المحول، بينما يجب تأريض درع الكابل من المحول إلى وحدة التحكم عند طرف وحدة التحكم.

• سلامة الإشارة: تجنب توجيه خطوط إشارة MPU موازية لكابلات التيار المتردد عالية الجهد أو أسلاك الإشعال لتقليل التداخل الكهرومغناطيسي (EMI).

• استقلالية القنوات: كل من القنوات الأربعة معزولة كهربائيًا عن الأخرى. يمكنك استخدام هذه الوحدة لعزل الإشارات لما يصل إلى أربعة حساسات سرعة مختلفة (مثل الاستشعار الاحتياطي للسرعة على توربين واحد).

الأسئلة المتكررة (FAQs)

لماذا نستخدم محولًا بين MPU ووحدة التحكم؟

غالبًا ما تحتوي المحركات الصناعية الكبيرة على ضوضاء كهربائية كبيرة. يقوم المحول بفصل الاتصال الكهربائي المباشر (حلقة الأرض)، مما يضمن تمرير إشارة التردد فقط، مما يمنع تفسير "الضوضاء" على أنها سرعة المحرك.

هل تتطلب هذه الوحدة طاقة خارجية؟

لا. مثل الالتقاطات المغناطيسية التي تدعمها، فإن 1751-6058 جهاز سلبي. يستخدم الطاقة من إشارة التيار المتردد التي يولدها MPU للعمل.

هل يمكن استخدام هذه الوحدة مع مجسات القرب؟

لا. تم تصميم هذه الوحدة خصيصًا للالتقاطات المغناطيسية السلبية (MPU). تتطلب مجسات القرب النشطة (مجسات التيار الدوامي) مصدر طاقة مستمر وتنتج نوع إشارة مختلف غير متوافق مع هذا المحول العازل.

كيف يمكنني استكشاف قناة معينة؟
