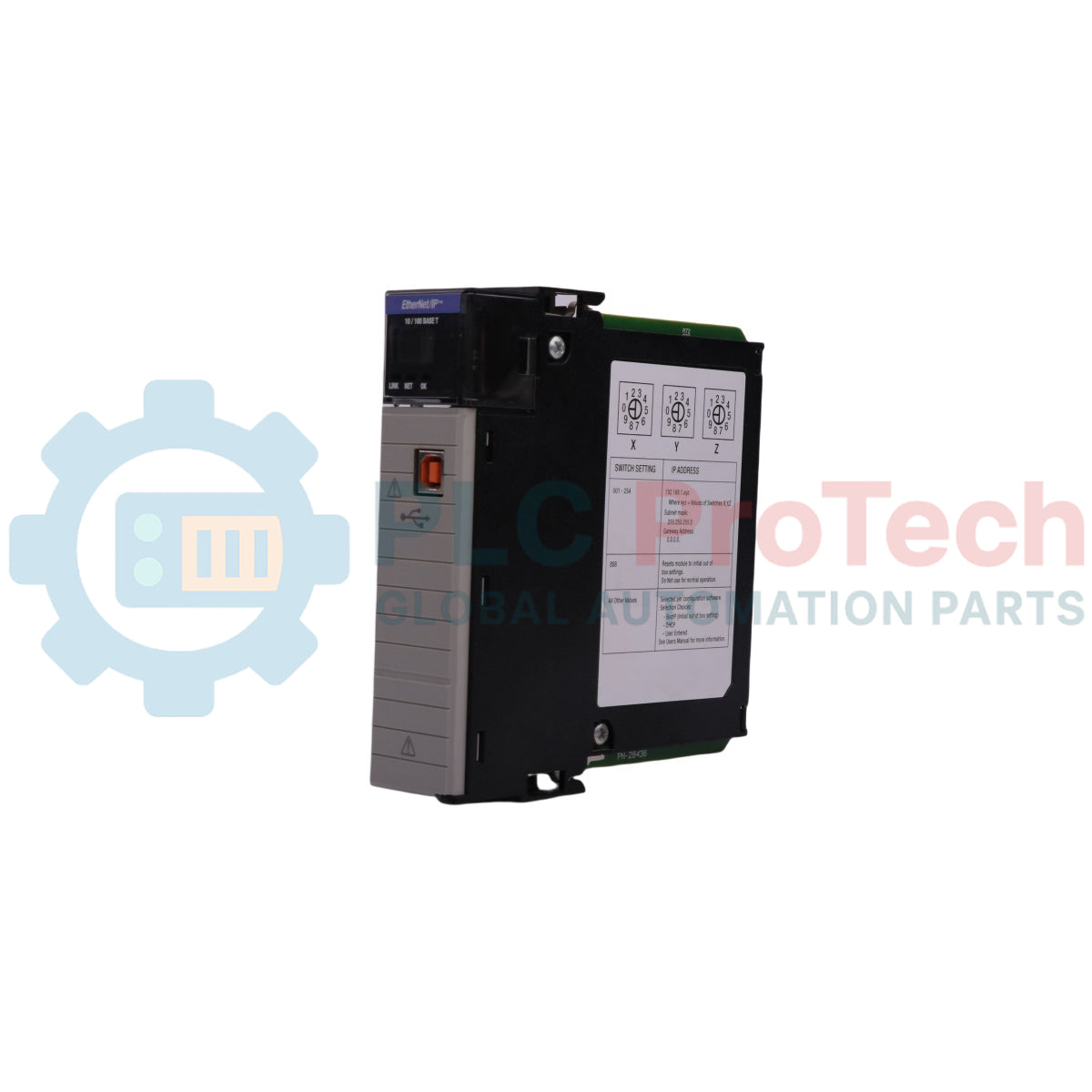

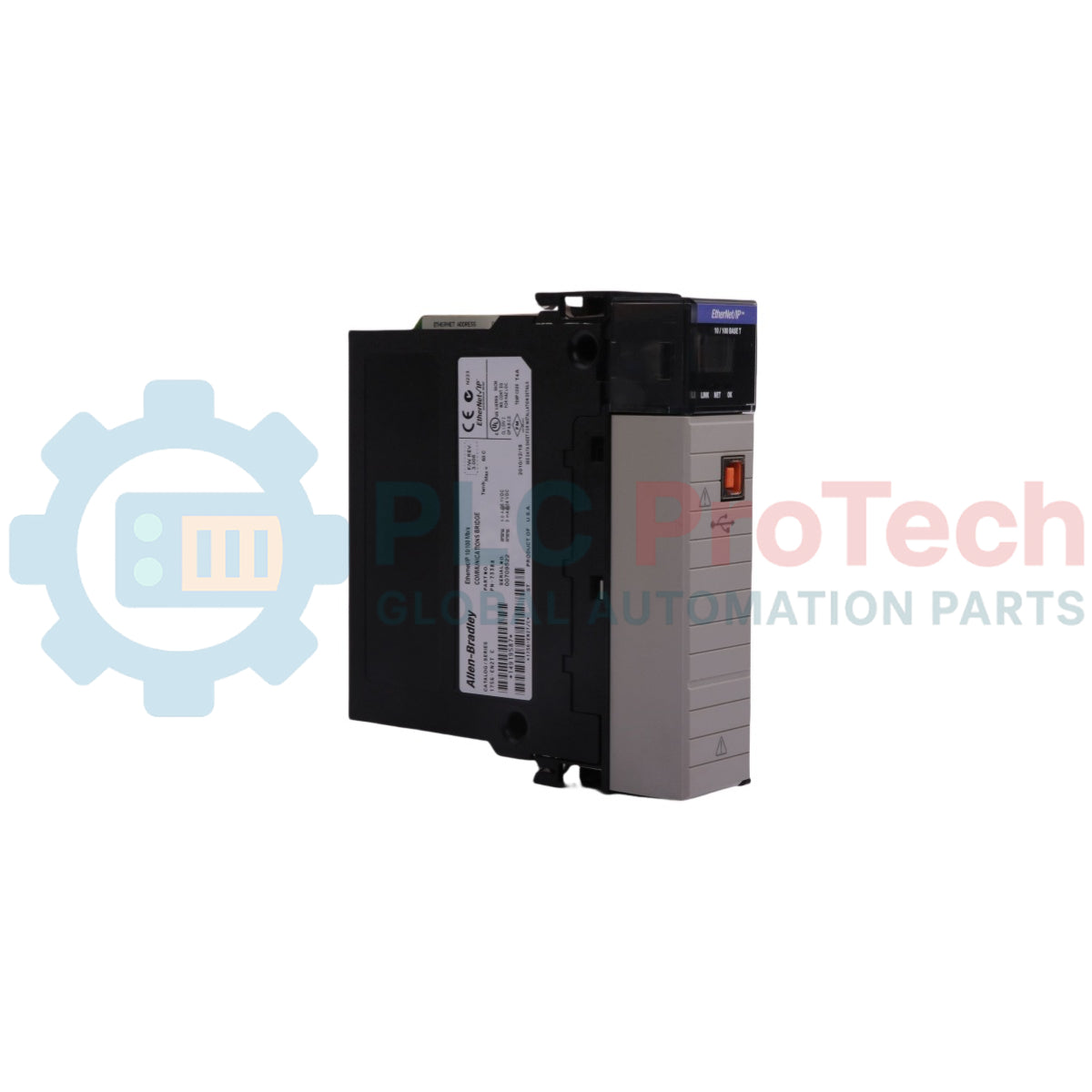

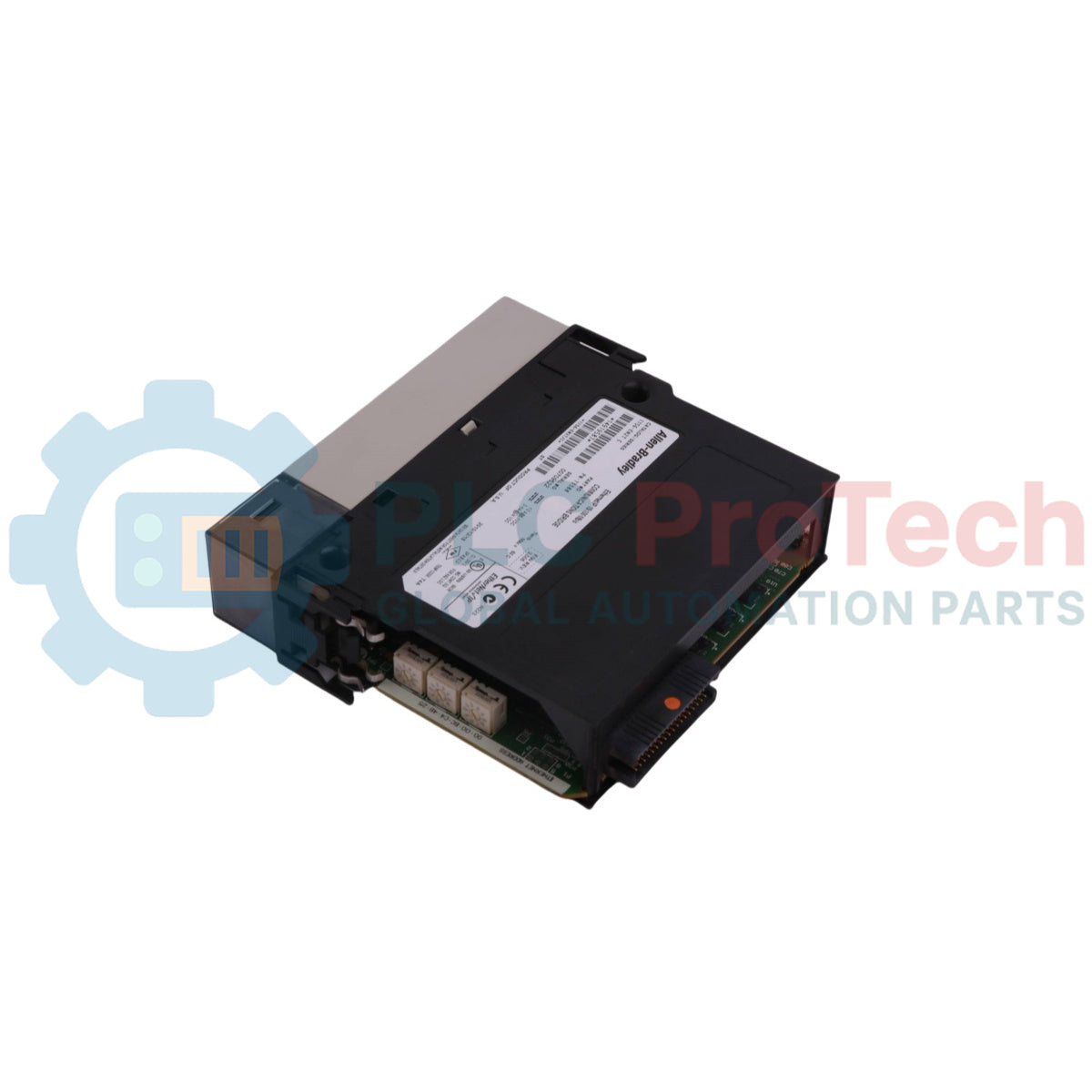

وحدة جسر إيثرنت/آي بي (EtherNet/IP) طراز 1756-EN2T من ألن-برادلي (Allen-Bradley) لـ كونترول لوجكس (ControlLogix)

نظرة عامة على المنتج وتكامل الشبكة

تُعد وحدة 1756-EN2T (1756EN2T) واجهة اتصال عالية الأداء مصممة لمنصة ControlLogix، وتوفر اتصالاً قويًا بتقنية EtherNet/IP للتحكم في الإدخال/الإخراج عالي السرعة والرسائل. وباعتبارها مكونًا أساسيًا لبنية Allen-Bradley المتكاملة (Allen-Bradley Integrated Architecture)، تدعم هذه الوحدة إيثرنت السريع (FE) بسرعة 10/100 ميجابت في الثانية، مما يتيح تبادل البيانات بسلاسة بين وحدات التحكم ووحدات الإدخال/الإخراج وأنظمة HMI/SCADA. تم تصميم وحدة 1756-EN2T للتعامل مع إنتاجية بيانات وعدد اتصالات أعلى بكثير مقارنة بوحدات ENBT القديمة، مما يجعلها المعيار الصناعي لتقليل اختناقات الشبكة في خلايا الأتمتة المعقدة وخطوط إنتاج السيارات ومرافق معالجة المياه.

البنية وقدرات الاتصال

تعمل وحدة 1756-EN2T كجسر بين اللوحة الخلفية ControlLogix وشبكة الإيثرنت، مستخدمةً بروتوكول الصناعة المشترك (CIP) لضمان اتساق البيانات عبر المؤسسة.

• سعة اتصال عالية: تدعم ما يصل إلى 128 اتصال Logix و 256 اتصال CIP، مما يسمح بتوسيع هائل في معماريات الإدخال/الإخراج اللامركزية.

• أداء الحزم: قادرة على معالجة ما يصل إلى 10,000 حزمة إدخال/إخراج في الثانية، مما يضمن تسليم بيانات الحركة والسلامة الحساسة للوقت بأقل قدر من التذبذب.

• مخططات الشبكة: تدعم مخططات Star و Tree القياسية. عند استخدامها بالاشتراك مع محولات Stratix، فإنها تسهل تكوينات الشبكة عالية التوفر.

• وظيفة الجسر: تسمح بالتشابك "من وحدة تحكم إلى وحدة تحكم" والاتصال "من وحدة تحكم إلى إدخال/إخراج" دون استهلاك حمل المعالج لإدارة الشبكة.

المواصفات الفنية

الأسئلة الشائعة الفنية المتكاملة

كيف تتعامل وحدة 1756-EN2T مع اكتشاف عنوان IP المكرر؟

تتميز الوحدة باكتشاف عنوان IP المكرر (ACD) المتكامل. عند التشغيل أو إعادة الاتصال، تتحقق الوحدة من الشبكة؛ إذا تم اكتشاف تعارض، فلن تنتقل الوحدة إلى حالة التشغيل، وستشير شاشة الحالة إلى الخطأ لمنع انقطاع الشبكة.

هل يمكن استخدام هذه الوحدة لتطبيقات الأمان SIL 2 أو SIL 3؟

نعم، تم تصنيف وحدة 1756-EN2T للاستخدام في تطبيقات CIP Safety. وتوفر القناة الاتصالية اللازمة لوحدات تحكم GuardLogix لإدارة الإدخال/الإخراج الآمن، بشرط أن يلتزم تصميم النظام الكلي بإرشادات السلامة من Rockwell Automation.

ما هي ميزة منفذ USB الموجود على اللوحة الأمامية؟

يُستخدم منفذ USB 1.1 المتكامل للبرمجة المحلية المؤقتة والتكوين. يسمح للمهندسين بالاتصال باللوحة الخلفية لتكوين عنوان IP للوحدة أو تحميل البرامج الثابتة دون الحاجة إلى اتصال إيثرنت نشط.

بروتوكولات الهندسة والتركيب

• مزامنة البرامج الثابتة: تأكد دائمًا من أن البرامج الثابتة للوحدة متوافقة مع إصدار Studio 5000 (Logix Designer) المستخدم. يمكن أن تؤدي المراجعات غير المتوافقة إلى ظهور رسائل "خطأ في تكوين الإدخال/الإخراج" في منظم وحدة التحكم.

• معايير الكابلات: بالنسبة للبيئات الصناعية ذات التداخل الكهرومغناطيسي العالي، استخدم كابلات زوج مجدول محمية (STP) من الفئة 5e (أو أعلى). تأكد من إدخال موصلات RJ45 بالكامل حتى تسمع صوت طقطقة للحفاظ على استقرار الاتصال تحت الاهتزاز.

• التباعد الحراري: على الرغم من أن الوحدة مصنفة لـ 60 درجة مئوية، تجنب وضع وحدات عالية الحرارة (مثل وحدات إخراج التيار المتردد عالية الكثافة) بجوار وحدة 1756-EN2T مباشرة لمنع ارتفاع درجة حرارة مجموعة شرائح الاتصال المحلية.

المزايا التشغيلية

تُعرف وحدة 1756-EN2T بـ أدائها الحتمي في البيئات عالية المتطلبات. تتيح قدرتها على دعم الإدخال/الإخراج الأحادي (Unicast I/O) تقليل حركة مرور الشبكة غير الضرورية مقارنة بطرق الإرسال المتعدد القديمة، مما يحرر عرض النطاق الترددي بفعالية لبيانات مستوى المؤسسة الأخرى. بفضل شاشة العرض الأبجدية الرقمية الواضحة التي تتحرك، يمكن لفرق الصيانة تحديد عنوان IP للوحدة وحالة التشخيص على الفور دون الحاجة إلى أدوات متخصصة، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR).
