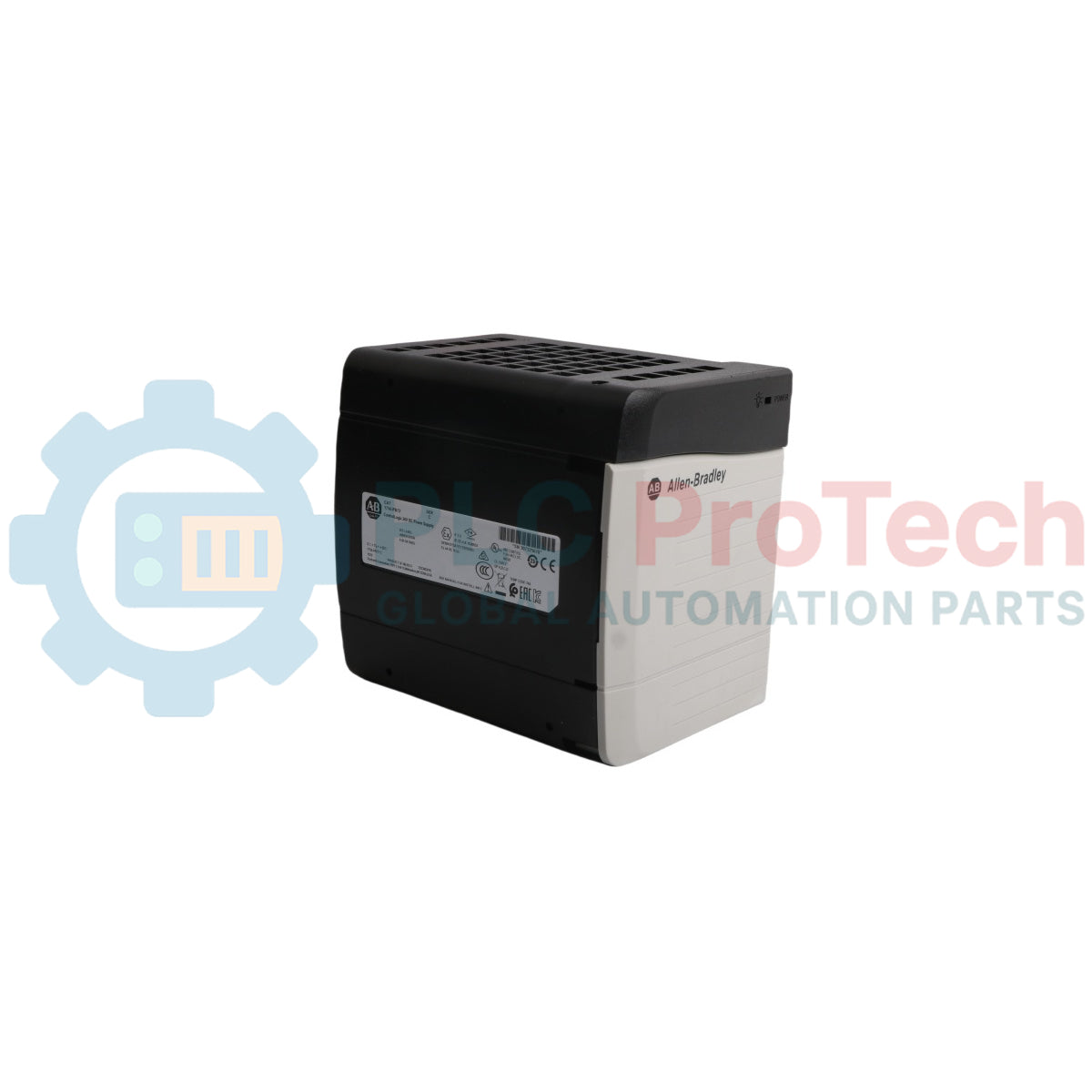

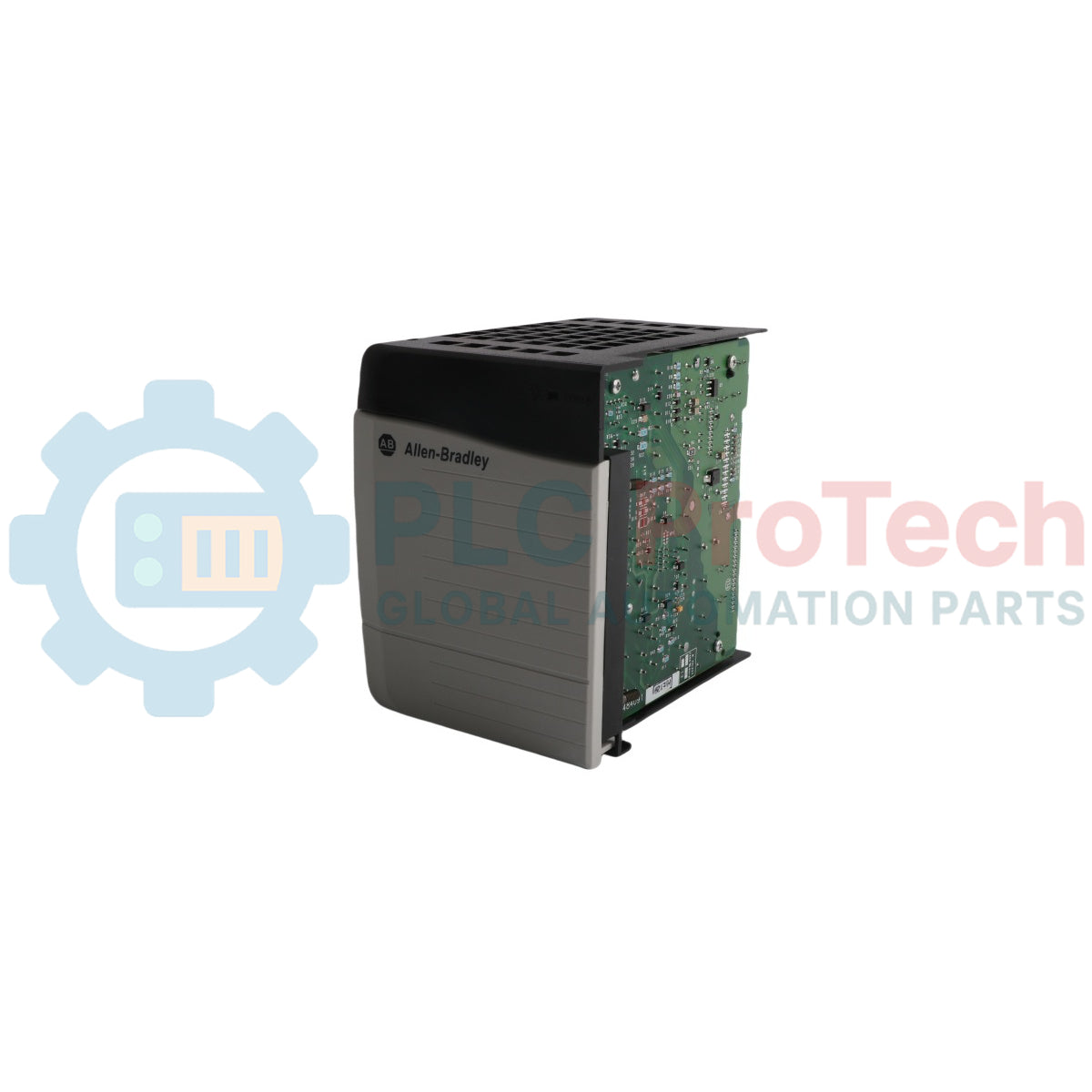

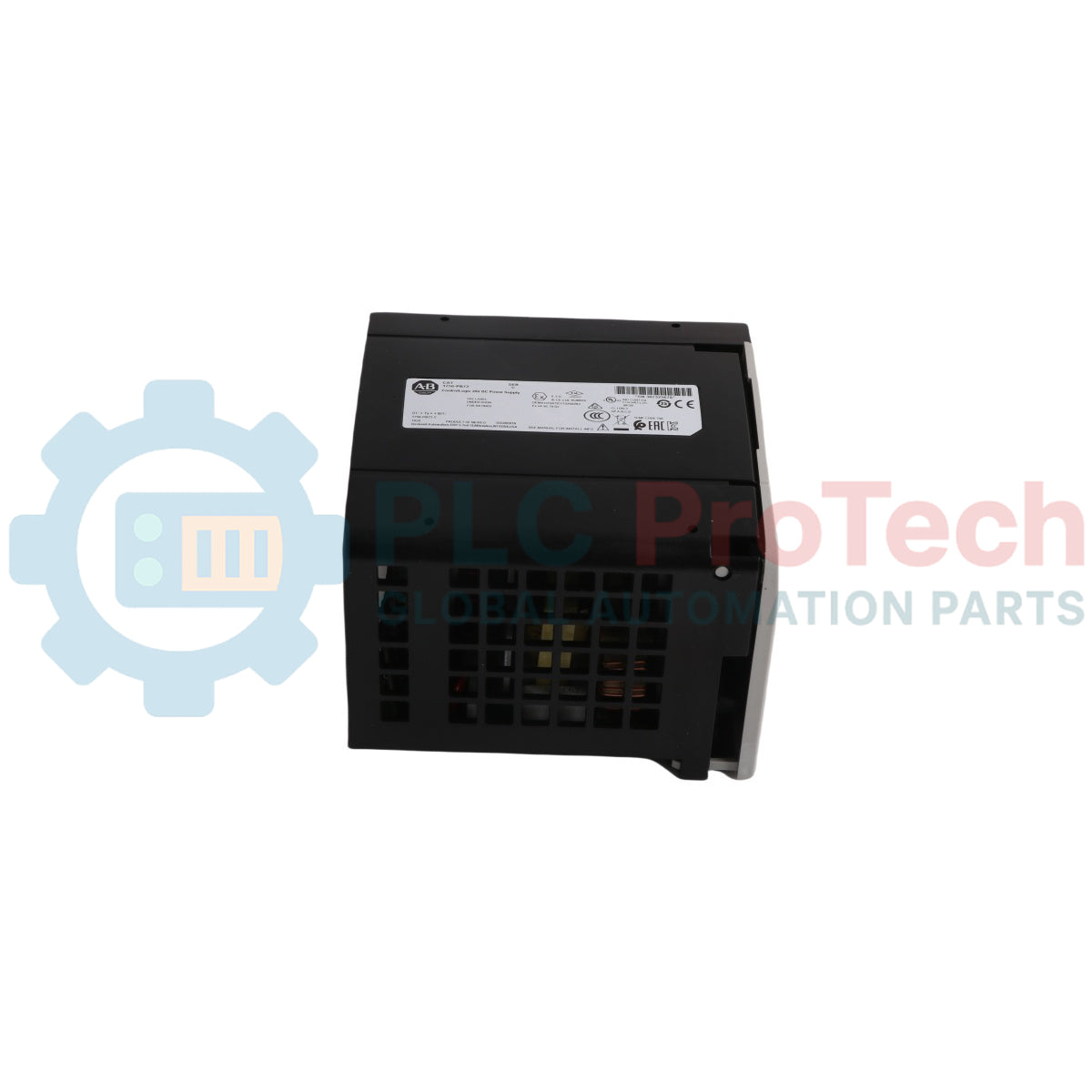

مزود طاقة ControlLogix بجهد 24 فولت تيار مستمر Allen-Bradley 1756-PB72

نظرة عامة على المنتج

يُعد 1756-PB72 مزود طاقة 24V DC Power Supply عالي الأداء، ومصممًا لنظام هيكل ControlLogix 1756 من Allen-Bradley. تتولى هذه الوحدة تحويل مصدر خارجي بجهد 24V DC إلى جهود اللوحة الخلفية المحددة (1.2V و3.3V و5.1V و24V DC) اللازمة لتشغيل معالجات ControlLogix ووحدات الإدخال/الإخراج ومحولات الاتصالات. وقد صُممت 1756-PB72 لتحقيق أقصى درجات الاعتمادية في البيئات الصناعية، إذ توفر قدرات محسّنة لاستمرارية التشغيل وحماية قوية من الارتفاعات العابرة في الجهد الكهربائي، مما يضمن تشغيلًا مستقرًا لبنى التحكم الحيوية.

الهندسة الوظيفية وسعة الحمل

صُممت 1756-PB72 لدعم تكوينات الهياكل عالية الكثافة. فهي توفر سعة تيار إجمالية تبلغ 13 Amps at 5.1V DC و2.8 Amps at 24V DC للوحة الخلفية. ويسمح تصميمها «النحيف» والقوي في الوقت نفسه بتركيبها على الجانب الأيسر من أي هيكل 1756 قياسي (بـ 4 أو 7 أو 10 أو 13 أو 17 فتحة)، مع توزيع الطاقة بكفاءة عبر اللوحة الخلفية بالكامل. وتتميز الوحدة بحماية مدمجة للدوائر الكهربائية ومؤشر LED للحالة على اللوحة الأمامية، مما يتيح لفرق الصيانة التحقق فورًا من سلامة دخل التيار المستمر ومنطق التحويل الداخلي.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما مدة «الاحتفاظ بالطاقة» في 1756-PB72؟صُممت الوحدة بمدة احتفاظ بالطاقة تبلغ نحو 35ms @ 24V DC. ويضمن ذلك قدرة معالج ControlLogix على تنفيذ إيقاف تشغيل منظم أو «مواصلة التشغيل» أثناء انخفاضات الجهد اللحظية وانقطاعات الطاقة القصيرة، من دون التسبب في عطل بالنظام أو فقدان البيانات المتطايرة.

هل يمكنني استخدام 1756-PB72 في تكوين طاقة احتياطي؟لا. تُعد 1756-PB72 مزود طاقة قياسيًا. ولتحقيق التكرار، ستحتاج إلى مزود الطاقة 1756-PB72R (احتياطي)، إلى جانب كابل 1756-CPR2 ومحول الهيكل 1756-PSCA2. صُممت PB72 القياسية للتطبيقات ذات مزود الطاقة الواحد التي تتطلب شدة تيار عالية، لكن لا تفرض فيها متطلبات المشروع وجود تكرار مادي.

كيف أحسب ما إذا كانت 1756-PB72 كافية لهيكلي؟يجب جمع متطلبات تيار اللوحة الخلفية (عند 5.1V و24V) لكل وحدة في الهيكل. وإذا تجاوز الإجمالي 13A عند 5.1V أو 2.8A عند 24V، فقد يتعرض النظام لإعادة تشغيل متقطعة. وتُعد أداة Integrated Architecture Builder (IAB) من Rockwell Automation الأداة الموصى بها لإجراء حسابات ميزانية الطاقة هذه بدقة.

دليل الهندسة الميدانية والتركيب

• متطلبات التوصيل: استخدم سلكًا نحاسيًا مصمتًا أو مجدولًا بحد أدنى 14 AWG (2.5 mm²) ومُصنّفًا لدرجة حرارة لا تقل عن 75°C لتوصيلات دخل التيار المستمر. تأكد من حماية مصدر 24V DC بمصهر مناسب أو قاطع دائرة لمنع حدوث أضرار أثناء حالة زيادة تيار مستمرة.

• تثبيت الهيكل: يُركّب مزود الطاقة في الطرف الأيسر من هيكل 1756. تأكد من إحكام ربط مسماري تثبيت الهيكل بعزم الربط المحدد (1.16 N•m) للحفاظ على اتصال تأريض متين، وهو أمر بالغ الأهمية لترشيح التداخل الكهرومغناطيسي الداخلي للوحدة.

• الخلوص البيئي: حافظ على خلوص لا يقل عن 2 inches (50 mm) أعلى مزود الطاقة وأسفله لضمان تدفق الهواء. وتُعد الحرارة المفرطة السبب الرئيسي لتعطل مزودات الطاقة؛ إذ إن ضمان التبريد بالحمل الحراري بصورة صحيحة يطيل بدرجة كبيرة عمر المكثفات الإلكتروليتية الداخلية.

المزايا الهندسية

توفر 1756-PB72 حلًا قويًا وموفرًا للمساحة للطاقة في خزائن التحكم التي تعمل بالتيار المستمر. ويضمن تصنيف العزل العالي (250V continuous) عدم وصول الضوضاء الكهربائية في جانب الحقل وحلقات التأريض إلى إلكترونيات اللوحة الخلفية الحساسة. وبالنسبة إلى المشتريات بين الشركات، فإن اختيار Allen-Bradley 1756-PB72 الأصلي يضمن التوافق الكامل مع سلسلة هياكل 1756 ويحافظ على شهادات UL وCSA وCE للنظام، مما يوفر أساسًا موثوقًا لأي مشروع أتمتة قائم على ControlLogix.
