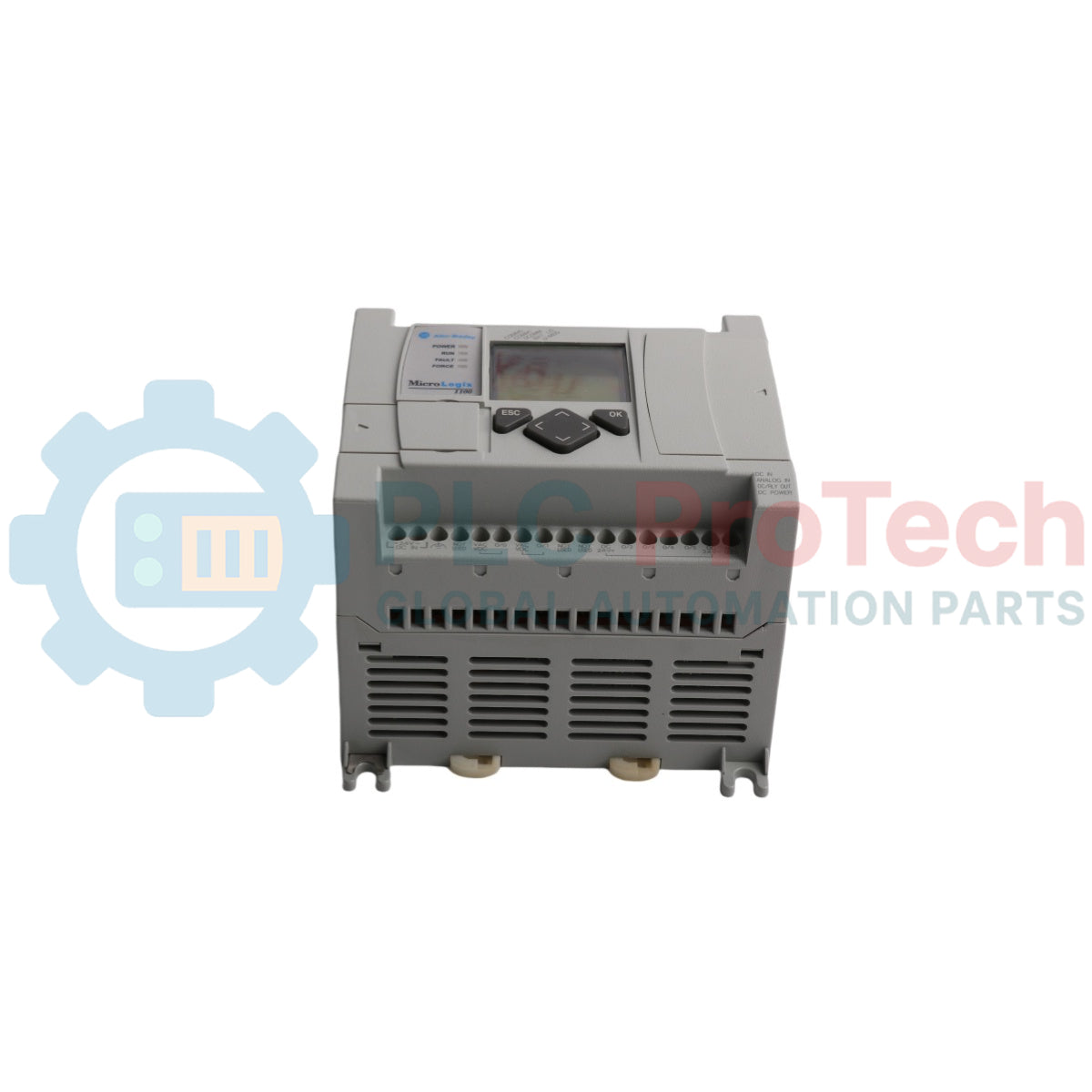

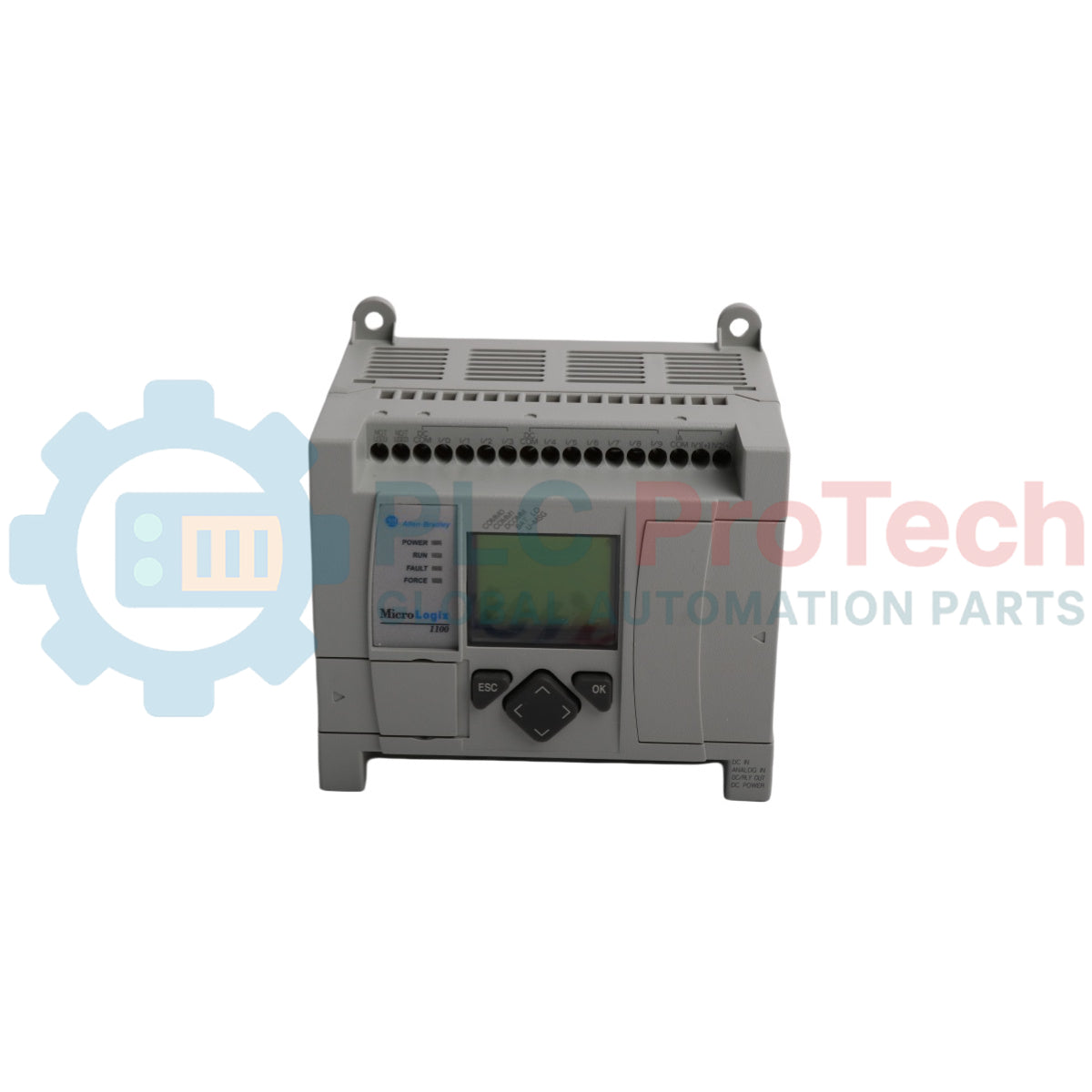

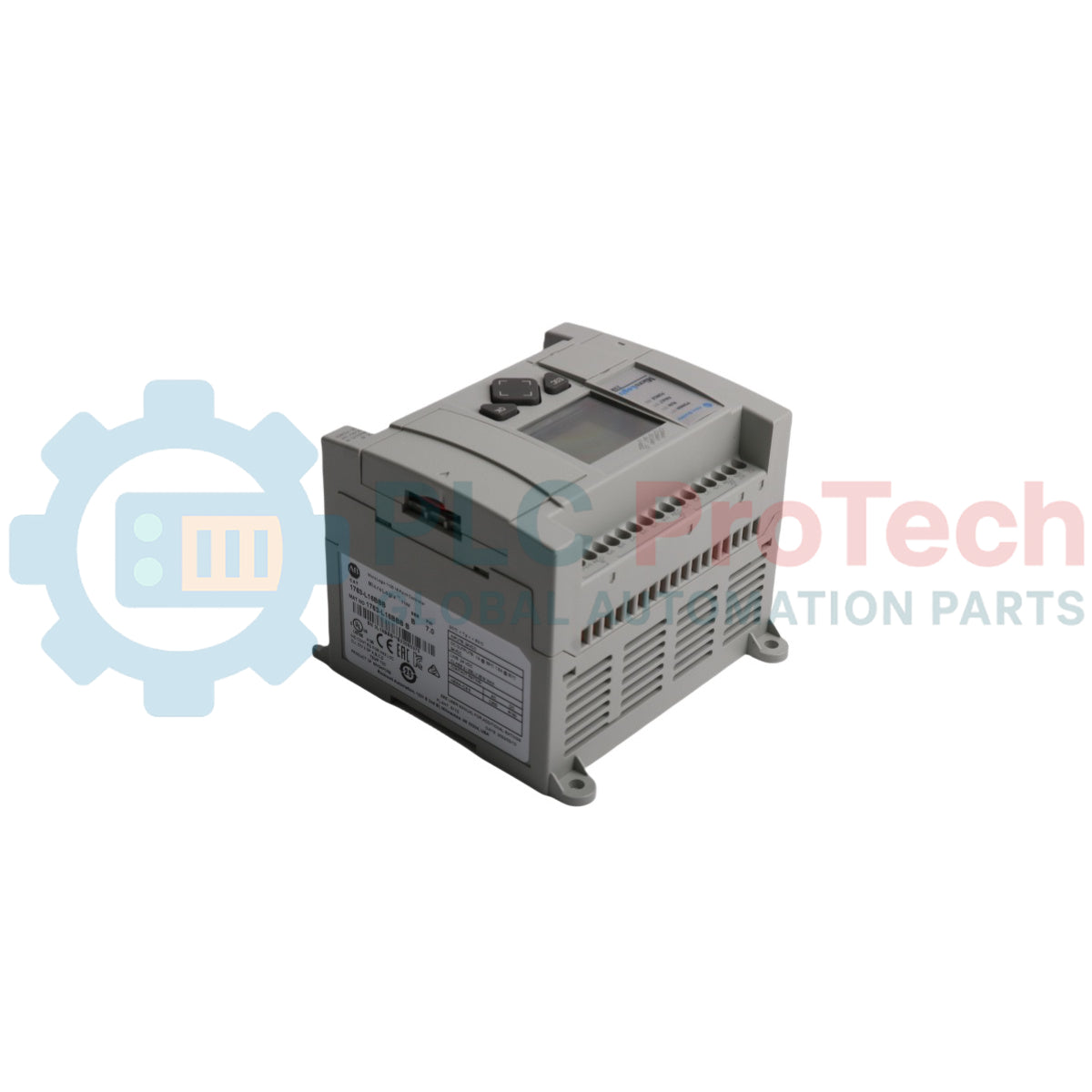

وحدة تحكم PLC ‏Allen-Bradley MicroLogix 1100 ذات 16 نقطة، الطراز 1763-L16BBB

نظرة عامة على المنتج

يُعد 1763-L16BBB (1763L16BBB) وحدة تحكم مدمجة ومتعددة الاستخدامات ضمن عائلة MicroLogix 1100، صُممت لتوفير ميزات متقدمة مثل التحرير عبر الإنترنت وEthernet/IP المدمج بسعر وحدات التحكم المنطقية القابلة للبرمجة الصغيرة. تحتوي هذه الوحدة على 16 نقطة إدخال/إخراج مدمجة (تتألف من 10 مداخل رقمية، ومدخلين تماثليين، و6 مخارج رقمية)، ما يجعلها خيارًا مفضلًا لمحطات المراقبة عن بُعد، وأتمتة المباني، والتحكم الموزع في قطاع النفط والغاز. يتيح  1763-L16BBB للمهندسين إجراء تغييرات برمجية لحظية دون إيقاف العملية، مما يلغي فعليًا فترة التوقف أثناء التشغيل الأولي. توفر شاشته LCD المدمجة تغذية راجعة تشخيصية فورية، وتتيح ضبط ملفات الأعداد الصحيحة والبتات الداخلية دون الحاجة إلى واجهة HMI خارجية.

التهيئة الفنية

يعمل 1763-L16BBB بمصدر طاقة 24 فولت تيار مستمر، ويتميز بترتيب متطور لنقاط الإدخال/الإخراج. يتكون قسم الإدخال من عشرة مداخل رقمية بجهد 24 فولت تيار مستمر، بما في ذلك أربعة مداخل عالية السرعة (40 كيلوهرتز) قادرة على عد النبضات عالية التردد واستشعار الحركة. بالإضافة إلى ذلك، يوفر مدخلين تماثليين للجهد بدقة 10 بت (0-10 فولت تيار مستمر) مدمجين مباشرة في الوحدة الأساسية. وقد جرى تحسين جانب الإخراج للتبديل عالي السرعة والمرونة، إذ يضم مخرجين FET بجهد 24 فولت تيار مستمر وأربعة مخارج مرحلية معزولة. وللاتصال، تتميز وحدة التحكم بمنفذي اتصال مزدوجين: منفذ مركب معزول RS-232/RS-485 ومنفذ EtherNet/IP كامل الميزات بسرعة 10/100 ميجابت في الثانية، مع دعم المراسلة بين الأجهزة والبرمجة عن بُعد عبر الشبكات المحلية أو واسعة النطاق.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكن استخدام 1763-L16BBB للتحكم في الحركة عالية السرعة؟

نعم، تتميز وحدة التحكم بمخرجين عاليي السرعة PTO (خرج قطار النبضات) أو PWM (تعديل عرض النبضة) عبر قنوات FET الخاصة بها. وهما مثاليان للتحكم الأساسي في المحركات الخطوية أو تعديل الصمامات التناسبية في الآلات المدمجة.

هل يتوافق منفذ Ethernet مع شبكات المكاتب القياسية؟

يستخدم منفذ EtherNet/IP موصلات RJ45 قياسية وبروتوكولات TCP/IP. ومع ذلك، ولضمان الموثوقية الصناعية، يُوصى باستخدام كابلات Cat5e أو Cat6 محمية لمنع انقطاع الإشارة الناتج عن كابلات المحركات عالية الجهد أو مغيرات التردد (VFDs).

ما وحدات التوسعة المتوافقة مع وحدة التحكم الأساسية هذه؟

يدعم  1763-L16BBB ما يصل إلى أربع وحدات توسعة للإدخال/الإخراج من السلسلة 1762. وتتصل هذه الوحدات بالجانب الأيمن من وحدة التحكم عبر واجهة ناقل، مما يتيح إضافة نقاط رقمية أو تماثلية أو نقاط استشعار درجة الحرارة (TC/RTD).

دليل الهندسة والتركيب

• قطبية مخرج FET: عند استخدام مخرجي FET بجهد 24 فولت تيار مستمر، تأكد من مراعاة القطبية بدقة. فعلى خلاف المخارج المرحلية، فإن مخارج FET ذات الحالة الصلبة حساسة للقطبية. وقد يؤدي عكس مصدر 24 فولت تيار مستمر أو توصيل الحمل إلى تعطل فوري لدائرة الإخراج.

• دقة الإشارة التماثلية: يشترك المدخلان التماثليان المدمجان بجهد 0-10 فولت تيار مستمر في خط عودة مشترك، ويوفران دقة تبلغ 10 بت. وللتطبيقات الدقيقة التي تتطلب دقة 12 أو 16 بت، أو لإشارات 4-20 مللي أمبير، استخدم وحدة التوسعة 1762-IF4 بدلًا من الأطراف المدمجة.

• أمان التحرير عبر الإنترنت: رغم أن  1763-L16BBB يدعم التحرير عبر الإنترنت، ينبغي للمهندسين التحقق من جميع تغييرات منطق السلالم في بيئة محاكاة قبل تطبيقها على عملية قيد التشغيل. فقد تؤدي التغييرات المفاجئة في قيم المؤقتات أو حالات المخارج أثناء دورة تشغيل الآلة إلى إجهاد ميكانيكي أو مخاطر تتعلق بالسلامة.

• الإحكام البيئي: على الرغم من أن الوحدة مصنفة للعمل عند درجات حرارة تصل إلى 65 درجة مئوية، فإنه عند تركيب وحدة التحكم في حاوية خارجية (مثل موقع رأس البئر)، يجب التأكد من تهوية الخزانة أو تزويدها بمشتت حراري لمنع بهتان شاشة LCD الداخلية بسبب التعرض المطول لظروف حرارية قاسية.
