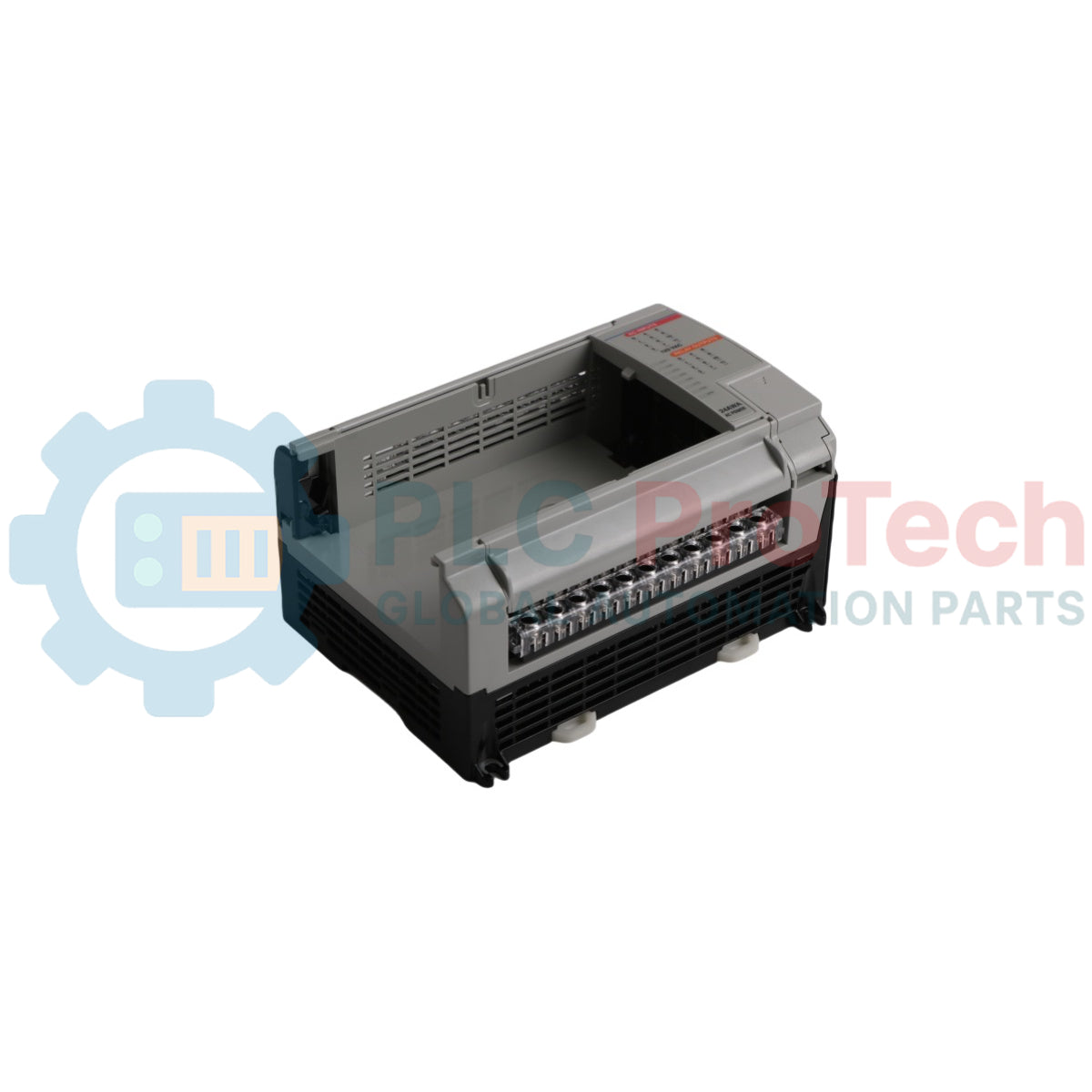

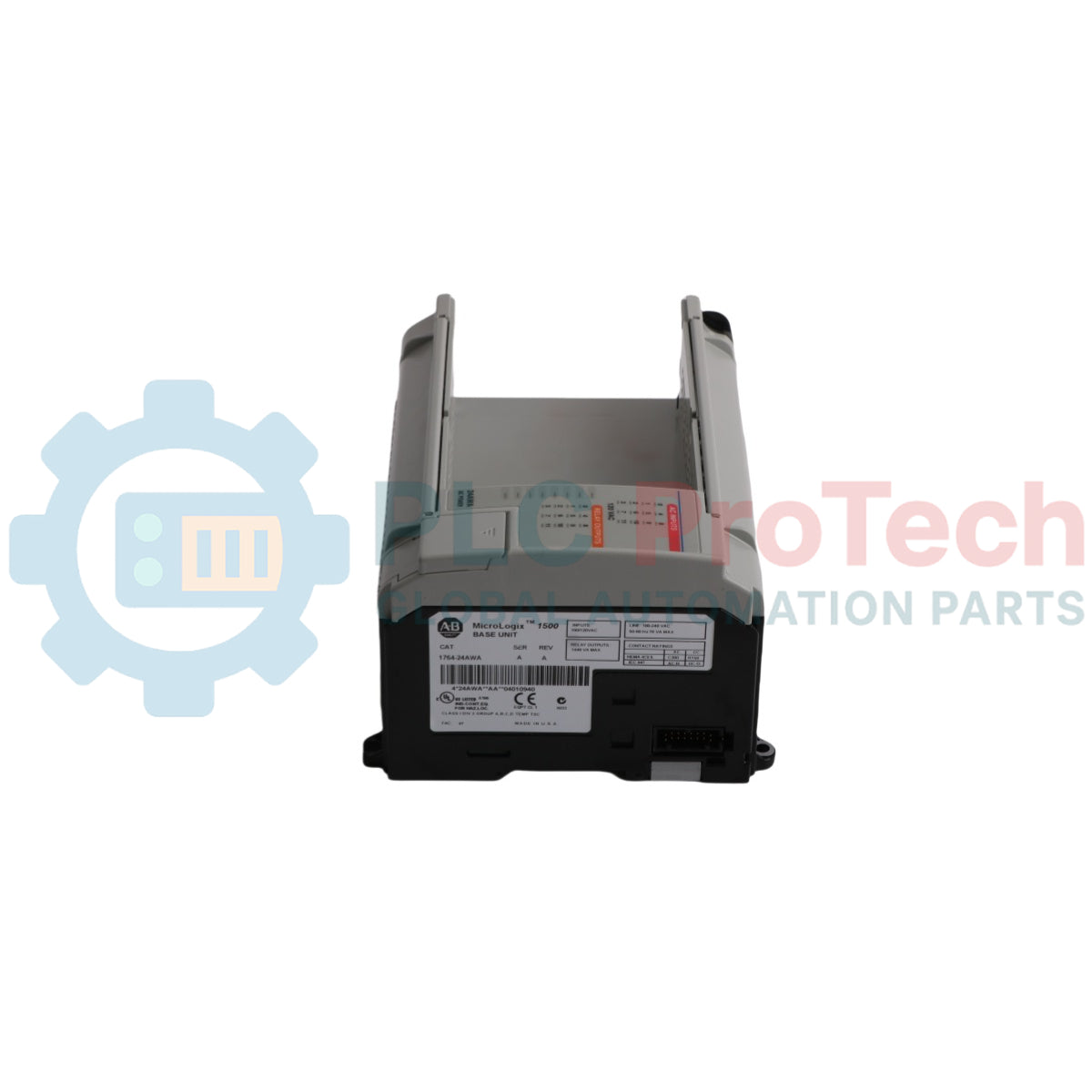

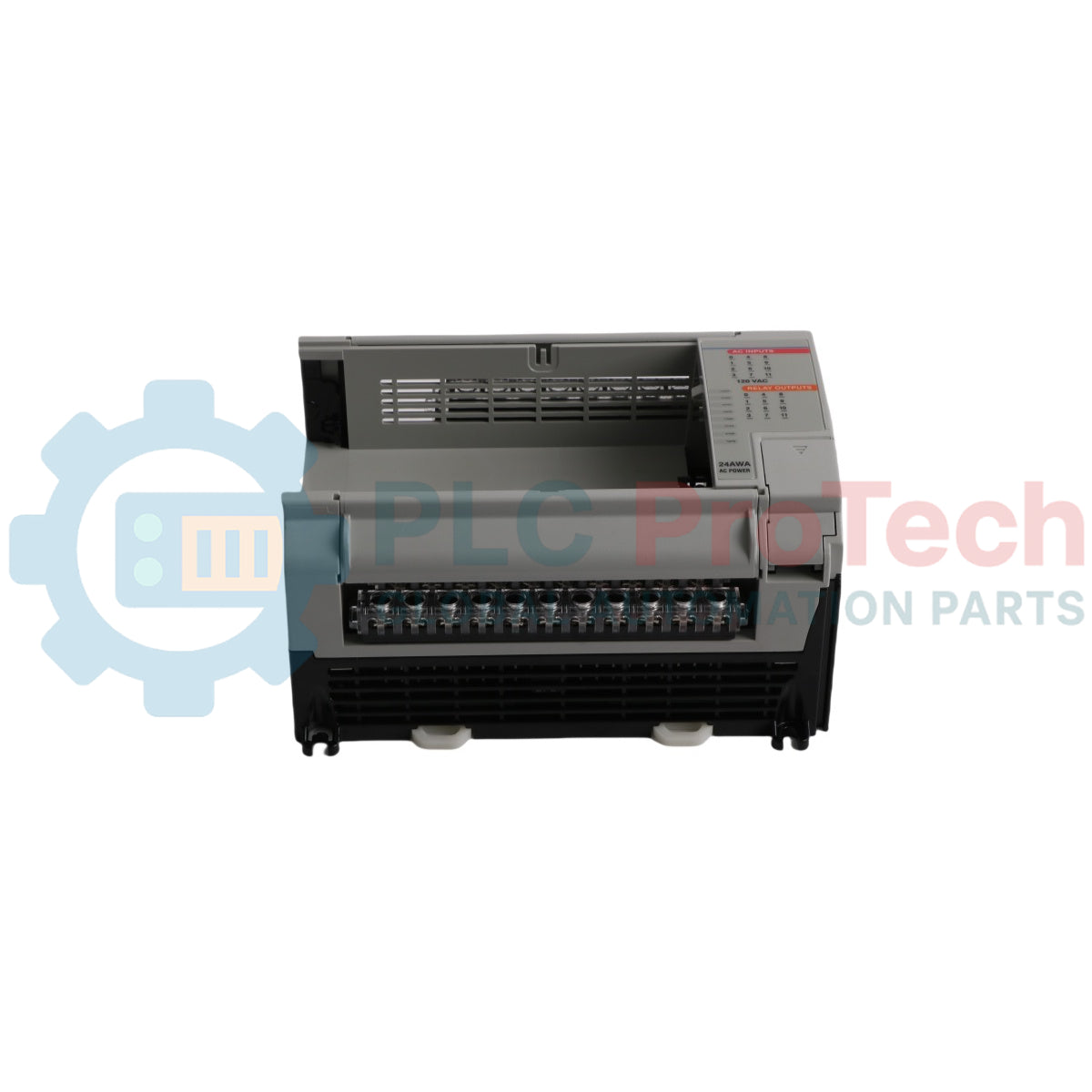

وحدة قاعدة Allen-Bradley MicroLogix 1500 ذات 24 نقطة، الطراز 1764-24AWA

نظرة عامة على المنتج

تعمل الوحدة  1764-24AWA (176424AWA) كقاعدة تأسيسية عالية الكثافة لنظام وحدة التحكم Allen-Bradley MicroLogix 1500. تتميز هذه الوحدة التي تعمل بجهد 120/240 VAC بوجود 24 نقطة إدخال/إخراج مدمجة، وقد صُممت خصيصًا لسد الفجوة بين وحدات التحكم المنطقية القابلة للبرمجة الصغيرة ووحدات الأنظمة المعيارية الأكبر حجمًا. وتُعد الوحدة  1764-24AWA مثالية للتحكم الموزع في إدارة مياه الصرف الصحي، والتعبئة الثانوية للمنتجات الدوائية، وخطوط التجميع الدقيقة، إذ توفر مصدر الطاقة الأساسي وواجهة الإدخال/الإخراج اللازمين لدعم معالج 1764-LRP أو 1764-LSP. ومن خلال فصل المعالج عن قاعدة الإدخال/الإخراج، تتيح هذه البنية إجراء الصيانة والترقيات بسرعة من دون إعادة توصيل الأسلاك، مما يخفض إجمالي تكلفة الملكية (TCO) بدرجة كبيرة ويقلل من وقت توقف النظام الحرج.

التهيئة الفنية

تستخدم الوحدة  1764-24AWA تصميمًا معماريًا منفصلًا، حيث تحتوي الوحدة الأساسية على مصدر الطاقة ودوائر الإدخال/الإخراج ومنافذ التوسعة. وهي مزودة بـ 12 مدخلًا معزولًا بجهد 120 VAC و12 مخرج مرحل، ما يجعلها متوافقة أصليًا مع الأجهزة الميدانية ذات الجهد العالي من دون الحاجة إلى مرحلات وسيطة. وتتميز الوحدة بمنفذ توسعة مدمج يدعم ما يصل إلى 16 وحدة Compact I/O من السلسلة 1769، مما يتيح قابلية توسع كبيرة. وقد صُمم مصدر الطاقة الداخلي للتعامل مع تقلبات الجهد الصناعية، بينما صُنفت مخارج المرحلات للتشغيل الشاق المتكرر، بما يضمن موثوقية ميكانيكية طويلة الأمد في البيئات عالية الاهتزاز أو ذات دورات التشغيل الكثيفة.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكنني تشغيل الوحدة الأساسية 1764-24AWA من دون وحدة معالج؟

لا. فالوحدة  1764-24AWA هي وحدة أساسية فقط. وتتطلب وحدة معالج 1764-LSP أو 1764-LRP موصولة بواجهة المقدمة لكي تعمل كوحدة تحكم منطقية قابلة للبرمجة متكاملة.

ما الحد الأقصى لمعدل تيار الخرج لملامسات المرحل؟

تُصنف مخارج المرحلات في الوحدة  1764-24AWA عادةً لتيار مستمر قدره 2.0 أمبير لكل نقطة، مع حمل متحكم به بحد أقصى يبلغ 1440 VA للتيار المتردد. احرص دائمًا على التحقق من متطلبات الحمل الحثي المحددة لديك بالاستناد إلى تصنيفات NEMA ICS الواردة في الدليل.

هل يمكن خلط وحدات التوسعة AC وDC مع هذه القاعدة AC؟

نعم. على الرغم من أن الوحدة الأساسية تستخدم مداخل بجهد 120 VAC، يمكنك إضافة وحدات توسعة Compact I/O من السلسلة 1769 (رقمية DC أو تماثلية أو للمزدوجات الحرارية) إلى الجانب الأيمن من الوحدة لتلبية متطلبات إشارات ميدانية متنوعة.

دليل الهندسة والتركيب

• تحذير بشأن التوصيل أثناء التشغيل للمعالج: لا تحاول أبدًا تركيب وحدة المعالج 1764-LSP/LRP أو إزالتها أثناء تزويد قاعدة  1764-24AWA بالطاقة. فقد يتسبب ذلك في حدوث قوس كهربائي عبر دبابيس اللوحة الخلفية، مما قد يؤدي إلى تلف ذاكرة المعالج أو حدوث عطل دائم في الأجهزة.

• إنهاء ناقل التوسعة: عند توسيع النظام باستخدام وحدات 1769 Compact I/O، تأكد من تركيب غطاء نهاية 1769-ECR أو 1769-ECL بإحكام في نهاية بنك الإدخال/الإخراج. فمن دون غطاء النهاية، سيظل ناقل الإدخال/الإخراج دائرة مفتوحة، وسيشير المعالج إلى حدوث عطل رئيسي غير قابل للاسترداد.

• كبح الأحمال الحثية: نظرًا إلى أن هذه الوحدة الأساسية تستخدم مخارج مرحلات، فإن تبديل الأحمال الحثية، مثل موصلات المحركات أو الملفات اللولبية، يولد قوة دافعة كهربائية عكسية كبيرة. ومن الضروري تركيب مغيرات جهد من أكسيد المعادن (MOV) أو دوائر كبح RC عبر أحمال التيار المتردد لمنع التداخل الكهرومغناطيسي من إعادة ضبط المنطق الداخلي للمعالج.
