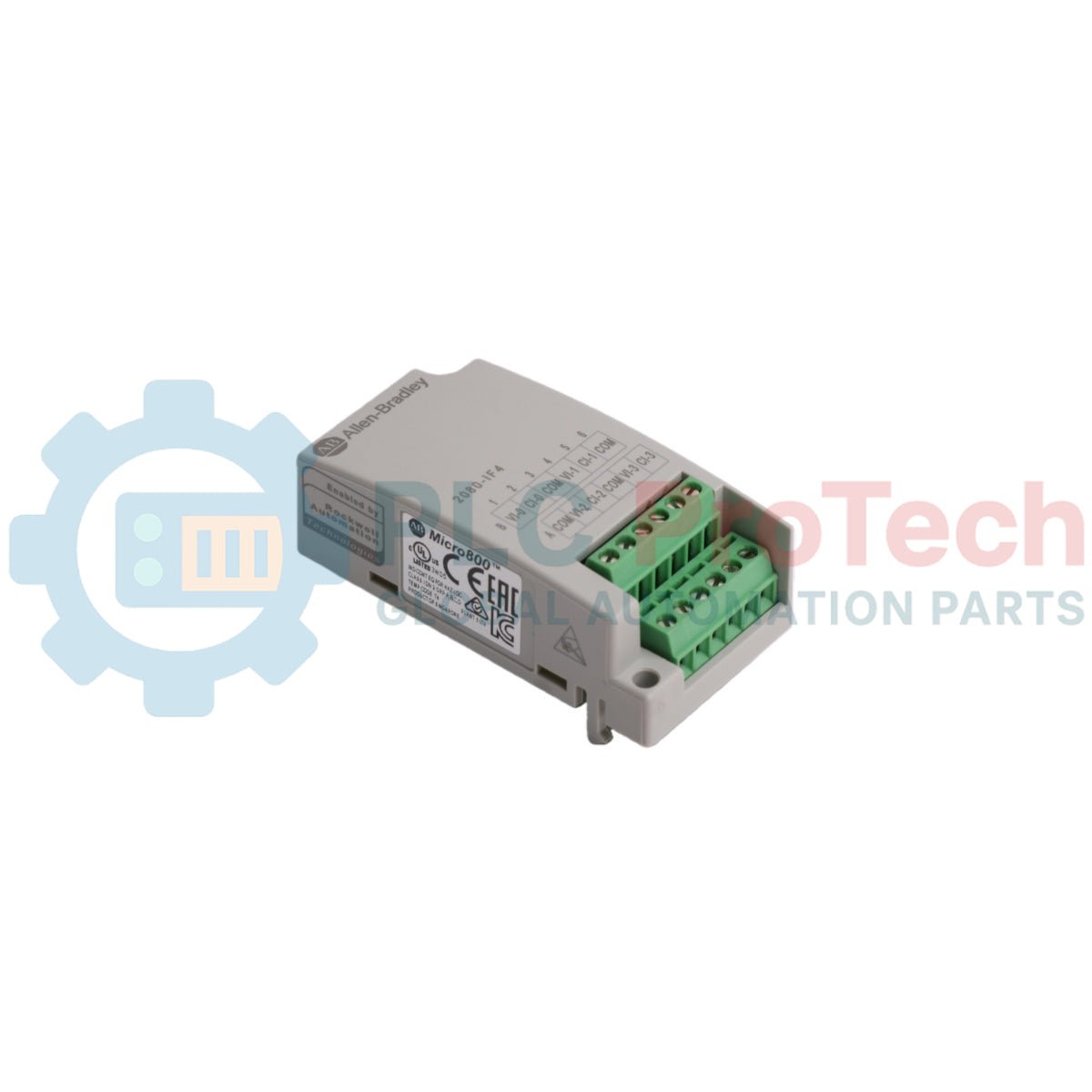

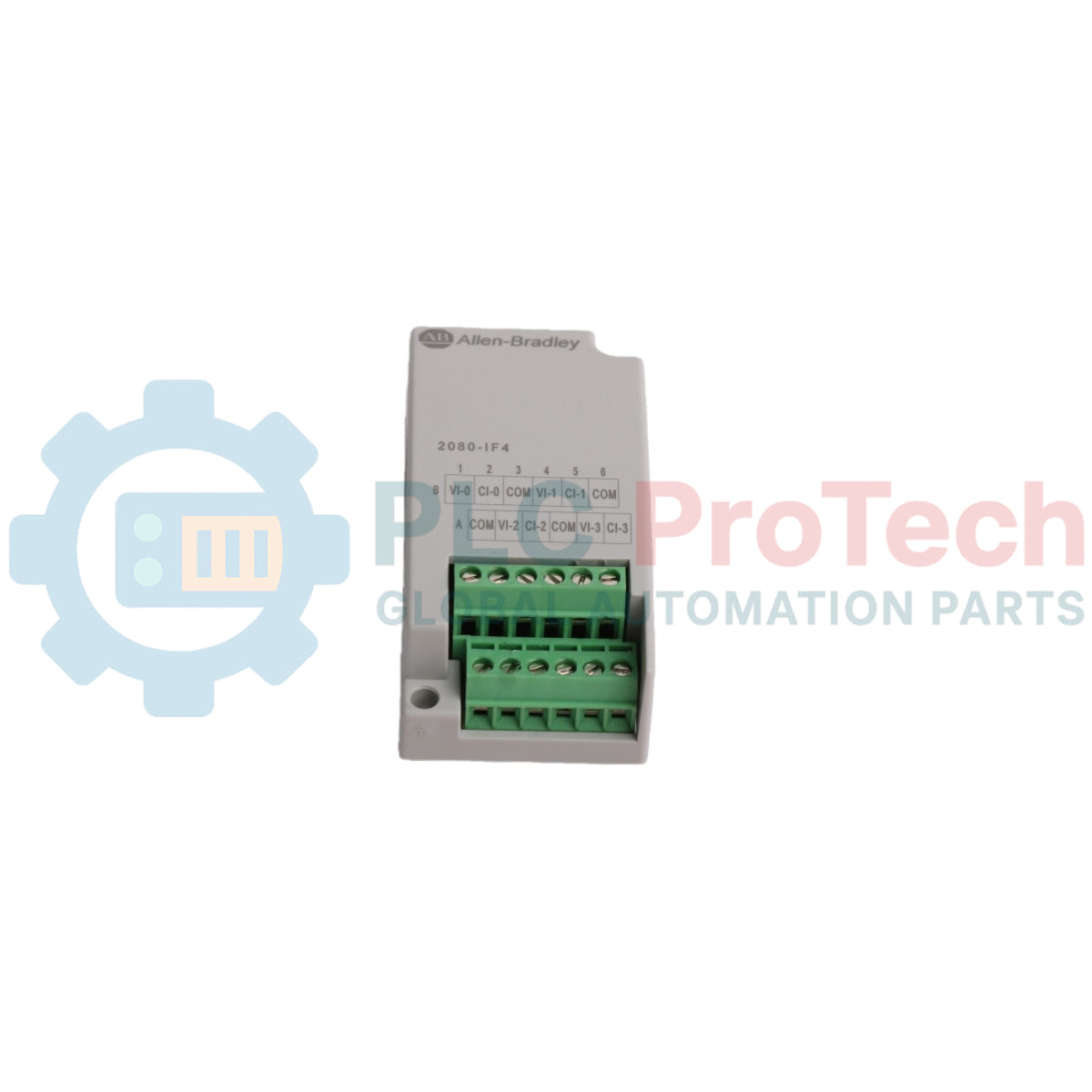

2080-IF4 آلن برادلي Micro800 وحدة إدخال تماثلية 4 قنوات

نظرة عامة على المنتج

إن 2080-IF4 (2080IF4) هو وحدة توسعة إدخال تناظري عالية الكثافة مصممة خصيصًا لإطار عمل Allen-Bradley Micro800 PLC. تُعد هذه الوحدة ذات الـ 4 قنوات، وغير المعزولة، أحادية القطبية، ذات جهد/تيار إدخال، مكونًا حيويًا في القطاعات الصناعية التي تتطلب دقة عالية مثل معالجة المياه، والتحكم في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وتجهيز الأغذية. من خلال توفير التقاط بيانات عالي الدقة، تُمكّن 2080-IF4 المراقبة في الوقت الفعلي لأجهزة استشعار الضغط ودرجة الحرارة والتدفق. يقلل دمجها السلس في وحدات التحكم Micro820 و Micro830 و Micro850 من حجم النظام مع زيادة دقة الإشارة، مما يقلل بشكل مباشر من وقت التوقف التشغيلي ويمنع تأخير الاستشعار إلى المنطق في الحلقات الحيوية.

التكوين الفني

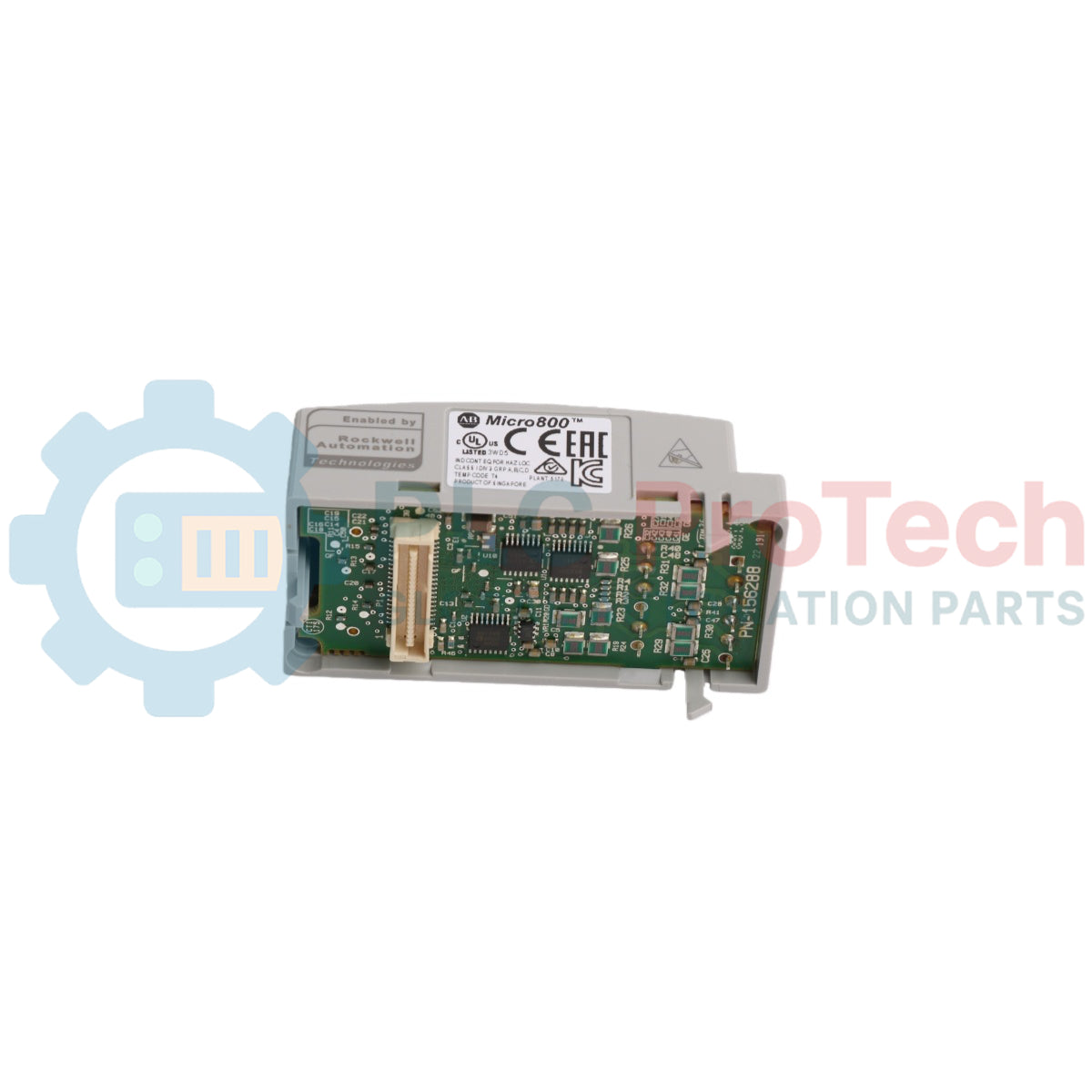

يستخدم 2080-IF4 بنية توصيل مصممة لتعزيز قدرات الإدخال/الإخراج لسلسلة وحدات التحكم Micro800 دون زيادة العرض الفعلي للتجميع المثبت على السكة. تدعم الوحدة كلاً من حلقات التيار 0-20 مللي أمبير وإشارات الجهد 0-10 فولت تيار مستمر، وتتميز بدقة 14 بت تضمن تحكمًا دقيقًا في المتغيرات التناظرية. يُعطي تصميم الأجهزة الأولوية لاستهلاك منخفض للطاقة، حيث تسحب الطاقة مباشرة من اللوحة الخلفية، وتستخدم كتلة طرفية قابلة للإزالة لتسهيل الاستبدال السريع في الميدان. وهي مصممة للبيئات الصناعية التي ينتشر فيها التداخل الكهرومغناطيسي (EMI)، وتستخدم ترشيحًا داخليًا للحفاظ على سلامة الإشارة أثناء أخذ عينات البيانات عالية السرعة.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف أقوم بتكوين نوع الإدخال للقنوات الفردية على 2080-IF4؟

يتم تعريف وضع الإدخال (الجهد مقابل التيار) ضمن بيئة برنامج Connected Components Workbench (CCW). يجب على المستخدمين تحديد تكوين القناة المحدد في خصائص الوحدة لمطابقة التوصيلات المادية للجهاز الميداني.

هل تدعم هذه الوحدة إشارات الإدخال ثنائية القطب مثل -10 إلى +10 فولت تيار مستمر؟

لا، تم تصميم 2080-IF4 للإشارات أحادية القطب فقط (0-10 فولت تيار مستمر أو 0-20 مللي أمبير). لتطبيقات ثنائية القطب، يجب استخدام وحدة توسعة مختلفة أو مُكيف إشارة لإزاحة الإشارة إلى النطاق الموجب.

هل يمكن تبديل 2080-IF4 أثناء تشغيل وحدة التحكم Micro800؟

لا يُنصح بذلك. يجب فصل الطاقة عن وحدة التحكم قبل إدخال أو إزالة وحدات التوصيل لمنع حدوث ارتفاعات كهربائية قد تتلف اللوحة الخلفية أو دوائر الوحدة.

دليل الهندسة والتركيب

• حماية الإشارة والتأريض: للتخفيف من ضوضاء الوضع المشترك، استخدم دائمًا كابلات مجدولة ومحمية للإشارات التناظرية. تأكد من تأريض الدرع من طرف واحد فقط (عادةً عند جانب PLC) لمنع حلقات التأريض التي يمكن أن تُحدث أخطاء قياس كبيرة في الوحدات ذات دقة 14 بت.

• الإدارة الحرارية: عند تثبيت وحدات 2080-IF4 متعددة في هيكل Micro850 واحد، تأكد من وجود مسافة عمودية لا تقل عن 50 مم فوق وتحت وحدة التحكم. وهذا يحافظ على تدفق هواء الحمل الحراري الطبيعي، مما يمنع تراكم الحرارة الموضعي الذي قد يسبب انحرافًا في الدقة المعايرة.

• حماية حلقة التيار: عند استخدام تكوين 0-20 مللي أمبير، تأكد من تنظيم مصدر طاقة الحلقة الخارجي. لا توفر 2080-IF4 طاقة الحلقة؛ إنها تعمل كجهاز قياس سلبي. يمكن أن يؤدي إضافة مصهر سريع المفعول بالتسلسل مع حلقة التيار إلى حماية الوحدة من ظروف التيار الزائد العرضية.
