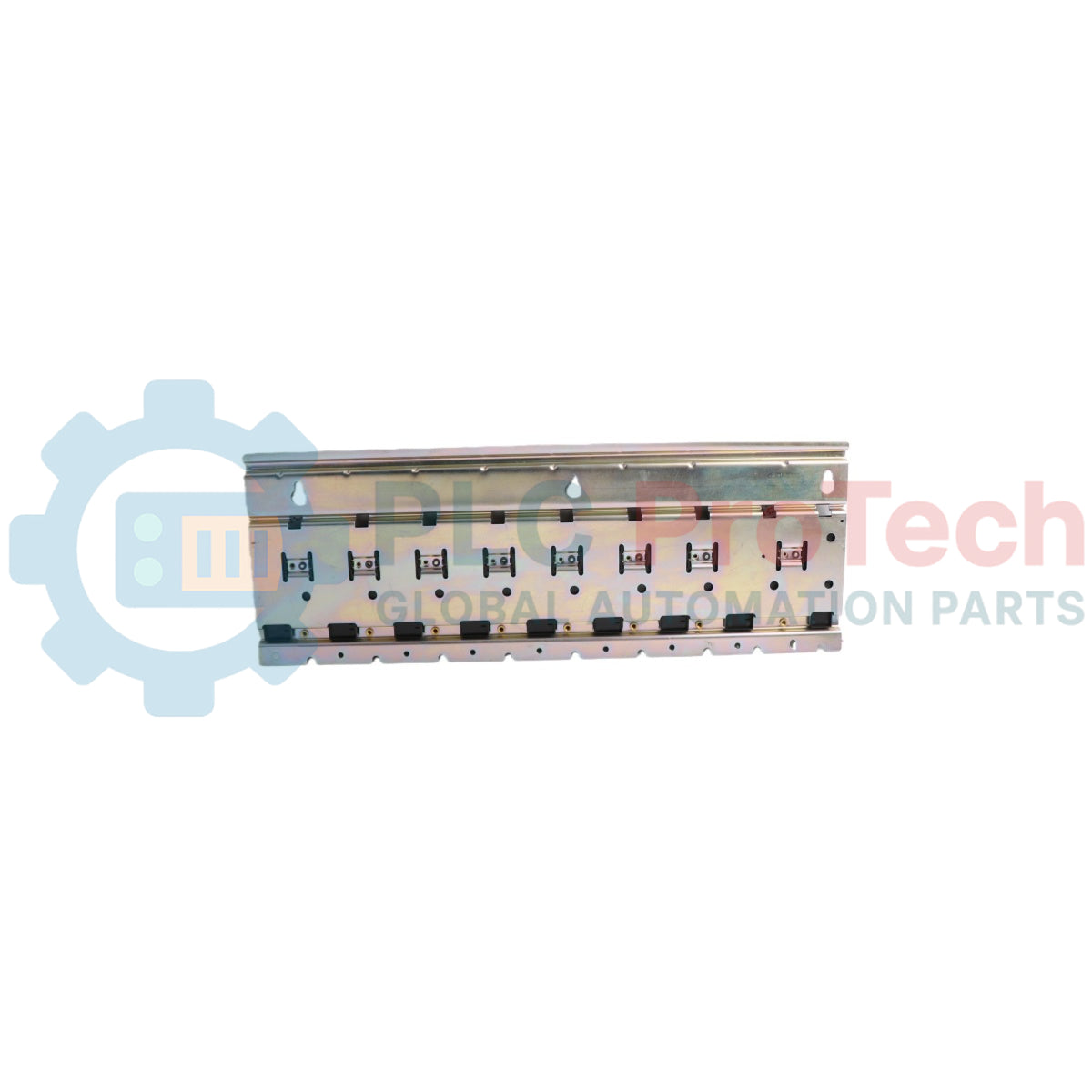

سكة طاقة رفيعة بأربع مواضع Kinetix 6000 2094-PRS4 من Allen-Bradley

نظرة عامة على المنتج وأساس البنية التحتية

يُعد 2094-PRS4 (2094PRS4) سكة طاقة نحيفة متخصصة ضمن عائلة محركات السيرفو متعددة المحاور Kinetix 6000. يعمل هذا السكة ذات 4 مواضع كعمود فقري مادي وكهربائي لنظام المحرك، حيث يوفر واجهة التثبيت وتوزيع ناقل التيار المستمر عالي الجهد لوحدة المحور المتكاملة (IAM) ووحدات المحور الإضافية حتى ثلاثة وحدات (AM). تم تصميم 2094-PRS4 لتبسيط بناء الخزانات من خلال القضاء على الحاجة إلى توصيلات كهربائية معقدة بين المحركات الفردية. باستخدام لوحة خلفية مشتركة للطاقة وإشارات التحكم، تتيح السكة كفاءة طاقة "ناقل التيار المستمر المشترك" وتوفر أساسًا صلبًا مقاومًا للاهتزاز لأنظمة التحكم في الحركة عالية الأداء.

هيكل الأجهزة وديناميكيات اللوحة الخلفية

يُعد 2094-PRS4 مكونًا سلبيًا يسهل توزيع طاقة التيار المستمر عالي الجهد وطاقة التحكم منخفضة الجهد عبر مجموعة المحركات.

• تكوين الفتحات: يحتوي على 4 مواضع مخصصة. الموضع الأيسر مخصص لوحدة المحور المتكاملة (IAM)، بينما تدعم الفتحات الثلاثة المتبقية أي تركيبة من وحدات المحور أو وحدات المقاومة.

• ناقل التيار المستمر المتكامل: يحتوي على دبابيس تيار عالي تربط ناقل التيار المستمر عبر جميع الوحدات، مما يسمح باستخدام الطاقة المتجددة من محرك فرملة واحد فورًا بواسطة محرك تسريع آخر.

• توزيع طاقة التحكم: يوزع طاقة التحكم 24 فولت تيار مستمر المطلوبة لمنطق المحرك ودارات السلامة، مما يقلل من عدد نقاط التوصيل الخارجية.

• تصميم معياري: جزء من سلسلة "نحيفة"، مصمم لتقليل عمق وعرض اللوحة، مما يسمح بعدد أكبر من المحاور في مساحة أصغر للحاوية.

المواصفات الفنية

الأسئلة الفنية المتكاملة

هل يمكنني تركيب محور خامس على سكة الطاقة 2094-PRS4؟

لا. 2094-PRS4 محدود ماديًا بأربعة فتحات فقط. إذا كان تطبيقك يتطلب خمسة محاور أو أكثر، يجب الترقية إلى سكة أكبر مثل 2094-PRS5 أو 2094-PRS8، أو استخدام سكة ثانية مع كابل موسع للناقل.

هل أحتاج إلى تغطية الفتحات غير المستخدمة على سكة الطاقة؟

نعم. للحفاظ على السلامة الكهربائية ومنع دخول الأوساخ إلى موصلات ناقل التيار المستمر عالي الجهد، يُنصح بشدة باستخدام أغطية الفتحات 2094-PRF على أي موضع لا يحتوي على وحدة محور مثبتة.

كيف يتم تأريض سكة الطاقة؟

يجب تركيب 2094-PRS4 على لوحة فرعية موصلة (غير مطلية). تحتوي على دبابيس تأريض مخصصة يجب ربطها بالأرضي الرئيسي للنظام لضمان عمل فلاتر التداخل الكهرومغناطيسي (EMI) في الوحدات المرفقة بشكل صحيح.

بروتوكولات الهندسة والتركيب

• متطلبات عزم التثبيت للوحدة: عند تثبيت وحدة Kinetix 6000 على 2094-PRS4، يجب شد البراغي إلى 2.26 نيوتن متر (20 رطل-إنش). الشد غير الكافي قد يسبب مسارات مقاومة عالية على ناقل التيار المستمر، مما يؤدي إلى أعطال "انخفاض جهد الناقل" وارتفاع حرارة موضعية.

• دقة المحاذاة: قبل شد البراغي، تأكد من محاذاة موصلات اللوحة الخلفية للوحدة تمامًا مع دبابيس 2094-PRS4. إجبار الوحدة على دخول سكة غير محاذية قد يؤدي إلى انحناء الدبابيس وخلل دائم "عطل الناقل".

• استواء اللوحة: تأكد من أن سطح التثبيت مستوٍ تمامًا. قد يسبب انحناء اللوحة الفرعية انثناء السكة، مما قد يجهد مسارات الدوائر المطبوعة الداخلية ويسبب أخطاء اتصال متقطعة بين الوحدات.

مزايا هندسية

يتميز 2094-PRS4 بـتبسيط متوسط زمن الإصلاح (MTTR). نظرًا لأن جميع إشارات الطاقة والتحكم تمر عبر السكة، يمكن استبدال وحدة المحور في دقائق فقط عن طريق فك برغيين وتبديل الوحدة—دون الحاجة إلى توصيلات كهربائية معقدة. هذه المودولارية، إلى جانب فوائد توفير الطاقة لناقل التيار المستمر المشترك، تجعل 2094-PRS4 الخيار الأمثل للبنية التحتية للأنظمة متعددة المحاور في صناعات التعبئة، التحويل، والطباعة.
