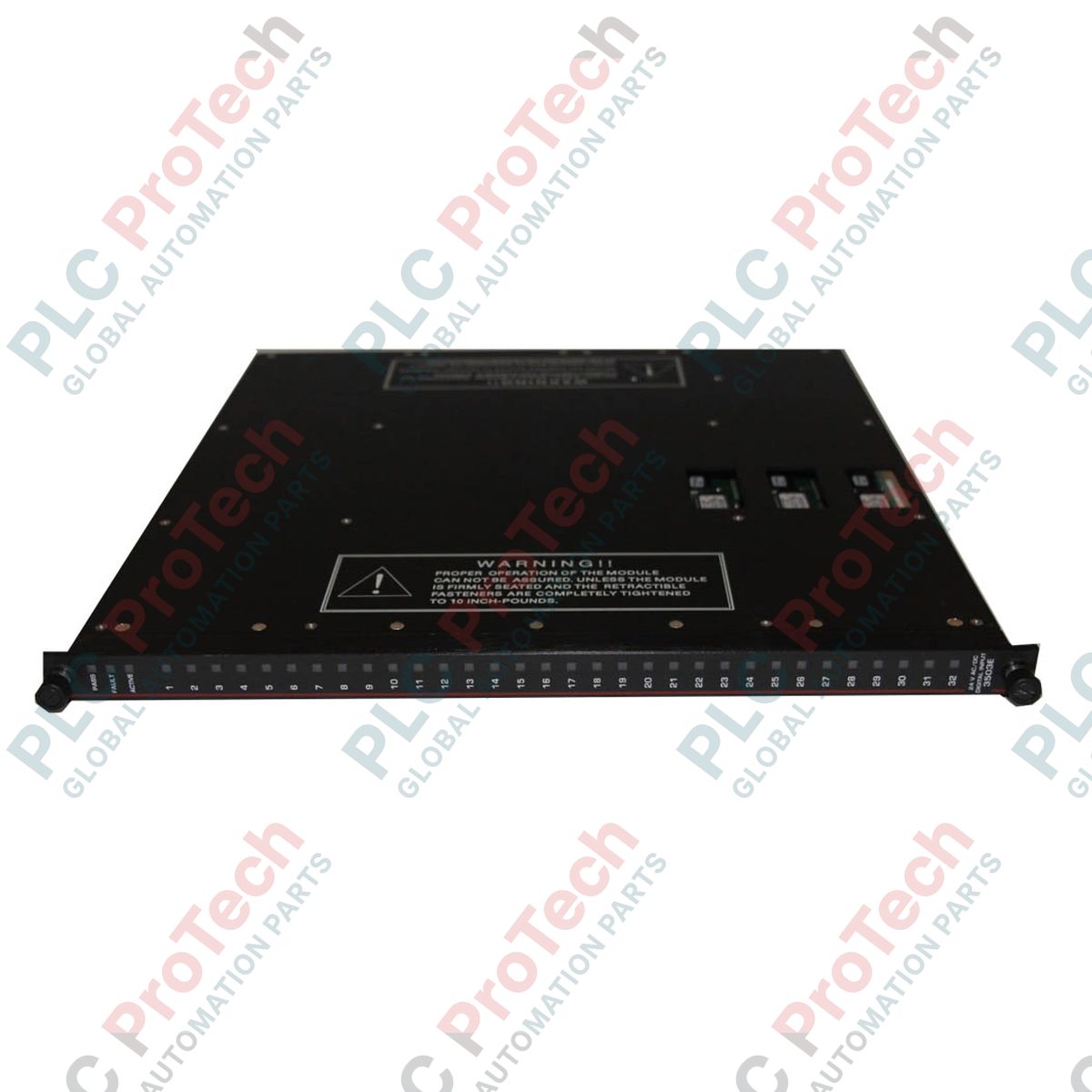

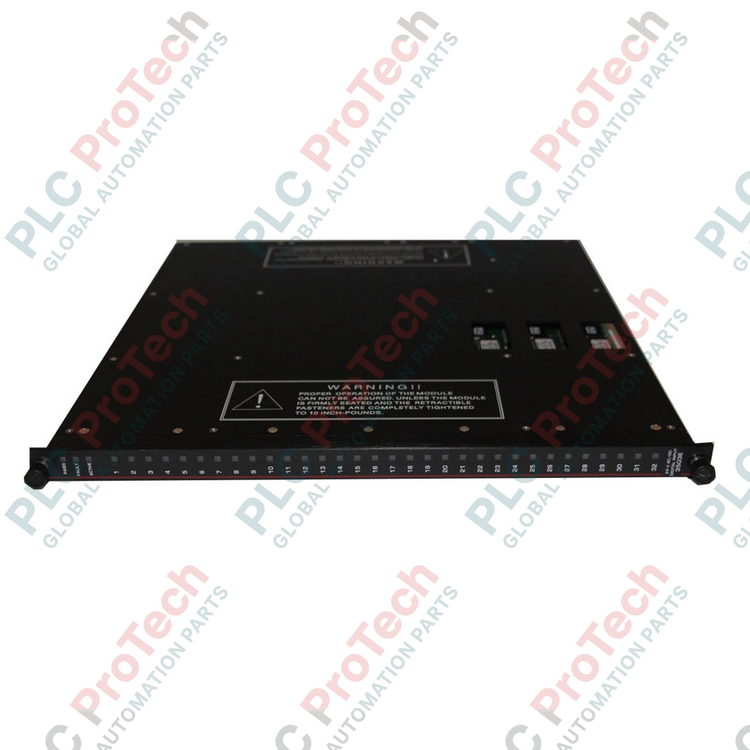

وحدة إدخال رقمية 24 فولت تيار متردد/مستمر تريكونكس 3503E TMR

نظرة عامة على المنتج

وحدة 3503E (3503E) هي وحدة إدخال رقمية ذات موثوقية عالية، ومتكررة ثلاثية الوحدات (TMR)، مصممة لنظام السلامة Triconex Tricon. تعمل هذه الوحدة بجهد اسمي يبلغ 24 فولت تيار متردد/مستمر، وتوفر 32 نقطة إدخال منظمة في أربع مجموعات مشتركة من ثمانية. صُممت الوحدة 3503E لوظائف الأجهزة الآمنة (SIF) في القطاعات المتطلبة مثل التعدين والبتروكيماويات والتصنيع الآلي، وتضمن أقصى قدر من توفر العملية. من خلال استخدام ثلاث قنوات داخلية مستقلة ومنطق تصويت 2 من أصل 3، تلغي الوحدة نقاط الفشل الفردية. تراقب ميزة الاختبار الذاتي المدمجة الدائرة باستمرار بحثًا عن ظروف "التشغيل المستمر"، مما يوفر التغطية التشخيصية الحرجة المطلوبة لتطبيقات السلامة التي تتطلب إزالة الطاقة للتعطيل.

منطق البنية والتشخيصات

تُعطي بنية Triconex 3503E الأولوية لسلامة الإشارة من خلال العزل البصري، مما يوفر عزل نقطة بحد أدنى 1000 فولت تيار متردد لحماية اللوحة الخلفية الحساسة TMR من الضوضاء الكهربائية من جانب المجال. تتميز كل نقطة إدخال بمؤشر حالة فردي لاستكشاف الأخطاء وإصلاحها المحلي بسرعة. تتمثل الميزة التقنية الرئيسية في مجموعة التشخيصات المتطورة للوحدة، والتي تتضمن مدة خلل تشخيصي نموذجي تبلغ 20 مللي ثانية للتحقق من انتقالات الدائرة دون مقاطعة منطق السلامة. مع مقاومة إدخال تبلغ > 1.25 كيلو أوم، تحافظ الوحدة على تبديد طاقة منخفض مع ضمان مستويات تبديل عالية الدقة - تنتقل عادةً من إيقاف التشغيل إلى التشغيل عند 15 فولت تيار متردد/مستمر.

مواصفات الإدخال الرقمي 3503E

الأسئلة الشائعة الفنية

كيف يؤثر تكوين "مشتركة في مجموعات من 8" على التوصيلات؟في 3503E، تشترك ثماني نقاط إدخال في مسار إرجاع واحد (مشترك). بينما يبسط هذا التوصيلات لتطبيقات عالية الكثافة، يجب على المهندسين التأكد من أن جميع الأجهزة الثمانية في المجموعة تشترك في نفس جهد مصدر الطاقة لتجنب التداخل أو حلقات التأريض.

لماذا لا يُنصح باستخدام 3503E مع حواجز السلامة الجوهرية ذات الصمام الثنائي الالتفافي؟يمكن أن تتداخل حواجز الصمام الثنائي الالتفافي مع نبضة الاختبار الذاتي للوحدة (خلل التشخيص). لتطبيقات السلامة الجوهرية التي تتطلب مثل هذه الحواجز، توصي Invensys بـ الموديل 3505E، المصمم خصيصًا للتعامل مع خصائص مقاومة حواجز IS.

ما أهمية "خلل التشخيص"؟الخلل هو جهد خرج لحظي (< 1/2 جهد الإدخال) يستخدمه متحكم TMR للتحقق من سلامة دائرة الإدخال. بينما هو ضروري لتشخيصات السلامة، يجب على المستخدمين التأكد من أن المعدات عالية المقاومة المتصلة بالتوازي لا يتم تنشيطها بشكل خاطئ بواسطة هذه النبضة التي تبلغ 20 مللي ثانية.

دليل الهندسة والتركيب

• الإدارة الحرارية: يُبدد 3503E حوالي 0.5 واط لكل نقطة "تشغيل". في تكوين محمل بالكامل من 32 نقطة عند أقصى جهد للمجال، يمكن أن يصل الحمل الحراري إلى 1.5 واط. تأكد من أن الخزانة تحتوي على تدفق هواء كافٍ لمنع تراكم الحرارة، مما قد يؤثر على عمر العوازل الضوئية.

• متطلبات التبديل: للحفاظ على أقصى تغطية تشخيصية، يتطلب نظام TMR تبديل المدخلات بشكل دوري. إذا كانت النقطة في حالة "تنشيط عادي" لفترة طويلة، فيجب تبديلها يدويًا مرة واحدة على الأقل كل 24 شهرًا للتحقق من أنها لا تزال قادرة على الانتقال إلى حالة "إيقاف التشغيل" (الآمنة).

• تحديد الشاسيه: تحقق دائمًا من أن الفتحة في شاسيه Tricon محددة لرمز اللون "الأحمر الداكن". يتم تحديد 3503E ميكانيكيًا لمنع الإدخال العرضي في فتحة عالية الجهد، مما قد يتسبب في تلف فوري للمعدات.

مزايا الهندسة

يتميز 3503E بسرعة استجابته العالية، حيث يبلغ تأخير "من إيقاف التشغيل إلى التشغيل" أقل من 8 مللي ثانية. وهذا يجعله خيارًا ممتازًا لتسلسلات الإغلاق عالية السرعة حيث تكون كل مللي ثانية مهمة لمنع تلف المعدات الميكانيكية. يوفر هيكلها الميكانيكي القوي، الذي يزن 4 كجم، مقاومة ممتازة للاهتزازات، مما يضمن بقاء الوحدة مثبتة وعملية في البيئات عالية التردد للتحكم في التوربينات والمعالجة الصناعية الثقيلة.
