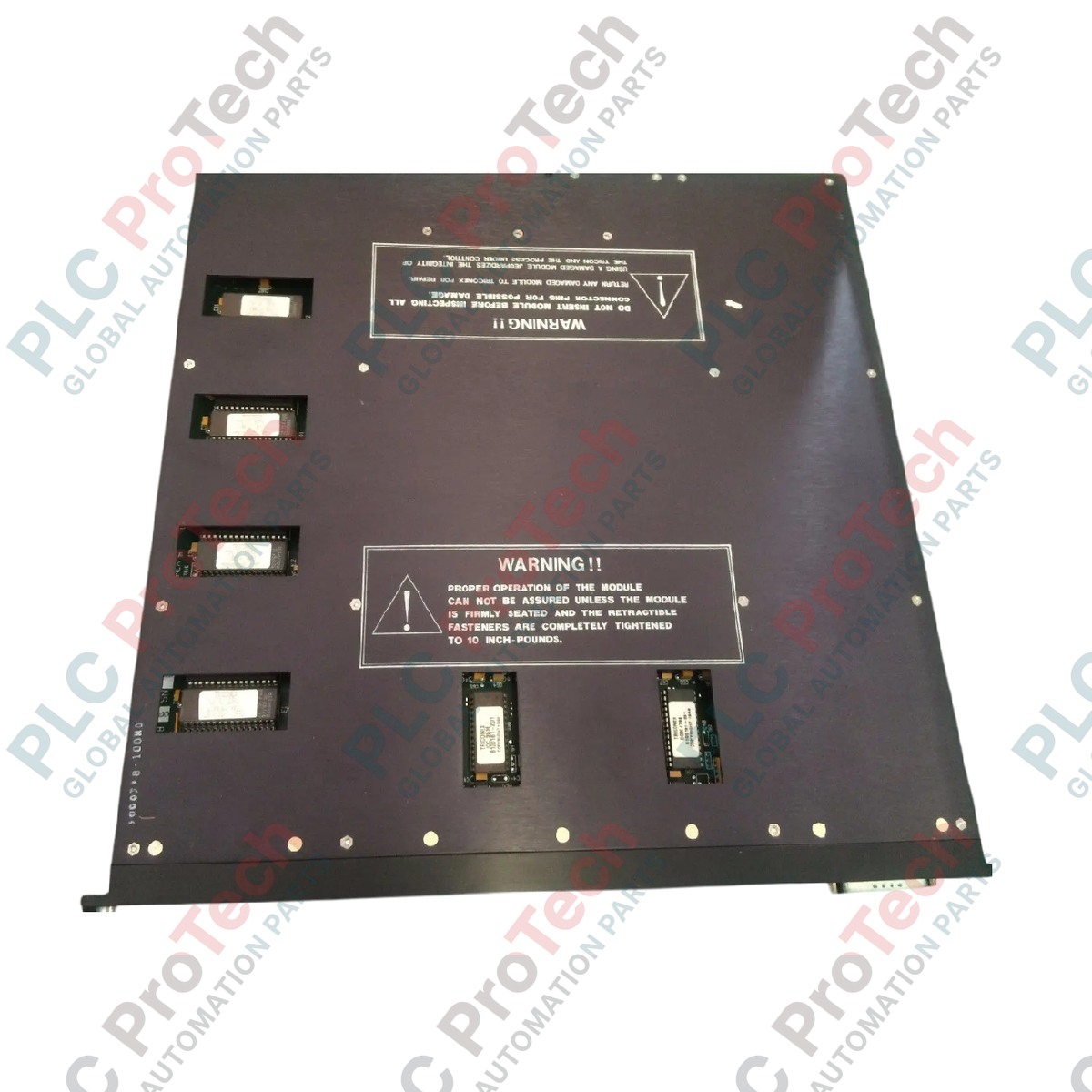

TRICONEX 3624 | Triconex | وحدة إخراج رقمية

نظرة عامة على مكونات نظام السلامة TMR

إن TRICONEX 3624 (3624) هو وحدة إخراج رقمية (DO) عالية الموثوقية بجهد 24 فولت تيار مستمر، مصممة خصيصًا لنظام السلامة Triconex Triple Modular Redundant (TMR). توفر وحدة الإخراج الخاضعة للإشراف هذه 16 إشارة إخراج مشتركة، مما يضمن أقصى قدر من توفر العملية وسلامة الأمان في البيئات عالية المخاطر مثل مصافي النفط، ومحطات معالجة المواد الكيميائية، ومرافق توليد الطاقة. من خلال الاستفادة من بنية TMR، فإن 3624 يزيل نقاط الفشل الفردية، ويقوم بالتصويت على الأجهزة لضمان تنفيذ الأوامر المنطقية بدقة حتى في حالة فشل قناة واحدة. في التطبيقات الحيوية، تعد هذه الوحدة ضرورية لتقليل وقت التوقف غير المجدول والحفاظ على مستوى سلامة السلامة (SIL) 3.

بنية الأجهزة ومنطق الإشراف

يصنف Triconex 3624 على أنه وحدة إخراج رقمي خاضعة للإشراف. على عكس وحدات DO القياسية، فإنه يشتمل على تشخيصات "حلقة الرجوع" المتقدمة. تتم مراقبة كل دائرة إخراج باستمرار للكشف عن كل من حالات "التعليق" و "الانفصال"، بالإضافة إلى سلامة أسلاك المجال. إذا حدث اختلاف بين الحالة المطلوبة والحالة الفعلية للمجال، فإن الوحدة تشغل مؤشر خطأ عبر وحدة التحكم Tricon. تتميز الوحدة بـ 16 نقطة إخراج تشترك في عائد مشترك، محسّنة لوظائف الأجهزة الآمنة عالية الكثافة (SIF). يتعامل تصميمها المتين بجهد 24 فولت تيار مستمر مع نطاق جهد واسع يتراوح من 16 إلى 30 فولت تيار مستمر، مما يجعلها مرنة ضد تقلبات إمداد الطاقة الشائعة في الشبكات الصناعية.

المواصفات الفنية الأساسية

الأسئلة الشائعة حول التطبيقات الصناعية

• هل يمكن استبدال TRICONEX 3624 أثناء تشغيل النظام؟ نعم. تدعم الوحدة وظيفة النسخ الاحتياطي الساخن (Hot-Spare). عند تركيبها في تكوين بفتحة مزدوجة، يمكن إزالة 3624 المعيبة واستبدالها دون مقاطعة برنامج التحكم النشط، مما يضمن الحماية المستمرة لأصول المصنع.

• ماذا يعني "إشراف" لهذه الوحدة المحددة؟ يشير الإشراف إلى قدرة الوحدة على التحقق من سلامة الحمل وأسلاك المجال. تتحقق من الدوائر المفتوحة والدوائر القصيرة في المجال، مما يوفر طبقة تشخيصية تفتقر إليها المخرجات الرقمية القياسية.

• هل هذه الوحدة متوافقة مع أجهزة Tricon القديمة؟ تم تصميم 3624 للاستخدام في أنظمة Tricon v9 والإصدارات الأحدث. تحقق دائمًا من توافق برامج المعالج الرئيسي لنظامك عبر برنامج TriStation 1131 قبل التثبيت.

إرشادات التركيب والإدارة الحرارية

• الأسلاك الميدانية والتوحيد: تأكد من أن مصدر الطاقة الميدانية 24 فولت تيار مستمر محمى بشكل صحيح. نظرًا لأن النقاط الـ 16 موحدة، تحقق من أن إجمالي سحب التيار لا يتجاوز الحدود الحرارية للوحة الخلفية. استخدم حلقات عالية الجودة لجميع الوصلات لمنع الاتصال المتقطع.

• متطلبات تبريد الفتحات: حافظ على مسافة لا تقل عن 50 مم أعلى وأسفل هيكل Tricon. تولد وحدات TMR حرارة مركزة أثناء التبديل عالي التردد؛ ويعد ضمان تدفق الهواء الرأسي أمرًا بالغ الأهمية لمنع الشيخوخة المبكرة للمكثفات الإلكتروليتية الداخلية.

• مؤشرات التشخيص: عند التركيب، يجب أن يكون مؤشر LED "PASS" أخضر ثابتًا. إذا كان مؤشر LED "FAULT" كهرمانيًا، فتحقق من شاشة التشخيص TriStation بحثًا عن أخطاء "خاصة بالنقطة"، والتي تشير عادةً إلى دائرة قصر في الجهاز الميداني الخارجي.

الموثوقية في البيئات القاسية

تم تصميم TRICONEX 3624 لتحمل المتغيرات الصناعية القاسية. يتميز بطلاء متوافق للحماية من التآكل الكيميائي والرطوبة. تم اختبار الوحدة لمقاومة الاهتزازات العالية، مما يجعلها مناسبة للتركيب في الخزانات الموجودة بالقرب من الآلات الدوارة الثقيلة أو التوربينات. يضمن توافقها مع الإصدارات السابقة أن مستخدمي Tricon القدامى يمكنهم ترقية حلقات السلامة الخاصة بهم دون إصلاح شامل للنظام.
