الشركة المصنعة: Omron
رقم المنتج: 3GEMX2-A4007-ZV1
Country of origin:اليابان
نوع المنتج: محول متعدد الوظائف مدمج
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 4000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

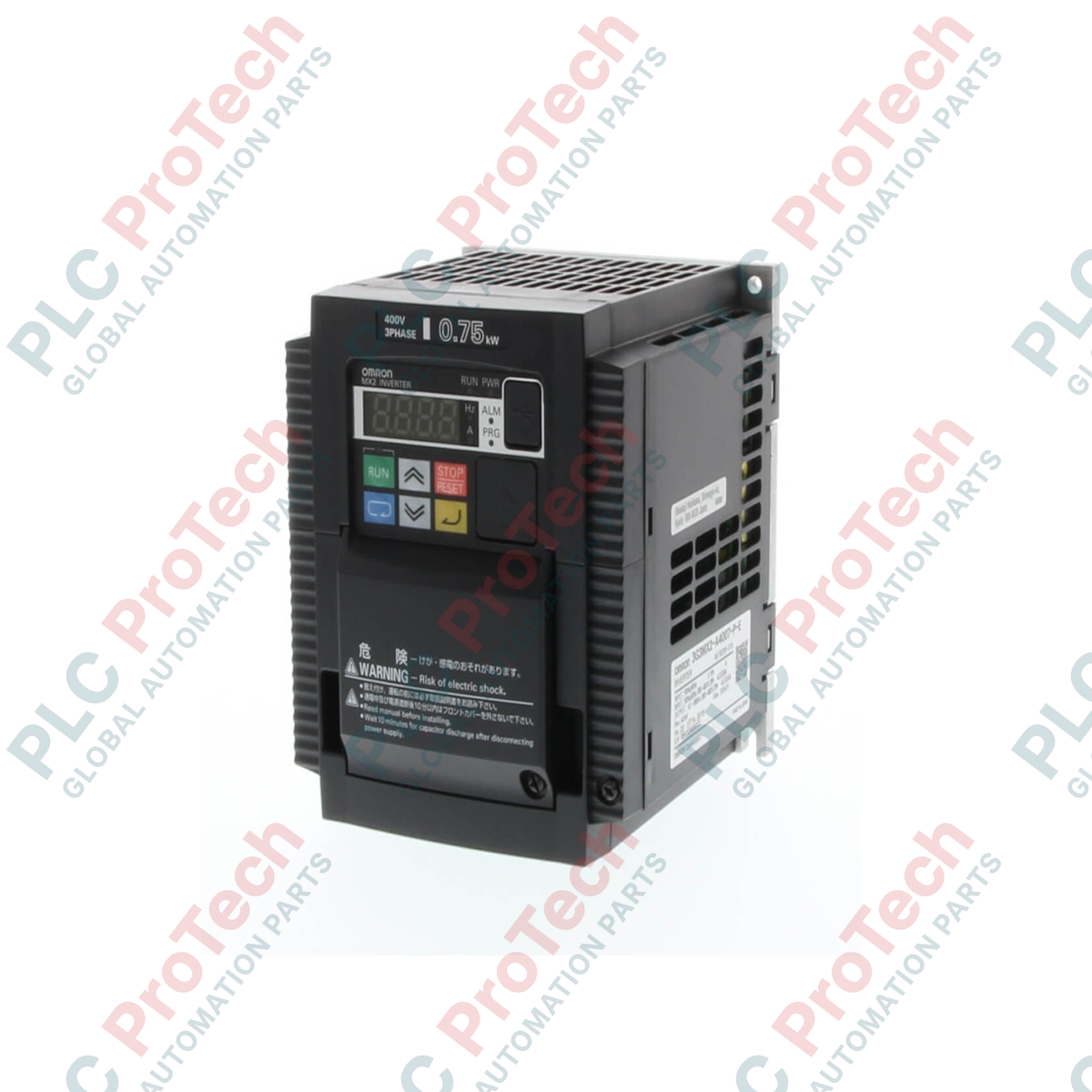

يعد Omron 3GEMX2-A4007-ZV1 محولًا مدمجًا متعدد الوظائف عالي الأداء ينتمي إلى سلسلة MX2 (نسخة ZV1 كاملة الميزات). مصمم خصيصًا للتحكم عالي الدقة في الآلات، ينسق هذا المحرك التحكم المتقدم في الطاقة والسرعة عند السرعات المنخفضة مع السلامة الوظيفية المدمجة.
يعمل على مصدر طاقة ثلاثي الطور فئة 400 فولت، ويصنف لتحريك محرك حثي ثلاثي الطور أو محرك متزامن بمغناطيس دائم بقدرة 0.75 كيلوواط. باستخدام خوارزمية تحكم متجه التيار المتقدمة، يحقق عزم بدء تشغيل عالي بنسبة 200 بالمئة عند تردد منخفض 0.5 هرتز ويوفر تشغيلًا سلسًا بأربع أرباع تحت ظروف الحلقة المفتوحة. يتميز المحرك بوظيفة إيقاف العزم الآمن (STO) مدمجة تعتمد على الأجهزة ومتوافقة مع ISO 13849-1 (PLd، الفئة 3)، مما يلغي الحاجة إلى قواطع أمان مزدوجة خارجية لفصل طاقة المحرك، مما يقلل من حجم الغلاف وتكاليف منطق التحكم.
وفقًا لبنية تسمية محولات أومرون، يتم فك تشفير معلمات التكوين المحددة كما يلي:
| موضع الخيار | عنصر التكوين | المواصفات الفنية |
| النموذج | معرف السلسلة الأساسية | سلسلة مدمجة عالية الأداء 3GEMX2 / 3G3MX2 |
| الغلاف | فئة حماية الغلاف | A = نوع التثبيت على اللوحة (الحد الأدنى IP20) |
| الجهد | فئة جهد إمداد الإدخال | 4 = فئة التيار المتردد ثلاثي الطور 400 فولت (من 380 إلى 480 فولت) |
| القدرة | أقصى قدرة محرك قابلة للتطبيق | 007 = 0.75 كيلوواط (1 حصان) في وضع العمل الشاق |
| الإصدار | إصدار البرنامج/الوظيفة | ZV1 = النسخة القياسية مع برمجة وظيفية متقدمة |
| المعلمة | المواصفات |
| جهد الإدخال المقنن | تيار متردد ثلاثي الطور 380 إلى 480 فولت، 50/60 هرتز (تذبذب مسموح به -15 بالمئة إلى +10 بالمئة) |
| طور الإدخال | ثلاثي الطور |
| سعة المحرك المطبقة | تحميل ثقيل (CT): 0.75 كيلو واط / تحميل خفيف (VT): 1.1 كيلو واط |
| تيار الإخراج المقنن | تحميل ثقيل (CT): 2.5 أمبير / تحميل خفيف (VT): 3.4 أمبير |
| أقصى جهد إخراج | إخراج ثلاثي الطور، 3 أسلاك من 0 فولت حتى مستوى جهد إمداد الإدخال |
| أقصى تردد إخراج | 0.1 إلى 400 هرتز |
| تردد الحامل | 2.0 إلى 15.0 كيلو هرتز (التصنيف الافتراضي للتحميل الثقيل عادة عند 3.0 كيلو هرتز) |
| المعلمة | المواصفات |
| طريقة التحكم | PWM جيبي (تحكم V/f، التحكم المتجه بدون حساس) |
| عزم بدء التشغيل | 200 بالمئة عند 0.5 هرتز عند استخدام التحكم المتجه بدون حساس |
| زمن التسارع/التباطؤ | 0.01 إلى 3,600.00 ثانية (يدعم أنماط خطية ومنحنية S) |
| دقة ضبط التردد | الأمر الرقمي: 0.01 هرتز / الأمر التناظري: 1/1,000 من التردد الأقصى |
| المعلمة | المواصفات |
| درجة حرارة البيئة التشغيلية | -10 درجة مئوية إلى +50 درجة مئوية (يتطلب تخفيض السعة إذا تجاوزت البيئة القيم الاسمية) |
| رطوبة البيئة التشغيلية | 20 بالمئة إلى 90 بالمئة رطوبة نسبية (غير مكثفة، غير متجمدة) |
| درجة حرارة التخزين | -20 درجة مئوية إلى +65 درجة مئوية (ظروف النقل قصيرة الأمد) |
| ارتفاع التثبيت | أقصى ارتفاع 1,000 متر (خفض السعة الاسمية بنسبة 1 بالمئة لكل 100 متر حتى 3,000 متر) |
| تصنيف الحاوية | IP20 |
| المعلمة | المواصفات |
| الوزن الصافي | 1.6 كجم |
| طريقة التبريد | تبريد بالهواء القسري عبر مروحة داخلية مدمجة |
| مجموعة الأطراف | اسم الطرف | الوظيفة |
| دوائر الطاقة الرئيسية | R, S, T | أطراف إمداد التيار المتردد ثلاثي الطور القادمة |
| دوائر الطاقة الرئيسية | U, V, W | أطراف إخراج التيار المتردد ثلاثي الطور للمحرك |
| دوائر الطاقة الرئيسية | PD, P | أطراف التوصيل لخنق وصلة التيار المستمر الاختيارية (DCL) (موصلة بشكل افتراضي) |
| دوائر الطاقة الرئيسية | P, RB | أطراف التوصيل لمقاوم كبح ديناميكي خارجي |
| دوائر الطاقة الرئيسية | G | طرف تأريض الحماية (PE) |
| مدخلات التحكم | 1, 2, 3, 4, 5, 6, 7 | مدخلات منطقية رقمية متعددة الوظائف (قابلة للتهيئة لسرعة متعددة الخطوات، إعادة تعيين، أمام/عكس، إلخ) |
| مدخلات التحكم | P24 | مخرج مشترك لمصدر طاقة تحكم +24 فولت تيار مستمر (أقصى تيار 100 مللي أمبير) |
| مدخلات التحكم | PLC | طرف مشترك للمدخلات الرقمية / مدخل طاقة مصدر خارجي (اختيار السحب/الإمداد) |
| مدخلات التحكم | H, O, OI, L | مدخلات تناظرية (H: مرجع +10 فولت تيار مستمر، O: مدخل جهد 0-10 فولت تيار مستمر، OI: مدخل تيار 4-20 مللي أمبير، L: مشترك تناظري) |
| مخارج التحكم | 11, 12 | مخارج رقمية متعددة الوظائف بجمع مفتوح |
| مخارج التحكم | CM2 | طرف مرجعي مشترك لمخرج جامع مفتوح |
| مخارج التحكم | AM | طرف مخرج مراقبة الجهد التناظري (0 إلى 10 فولت تيار مستمر) |
| مخارج التحكم | MA, MB, MC | مخرج مرحل داخلي متعدد الوظائف (MA: مفتوح عادة، MB: مغلق عادة، MC: مشترك المرحل) |
| واجهات الأمان | GS1, GS2 | مدخلات أمان مستقلة ذات قناتين مرتبطة مباشرة بآلية إيقاف الإخراج الداخلية |
ج1: في وضع العمل الشاق (CT)، يتعامل العاكس مع محرك حتى 0.75 كيلوواط مع قدرة تحميل زائدة بنسبة 150% لمدة 60 ثانية. في وضع العمل الخفيف (VT)، يزداد التيار المقدر للتعامل مع محرك 1.1 كيلوواط لكن قدرة التحميل الزائد تنخفض إلى 120% لمدة 60 ثانية، وهو مناسب للمراوح أو المضخات ذات العزم المتغير.
ج2: يدمج البرنامج الثابت لسلسلة ZV1 قدرات التحكم في محرك المزامنة الدائم المغناطيس (محرك PM) إلى جانب خوارزميات محرك الحث ثلاثي الطور القياسية، مما يسمح بالتحكم في السرعة والعزم في حلقة مفتوحة لمحركات التوفير في الطاقة المزامنة.
ج3: يتم تغيير اختيار المنطق عن طريق تحريك مفتاح الانزلاق الموجود بالقرب من كتلة طرف التحكم أو عن طريق تعديل توصيل الأسلاك في كتلة الطرف المشترك للـ PLC وفقًا لواجهة المنطق الخارجية المطلوبة PNP أو NPN.
A4: يكتشف العاكس شذوذات التبريد ويولد رمز خطأ داخلي، مما يؤدي إلى تشغيل تسلسل فصل تلقائي لمنع ارتفاع درجة حرارة وحدات IGBT للطاقة.
A5: نعم. من خلال وظيفة برمجة العاكس المدمجة، يمكن للفنيين تجميع وتنفيذ ما يصل إلى 140 سطرًا من مخططات السلم المنطقي مباشرة داخل وحدة المعالجة المركزية للعاكس لمعالجة مهام الإدخال/الإخراج المحلية دون الحاجة إلى PLC خارجي.
A6: يمكن تعديل تردد الحامل بين 2.0 كيلوهرتز و 15.0 كيلوهرتز. يقلل خفض تردد الحامل من الخسارة الحرارية داخل وحدات العاكس لكنه يزيد من الضوضاء الصوتية للمحرك.
A7: يسمح منفذ RS-485 المدمج بربط ما يصل إلى 32 محركًا تحت وحدة تحكم رئيسية واحدة لبرمجة المعلمات، والتحكم، وقراءة متغيرات الحالة باستخدام هياكل إطارات Modbus القياسية.
A8: لا. يتضمن محرك A4007 ترانزستور كبح داخلي مدمج. يمكن توصيل مقاومات الكبح الديناميكي مباشرة عبر الطرفين P و RB دون الحاجة إلى وحدة كبح خارجية منفصلة.
A9: يؤدي فصل الطاقة عن الطرف GS1 أو GS2 إلى عزل دائرة قيادة البوابة الداخلية بأمان عن الطاقة من الترانزستورات IGBT في المخرج خلال أجزاء من الثانية. هذا يحقق توقفًا غير متحكم به يعادل التوقف الطارئ من الفئة 0 وفقًا للمعيار IEC 60204-1.
A10: عند ارتفاعات تزيد عن 1000 متر، يقلل الهواء الرقيق من كفاءة التبريد بالحمل الحراري. يجب تخفيض التيار المستمر للإخراج بنسبة 1 بالمئة لكل 100 متر ارتفاع إضافي حتى 3000 متر.
A11: لا، تم تصميم 3GEMX2-A4007-ZV1 خصيصًا لمداخل ثلاثية الطور بجهد 380 إلى 480 فولت تيار متردد. استخدام مدخل أحادي الطور أو عتبات جهد غير مناسبة سيؤدي إلى تشغيل حماية فقدان طور الإدخال أو حماية انخفاض الجهد فورًا.
A12: يمكن إعادة تعيين الأخطاء عن طريق تطبيق إشارة منطقية عالية رقمية على طرف إدخال رقمي مهيأ لوظيفة إعادة التعيين، أو تنفيذ أمر إعادة تعيين عبر اتصال Modbus، أو فصل وتشغيل مصدر الطاقة الرئيسي.
A13: يجب توصيل مدخل الحلقة 4 إلى 20 مللي أمبير مباشرةً إلى طرف OI، مع توصيل المشترك للحلقة بالطرف L. يجب تكوين معلمة اختيار المدخل لإعطاء الأولوية لواجهة OI التناظرية.
