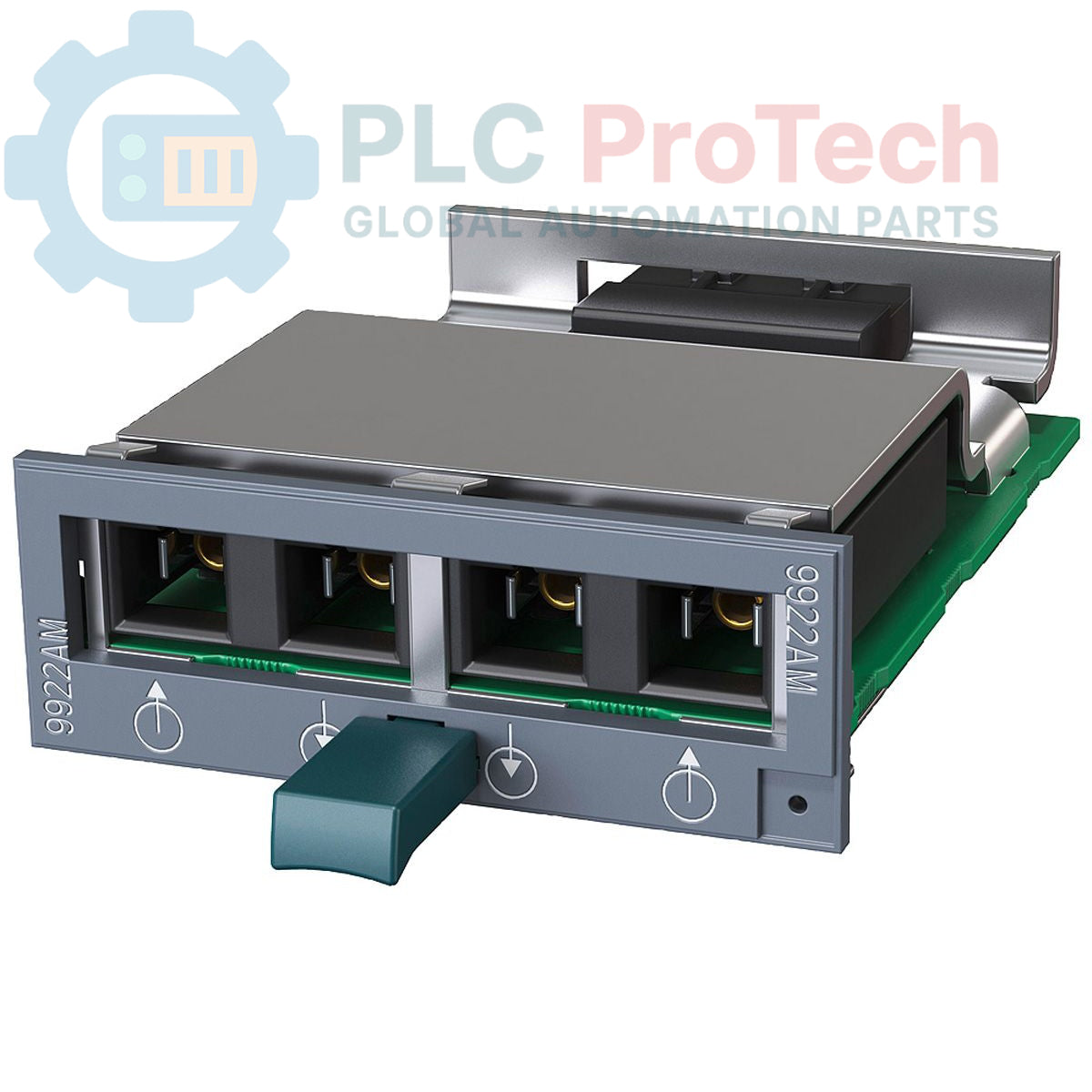

وحدة وسائط SCALANCE X MM992-2LD من Siemens 6GK5992-2AM00-8AA0

نظرة عامة على المنتج

إن 6GK5992-2AM00-8AA0 (6GK59922AM008AA0) هي وحدة وسائط SCALANCE X عالية الأداء مصممة لاتصالات إيثرنت الصناعية لمسافات طويلة. يُعرف هذا النموذج تحديدًا باسم MM992-2LD، ويتميز بمنفذين SC بسرعة 1000 ميجابت/ثانية مصممين لإرسال الألياف البصرية أحادية الوضع، ويدعم مسافات تصل إلى 10 كيلومترات. تُستخدم 6GK5992-2AM00-8AA0 بشكل أساسي في مشاريع البنية التحتية واسعة النطاق مثل الشبكات الذكية وخطوط أنابيب النفط والغاز ومصانع تصنيع السيارات الكبيرة، وتوفر العمود الفقري الأساسي للترحيل الخلفي للبيانات ذات النطاق الترددي العالي. ويضمن تصميمها المتين تشغيلًا موثوقًا به في البيئات التي تتسم بكثافة التداخل الكهرومغناطيسي، مما يوفر عزلًا جلفانيًا فائقًا واستقرارًا للإشارة لمنع اهتزاز الشبكة وتقليل مخاطر فشل الاتصالات الصناعية بشكل كبير.

التكوين الفني

تستخدم  6GK5992-2AM00-8AA0  هندسة معمارية وحداتية قابلة للتوصيل متوافقة مع عائلات محولات SCALANCE X-300 و XR-500 المدارة. تستخدم هذه الوحدة بصريات ليزر متقدمة لواجهات الألياف أحادية الوضع (SMF)، مما يوفر وصلة إيثرنت جيجابت عالية السرعة ذات منفذين. يسمح التصميم القابل للتبديل السريع بتوسيع الشبكة أو صيانتها دون قطع التيار الكهربائي عن المحول المضيف، وهو أمر حيوي للحفاظ على وقت تشغيل 24/7 في المنشآت الآلية. تم تصميم الأجهزة لتحمل الظروف القاسية، وتتميز بعامل شكل مدمج يحافظ على تدفق الهواء الأمثل داخل هيكل المحول. بمدى أقصى يبلغ 10 كيلومترات، فإنه يربط بشكل فعال الفجوة بين غرف التحكم اللامركزية والمواقع الميدانية البعيدة، وذلك باستخدام معيار منفذ SC للاتصال المادي الآمن والمستقر.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل 6GK5992-2AM00-8AA0 متوافق مع الألياف متعددة الأوضاع؟

لا. هذه الوحدة معايرة خصيصًا للألياف أحادية الوضع (9/125 ميكرومتر). سيؤدي استخدامها مع الألياف متعددة الأوضاع إلى توهين إشارة عالٍ ولن تحقق المسافة المقدرة بـ 10 كم.

ما فائدة حالة "إلغاء المنتج" لمنشأتي؟

تشير حالة "إلغاء المنتج" إلى أنه بينما تنتقل Siemens إلى أجيال أحدث، فإن هذه الوحدة لا تزال مدعومة بالكامل للصيانة وقطع الغيار. من الضروري للمنشآت التي تعتمد على أجهزة SCALANCE X-300/500 الاحتفاظ بالمخزون الأصلي لتجنب إعادة تصميم الشبكة باهظة التكلفة.

هل يمكنني تبديل هذه الوحدة وهي ساخنة بينما المحول يعمل؟

نعم، تدعم MM992-2LD التبديل الساخن. ومع ذلك، تأكد دائمًا من فصل كابلات الألياف البصرية قبل إزالة الوحدة لمنع التعرض لليزر وحماية الواجهات البصرية من تلوث الغبار.

دليل الهندسة والتركيب

• ميزانية المسار البصري: عند التخطيط لتشغيل 10 كيلومترات، تأكد من أن إجمالي الفقد البصري (بما في ذلك الوصلات ولوحات التوصيل) لا يتجاوز ميزانية طاقة الوحدة. استخدم مقياس طاقة بصري معايرًا أثناء التشغيل للتحقق من أن قوة الإشارة المستقبلة تقع ضمن نافذة التشغيل المحددة لمنع أخطاء البت.

• إدارة الغبار: تعد منافذ SC للألياف البصرية حساسة للغاية للتلوث المجهري. احتفظ دائمًا بأغطية الغبار الواقية على الوحدة وموصلات الألياف حتى لحظة الإدخال. يمكن أن يتسبب حتى أصغر جسيم غبار في "احتراق دائم" على واجهة الليزر بسرعات الجيجابت.

• الامتثال لنصف قطر الانحناء: عند توجيه الألياف أحادية الوضع من  6GK5992-2AM00-8AA0 عبر قنوات الخزانة، حافظ على نصف قطر انحناء لا يقل عن 30 مم (أو كما هو محدد من قبل الشركة المصنعة للكابل). تتسبب الانحناءات الشديدة في فقدان "الانحناء الكلي" (macro-bending) مما قد يؤدي إلى انقطاع متقطع للوصلة أو تقليل الإنتاجية.

• سلامة الليزر: هذه الوحدة هي منتج ليزر من الفئة 1. بينما هي آمنة في التشغيل العادي، لا تنظر أبدًا مباشرة إلى المنافذ البصرية أو طرف كابل الألياف المتصل أثناء تشغيل الوحدة، حيث أن ضوء الليزر تحت الأحمر غير مرئي للعين البشرية ولكنه يمكن أن يسبب تلفًا في الشبكية.
