الشركة المصنعة: Siemens
رقم المنتج: 6SL3330-6TG38-8AA3
Country of origin:ألمانيا
نوع المنتج: وحدات SMart line
Barcode: 85044095
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 290000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

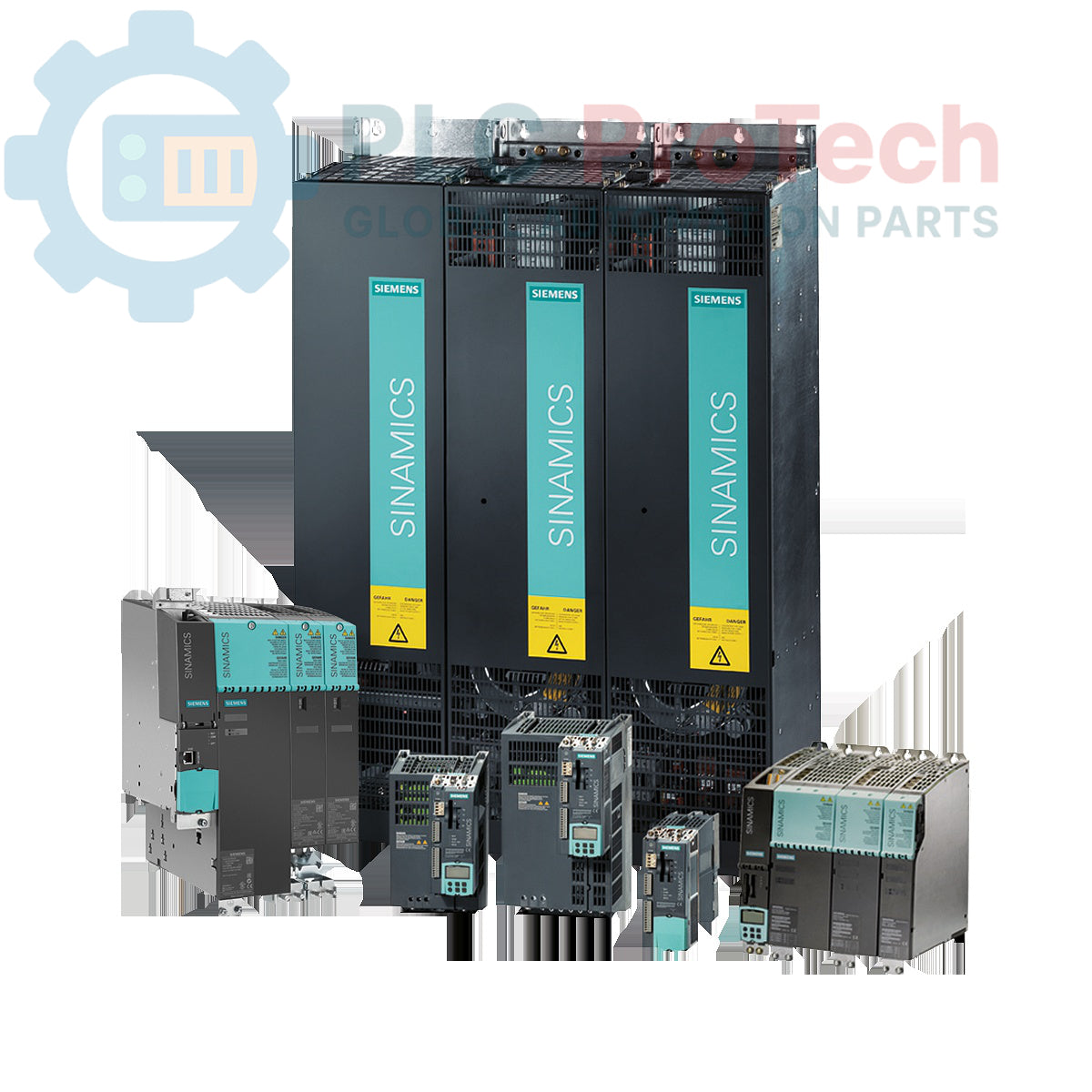

إن Siemens 6SL3330-6TG38-8AA3 هو وحدة Smart Line Module بتنسيق هيكلي ضمن نظام المحركات SINAMICS S120. توفر وحدة المقوم/إرجاع الطاقة غير المنظم هذه الطاقة لوصلة تيار مستمر مشتركة، مما يتيح لوحدات المحركات المتصلة سحب الطاقة الكهربائية. وتتميز بإمكانات إرجاع الطاقة التجديدي، ما يتيح لها إعادة الطاقة الحركية الناتجة عن الكبح إلى شبكة التغذية ثلاثية الطور لتحسين كفاءة استهلاك الطاقة في المصنع ككل. وتتم معالجة تكامل الاتصال والتحكم ضمن منظومة SINAMICS من خلال واجهات Drive-CLiQ الرقمية المدمجة.
| القيم الكهربائية | |
| جهد الخط | تيار متردد ثلاثي الطور من 500 فولت إلى 690 فولت، 50/60 هرتز |
| جهد وصلة التيار المستمر | تيار مستمر من 675 فولت إلى 930 فولت |
| القدرة المقننة | 710 كيلوواط (عند 690 فولت) / 790 حصانًا |
| تيار الإدخال المقنن | 900 أمبير |
| تيار الخرج المقنن (تيار مستمر) | 1070 أمبير |
| سعة وصلة التيار المستمر | 22400 ميكروفاراد |
| القيم الميكانيكية والبيئية | |
| حجم الإطار | HX |
| درجة الحماية | IP00 |
| طريقة التبريد | تبريد داخلي بالهواء القسري |
| تدفق هواء التبريد المطلوب | 0.36 متر مكعب في الثانية |
| مستوى ضغط الصوت | 71 ديسيبل (عند 50/60 هرتز) |
| العرض | 704 مم |
| الارتفاع | 1475 مم |
| العمق | 548 مم |
| الوزن الصافي | 290 كجم |
| الواجهة / وظيفة الطرف | |
| U1، V1، W1 | أطراف إدخال مصدر التيار المتردد ثلاثي الطور |
| DCP، DCN | توصيلات قضبان ناقل وصلة التيار المستمر |
| X400 | المداخل/المخارج الرقمية ومصدر تغذية التحكم |
| X500 (Drive-CLiQ) | واجهة اتصال النظام بوحدة التحكم |
| PE | مسمار تأريض الوقاية الأرضية |
ما الوظيفة الأساسية لوحدة Smart Line Module؟
تقوم بتقويم جهد خط التيار المتردد ثلاثي الطور الوارد إلى جهد مستقر لوصلة التيار المستمر، مع السماح بإعادة طاقة الكبح الزائدة إلى شبكة الكهرباء.
هل تتضمن هذه الوحدة وحدة تحكم مدمجة؟
لا، فهي تعمل كمكوّن قدرة وتتطلب وحدة تحكم SINAMICS منفصلة، مثل CU320-2، عبر اتصال Drive-CLiQ.
ما تصنيف الحماية من دخول الأجسام والسوائل لهذه الوحدة؟
تحمل الوحدة تصنيف IP00، ويجب تركيبها داخل خزانة كهربائية واقية.
كيف تتعامل الوحدة مع تبديد الحرارة الداخلية؟
تستخدم مروحة تبريد مدمجة بالهواء القسري، وتتطلب تدفقًا مستمرًا وغير معاق للهواء عبر الهيكل.
ما نطاق جهد مصدر التيار المتردد الذي تقبله هذه الوحدة؟
تقبل دخل خط تيار متردد ثلاثي الطور بين 500 فولت و690 فولت بتردد 50/60 هرتز.
هل تدعم هذه الوحدة جهدًا منظمًا لوصلة التيار المستمر؟
لا، جهد وصلة التيار المستمر غير منظم ويتغير تناسبيًا مع جهد خط التيار المتردد الوارد.
إلى أي مقاس إطار تنتمي هذه الوحدة؟
تستخدم هذه الوحدة هيكل Siemens بتكوين مقاس الإطار HX.
هل يمكن استخدام هذه الوحدة في إعدادات متعددة المحاور؟
نعم، فهو مصمم خصيصًا لتوفير وصلة تيار مستمر مشتركة تغذي عدة وحدات محركات مستقلة.
ما الواجهة المستخدمة للاتصال بوحدة التحكم الرئيسية؟
يستخدم النظام بروتوكول الواجهة الرقمية الخاص بشركة Siemens، وهو Drive-CLiQ.
هل يلزم استخدام مفاعل خط خارجي للتشغيل؟
نعم، يلزم استخدام مفاعل خط مطابق لضمان التبديل الصحيح وتقليل التوافقيات في الخط.
هل يمكن تركيب الوحدة أفقيًا؟
لا، يجب تركيبه عموديًا للسماح لنظام التبريد بالهواء القسري بالعمل بكفاءة.
ماذا يحدث إذا تعطّلت المروحة الداخلية؟
سيكتشف نظام القيادة خطأً حراريًا عبر المستشعرات الداخلية، وسيفصل بأمان لحماية إلكترونيات القدرة من ارتفاع درجة الحرارة.
