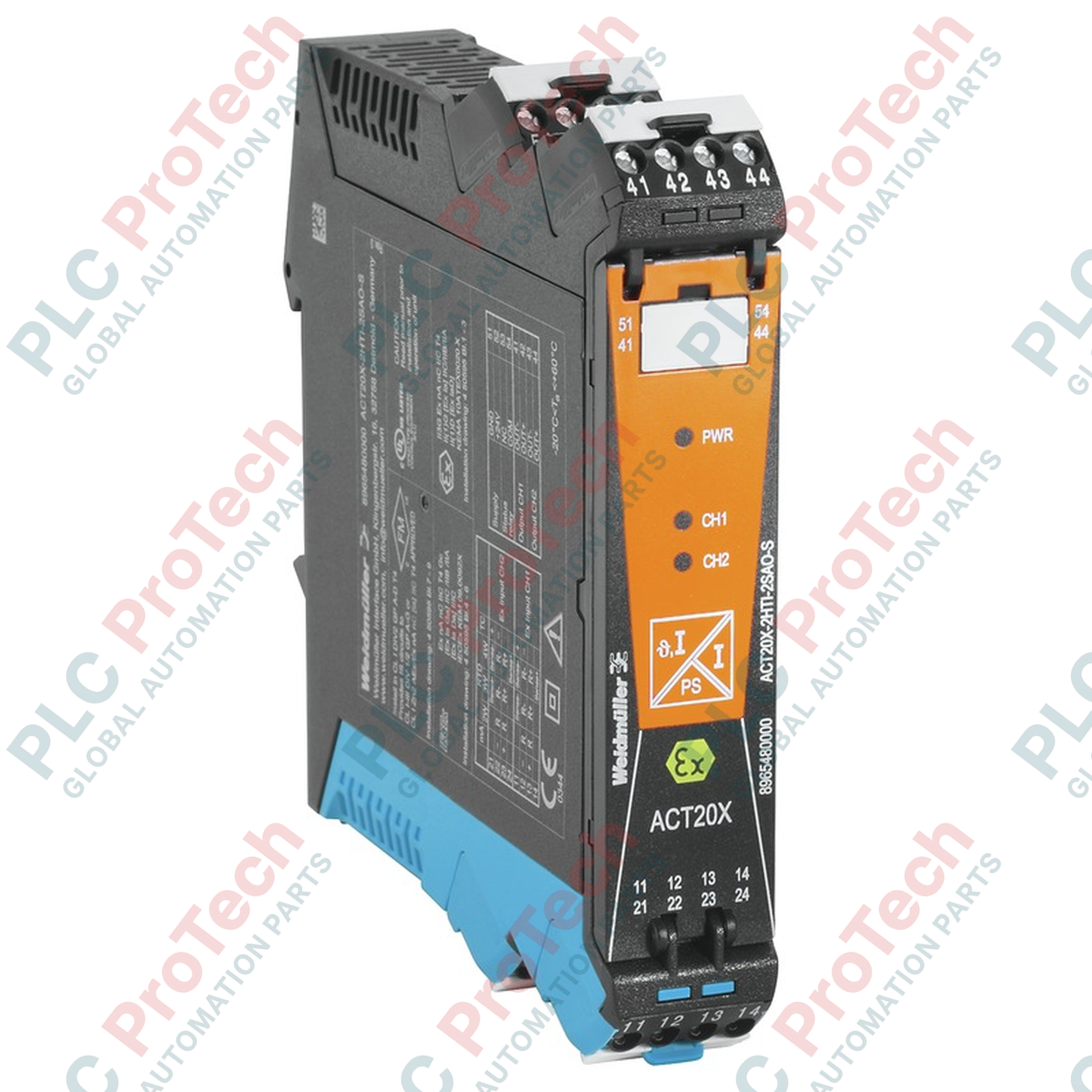

8965430000 | Weidmuller | عوازل تزويد التيار الشفافة لبروتوكول HART ACT20X-HAI-SAO-S

نظرة عامة على المنتج

إن Weidmuller 8965430000 (ACT20X-HAI-SAO-S) هو عازل تيار دقيق ذو قناة واحدة وشفاف لبروتوكول HART. تم تصميم هذه الوحدة للتحكم الحاسم في الإشارات في المناطق الخطرة، وتوفر حاجزًا أساسيًا بين أجهزة إرسال المجال 4 إلى 20 مللي أمبير ونظام التحكم (DCS/PLC). يتخصص 8965430000 في "شفافية HART"، مما يسمح لبيانات التشخيص والتكوين الرقمية بالمرور عبر الحلقة التناظرية دون تداخل. باستخدام العزل الغلفاني، فإنه يلغي حلقات الأرض ويحمي بنية التحكم التحتية من العوامل الكهربائية العابرة. دقتها الفائقة (< 0.1% من المدى) وزمن الاستجابة السريع البالغ 5 مللي ثانية يجعلانه خيارًا قياسيًا لمحطات المعالجة عالية التوفر، بما في ذلك المصافي ومرافق المعالجة الكيميائية.

التكوين الفني

ACT20X-HAI-SAO-S هو نوع أحادي القناة عالي الأداء ضمن عائلة ACT20X، يقع داخل غلاف مدمج بحجم 22.5 مم لتركيب على سكة DIN. يتميز بنطاق إمداد جهد متعدد الاستخدامات (19.2 إلى 31.2 فولت تيار مستمر) ويستخدم توصيلات لولبية لأسلاك آمنة ومقاومة للاهتزاز.

على عكس العوازل الأساسية، يمكن تكوين هذه الوحدة بالكامل عبر واجهة FDT/DTM. يسمح هذا للمهندسين بمراقبة وتعيين عتبات الإنذار لأربع حالات خطأ محددة: انتهاكات حد الإشارة، وانقطاعات خط الإدخال، وفقدان جهد الإمداد، وأخطاء الجهاز الداخلية. يوفر خرج المرحل المدمج نقطة اتصال إنذار سلكية قادرة على تبديل ما يصل إلى 125 فولت تيار متردد، مما يضمن توصيل الأخطاء الحرجة إلى نظام السلامة حتى إذا تعرضت الإشارة التناظرية الأساسية للخطر. يقلل استهلاكه المنخفض للطاقة (<= 1.0 واط) من الحمل الحراري داخل خزانات التجميع المزدحمة.

المواصفات التقنية

الأسئلة الشائعة الفنية

س1: ما هي فائدة زمن استجابة الخطوة البالغ 5 مللي ثانية في هذا العازل؟ج1: يضمن زمن الاستجابة البالغ 5 مللي ثانية أن العازل يضيف تأخيرًا ضئيلًا إلى حلقة التحكم. هذا أمر بالغ الأهمية لتطبيقات التحكم في الضغط أو التدفق عالية السرعة حيث يمكن أن تؤدي التأخيرات التي تصل إلى أجزاء من الثانية إلى عدم استقرار العملية أو تذبذبات.

س2: كيف تساعد شفافية HART في الصيانة؟ج2: تسمح للفنيين باستخدام جهاز اتصال HART محمول باليد أو برنامج إدارة الأصول (مثل AMS أو PRM) لمعايرة أجهزة إرسال المجال مباشرة عبر العازل. لا تحتاج إلى تجاوز الوحدة للوصول إلى البيانات الرقمية لجهاز الإرسال.

س3: هل يمكن استخدام مرحل الإنذار لأكثر من مجرد "انقطاع الخط"؟ج3: نعم. عبر برنامج FDT/DTM، يمكنك تكوين المرحل ليتم تشغيله بناءً على "تجاوز حد الإشارة" (على سبيل المثال، إذا تجاوزت مللي أمبير 21 مللي أمبير أو انخفضت عن 3.8 مللي أمبير)، بالإضافة إلى أخطاء الجهاز الداخلية أو فقدان الطاقة.

دليل الهندسة والتركيب

• مقاومة حلقة HART: تأكد من أن المقاومة الكلية للحلقة (بما في ذلك جهاز الإرسال، والأسلاك الميدانية، والمقاومة الداخلية للعازل) تظل ضمن قدرة القيادة لجهاز الإرسال. عادة ما يلزم وجود مقاوم 250 أوم لاتصالات HART، وقد تم تصميم ACT20X-HAI-SAO-S لاستيعاب ذلك مع الحفاظ على سلامة الإشارة.

• التأريض والتدريع: للحصول على أقصى دقة (< 0.1% من المدى)، استخدم كابلات مجدولة ومحمية للإشارة من 4 إلى 20 مللي أمبير. قم بتوصيل الدرع عند نقطة واحدة (عادة أرضية خزانة DCS) لمنع حلقات الأرض التي قد تسبب ضوضاء في القياس التناظري عالي الدقة.

• تزامن البرامج الثابتة وDTM: استخدم دائمًا أحدث إصدار من DTM (مدير نوع الجهاز) من مجموعة WI-Manager من Weidmuller عند تكوين 8965430000. يضمن هذا تعيين جميع ميزات التشخيص ومعلمات الإنذار بشكل صحيح وإمكانية الوصول إليها أثناء التشغيل.

مزايا هندسية

يتميز 8965430000 باستقراره الحراري الاستثنائي (< 0.01% من المدى لكل درجة مئوية)، مما يجعله مثاليًا للخزانات الموجودة في بيئات غير مكيفة. يوفر تصميمه أحادي القناة مرونة؛ حيث يؤثر فشل حلقة واحدة أو متطلبات الصيانة على متغير عملية واحد فقط، مما يعزز "التسامح مع الأخطاء" الإجمالي لعقدة الإدخال/الإخراج. علاوة على ذلك، تساهم بنية الطاقة المنخفضة البالغة 1.0 واط بشكل كبير في إطالة MTBF (متوسط ​​الوقت بين الأعطال) للجهاز عن طريق تقليل إجهاد المكونات الداخلية الناجم عن الحرارة، وهو مصدر قلق أساسي في صناعات العمليات المستمرة على مدار الساعة طوال أيام الأسبوع.
