الشركة المصنعة: ABB
رقم المنتج: 1SAP217000R0001
Country of origin:السويد
نوع المنتج: الوحدات الطرفية للإدخال والإخراج PLC
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 194ج
Dimensions: 28 مم × 135 مم × 67.5 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

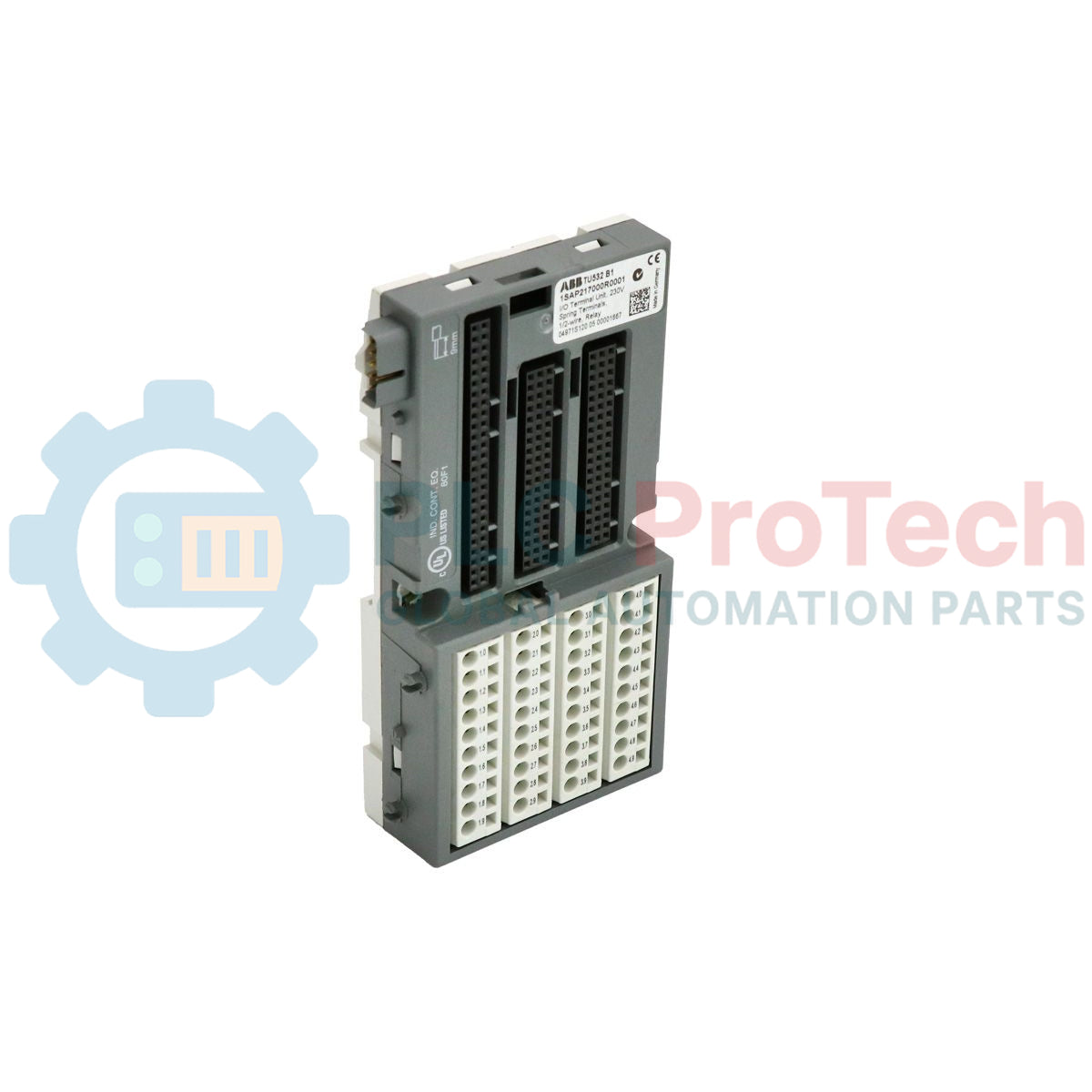

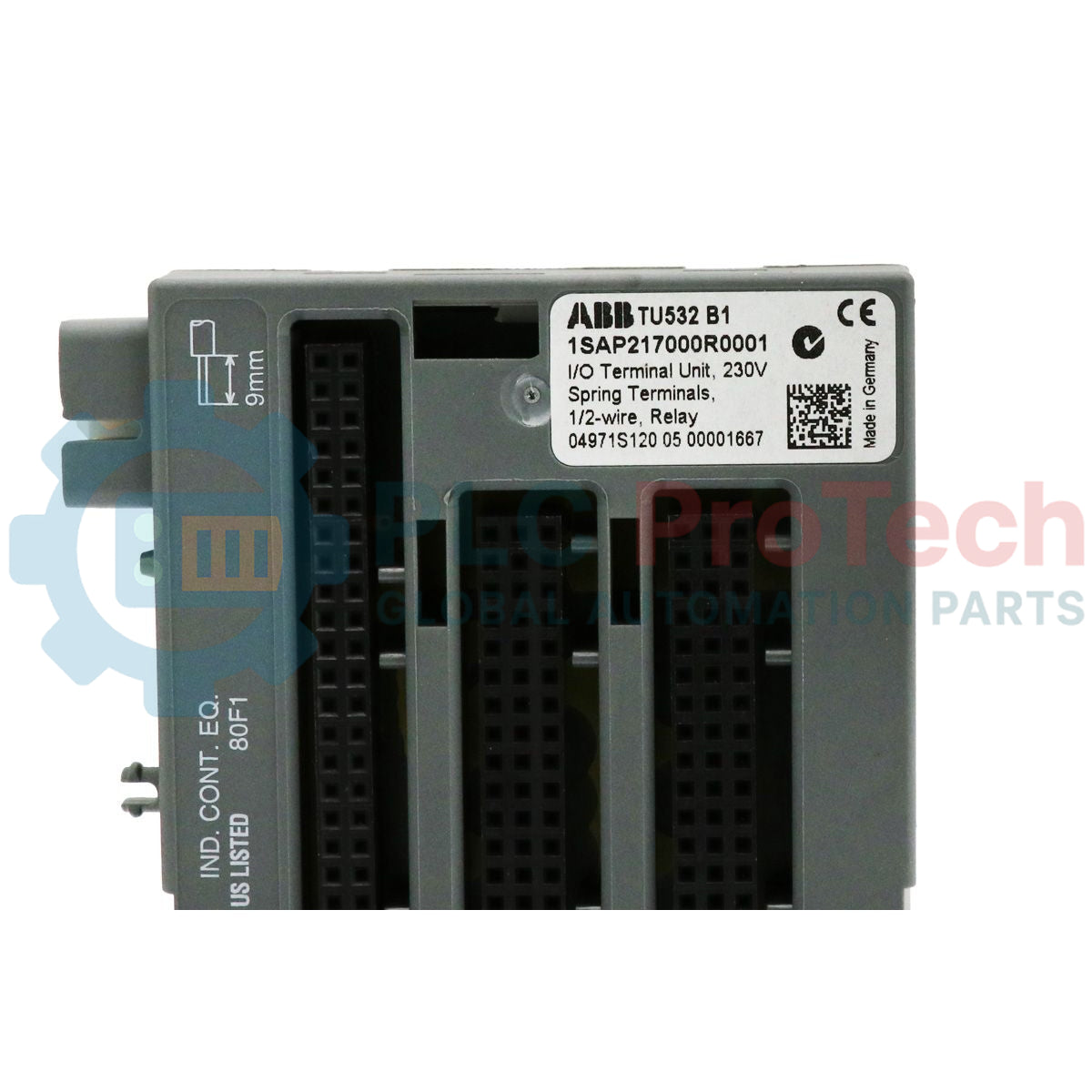

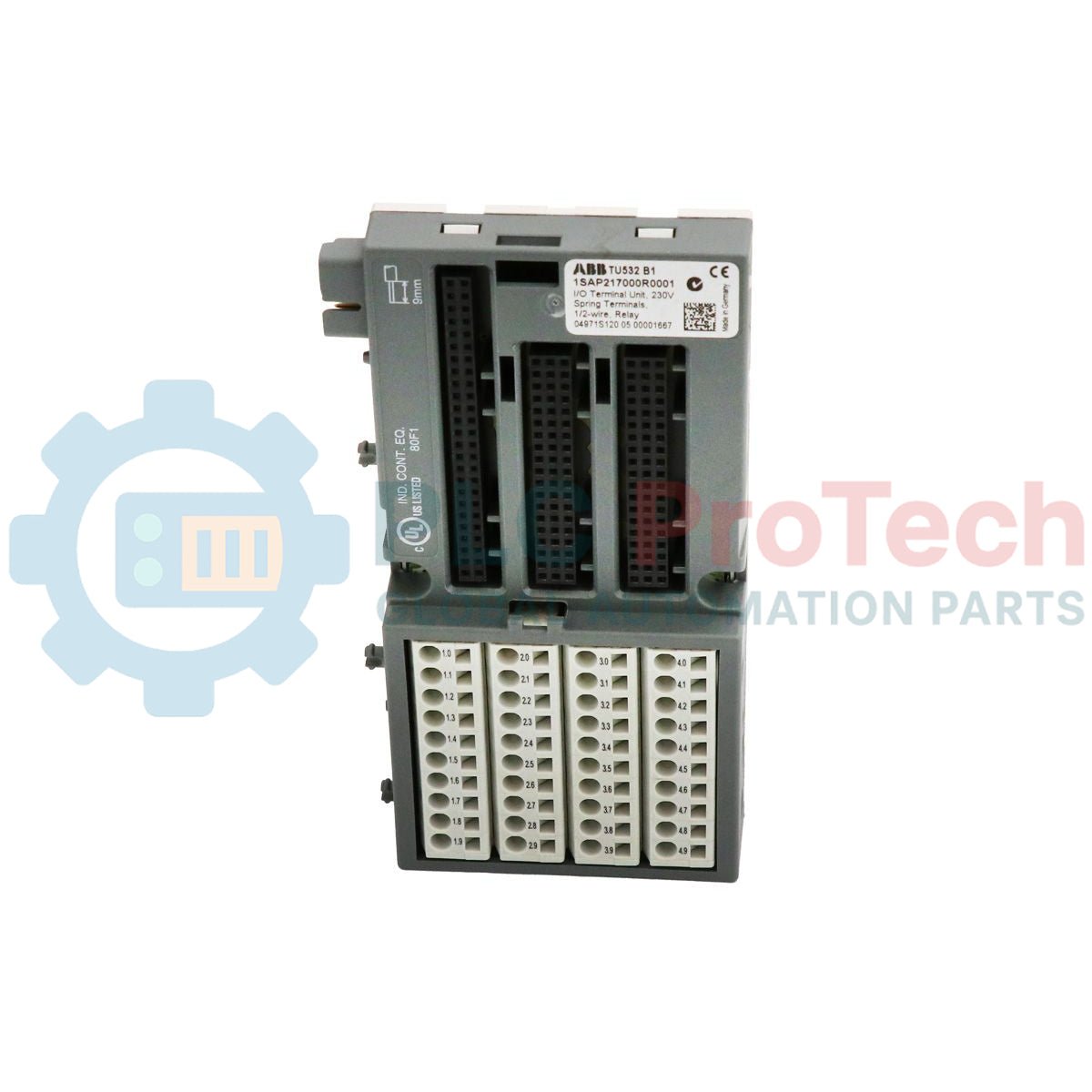

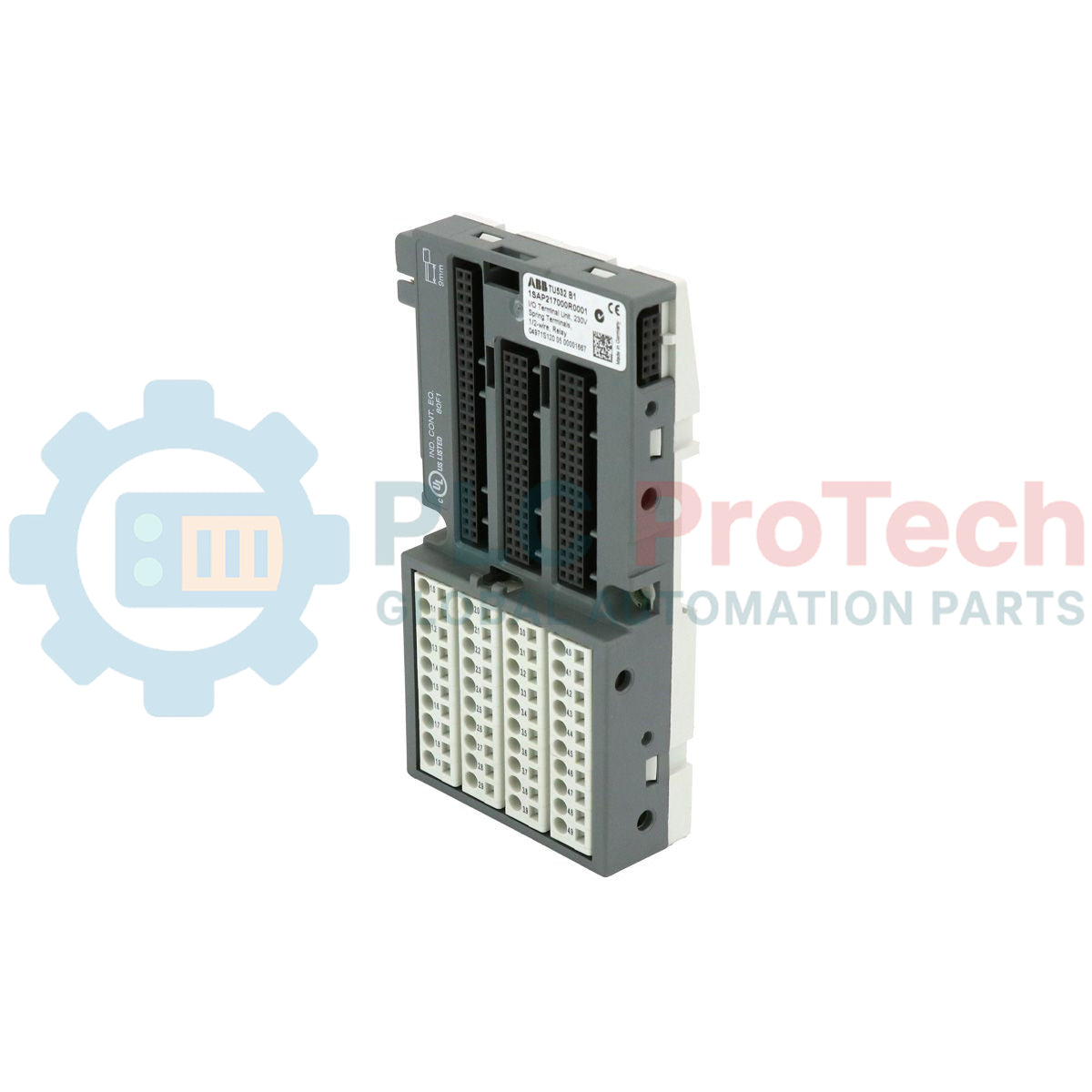

صُممت ABB 1SAP217000R0001 لدمج الوحدات عالية الجهد ضمن بنية رف التحكم، وتوفر واجهة توصيل ميكانيكية وكهربائية متينة لمنصة وحدات التحكم المنطقية القابلة للبرمجة Advant AC500. وتأتي هذه الوحدة TU532 مزودة بأطراف زنبركية مقاومة للاهتزاز، ومحسّنة خصيصًا لوحدات 230 فولت تيار متردد ووحدات مخارج المرحّلات. وهي بمثابة قاعدة أساسية للتركيب، إذ توجّه توصيلات الأسلاك الميدانية بأمان إلى ناقل اللوحة الخلفية الداخلي، مع إتاحة الاستبدال السريع أو الاستبدال الميداني لوحدات الإدخال والإخراج الإلكترونية النشطة دون التأثير في خطوط إنهاء التوصيلات الميدانية.
| الشركة المصنّعة | ABB |
| سلسلة الطراز | Advant AC500 / S500 |
| نوع المنتج الممتد | TU532 |
| رقم الصنف (SKU) | 1SAP217000R0001 |
| نوع الطرف | أطراف بمشبك زنبركي |
| سعة الجهد | 230 فولت تيار متردد / متوافق مع وحدة المرحّل |
| جهد التغذية المساعد | 24 فولت تيار مستمر |
| درجة الحماية | IP20 |
| درجة حرارة التشغيل | من 0 إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى +70 درجة مئوية |
| الأبعاد الصافية (W × الارتفاع × العمق) | 28 × 135 × 67.5 مم |
| الوزن الصافي | 0.164 كجم |
| وزن الشحن الإجمالي | 0.194 كجم |
| أبعاد العبوة | 147 × 78 × 40 مم |
الطرازات البديلة والتوافق: وحدة التوصيل الطرفية TU532 مُهيأة صراحةً للبطاقات ذات الجهد العالي 230 فولت تيار متردد والبطاقات المعزولة بالمرحلات. لا تستبدل هذه الوحدة بقواعد التوصيل الطرفية TU512 أو TU516، فهي مصممة لوحدات الإشارة منخفضة الجهد 24 فولت تيار مستمر. ويؤدي ذلك إلى انتهاك مسافات الفصل العازلة وإبطال تصنيفات المواقع الخطرة في بنية نظام S500.
مشكلات التطبيق والملاحظات الهندسية: عند تبديل الأحمال الحثية للتيار المتردد، مثل الملفات اللولبية وملفات الموصلات، عبر وحدات مرحلات مركبة على TU532، تأكد من تركيب عناصر كبت RC خارجية عبر نقاط تلامس المرحل. قد يؤدي عدم كبت قوس التلامس إلى إعادة تداخل كهرومغناطيسي عالي التردد إلى اللوحة الخلفية المحلية، مما يهدد بفشل اتصالات الناقل أو إعادة ضبط الحالات بشكل غير متوقع.
نصائح التشغيل الأولي والتوصيل: تتطلب الموصلات المجدولة المُدخلة في مشابك الشد بوحدة TU532 استخدام أطراف كبس معزولة ومكروبة بشكل صحيح لنهايات الأسلاك. قد تتشعب الأسلاك المجدولة الخام غير المعزولة بسهولة داخل غلاف التوصيلات الطرفية عالي الكثافة، مما يهدد بحدوث قصر بين الأطوار في خطوط 230 فولت تيار متردد أو أخطاء في التأريض.

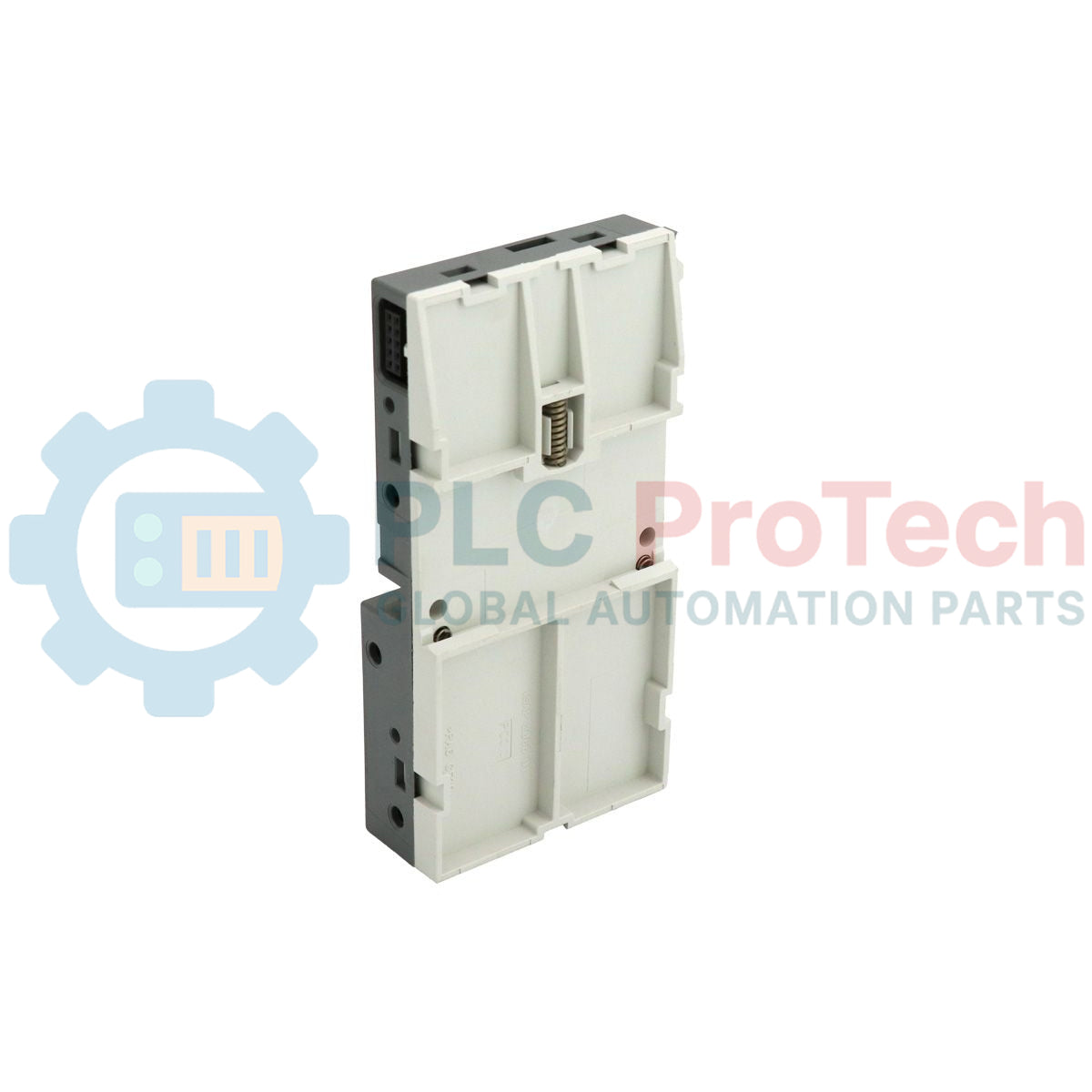

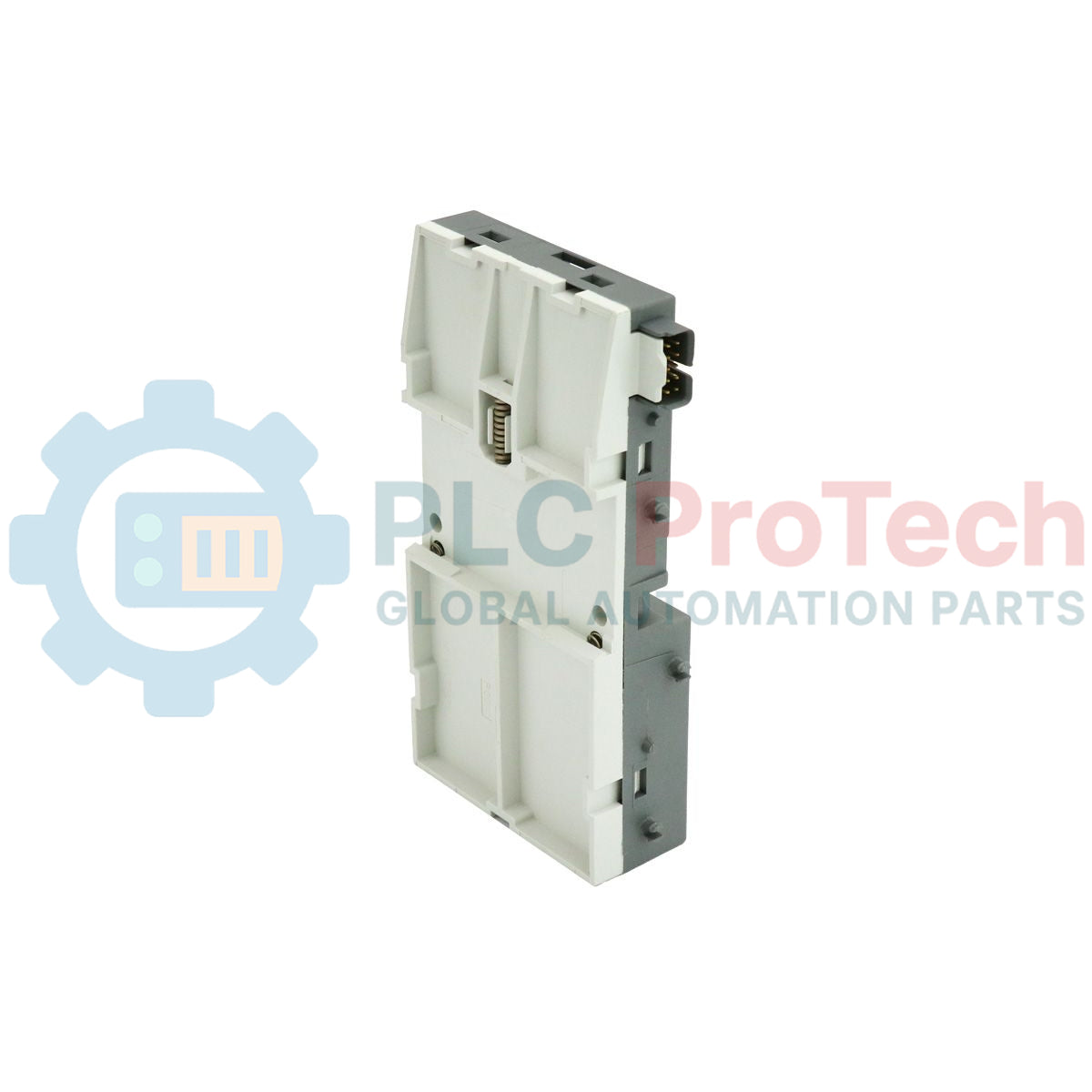

حاذِ الخطاف العلوي لوحدة التوصيل الطرفية TU532 مع الحافة العلوية لسكة DIN مؤرضة مقاس 35 مم.
اضغط على الجزء السفلي من الغلاف إلى الأسفل بقوة حتى ينغلق مزلاج التثبيت الهيكلي على السكة.
أحكم إنهاء خطوط المجال بجهد 230 فولت تيار متردد ودوائر المرحلات باستخدام مفك أطراف مسطح الرأس لتشغيل آليات المشابك الزنبركية.
تحقق من توجيه وتمرير توصيلات مصدر الطاقة المساعد بجهد 24 فولت تيار مستمر وخلوصها قبل تثبيت وحدة الإدخال/الإخراج النشطة على واجهة وحدة التوصيل الطرفية.
