الشركة المصنعة: ABB
رقم المنتج: 1SAP800100R0010
Country of origin:السويد
نوع المنتج: وحدات الإدخال/الإخراج التناظرية
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 40000ج
Dimensions: 120 مم × 80 مم × 60 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

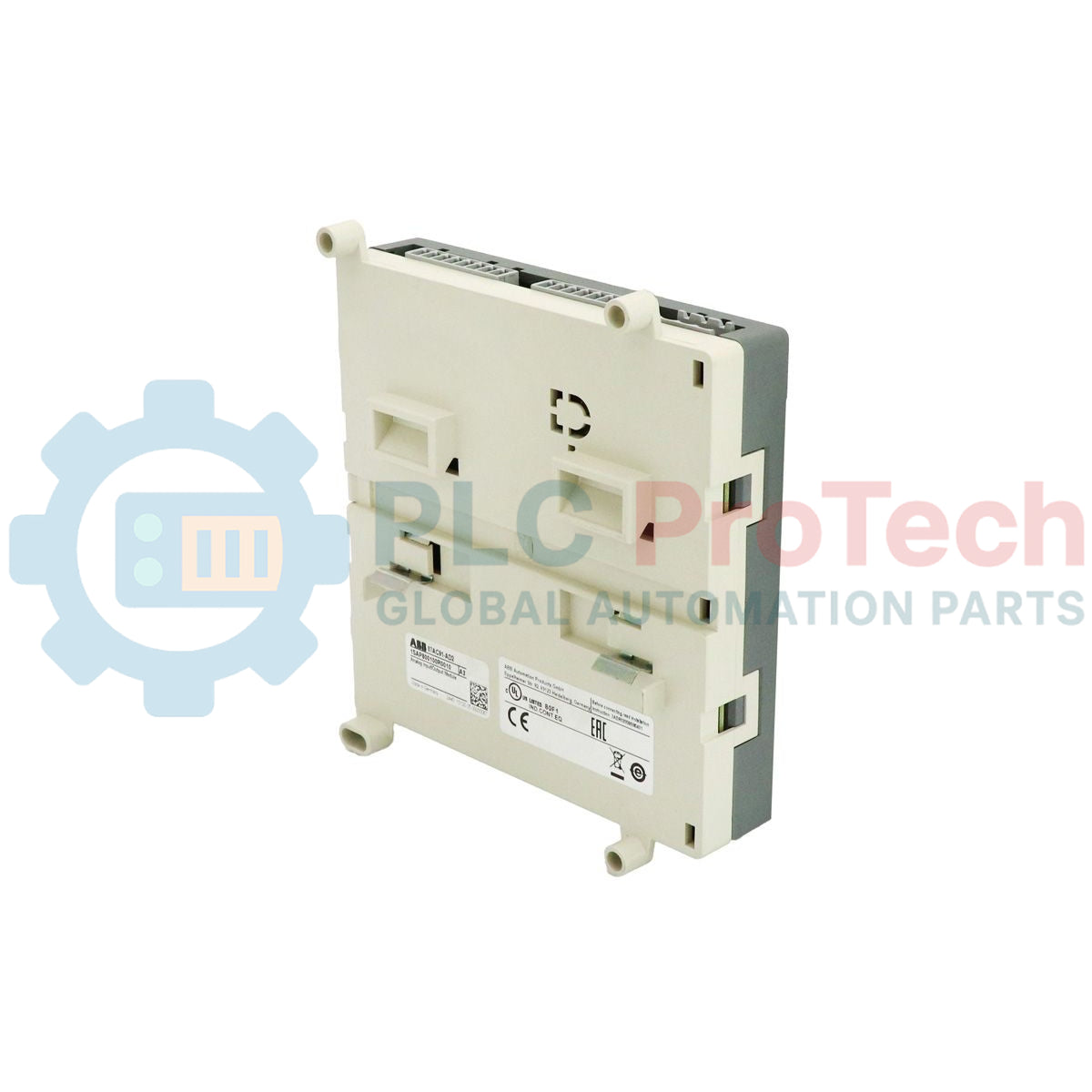

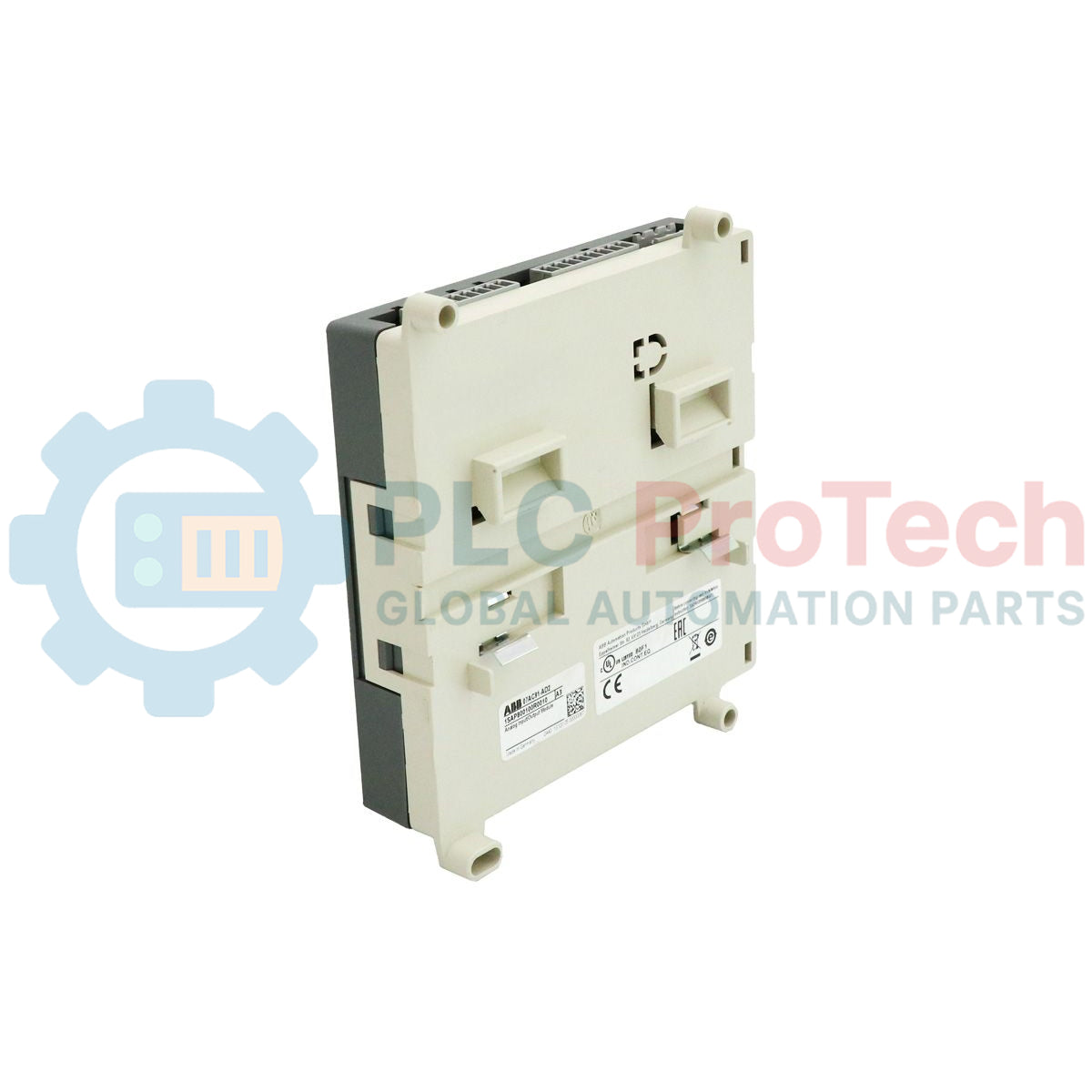

صُممت ABB 1SAP800100R0010 للاندماج السلس في شبكات الأتمتة الصناعية اللامركزية، وهي تعمل كوحدة إدخال/إخراج تناظرية للتهيئة من طراز 07AC91-AD2 تتميز بموثوقية عالية. وبفضل تشغيلها عبر بروتوكول ناقل CS31 الميداني المتين، تتيح هذه الوحدة التعامل مع عدد كبير من أجهزة القياس التناظرية البعيدة دون الحاجة إلى مساحة كبيرة في اللوحة. وتضم 8 مدخلات تناظرية و8 مخارج تناظرية بدقة تبلغ 12 بتًا بالإضافة إلى الإشارة، كما تدعم إشارات الجهد (U) والتيار (I). وصُممت الأجهزة لتوفير المرونة، إذ تدعم مخططات توصيل فعلية ثنائية الأسلاك وثلاثية الأسلاك، مما يجعلها متوافقة بدرجة كبيرة مع الحساسات وأجهزة الإرسال الصناعية القياسية.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | ABB |
| رمز الطلب | 1SAP800100R0010 |

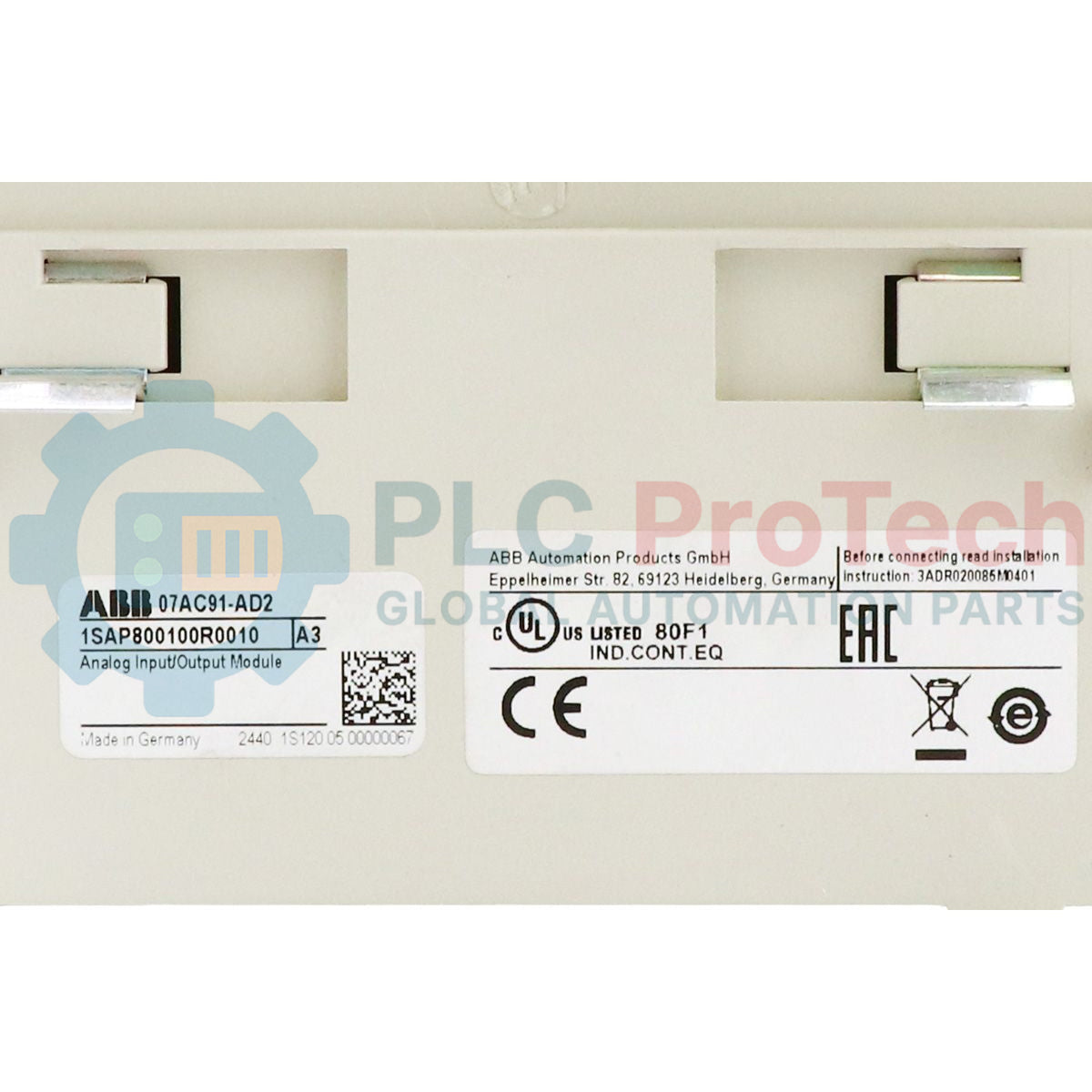

| تعيين الطراز | 07AC91-AD2 |
| نوع الوحدة | وحدة إدخال/إخراج تناظرية للتهيئة |
| المدخلات التناظرية | 8 (قابل للتهيئة؛ جهد/تيار) |
| المخارج التناظرية | 8 (قابل للتهيئة؛ جهد/تيار) |
| الدقة | 12 بت + إشارة |
| مزود الطاقة المساعد | 24 VDC |
| ناقل النظام | ناقل CS31 |
| أنواع التوصيلات المدعومة | سلكان، 3 أسلاك |
| طريقة التوصيل | أطراف قابلة للتوصيل |
| رمز السلع | 85371091 |
| وزن الشحن (محسوب) | 0.20 كجم |
| أبعاد العبوة (محسوبة) | 120 مم × 80 مم × 60 مم |

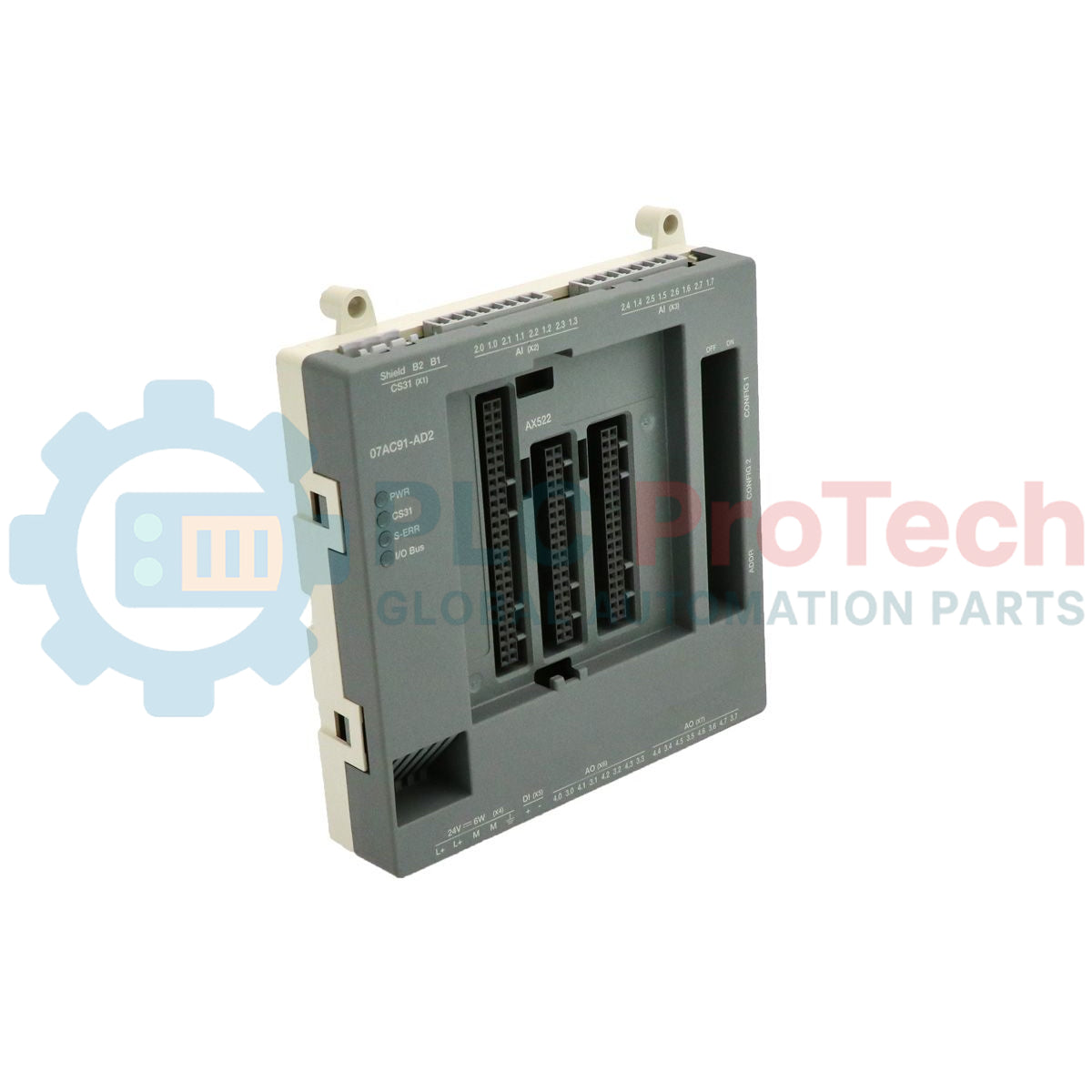

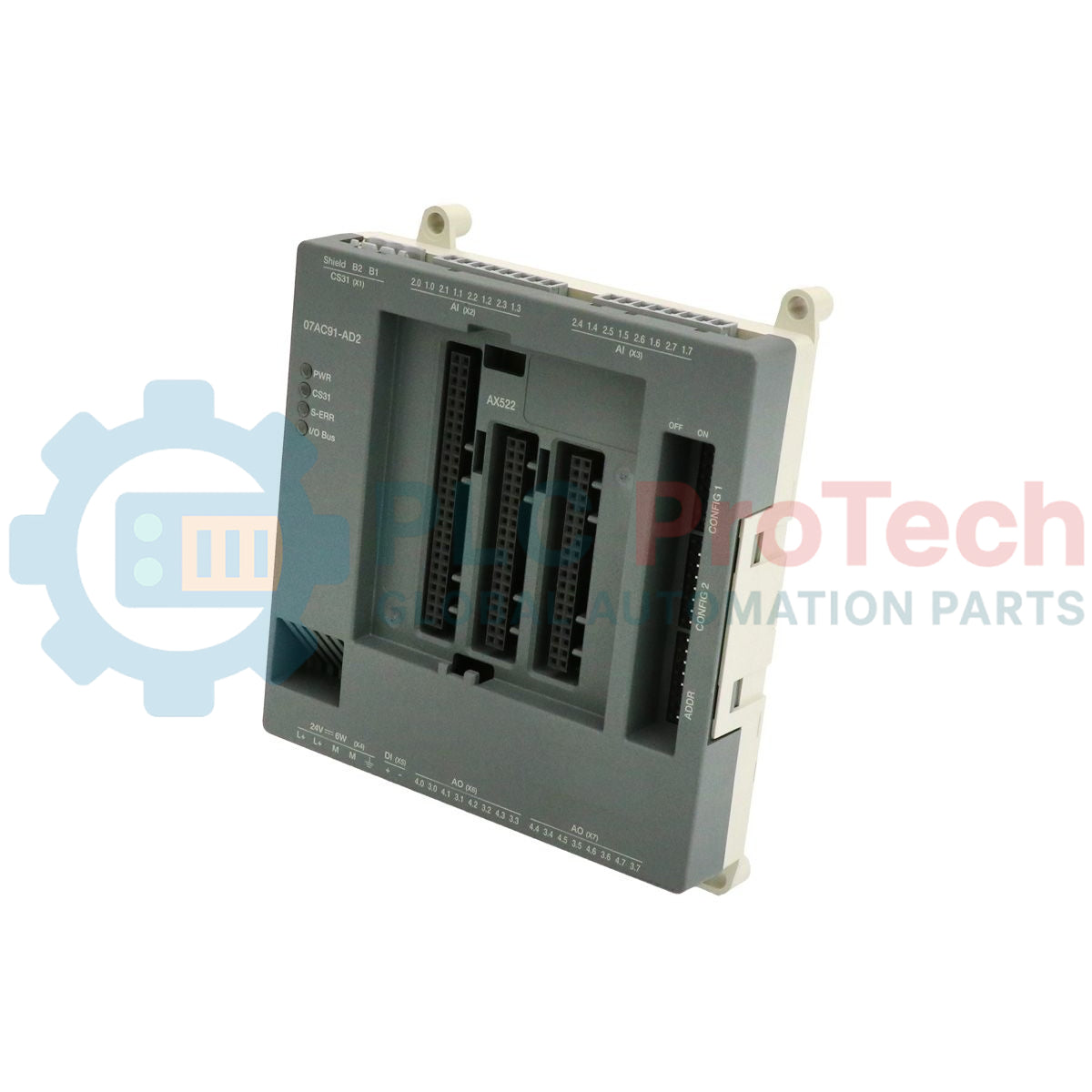

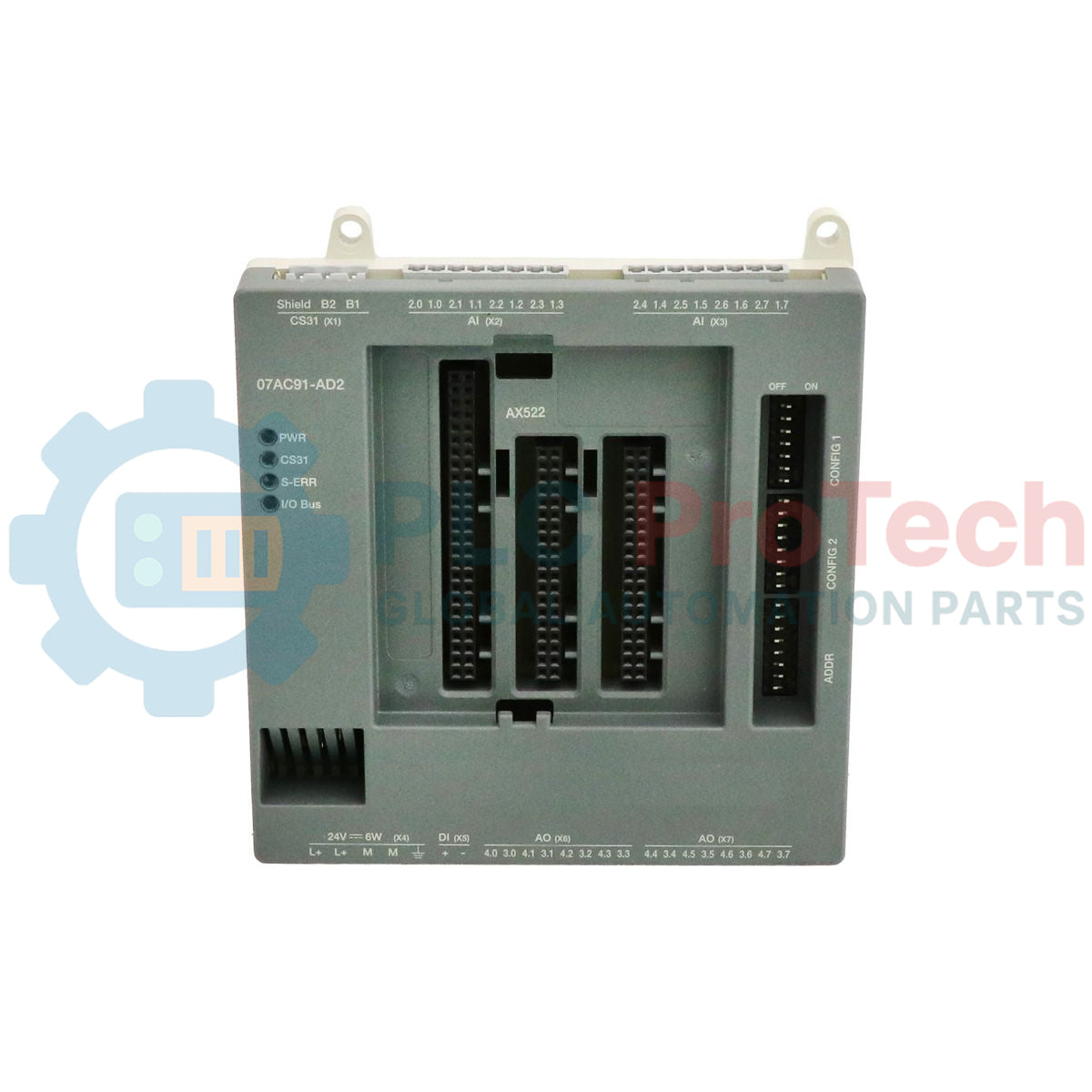

| مجموعة الواجهات | تعيين الأطراف / المنافذ | التفاصيل الوظيفية |
|---|---|---|
| مزود الطاقة | L+، M | مدخل طاقة مساعدة خارجية بجهد 24 VDC وتأريض النظام. |
| ناقل CS31 الميداني | Bus1، Bus2، الحماية | خط ناقل الاتصال التسلسلي للنظام والتأريض للحماية. |
| المدخلات التناظرية | I0+ إلى I7+، مشترك | قنوات مُهيّأة لحلقات جهد أو تيار فعّالة/سلبية. |
| المخارج التناظرية | O0+ إلى O7+، مشترك | إشارات خرج جهد/تيار مُتحكَّم بها للمشغلات المحلية. |
تتكامل الوحدة 07AC91-AD2 مباشرةً مع وحدات التحكم الرئيسية AC31 القديمة، ويمكن دمجها في أنظمة AC500 الأحدث باستخدام وحدة ناقل رئيسية CS31 مناسبة، مثل CI590 أو المنافذ التسلسلية المدمجة المهيأة لـ CS31. تأكد من أن برنامج تهيئة PLC يحتوي على ملف وصف تهيئة الوحدة GSD أو ما يعادله، والمتوافق مع الإصدار الدقيق لمؤشر الأجهزة 1SAP800100R0010، لمنع عدم تطابق تهيئة النظام أثناء التشغيل الأولي.
تنشأ أخطاء الاتصال الشائعة على ناقل CS31 عادةً من إنهاء الناقل بشكل غير صحيح أو من خطوط تفرع طويلة (وصلات فرعية). تأكد من وجود مقاومة إنهاء بقيمة 120 أوم عند النهايات الفعلية لشبكة CS31. ونظرًا إلى الحساسية العالية للتحويلات التناظرية بدقة 12 بت، لا تمرر كابلات المداخل التناظرية مطلقًا بمحاذاة خطوط الجهد العالي أو مشغلات المحركات المتناوبة من دون الحفاظ على مسافة الفصل القياسية وحواجز التدريع المادية الكافية.
اضبط دائمًا مفاتيح العنوان الدوّارة في الوحدة قبل إقلاع النظام. يفحص مدير ناقل CS31 نطاقات العناوين عند بدء التشغيل؛ وسيؤدي تغيير العناوين ديناميكيًا أثناء نشاط الوحدة إلى حدوث عطل في ناقل وحدة المعالجة المركزية للمدير. وصّل أسلاك تدريع الإشارة مباشرةً بقضيب التأريض الوظيفي (FE) داخل خزانة التحكم، وتجنب تأريض التدريع من الطرفين للقضاء على خطر تيارات حلقات التأريض المدمّرة.
اعزل جميع مصادر الطاقة الكهربائية قبل إجراء التركيب المادي أو توصيل الأطراف أو تهيئة مفاتيح العنوان. قد يؤدي عدم فصل مصادر 24 فولت تيار مستمر الخارجية وخطوط التغذية عالية الجهد إلى صدمة كهربائية مميتة أو تدمير الوحدة أو تشغيل حلقات التحكم بشكل غير مستقر.
