الشركة المصنعة: ABB
رقم المنتج: 264DSFSSA2J1
Country of origin:السويد
نوع المنتج: جهاز إرسال الضغط 264DS
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 25 سم × 12 سم × 10 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

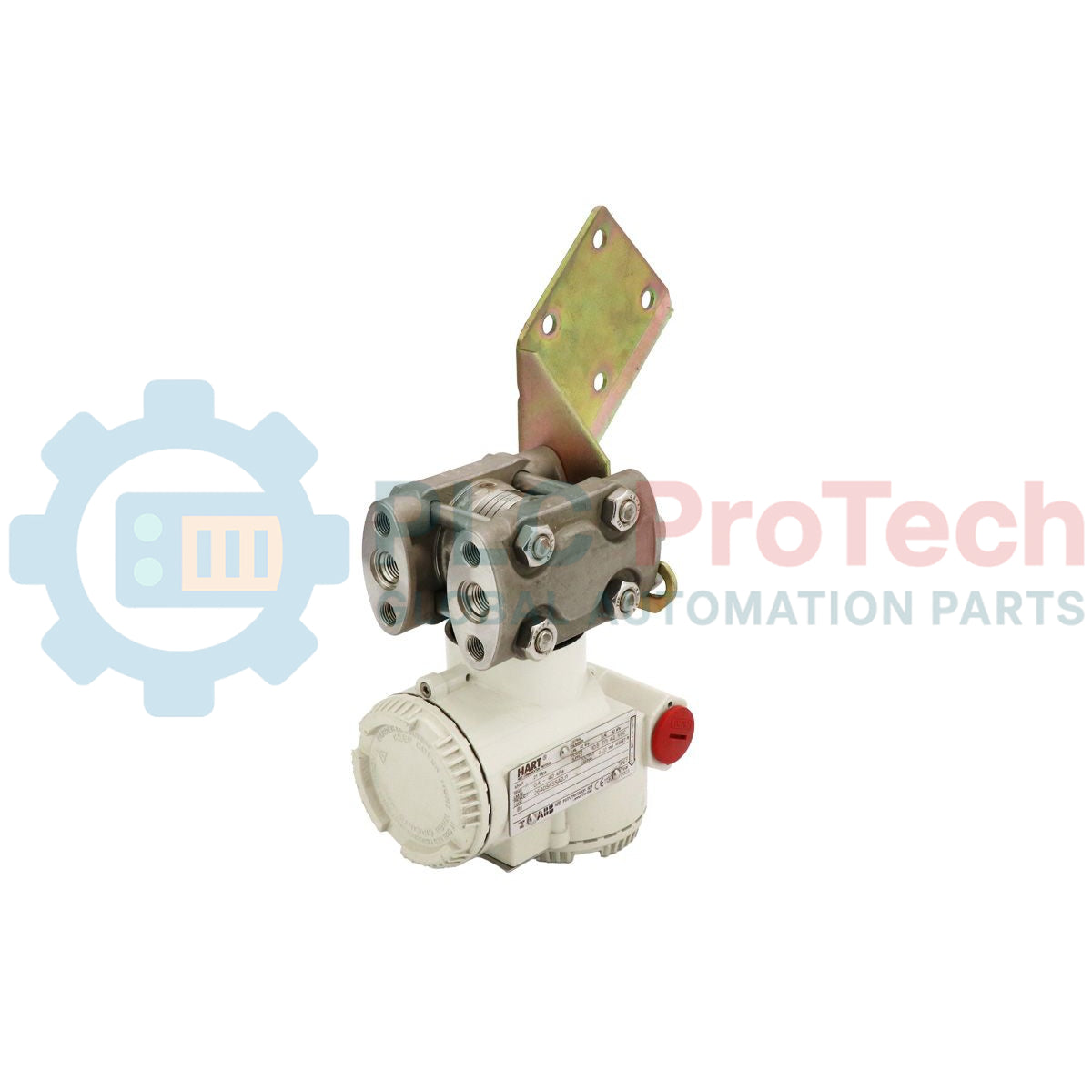

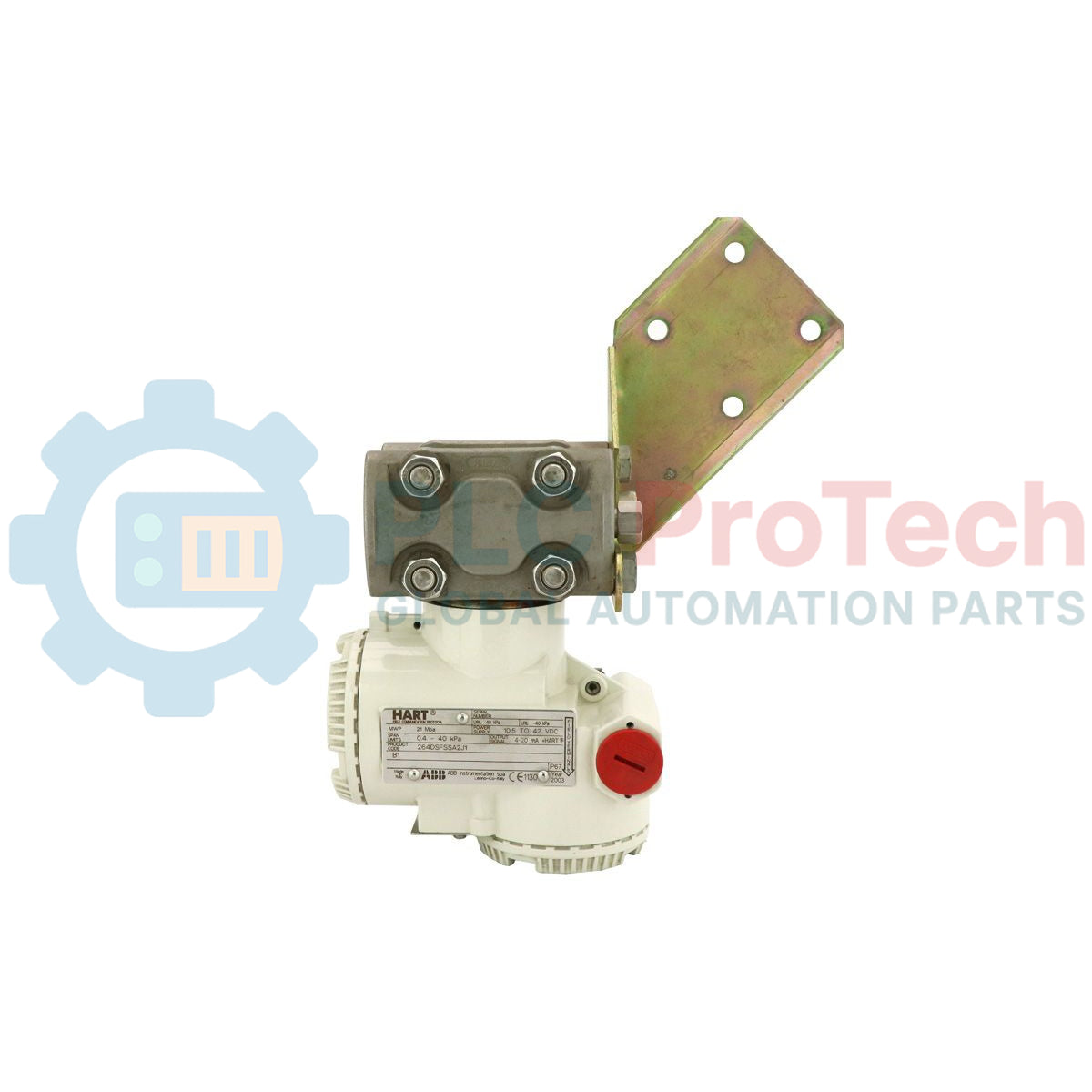

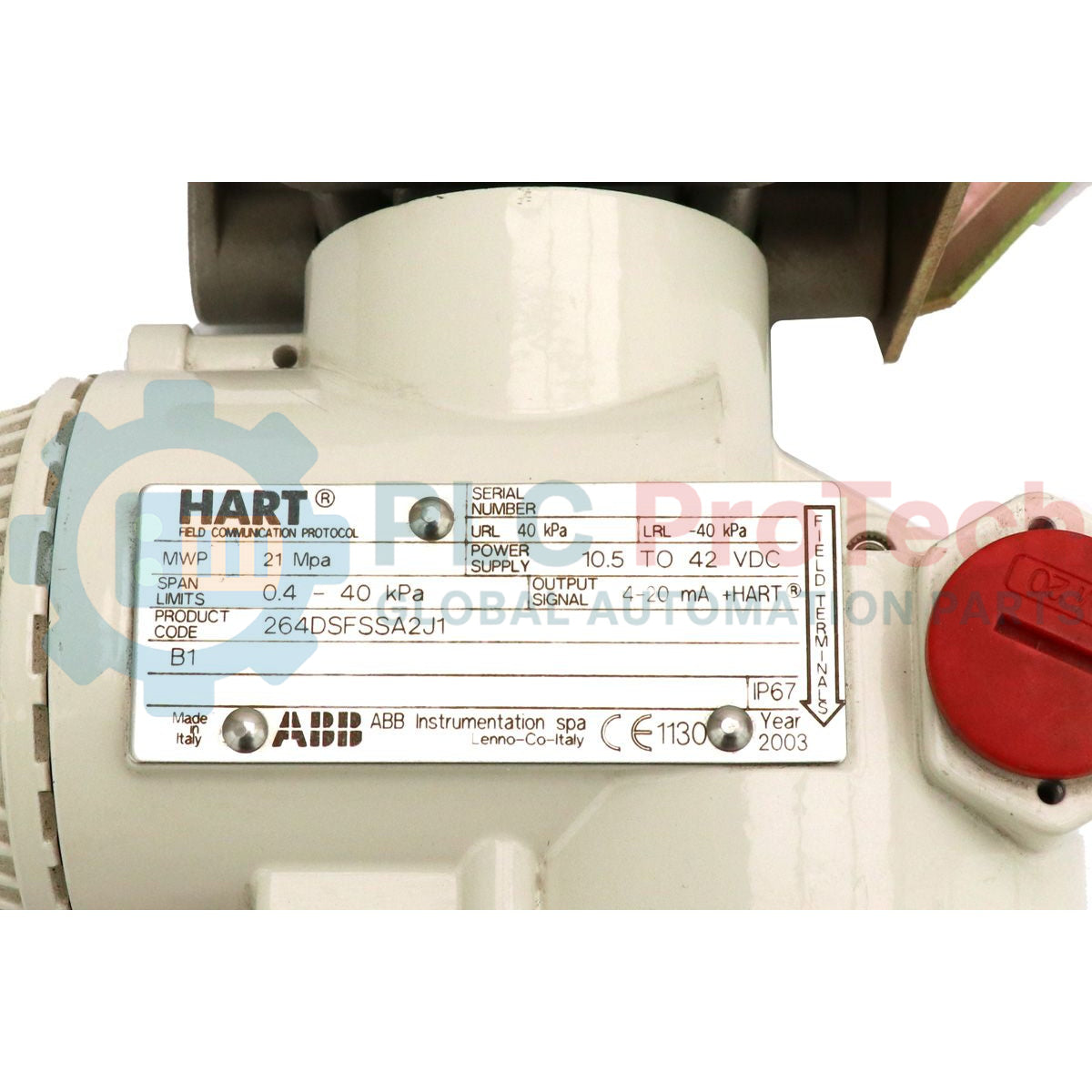

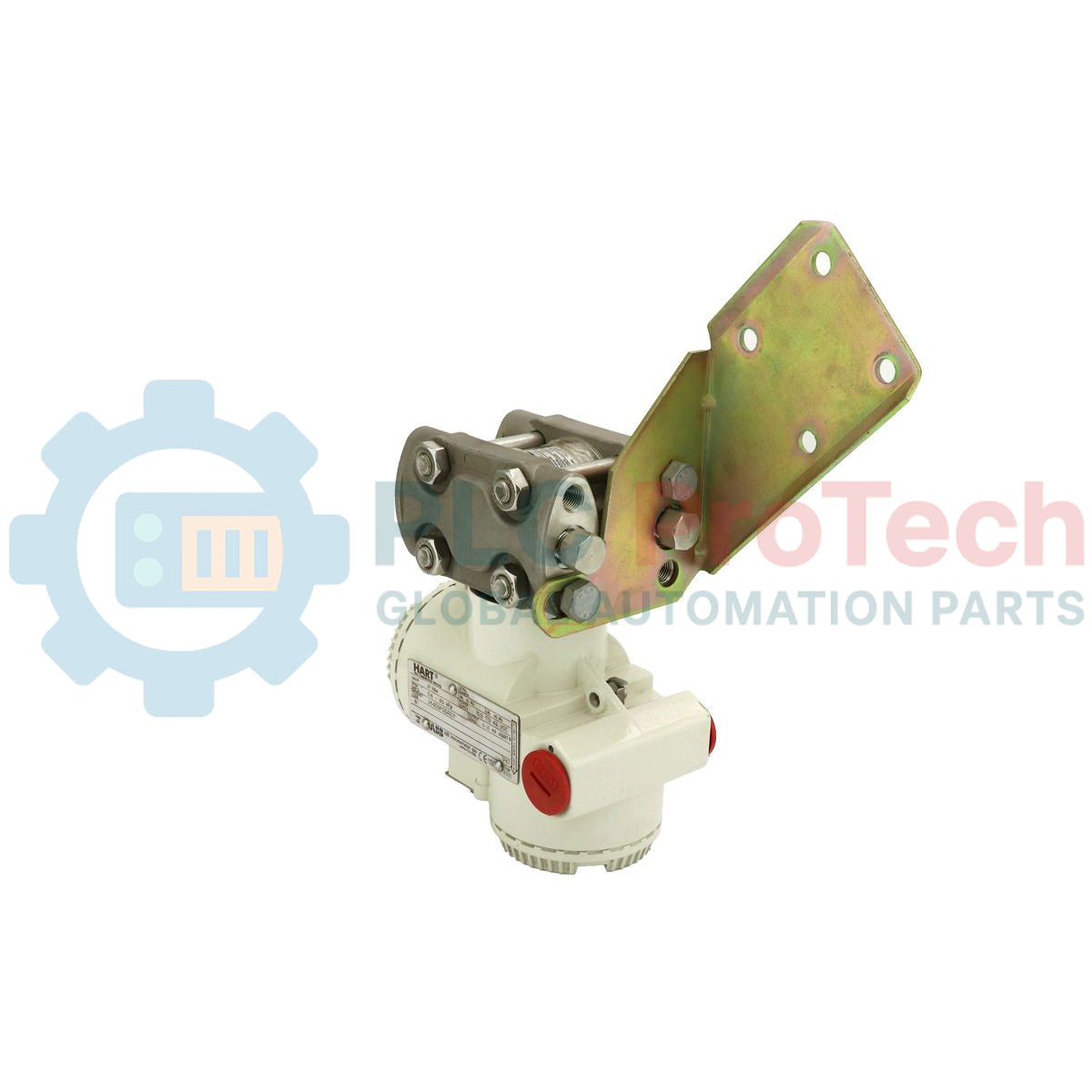

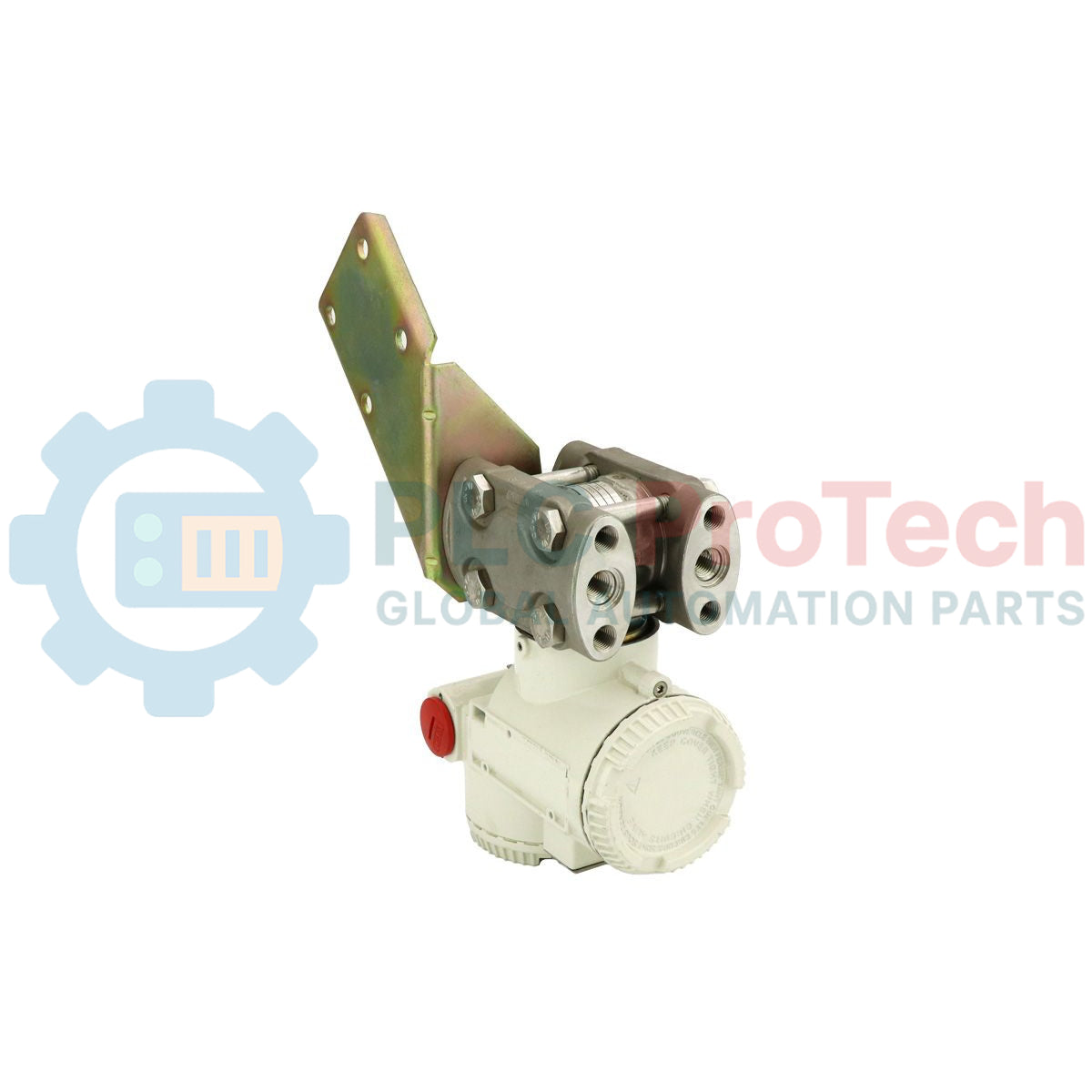

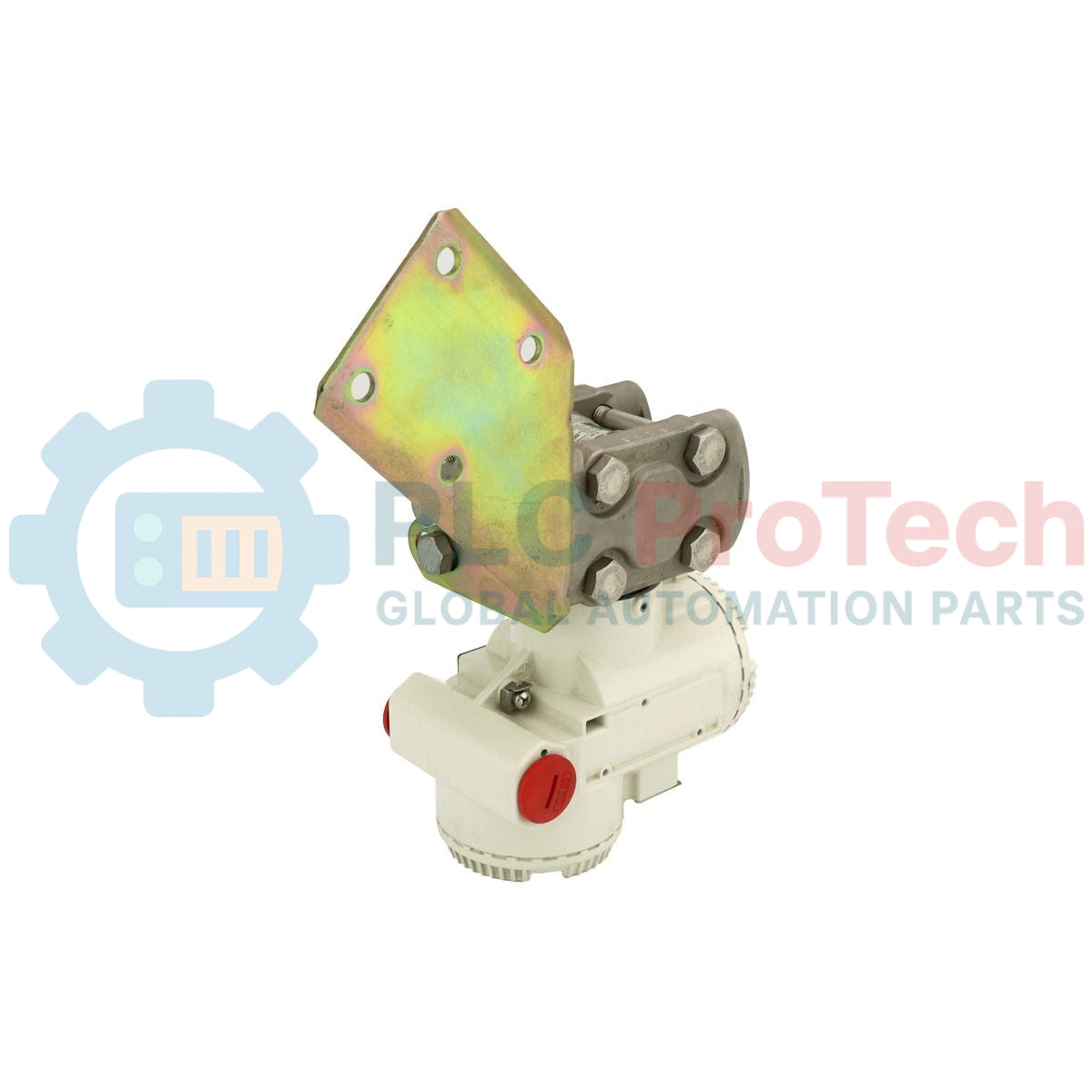

جهاز 264DSFSSA2J1 (264DS) هو جهاز إرسال ضغط تفاضلي عالي الدقة ينتمي إلى سلسلة ABB 2600T المرموقة. تم تصميم هذا الجهاز ليكون متعدد الاستخدامات ومستقرًا على المدى الطويل، حيث يقيس الضغط التفاضلي عبر نطاق واسع، من أعمدة المياه منخفضة المدى إلى العمليات الصناعية عالية الضغط حتى 2320 رطل لكل بوصة مربعة. يدمج 264DSFSSA2J1 (264DS) تقنية الاستشعار الرقمية المتقدمة مع هيكل ميكانيكي قوي، ويتميز بغشاء من الفولاذ المقاوم للصدأ 316L وفلانجات عملية أفقية. يضمن هذا التكوين أداءً موثوقًا في البيئات الصعبة مثل مصافي النفط والغاز، ومعالجة المواد الكيميائية، وتوليد الطاقة. مع ضمان استقرار لمدة 5 سنوات ودقة أساسية تبلغ ±0.075%، يعد هذا الجهاز مكونًا حيويًا في تحسين التحكم في العمليات وتقليل تكاليف الصيانة.
| الخاصية | المواصفة |
| النموذج | 264DSFSSA2J1 |
| العلامة التجارية | ABB |
| السلسلة | سلسلة 2600T |
| الدقة الأساسية | ±0.075% |
| نطاق مستشعر الضغط | 0.4 إلى 40 كيلو باسكال (4 إلى 400 مليلتر زئبق) |
| مادة الغشاء | فولاذ مقاوم للصدأ AISI 316L |
| سائل التعبئة | زيت السيليكون |
| فلانجة العملية | فولاذ مقاوم للصدأ AISI 316L (اتصال أفقي) |
| اتصال العملية | 1/4 بوصة NPT-f مباشر |
| البراغي / الحشية | فولاذ مقاوم للصدأ AISI 316 / PTFE |
| مادة الغلاف | سبيكة الألمنيوم (اتصال M20 × 1.5) |
| بروتوكول الإخراج | HART رقمي + 4 إلى 20 مللي أمبير |
| الاستقرار | ضمان استقرار لمدة 5 سنوات |
| الامتثال | امتثال كامل لمتطلبات PED، NACE MR0175 |
ما أهمية نسبة التمديد 100:1 في سلسلة 264DS؟
تسمح نسبة التمديد 100:1 للجهاز بأن يتم ضبطه على جزء من نطاقه الأقصى دون فقدان كبير في دقة القياس. تتيح هذه المرونة لنموذج واحد تغطية نطاقات تطبيق متعددة، مما يقلل الحاجة إلى مخزون كبير من قطع الغيار.
هل يمكن استخدام هذا الجهاز لتطبيقات السوائل المسببة للتآكل؟
يستخدم تكوين 264DSFSSA2J1 الفولاذ المقاوم للصدأ 316L وحشيات PTFE، وهي مناسبة لمجموعة واسعة من السوائل الصناعية. ومع ذلك، للوسائط شديدة العدوانية مثل الكلور الرطب أو الغاز الحامضي، تقدم ABB مواد مبللة بديلة مثل Hastelloy C276 أو التنتالوم.
كيف يمكن تكوين جهاز 264DS في الموقع؟
يمكن إجراء التكوين محليًا عبر شاشة LCD المدمجة الاختيارية مع لوحة مفاتيح، أو عن بُعد باستخدام وحدة طرفية محمولة متوافقة مع HART (مثل DHH805) أو منصة تكوين على الحاسوب عبر واجهة FDT/DTM.
هل الجهاز متوافق مع معايير NACE للخدمة في البيئات الحامضية؟
نعم، يشير الرمز "A" في الحرف التاسع إلى أن فلانجات العملية والمحولات مصنوعة من AISI 316L وتلبي متطلبات NACE MR0175، مما يجعل الجهاز مناسبًا للتطبيقات التي يكون فيها التصدع الناتج عن الإجهاد الكبريتي مصدر قلق.
تجميع خط النبض: يُنصح بشدة لتركيبات الضغط التفاضلي بتركيب مجمع صمامات من 3 أو 5 صمامات بين العملية وجهاز الإرسال. يتيح ذلك العزل الآمن، والتنفيس، ومعايرة نقطة الصفر دون مقاطعة تدفق العملية.
اتجاه التركيب: يستخدم جهاز 264DS اتصال فلانجة أفقي. تأكد من تركيب الجهاز بحيث تكون خطوط النبض ذات تصريف ذاتي (لخدمة الغاز) أو تنفيس ذاتي (لخدمة السائل) لمنع أخطاء القياس الناتجة عن الفقاعات المحبوسة أو التكثف.
التأريض الكهربائي: لتعظيم مناعة الضوضاء التي يوفرها بروتوكول HART، تأكد من تأريض غلاف الألمنيوم بشكل صحيح. استخدم طرف التأريض الداخلي أو الخارجي وكابلات مزدوجة ملتوية معزولة لمنع التداخل من الحقول الكهرومغناطيسية عالية التردد الشائعة في البيئات الصناعية.
