لوحة محول PrimePack BGAD-12C ABB 3AUA0000112491

نظرة عامة على المنتج

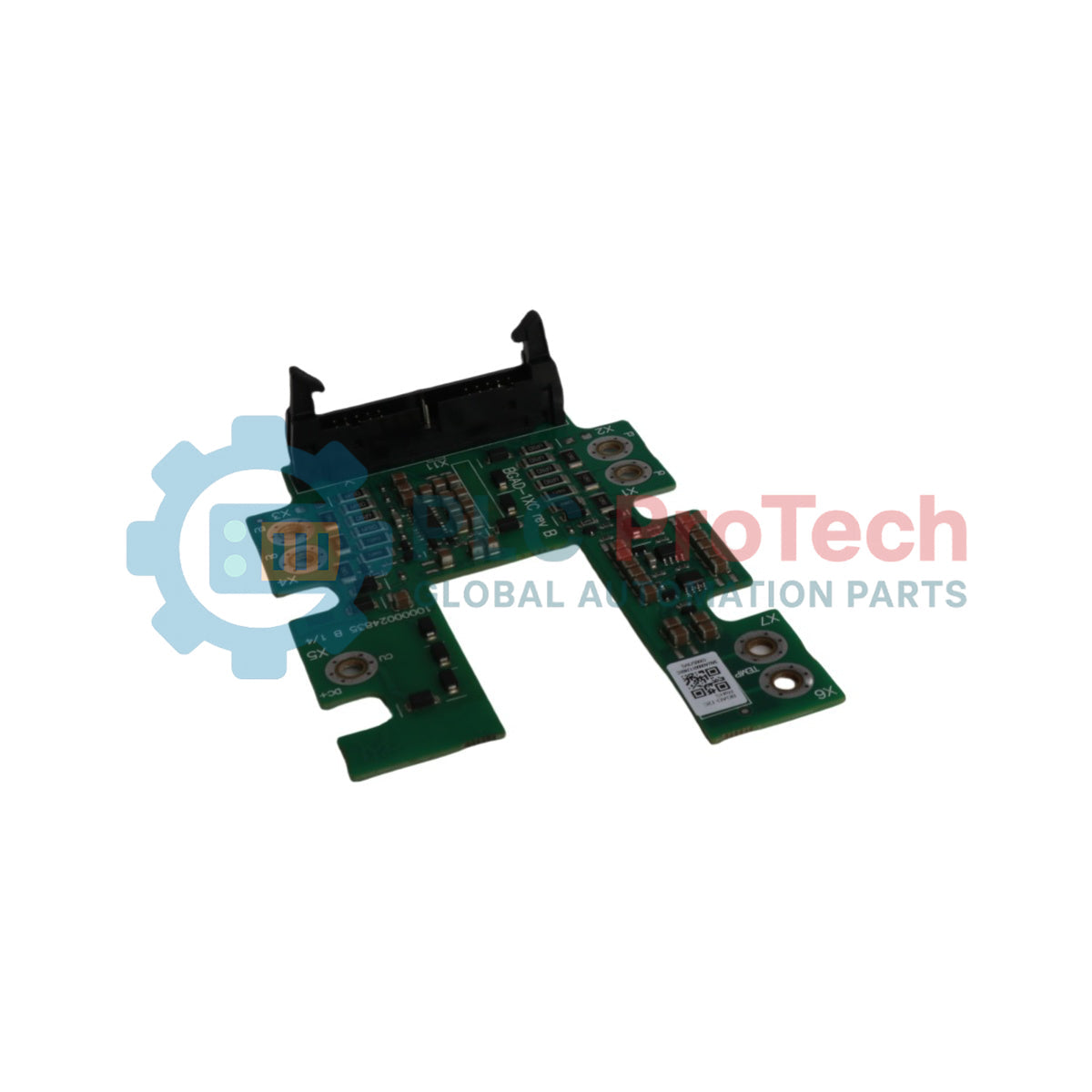

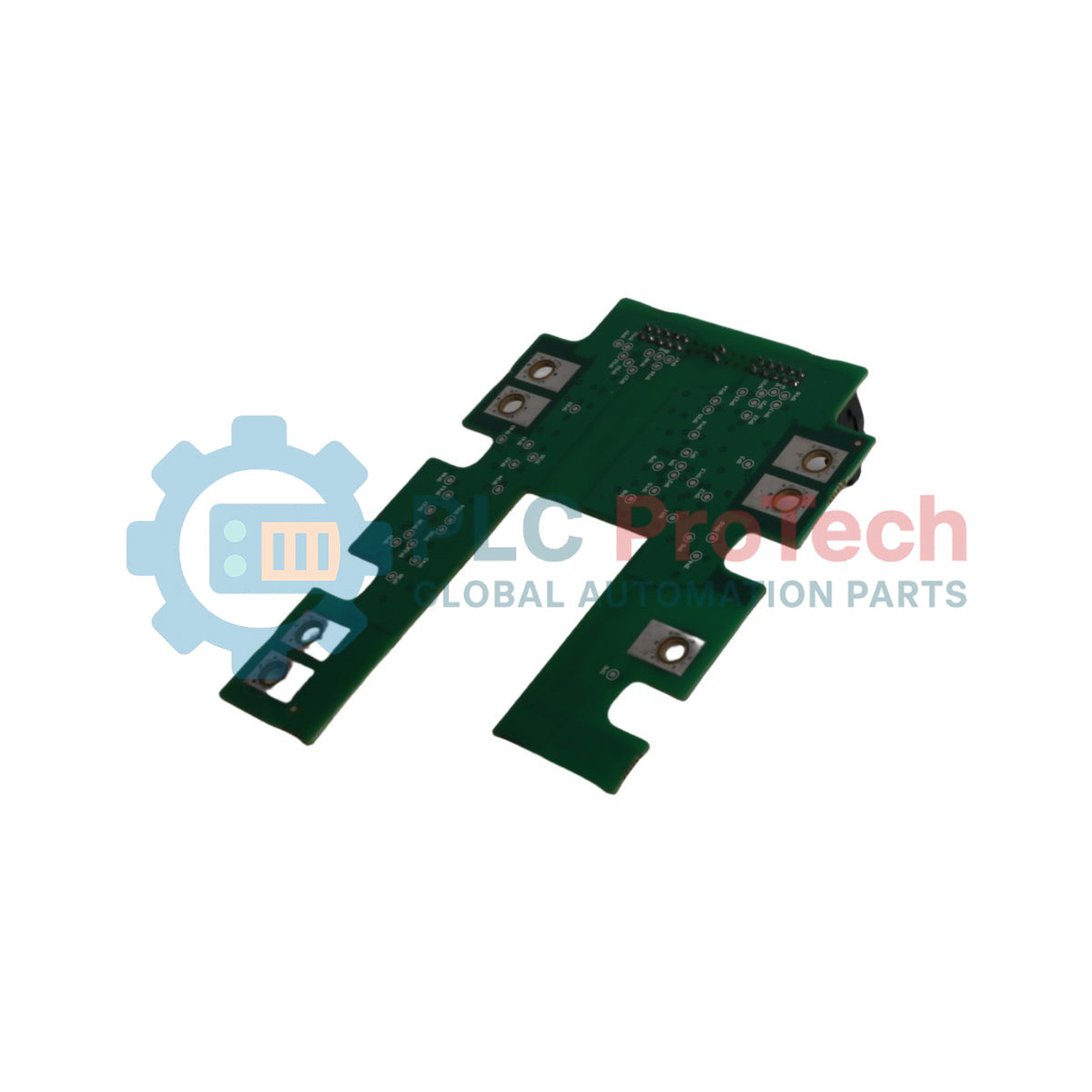

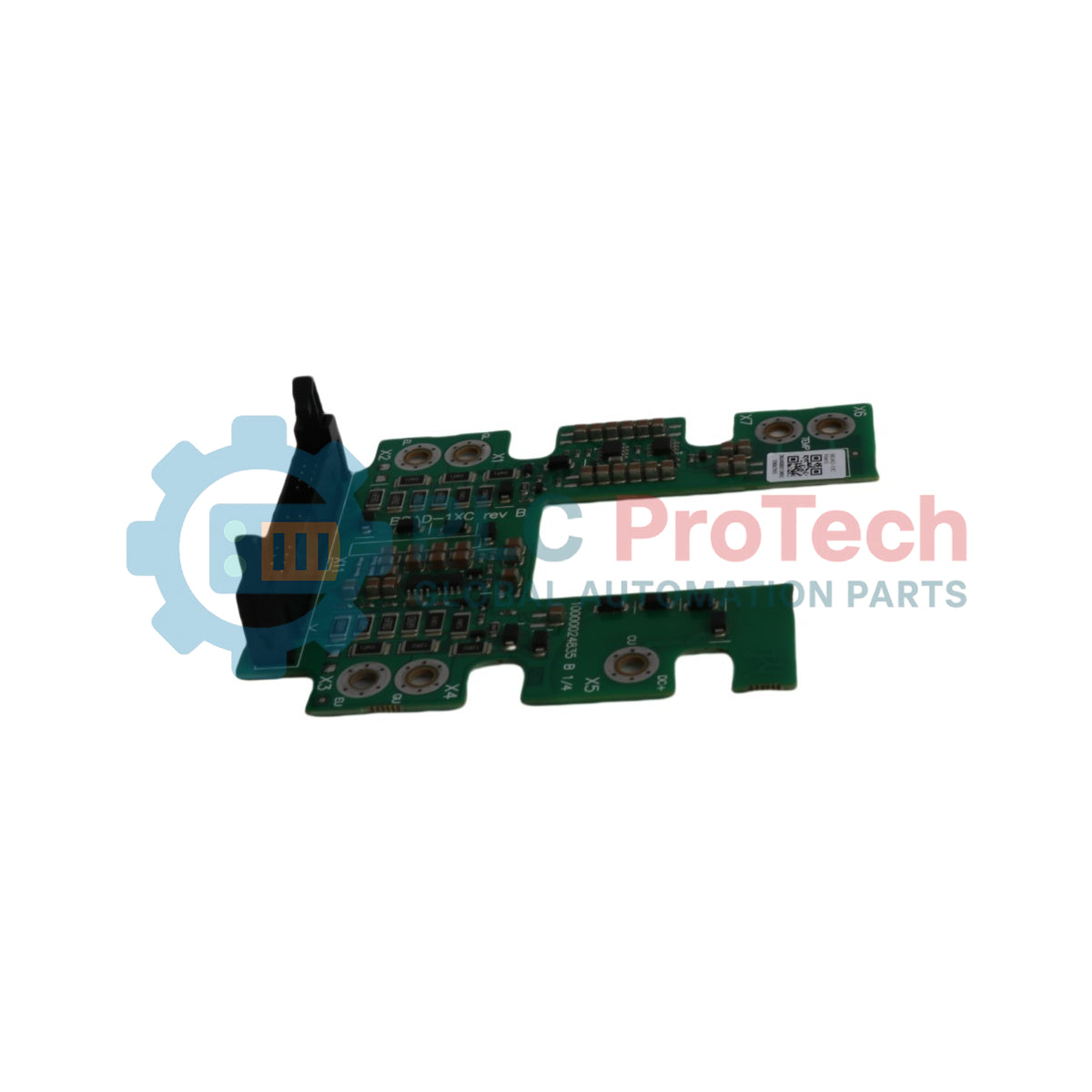

تُعد 3AUA0000112491 (BGAD-12C) لوحة محول PrimePack مصممة بدقة لوحدات محركات التيار المتردد منخفضة الجهد المتقدمة من ABB، بما في ذلك سلسلتي ACS 580-04 و ACS 880-04. تعمل هذه اللوحة المطبوعة (PCB) كواجهة حاسمة بين وحدات PrimePack IGBT عالية القدرة ودائرة التحكم في المحرك. في القطاعات الصناعية ذات الطلب العالي مثل إدارة مياه الصرف الصحي، وأنظمة التدفئة والتهوية وتكييف الهواء، والتصنيع الثقيل، تضمن BGAD-12C سلامة إشارات مشغل البوابة وحلقات التغذية الحرارية. من خلال تسهيل الاتصال الموثوق داخل مكدس الطاقة، تمنع هذه اللوحة تلاشي الإشارة وأخطاء التبديل التي قد تؤدي إلى فشل أشباه الموصلات. بالنسبة للمرافق التي تعمل على مدار الساعة طوال أيام الأسبوع، فإن الحفاظ على مخزون محلي من هذه اللوحات ضروري للتعافي السريع أثناء دورات الصيانة، مما يقلل بشكل فعال من التكاليف العالية المرتبطة بتوقف النظام غير المخطط له.

التكوين الفني

تم تصميم BGAD-12C خصيصًا لدعم إطارات المحركات ذات كثافة الطاقة العالية. تم تحسين تخطيطها لتناسب بصمة أشباه الموصلات PrimePack، مما يضمن مسارات منخفضة المقاومة لوظائف القيادة الحرجة.

• واجهة الوحدة: تتكيف بسلاسة مع إشارات التحكم لتتوافق مع ترتيب دبابيس وحدات IGBT من نوع PrimePack المستخدمة في وحدات محركات ACS 580 و ACS 880.

• سلامة الإشارة: تتميز بتصميم متعدد الطبقات للوحة الدوائر المطبوعة لتقليل التداخل الكهرومغناطيسي (EMI) الناتج عن التبديل عالي التردد لأشباه الموصلات الكهربائية.

• التكرار والكمية: في الإطارات عالية القدرة مثل ACS580-04-585A-4، تُستخدم عدة وحدات (عادة 3 قطع) لكل طور أو تجميع وحدة لإدارة مكدس الطاقة الموزع.

• درجة المكونات: تستخدم تقنية التركيب السطحي (SMT) بمواصفات صناعية لتحمل دورات الحرارة والاهتزازات المتأصلة في بيئات خزانات المحركات.

المواصفات الفنية

الأسئلة الشائعة في الصناعة

في أي نماذج محركات محددة تُستخدم لوحة BGAD-12C؟

تُستخدم BGAD-12C بشكل رئيسي في وحدات محركات ABB ACS 580-04 و ACS 880-04 المفردة. وهي مدرجة بشكل خاص للاستخدام في إطار ACS580-04-585A-4، حيث يُطلب عادة 3 لوحات لكل تكوين نظام.

ما هي عواقب استخدام لوحة محول غير أصلية؟

يمكن أن يؤدي استخدام لوحة غير أصلية أو ذات تصنيع رديء إلى توقيت غير صحيح لإشارة البوابة أو عزلة كهربائية غير كافية. هذا يزيد من خطر التيارات "الشوت-ثرو" التي قد تتلف وحدات IGBT المكلفة بشكل كارثي وتتسبب في فشل واسع للمحرك.

كيف يمكنني استكشاف عطل محتمل في BGAD-12C؟

افحص اللوحة بحثًا عن علامات تسخين موضعي، أو تكربن بالقرب من الموصلات، أو تشققات فيزيائية. إذا أبلغ المحرك عن أعطال في مشغل البوابة أو تيارات طور غير متسقة رغم سلامة أشباه الموصلات، يجب اختبار لوحة المحول للتحقق من الاستمرارية وتجاوز الإشارة.

إرشادات التركيب الميداني والسلامة

• حماية إشارة البوابة: عند تركيب BGAD-12C على وحدة PrimePack، تأكد من محاذاة الدبابيس بدقة. قد يؤدي سوء المحاذاة إلى انحناء دبابيس البوابة، مما يسبب اتصالًا متقطعًا أو مسارات مقاومة عالية تؤدي إلى تشغيل IGBT في المنطقة الخطية، مما يسبب ارتفاعًا سريعًا في درجة الحرارة.

• احتياطات مكافحة الكهرباء الساكنة (ESD): تحتوي هذه اللوحة على مكونات حساسة بمستوى المنطق. ارتدِ دائمًا سوار ESD مؤرض وتعامل مع اللوحة من الحواف فقط. تجنب لمس دبابيس الموصل أو المكونات المركبة على السطح لمنع التلف الكامن الناتج عن التفريغ الكهروستاتيكي.

• السلامة الميكانيكية: تأكد من تثبيت جميع الفواصل والبراغي بالشد المناسب (راجع دليل الأجهزة الخاص بـ ACS 880-04). اللوحات الفضفاضة معرضة للإجهاد الناتج عن الاهتزاز، مما قد يؤدي إلى تشققات دقيقة في مسارات اللوحة مع مرور الوقت، خاصة في التطبيقات الصناعية الثقيلة مثل التعدين أو التكسير.

• الختم البيئي: إذا كانت وحدة المحرك موجودة في بيئة تآكلية أو رطبة جدًا (مثل المصانع الكيميائية)، تحقق من أن نظام التحكم في رطوبة الخزانة الداخلي يعمل بشكل صحيح. يمكن أن يؤدي تسرب الرطوبة إلى نمو شجيري بين المسارات ذات الجهد العالي على اللوحة، مما يسبب دوائر قصيرة.
