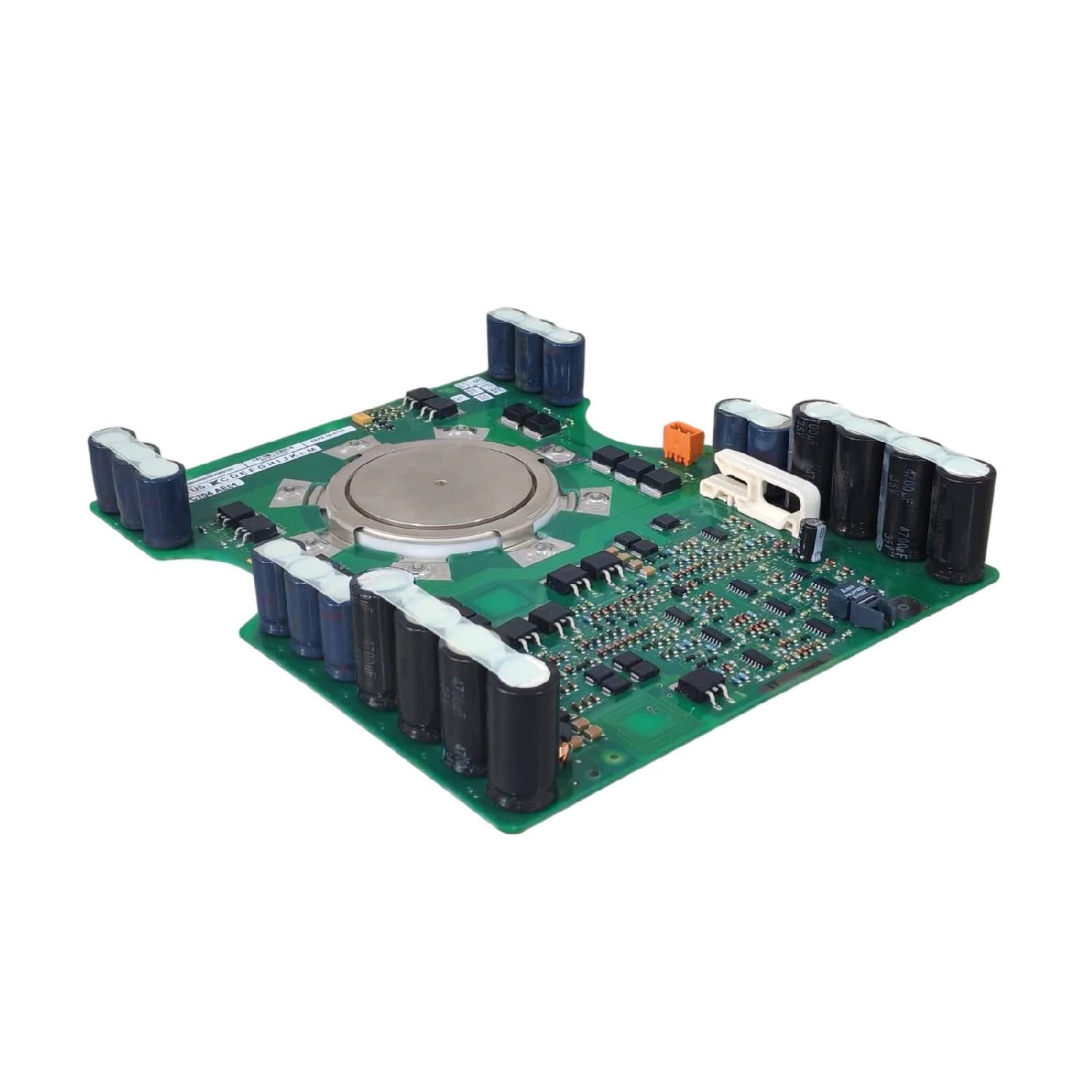

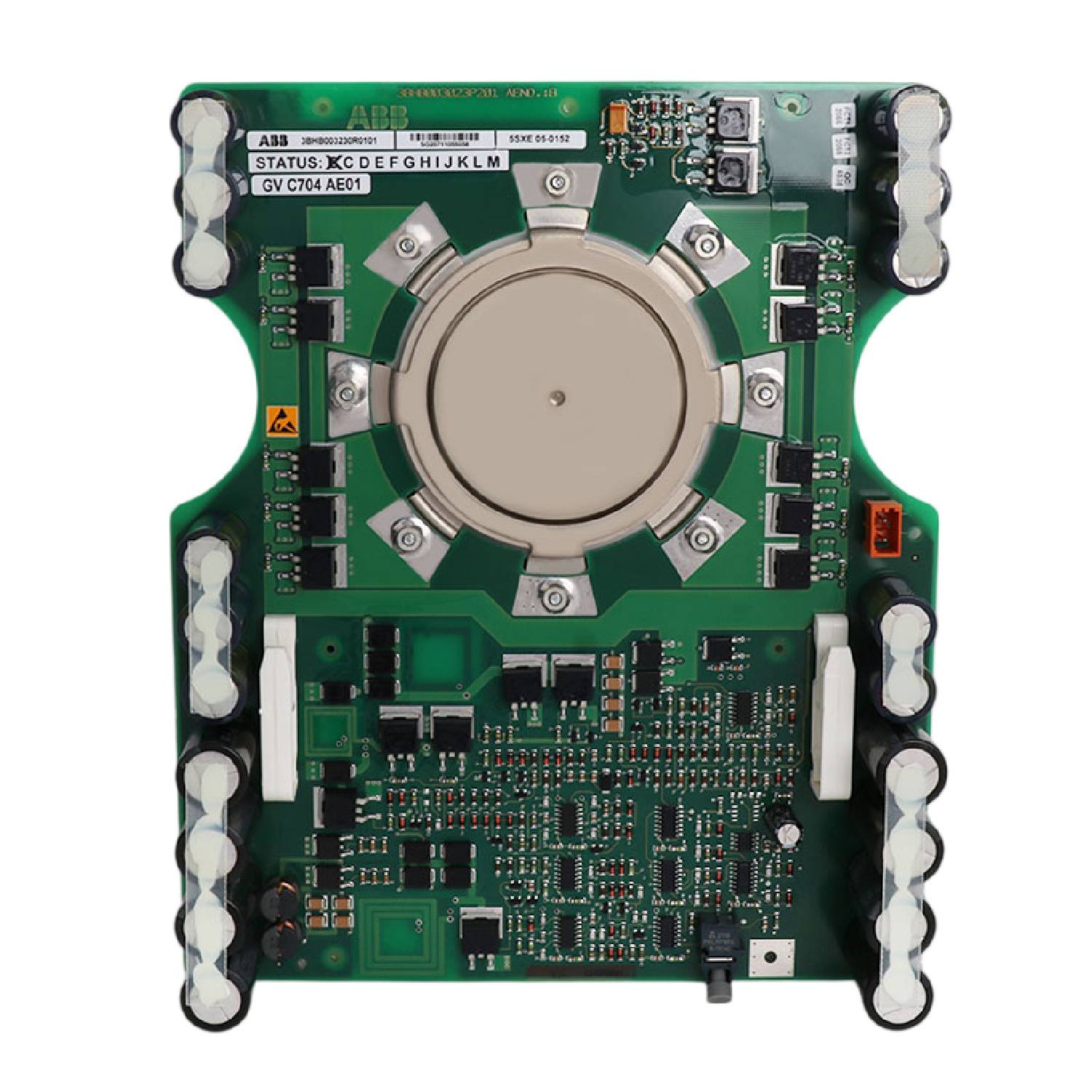

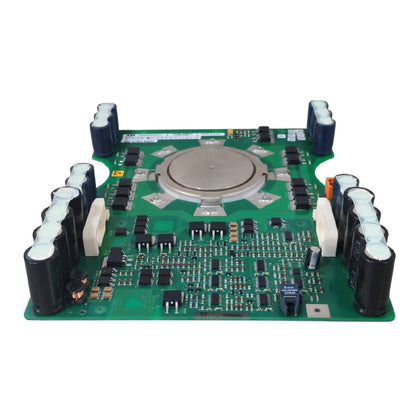

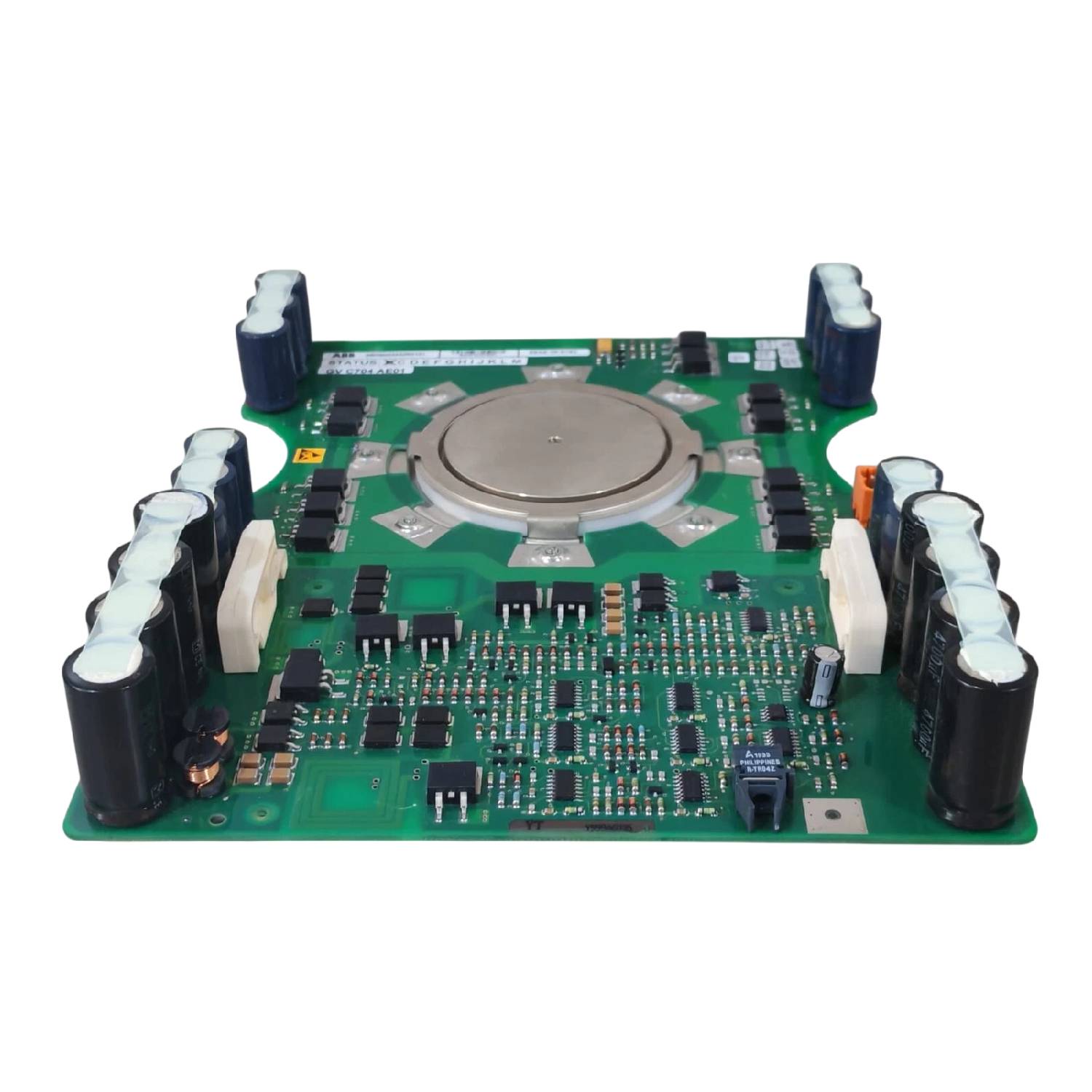

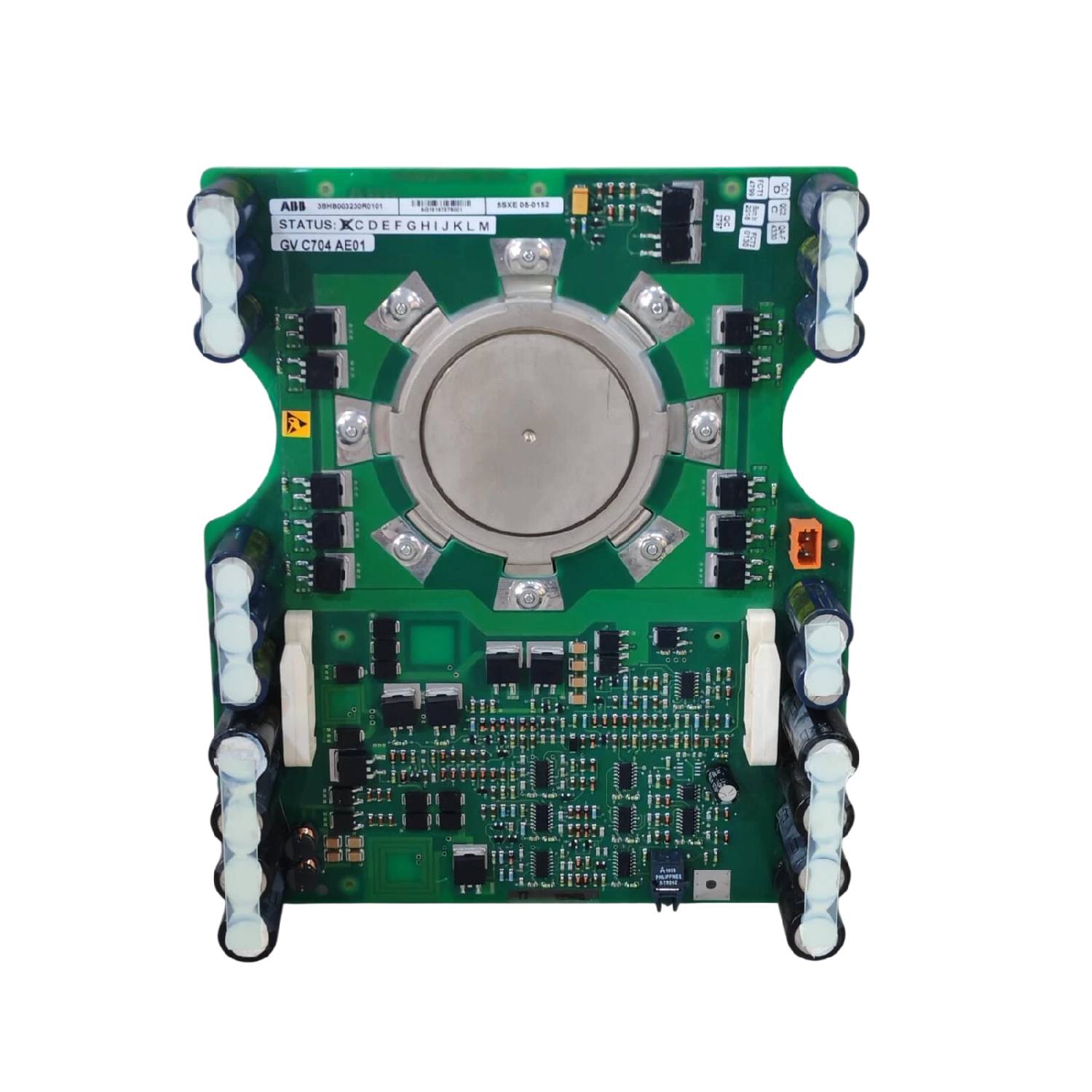

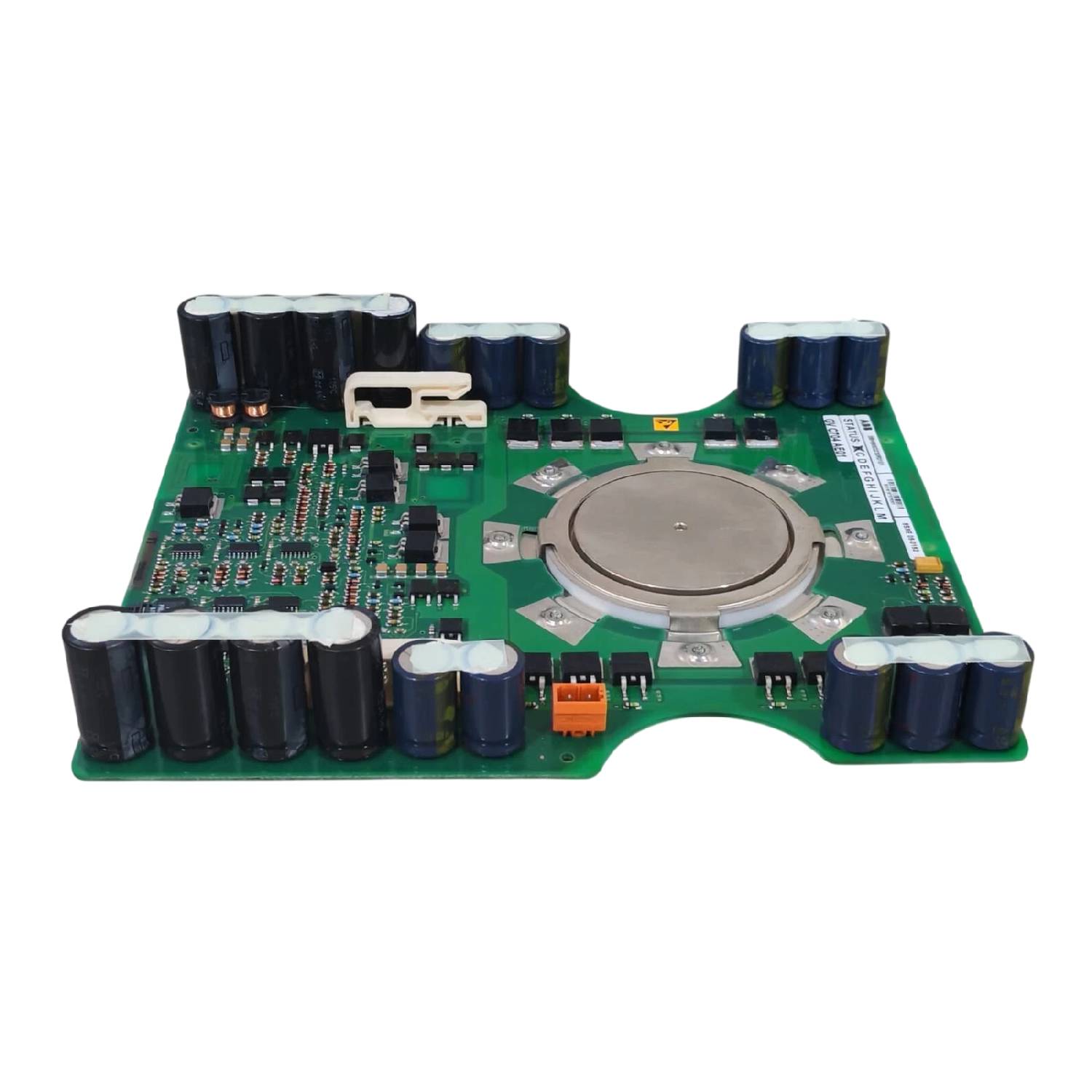

وحدة IGCT ABB 3BHB003230R0101 GVC704 AE01 5SHX1445H0001

SKU 3BHB003230R0101

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: ABB
  • رقم المنتج: 3BHB003230R0101
  • Origin سويسرا
  • نوع المنتج: وحدة IGCT
  • Barcode: 8537101190
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 1.25 kg
  • Dimensions: 200 مم × 238 مم × 55 مم (الارتفاع × العرض × العمق)
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

Igct Modules
الكمية
Call sales Contact

Product Description

الوصف

يعمل ABB 3BHB003230R0101، المعيّن رسميًا برموز النوع GVC704 AE01 ورمز الطراز الاحتياطي المرتبط 5SHX1445H0001 (رقم القطعة 3BHL000391P0101)، كوحدة بوابة متكاملة عالية الأداء وتجميعة قيادة وحدة IGCT. وقد صُمم هذا الجهاز حصريًا للبنية التحتية للتحكم بالجهد المتوسط، إذ يوفر نبضات التبديل عالية الطاقة اللازمة لتفعيل أشباه موصلات القدرة الداخلية داخل محوّلات الجهد المتوسط ACS1000 وACS6000. ويتصل مباشرةً عبر شبكات فرعية من الألياف الضوئية لترجمة أوامر التحكم التشخيصية منخفضة القدرة إلى تسلسلات تشغيل متزامنة لتجميعة الثايرستور 3BHL000392P0101 (5SHX 1060H0001) المقترنة. ولا تحتوي عتاد البوابة على عزل جهد داخلي، ما يعني ضرورة تصنيف جميع مسارات التغذية الخارجية وفق متطلبات العزل لتحمل كامل جهد الدائرة مرتفع الجهد بالنسبة إلى نقاط التأريض الفعلية.

الميزات

  • لوحة تشغيل متشابكة مصممة للاقتران المباشر مع كتل أشباه الموصلات ذات الجهد المتوسط.
  • مصفوفة مستقبل تحكم بالألياف الضوئية توفر تكاملًا محصنًا للإشارات ضد التشوه الكهرومغناطيسي.
  • مسار استجابة بوابة عالي التيار مصمم لعمليات تشغيل وإيقاف الثايرستور ذات الحمل العالي.

التطبيقات

  • التحكم في التشغيل وخلايا القدرة داخل خزائن محركات التردد المتغير للخدمة الشاقة.
  • حلقات معالجة آلات الحث والآلات المتزامنة عالية العزم ضمن محركات مطاحن التعدين.
  • القياس عن بُعد لضواغط خطوط الأنابيب وتنظيم مضخات الاستخراج في منشآت النفط والغاز الكبيرة.
  • مسارات تبديل عاكسات الدفع متعددة الطور داخل بنى محركات الدفع الكهربائية البحرية.

المواصفات الفنية

الخاصية المواصفات
الشركة المصنّعة ABB
طراز المنتج 3BHB003230R0101 GVC704 AE01
الطراز الاحتياطي 3BHL000391P0101 5SHX1445H0001
نوع المنتج وحدة IGCT
بلد المنشأ السويد
تصنيف الجهد 4500 V (VCES)
تصنيف التيار 2100 A (ITAVM)
فواقد القدرة 1.0-2.5 kW
درجة حرارة التشغيل -40 إلى +125 درجة مئوية
درجة حرارة التخزين -40 إلى +85 درجة مئوية
الرطوبة < 95% RH (من دون تكاثف)
الرمز الجمركي 8537101190
الوزن الصافي للمنتج 1.25 kg

إرشادات التركيب

  • اعزل حاوية المحرك بالكامل عن الشبكات الخارجية، واترك جميع مكثفات تخزين الطاقة في وصلة التيار المستمر عالية الجهد تفرغ شحنتها بالكامل قبل بدء الإزالة.
  • تعامل مع الوحدة فقط ضمن حدود معتمدة للحماية من التفريغ الكهروستاتيكي، مع ارتداء سوار معصم مؤرض جيدًا لحماية مكونات CMOS الحساسة.
  • لا تثنِ خطوط الإشارة الليفية الضوئية بما يتجاوز نصف قطر التوجيه التشغيلي الأدنى البالغ 30 mm، لتجنب التوهين الشديد للإشارة.
  • ثبّت جميع مثبتات التركيب الأساسية بإحكام لضمان قدرة الهيكل على تحمل الاهتزازات الميكانيكية الهيكلية القياسية من دون تحرك مسافة تلامس الموصلات.
Shipping &amp; Returns
