ABB 3BHL000392R0101 5SHX1060H0001 3BHB003230R0101 وحدة IGCT ‏5SXE05-0152‏

SKU 3BHL000392R0101

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: ABB
  • رقم المنتج: 3BHL000392R0101
  • Origin سويسرا
  • نوع المنتج: وحدة IGCT
  • Barcode: 8537101190
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 1.25 kg
  • Dimensions: 199 مم × 238 مم × 58 مم (الارتفاع × العرض × العمق)
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

Igct Modules
الكمية
Call sales Contact

Product Description

الوصف

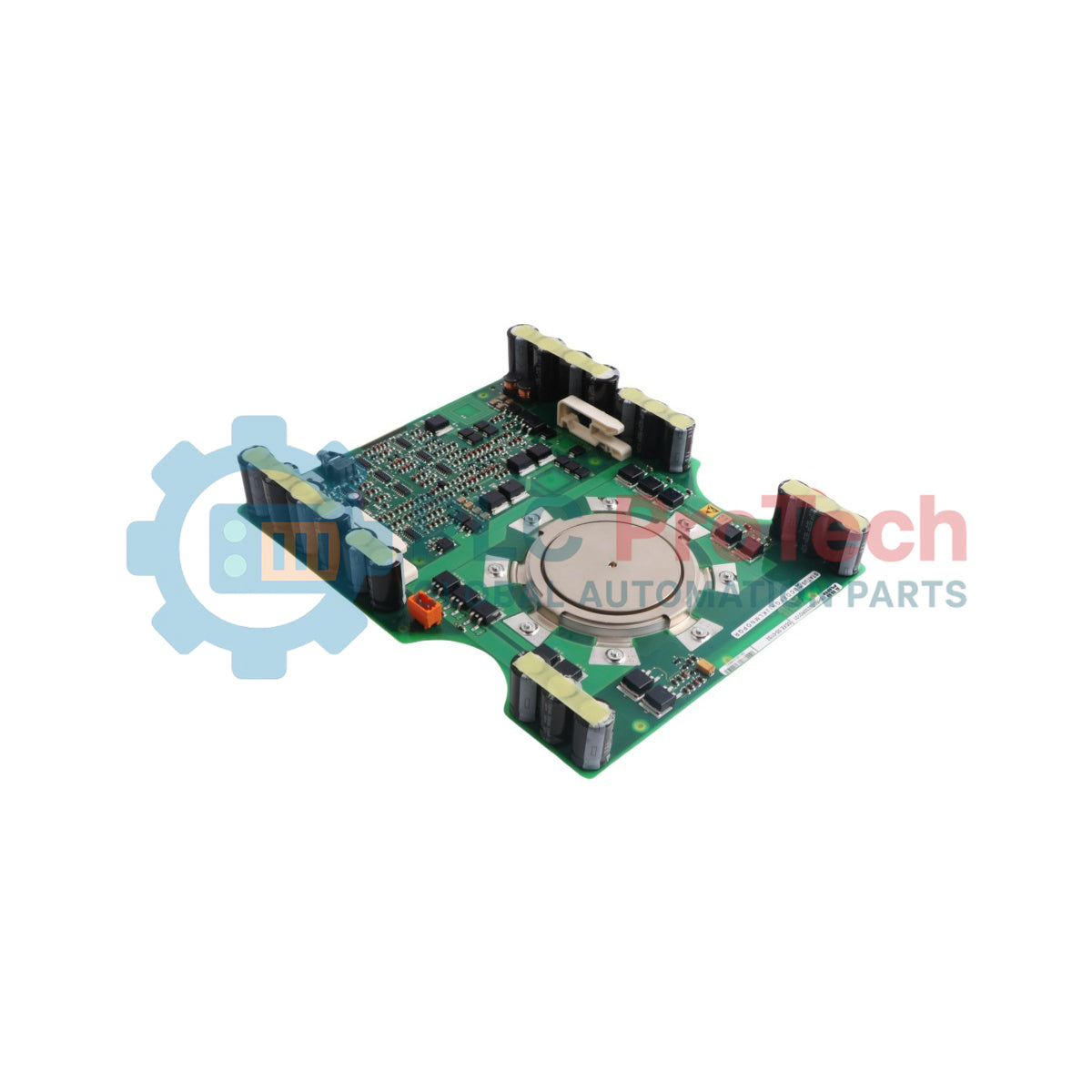

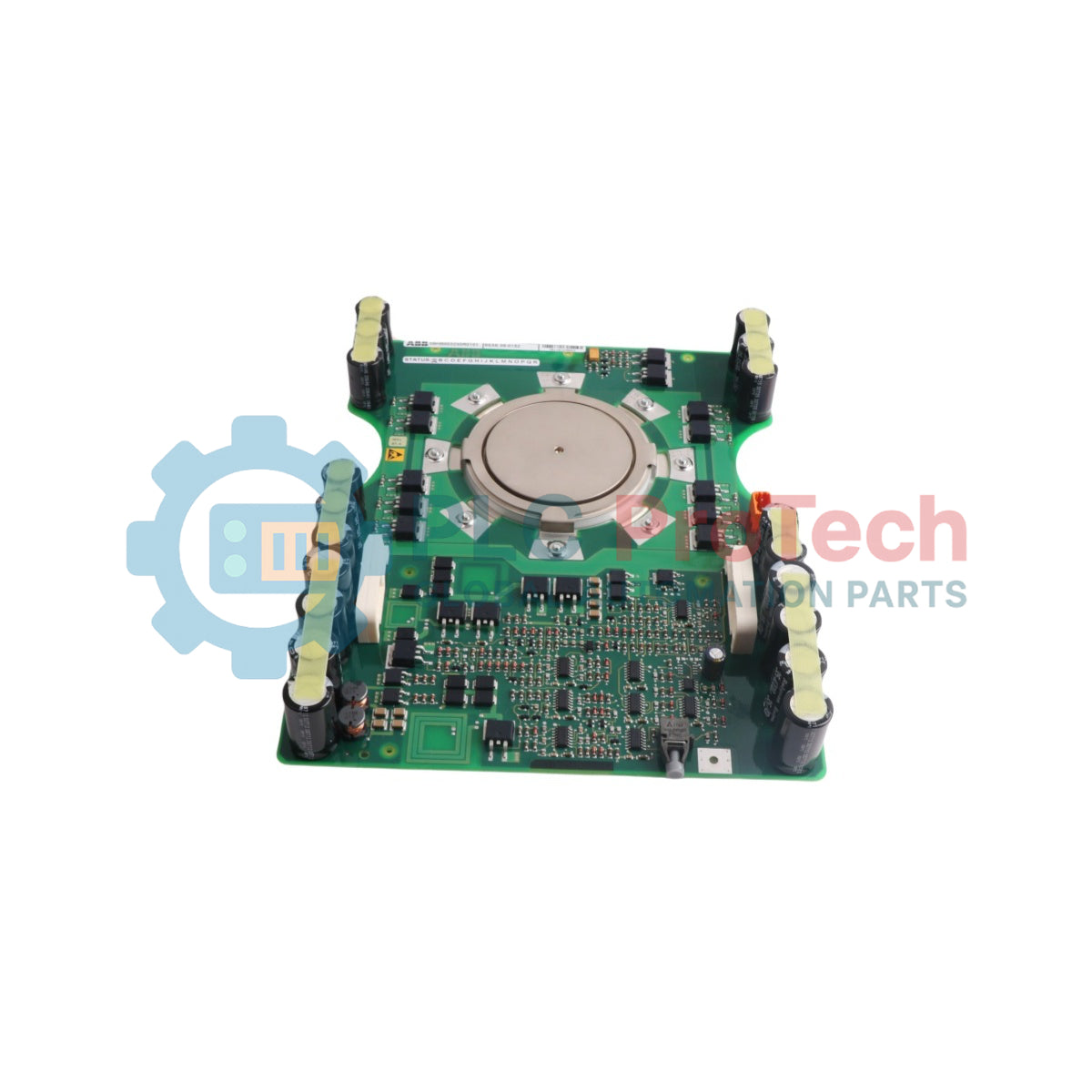

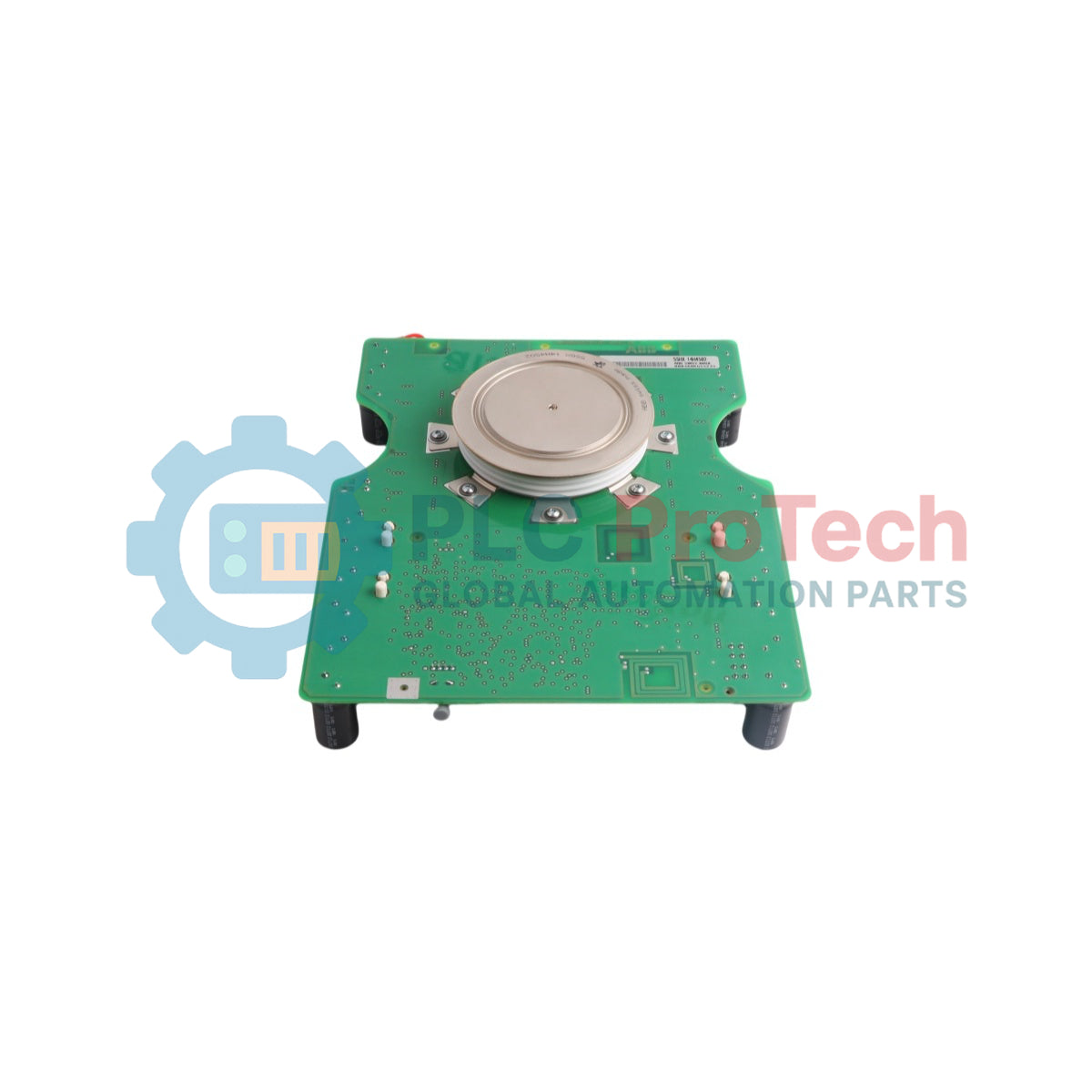

إن ABB 3BHL000392R0101 5SHX1060H0001 / 3BHB003230R0101 5SXE05-0152 عبارة عن تجميعة شبه موصلات قدرة عالية مدمجة ومهيأة كوحدة IGCT MODULE موحّدة. صُممت هذه الوحدة لأنظمة إلكترونيات القدرة الصناعية عالية الإجهاد، وتجمع مباشرةً بين شريحة ثايرستور غير متماثل موصل عكسيًا (5SHX1060H0001) ووحدة تشغيل بوابة مخصصة (3BHB003230R0101، النوع 5SXE05-0152). تدمج الوحدة طوبولوجيات تبديل سريعة لأشباه الموصلات لتوفير تنفيذ سريع لعملية الإيقاف مع خسائر توصيل أمامية منخفضة. وتعمل كخلية التبديل الأساسية داخل محركات التردد المتغير متوسطة الجهد، للتحكم في مسارات تحويل القدرة عبر الشبكات الصناعية واسعة النطاق.

الميزات

  • تصميم مدمج يجمع بين ثايرستور غير متماثل موصل عكسيًا ولوحة تشغيل بوابة مدمجة.
  • خصائص توصيل بجهد أمامي منخفض، مصممة لتقليل الحمل الحراري داخل مجموعات المحركات.
  • دوائر واجهة متخصصة مصممة لمزامنة التبديل في البيئات ذات معدلات تغير الجهد العالية dv/dt.

التطبيقات

  • كتل تبديل مدمجة لأرجل الطور داخل خزائن محركات التيار المتردد متوسطة الجهد.
  • معوضات القدرة الردية الساكنة الديناميكية والبنية التحتية لمزامنة الشبكة وتحسين جودة القدرة.
  • مراحل التبديل الرئيسية للعاكسات في منشآت المعالجة الصناعية الشاقة.

المواصفات الفنية

الخاصية الخصائص
الشركة المصنّعة ABB
طراز المنتج 3BHL000392R0101 5SHX1060H0001 / 3BHB003230R0101 5SXE05-0152
نوع المنتج وحدة IGCT
بلد المنشأ السويد
الجهد المقنن 2,000 V DC
تيار البوابة 60 A
جهد التغذية +15 V DC
زمن الإيقاف <= 8 us
العزل 6 kV AC (من البوابة إلى الدائرة الرئيسية)
السعة 5 uF (+/-10%)
المقاومة الحرارية 0.008 K/W
درجة حرارة الوصلة أثناء التشغيل -40 إلى +125 degC
الرمز الجمركي 8537101190
الوزن الصافي للمنتج 1.25 kg

إرشادات التركيب

  • تأكد من عزل تجميعة المحول بالكامل عن شبكات التغذية الخارجية، ومن تفريغ جميع خلايا السعة المحلية بالكامل قبل بدء التركيب.
  • ارتدِ سوار تأريض معتمدًا ضمن معايير الحماية من الكهرباء الساكنة التي تم التحقق منها أثناء التعامل مع الوحدة، لحماية بوابات التشغيل الداخلية الحساسة.
  • ثبّت التجميعة باستخدام صفائح ضغط معايرة للتركيب، من أجل توزيع عزم الربط ميكانيكيًا بالتساوي على أسطح التلامس.
  • تحقق من خلو جميع توصيلات الألياف الضوئية للتحكم أو تكوينات أطراف التوصيل متعددة الدبابيس من الغبار، ومن محاذاتها بإحكام لمنع انقطاع الإشارة.
