الشركة المصنعة: ABB
رقم المنتج: 3BSE018144R1
Country of origin:السويد
نوع المنتج: وحدات الاتصال
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 25 سم × 12 سم × 10 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

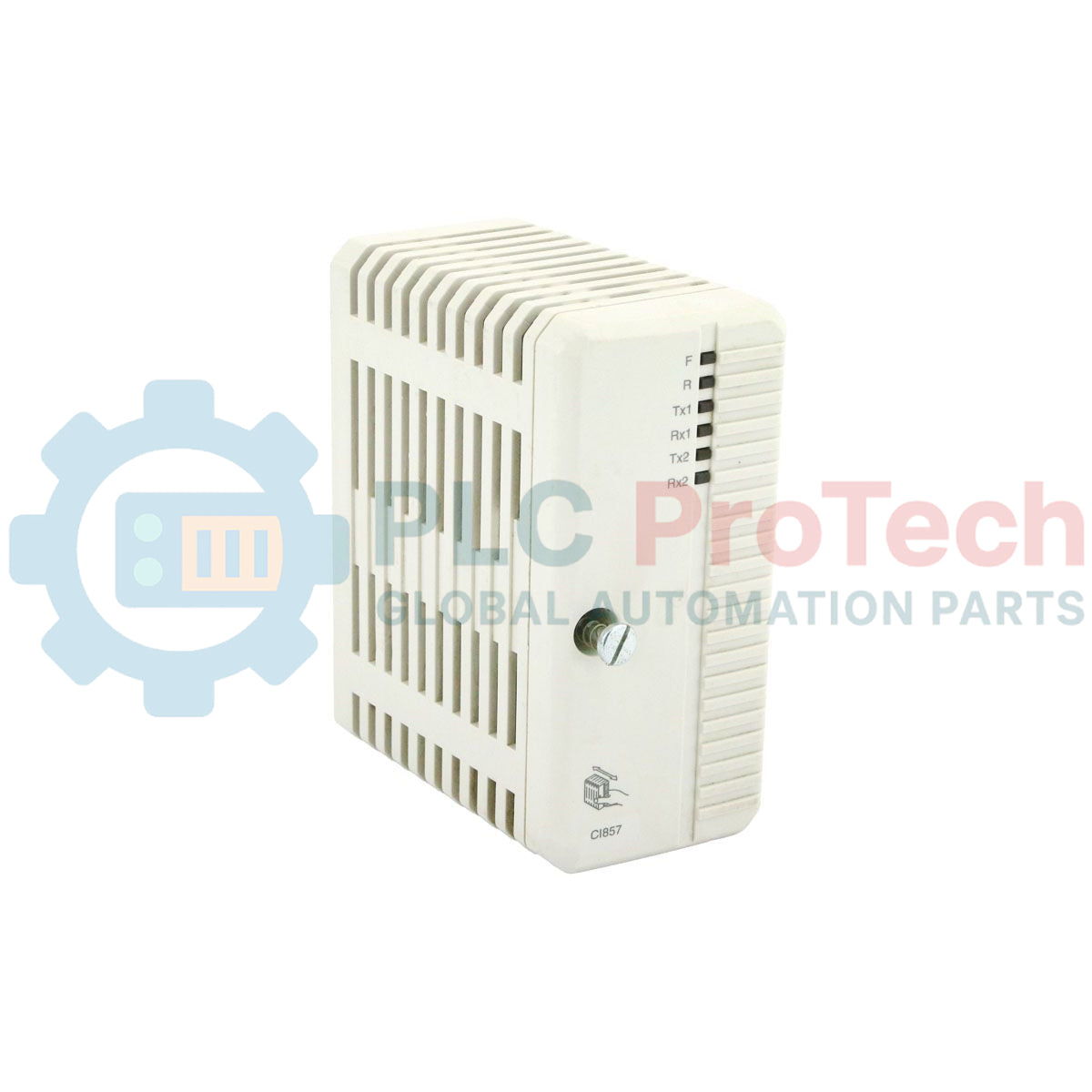

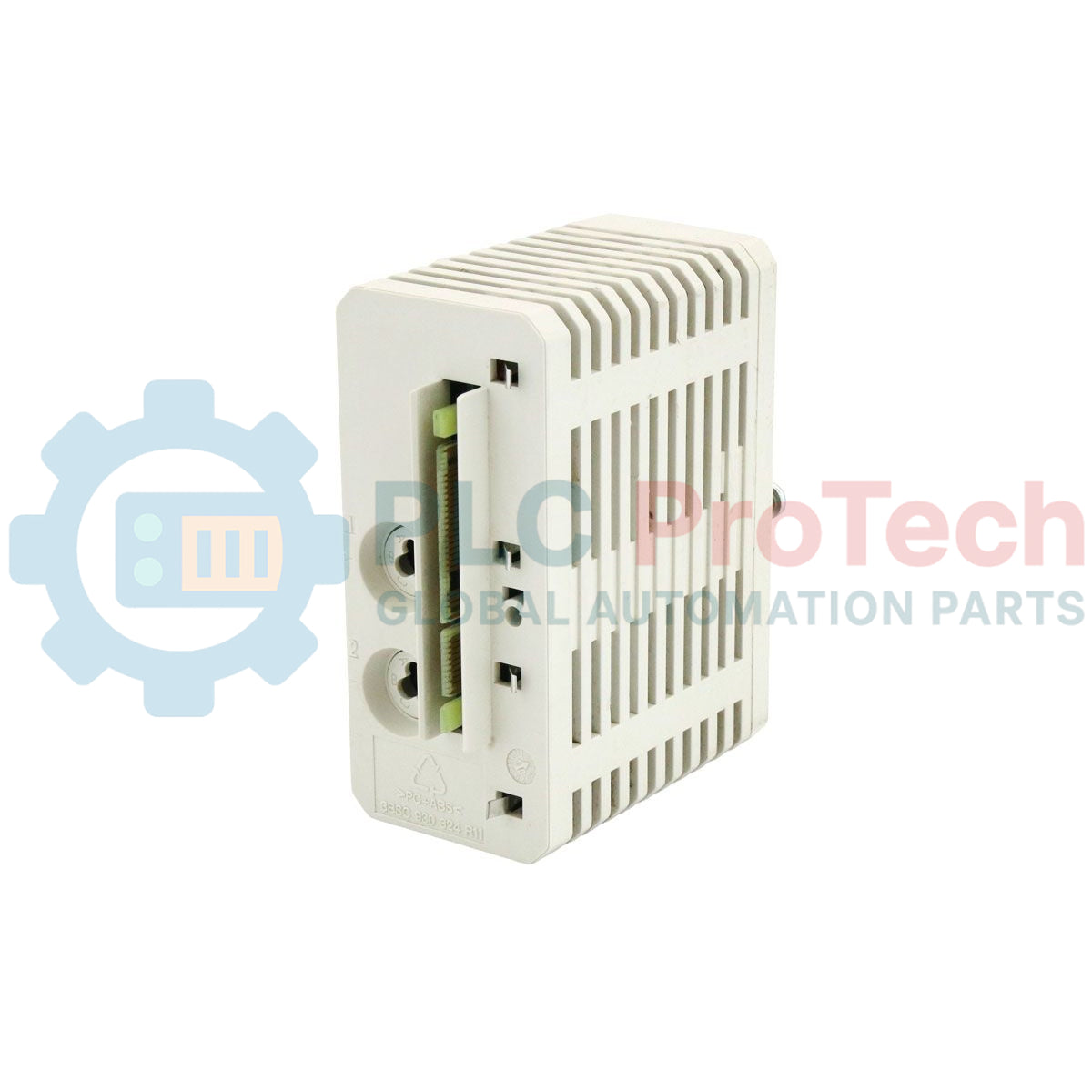

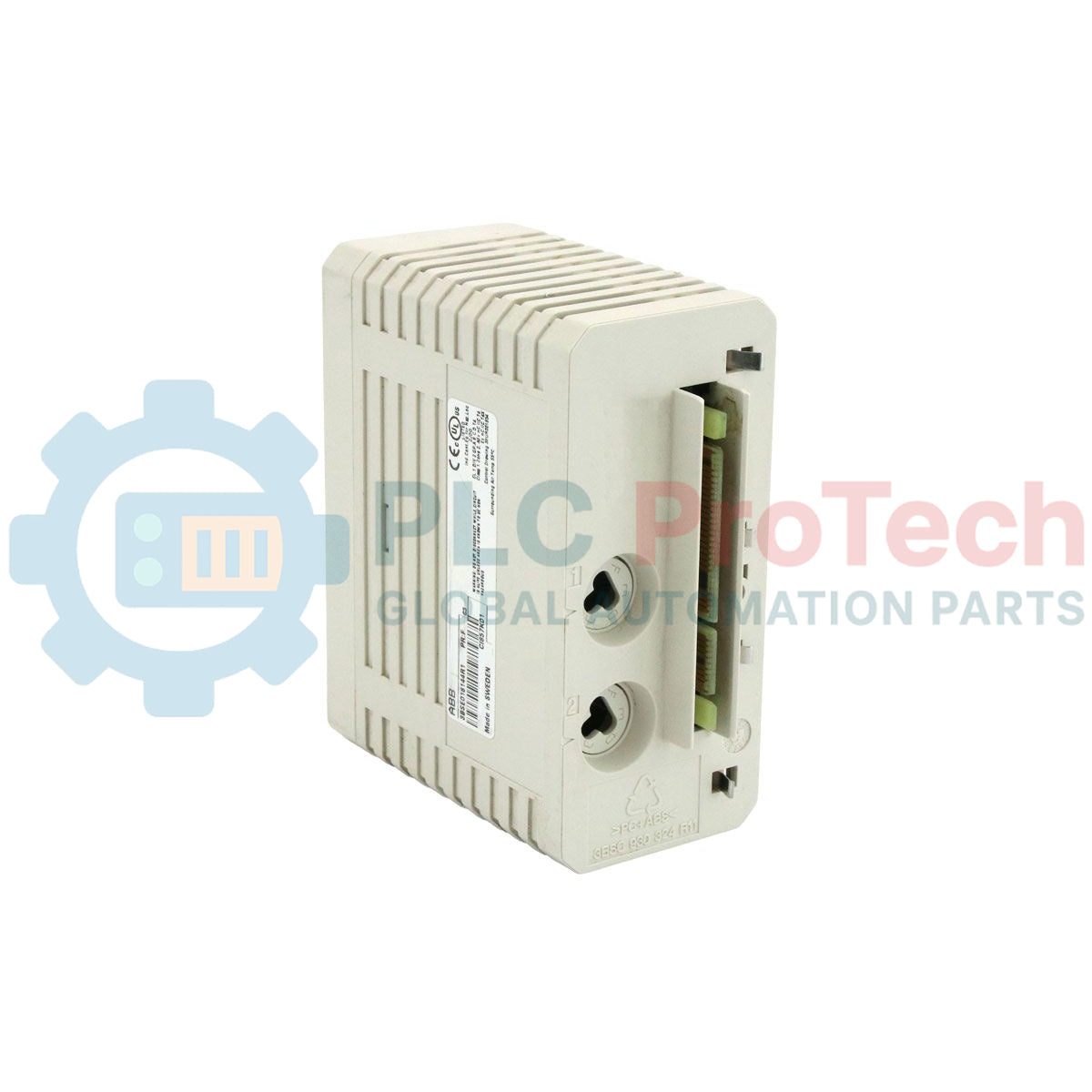

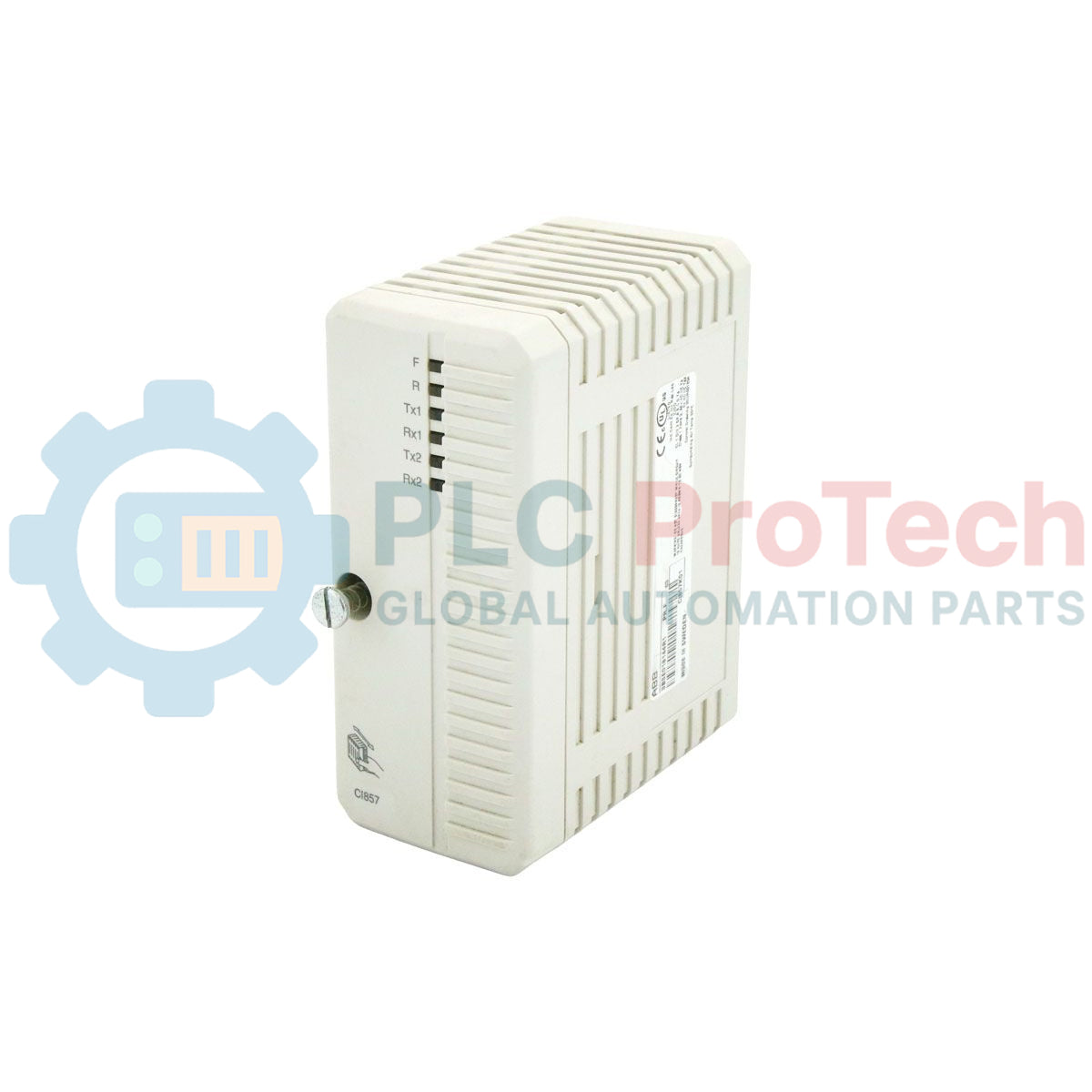

CI857K01 (3BSE018144R1) هي وحدة واجهة إيثرنت INSUM من ABB AC 800M، مصممة للاتصالات الصناعية بين أنظمة التحكم وشبكات المفاتيح الكهربائية. وتعمل ضمن بنيتي ABB 800xA وAC 800M، وتدعم تبادل البيانات الموثوق القائم على إيثرنت لأنظمة الأتمتة الموزعة.
تُستخدم هذه الوحدة على نطاق واسع في محطات توليد الطاقة ومصافي النفط والصناعات العملية الثقيلة، حيث يُعد الاتصال المستقر بين وحدات التحكم ومراكز التحكم بالمحركات أمراً بالغ الأهمية. وهي تقلل وقت التوقف من خلال الحفاظ على اتصالات شبكة INSUM الحتمية تحت ظروف الحمل المستمر.
يستخدم المهندسون هذه الواجهة لتوصيل معالجات التحكم بأنظمة المفاتيح الكهربائية الذكية. وتضمن نقل الإشارات بشكل متسق في البيئات الكهربائية عالية التداخل. وتدعم الوحدة التشغيل طويل الأمد في بنى التحكم القديمة والحديثة من ABB.
تجمع الوحدة CI857K01 بين واجهة اتصالات CI857 ولوحة قاعدة TP853 للتركيب المباشر على الرف في أنظمة ABB.
تعمل كبوابة إيثرنت لاتصالات INSUM، مما يتيح التفاعل في الوقت الفعلي بين وحدات التحكم AC 800M وأنظمة التحكم الموزعة بالمحركات. ولا تنفذ الوحدة منطق التحكم، بل تتولى تبادل البيانات المنظمة بين الأجهزة الميدانية ووحدات التحكم المركزية.
تدعم البنية توسيع النظام بشكل قابل للتوسع دون الحاجة إلى محولات بروتوكول إضافية. وهي تتكامل أصلاً مع بيئات ABB 800xA وتحافظ على أداء مستقر أثناء التشغيل الصناعي المستمر.
| العنصر | المواصفات |
|---|---|
| الطراز | CI857K01 |
| رمز الطلب | 3BSE018144R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| نوع المنتج | وحدة الاتصال |
| الوزن | 0.7 كجم |
| الأبعاد | 127.5 x 186 x 59 مم |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | < 5 W (نموذجي) |
| نوع الشبكة | إيثرنت INSUM |
| التركيب | لوحة القاعدة TP853 |

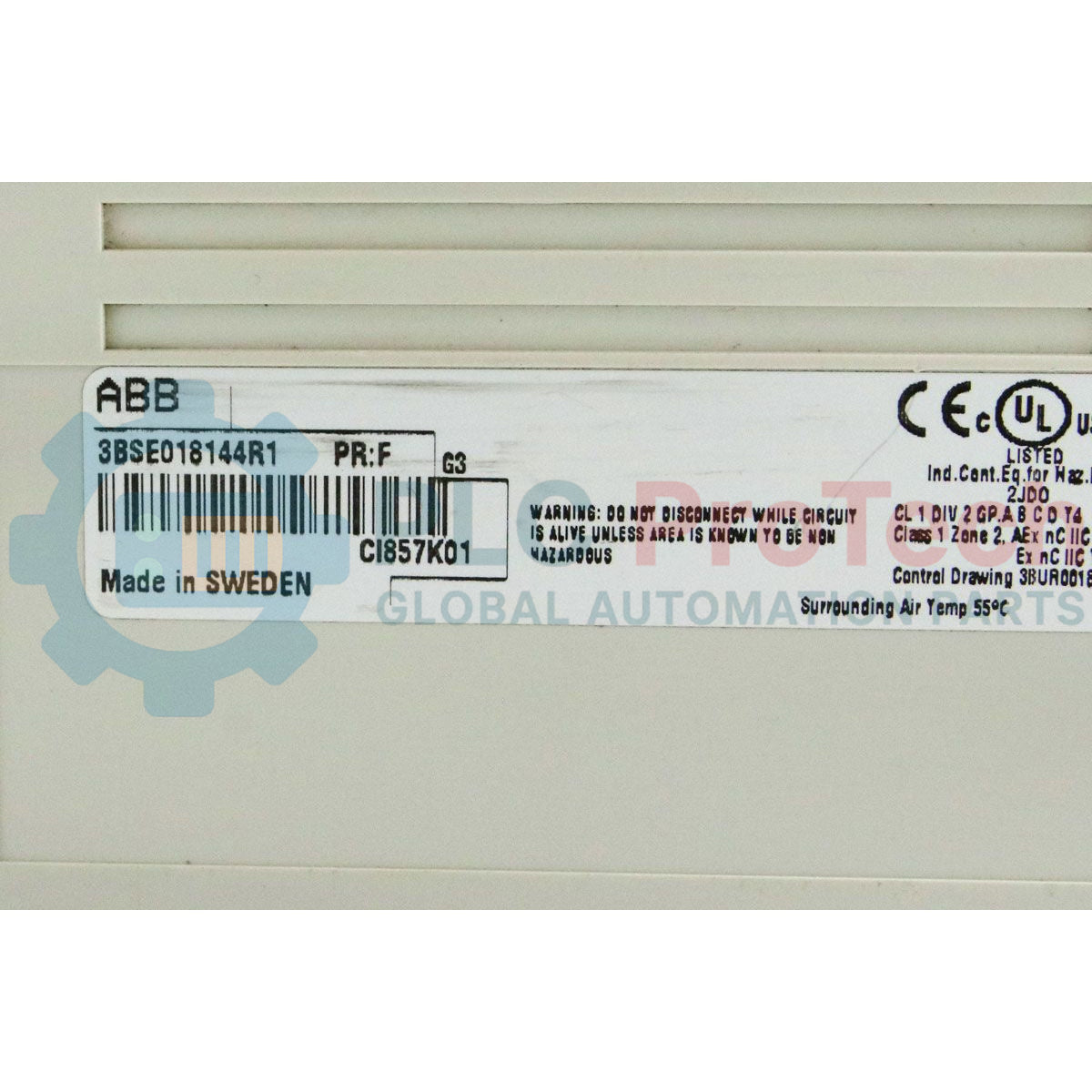

هل 3BSE018144R1 هو نفسه CI857K01؟
نعم. 3BSE018144R1 هو رمز طلب ABB، بينما CI857K01 هو تسمية النوع الوظيفية.
أين تُركَّب هذه الوحدة عادةً؟
تُركَّب في خزائن التحكم ABB AC 800M أو 800xA للاتصال بنظام INSUM.
هل لا تزال ABB تدعم CI857K01؟
الوحدة معلَّمة على أنها متوقفة، لكنها لا تزال مستخدمة على نطاق واسع في الأنظمة المركبة.
هل يمكنها التكامل مع شبكات Ethernet الحديثة؟
نعم، تعمل ضمن بنية Ethernet الخاصة بـ ABB INSUM، لكنها ليست جهاز Ethernet عامًا لتقنية المعلومات.
يتطلب تركيب CI857K01 (3BSE018144R1) تحكمًا صارمًا في التأريض وسلامة الإشارة وجودة تثبيت الوحدة. سيؤدي التعامل غير السليم مباشرةً إلى عدم استقرار اتصال INSUM أو حدوث أعطال متقطعة في الناقل.
1. سلامة تثبيت اللوحة القاعدية
تأكد من تثبيت اللوحة القاعدية TP853 بالكامل داخل الرف AC 800M. يؤدي التعشيق الجزئي إلى عدم استقرار اتصال اللوحة الخلفية وانقطاع الوحدة عشوائيًا تحت الحمل.
2. انضباط تأريض الإشارة
طبّق تأريضًا عند نقطة واحدة لدرع Ethernet. لا توصل طرفَي الدرع بتأريض الخزانة. يؤدي التأريض متعدد النقاط إلى توليد تيار حلقي وتشويه نقل إشارات INSUM.
3. فصل مسارات الكابلات
أبقِ كابلات Ethernet الخاصة بـ INSUM منفصلة ماديًا عن كابلات طاقة المحركات وخطوط خرج VFD. يجب الحفاظ على مسافة فصل دنيا داخل الخزانة لتقليل الاقتران الكهرومغناطيسي.
4. التحكم في محاذاة الإدخال
ثبّت وحدة CI857 فقط بعد التأكد من المحاذاة التامة مع موصلات اللوحة القاعدية. سيؤدي الإدخال القسري مع وجود سوء محاذاة إلى إتلاف دبابيس اللوحة الخلفية.
5. الوعي الحراري والاهتزازي
تجنّب وضع الوحدة بالقرب من مصادر طاقة ذات حرارة مرتفعة أو مناطق عالية الاهتزاز، مثل حجرات المحولات. يؤدي التعرض طويل الأمد إلى تسريع إجهاد الموصلات وحدوث أخطاء الاتصال.
6. فحص التشغيل
بعد التثبيت، تحقّق من استقرار وصلة Ethernet وتعرّف وحدة التحكم على عقدة INSUM ضمن تشخيصات وحدة التحكم قبل تشغيل النظام. لا تتخطَّ التحقق السابق لتوصيل الطاقة.
