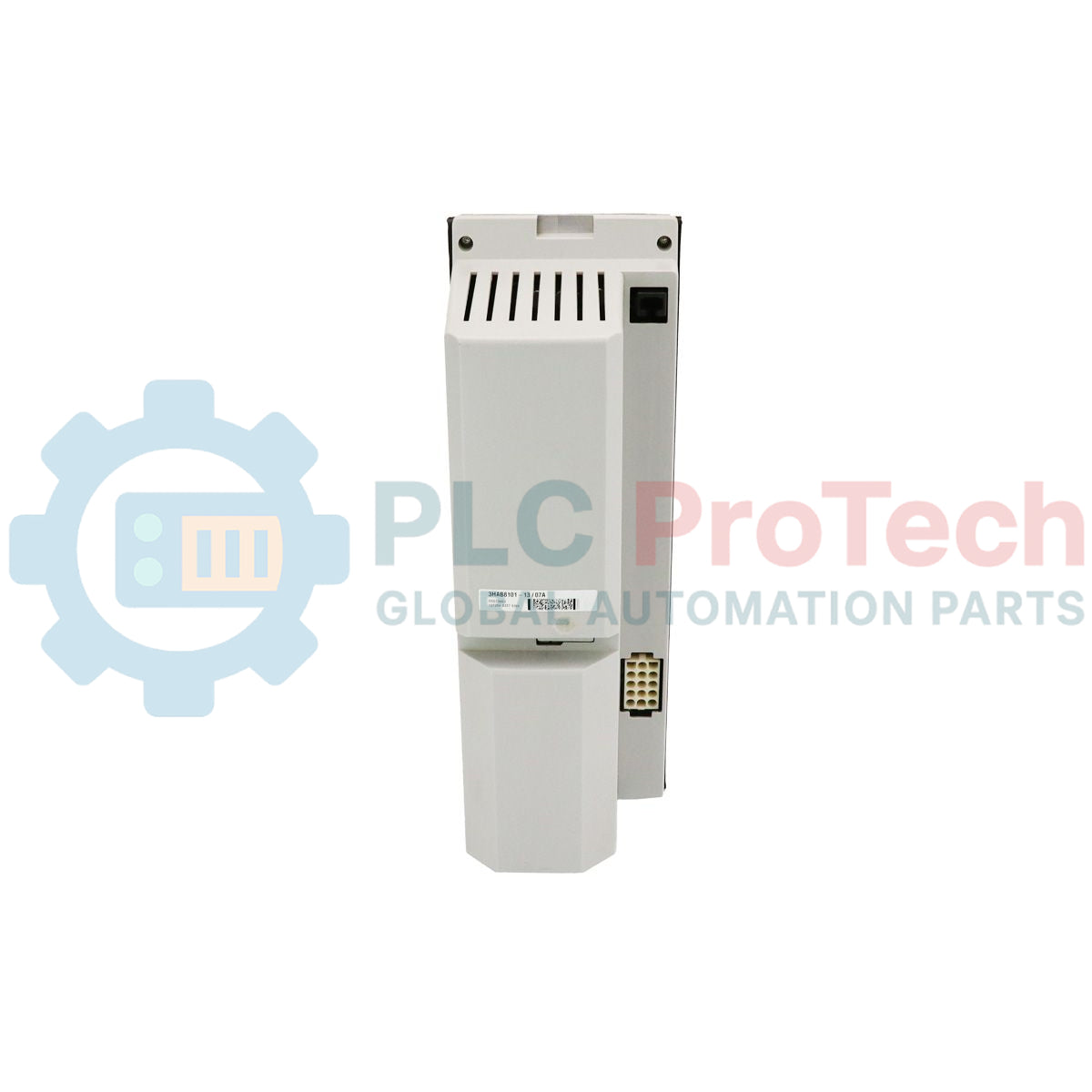

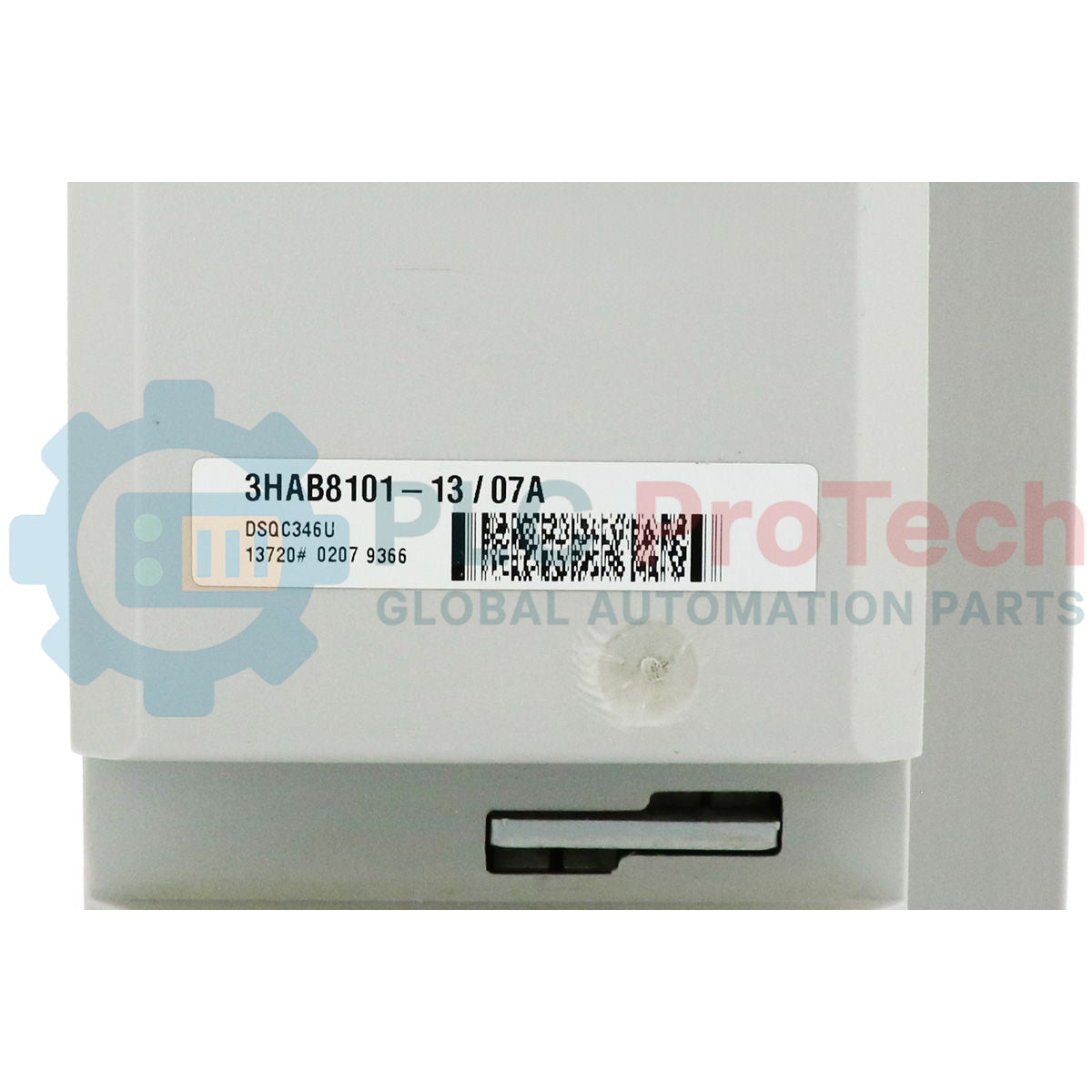

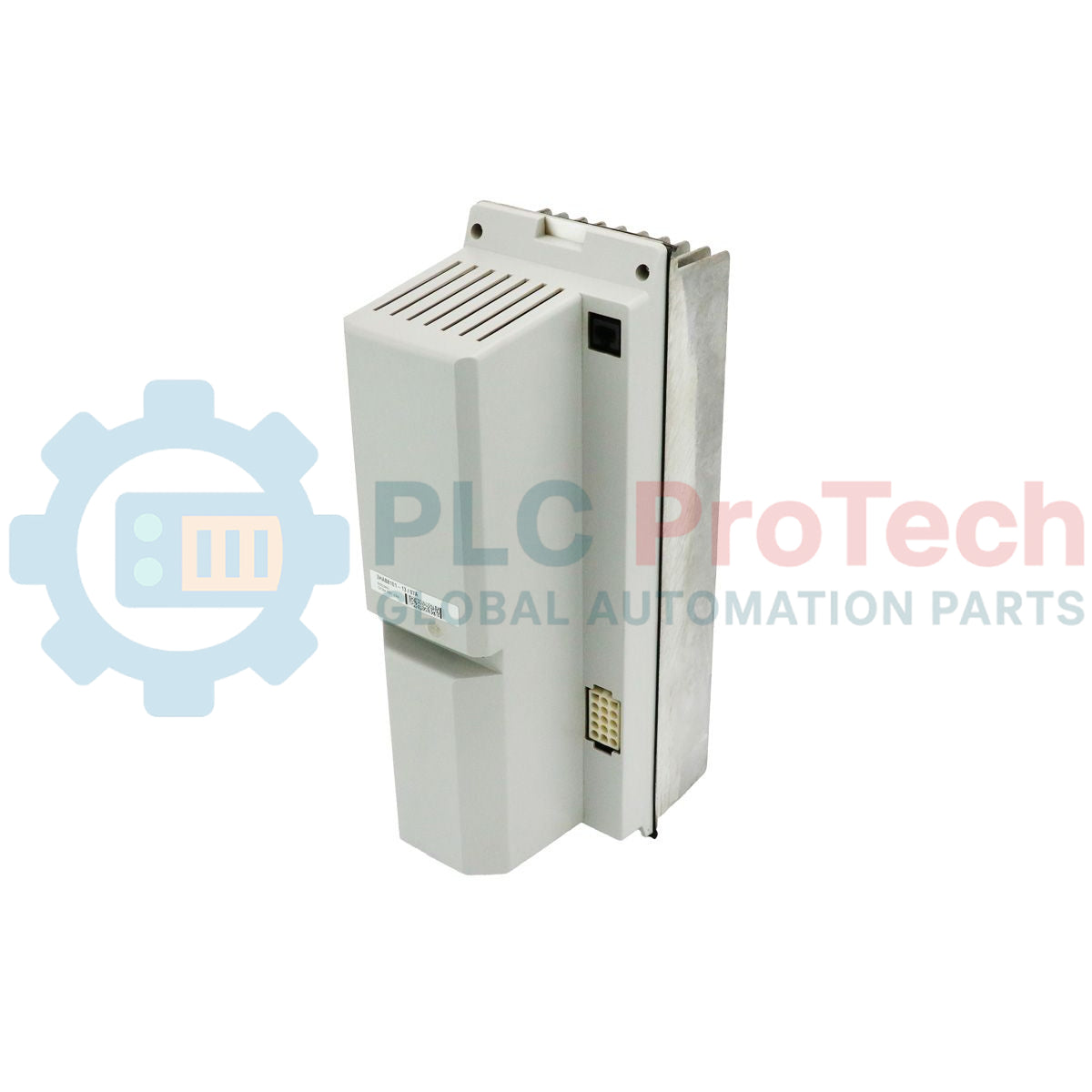

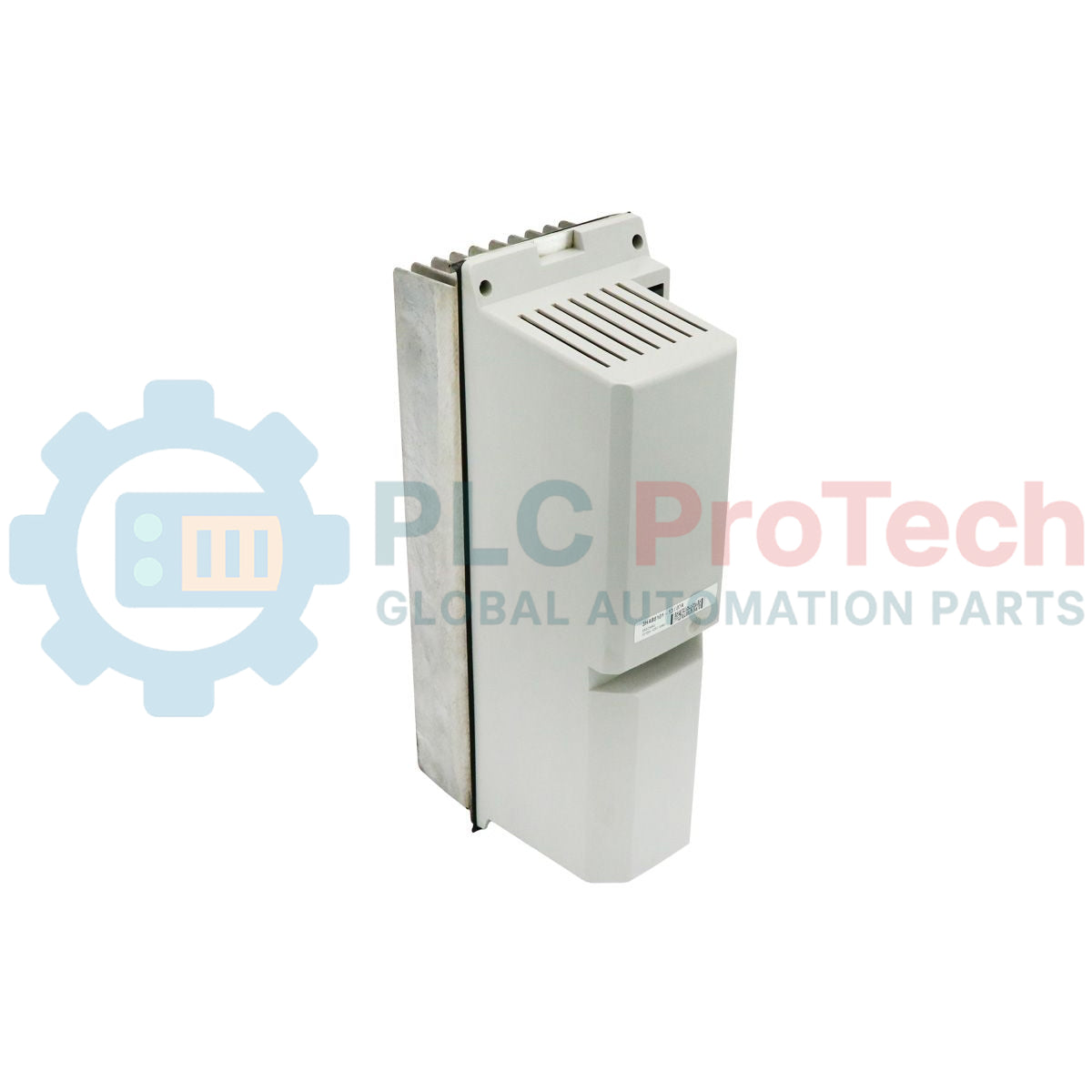

وحدة قيادة ABB DSQC 346U | قطع غيار روبوت S4C 3HAB8101-13/07A

نظرة عامة على المنتج

إن DSQC 346U (3HAB8101-13/07A) هو وحدة تشغيل طاقة عالية الأداء مصممة خصيصًا لسلسلة وحدات التحكم الروبوتية الصناعية ABB S4C و S4C+. كوحدة "GU" (وحدة عامة) حاسمة، فإن وحدة التشغيل هذه مسؤولة عن التبديل الدقيق والتحكم في عزم دوران المحركات المؤازرة للروبوت من نوع التيار المتردد. تُستخدم بشكل أساسي في التطبيقات ذات دورات العمل العالية مثل اللحام النقطي للسيارات، ومعالجة المواد الثقيلة، وعمليات المسابك، وتوفر DSQC 346U (3HAB8101-13/07A) التنظيم القوي للتيار المطلوب للتسريع والتباطؤ السريع للمحور. من خلال استخدام تبديد حراري متقدم وتبديل IGBT عالي السرعة، تضمن هذه الوحدة دقة المسار واستقرار النظام، مما يقلل بشكل مباشر من الاهتزاز الميكانيكي ويمنع توقف الإنتاج المكلف في خلايا الروبوتات المتعددة المتزامنة.

التكوين الفني

تم تصميم بنية DSQC346U للتكامل المعياري داخل رف محرك وحدة التحكم. تعمل كمرحلة طاقة ذكية تتلقى إشارات أوامر الجهد المنخفض وتحولها إلى مخرجات PWM (تعديل عرض النبضة) عالية التردد لمحاور الروبوت. تتميز الوحدة بحماية مدمجة للأجهزة، بما في ذلك استشعار التيار الزائد، واكتشاف الدائرة القصيرة، ومراقبة جهد ناقل التيار المستمر لحماية كل من وحدة التحكم ولفائف المحرك. يشير التصنيف "U" الخاص بها إلى دورها كوحدة تشغيل متوافقة عالميًا ضمن فئة الطاقة المخصصة لها، مما يسمح بالتبادل السلس في سلاسل محركات S4C+ القياسية. تم تحسين البرامج الثابتة الداخلية للتعامل مع الأحمال القصورية العالية، مما يضمن احتفاظ الروبوت بدقته المبرمجة حتى في ظل ظروف الحمولة القصوى.

المواصفات الفنية

الأسئلة الشائعة التقنية

هل يمكن استخدام DSQC 346U كبديل مباشر لمتغيرات DSQC 346 الأخرى؟

بينما السلسلة متشابهة، فإن 3HAB8101-13/07A هو من النوع "GU" (وحدة عامة). يجب عليك التحقق من أن تكوين المحرك في معلمات نظام الروبوت (ملف MOC) يتطابق مع تصنيف الطاقة لمتغير GU لتجنب أخطاء التبديل أو أعطال "عدم تطابق وحدة المحرك".

ما أهمية رقم قطعة الغيار CS-4003؟

CS-4003 هو رقم خدمة ABB الرسمي المستخدم للوجستيات وبرامج التبادل. يشير إلى أن 3HAB8101-13/07A يلبي جميع مواصفات المصنع الحالية للاستبدال الميداني في أنظمة سلسلة S4 القديمة.

هل تتطلب وحدة المحرك هذه معايرة يدوية بعد التثبيت؟

بعد استبدال DSQC 346U، عادة ما يكون هناك حاجة إلى "فحص التبديل" أو معايرة المحور لضمان توافق الموضع المطلق للمحرك تمامًا مع خرج طور مرحلة المحرك الجديدة، مما يحافظ على دقة TCP (نقطة مركز الأداة) للروبوت.

دليل الهندسة والتثبيت

• سلامة ناقل التيار المستمر: قبل إزالة DSQC 346U، انتظر 7 دقائق على الأقل بعد إيقاف تشغيل وحدة التحكم. تخزن المكثفات الداخلية طاقة تيار مستمر عالية الجهد يمكن أن تسبب صدمة قاتلة أو تقوس الأجهزة إذا تم فصل الوحدة مبكرًا. تحقق دائمًا بمقياس متعدد أن جهد الناقل أقل من 50 فولت تيار مستمر.

• عزم الدوران والاتصال: عند تركيب المحرك في الرف، تأكد من محاذاة موصلات اللوحة الخلفية بشكل مثالي. استخدم مفك براغي يتم التحكم في عزم دورانه لوصلات الأطراف لمنع السخونة الزائدة الموضعية؛ الاتصالات الفضفاضة هي السبب الرئيسي لإنذارات "فقدان الطور" وتتبع الكربون على لوحة الدوائر المطبوعة.

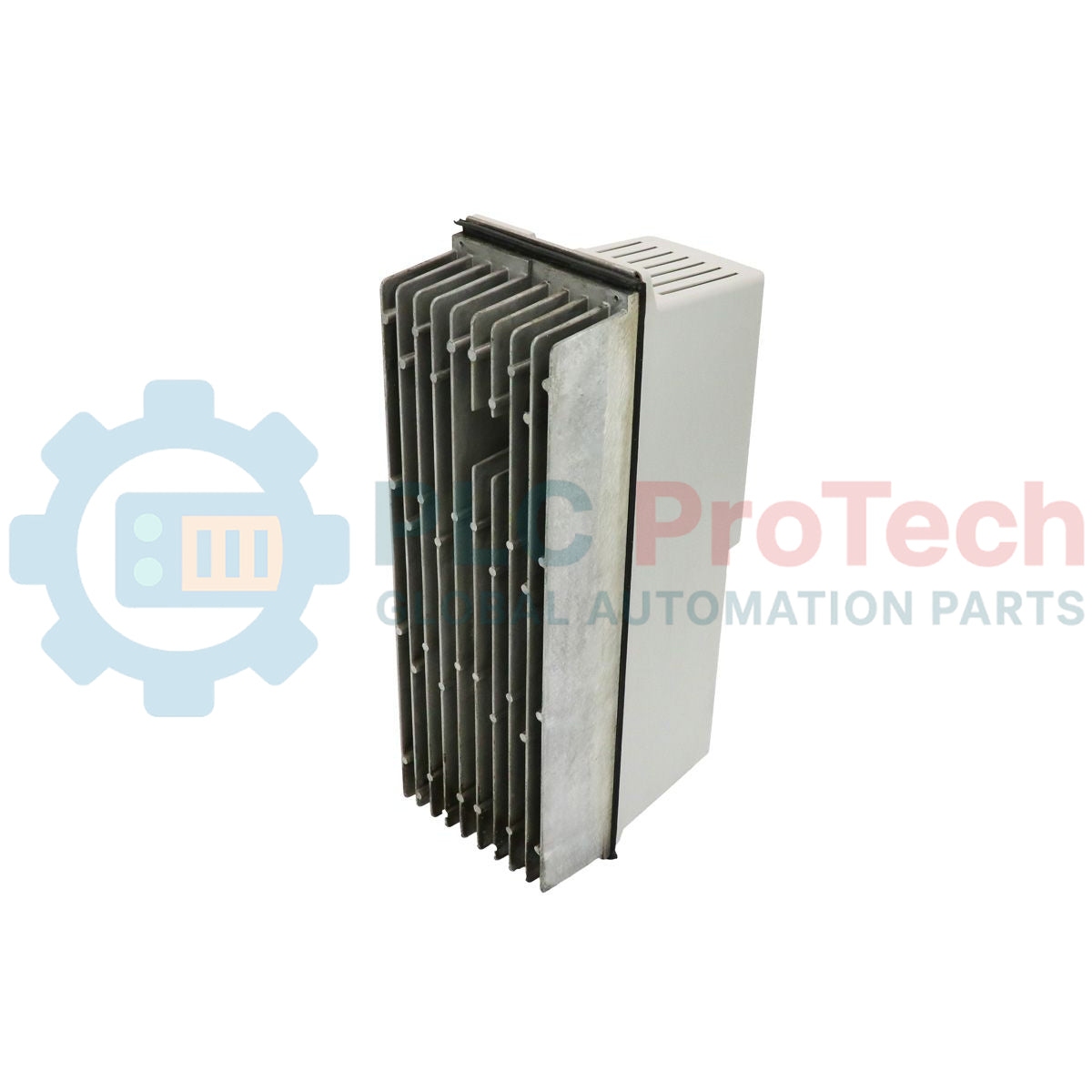

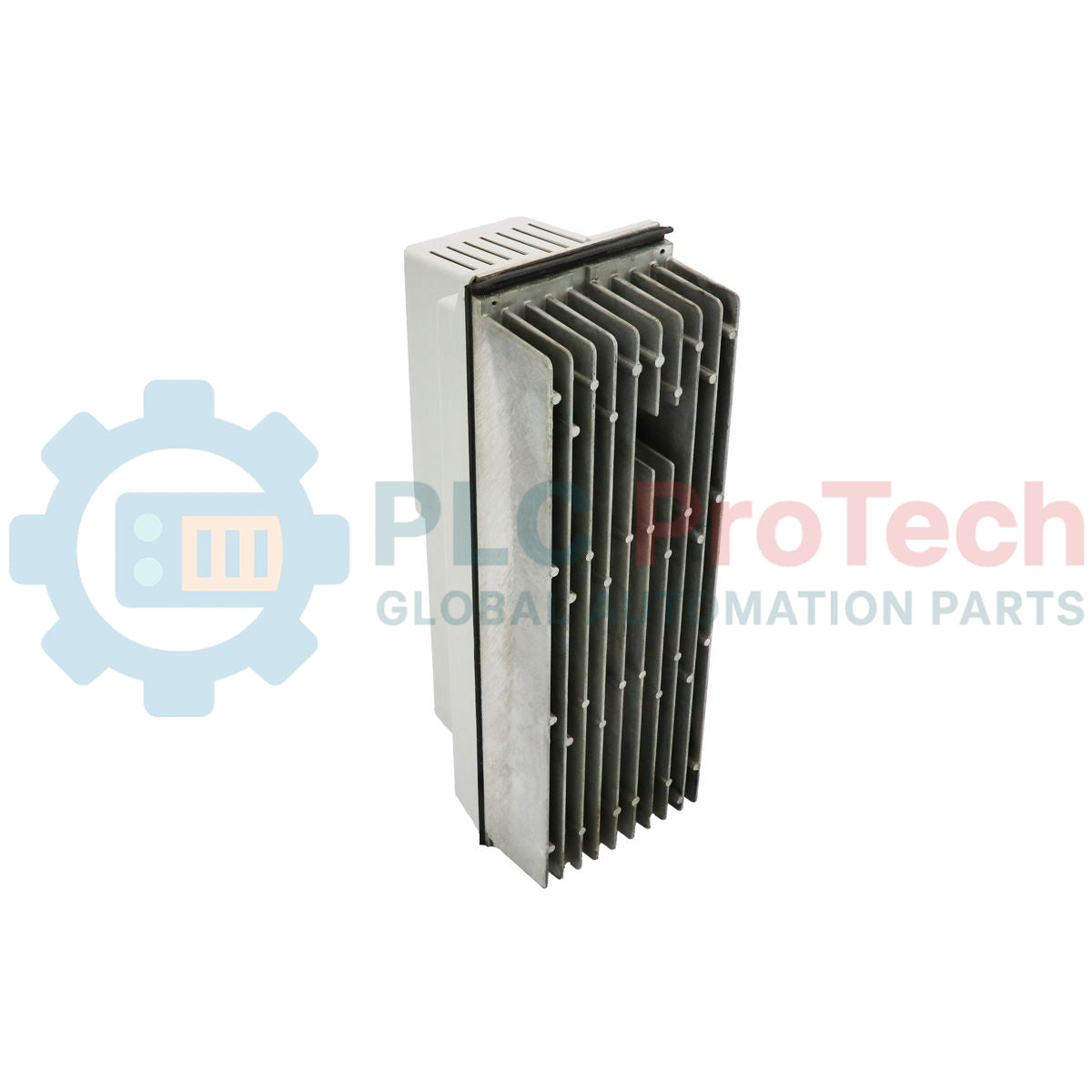

• سلامة تدفق الهواء: نظرًا لوزنها البالغ 4.2 كجم وكثافة الطاقة العالية، تعتمد الوحدة بشكل كبير على نظام تبريد الخزانة. افحص المراوح الداخلية وزعانف المشتت الحراري بحثًا عن تراكم الغبار. سيؤدي ارتفاع درجة الحرارة إلى خنق حراري لوحدات IGBT، مما يؤدي إلى أخطاء "توقف ناعم" متقطعة للمحور.

• بروتوكول التفريغ الكهربائي الساكن (ESD): تحتوي هذه الوحدة على منطق تحكم حساس يعتمد على CMOS. يجب على الفنيين استخدام حزام معصم ESD مؤرض أثناء عملية التبديل لمنع التلف الكهروستاتيكي الكامن الذي قد يؤدي إلى سلوك محرك غير متوقع بعد أسابيع من التثبيت.
