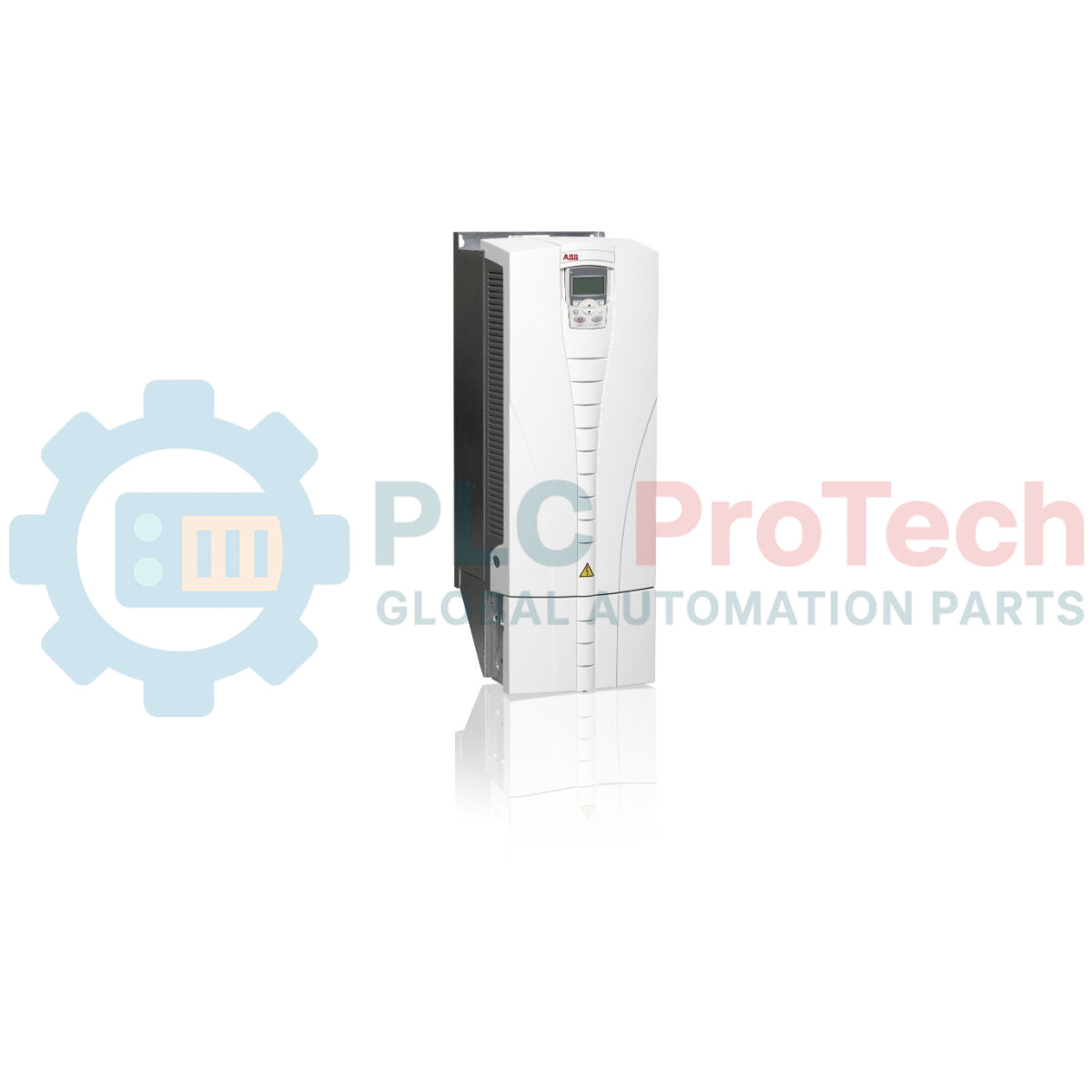

ABB ACS550-01-125A-4 محرك تردد متغير ACS550

SKU ACS550-01-125A-4

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: ACS550-01-125A-4
Country of origin:السويد
نوع المنتج: محركات التردد المتغير
Barcode: 85044095
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 34000ج
Dimensions: 265 مم (W) × 739 مم (الارتفاع) × 286 مم (العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يعمل محرك التردد المتغير ABB ACS550-01-125A-4 ضمن شبكات الطاقة الصناعية ثلاثية الطور، ويوفر تنظيم السرعة وعزم الدوران للمحركات الحثية ثلاثية الطور. وقد صُمم هذا المحرك لتطبيقات الخدمة العادية حتى 55 kW (100 HP)، ويجمع بين التحكم بالمتجهات والتحكم القياسي وخنّاق تأرجح مدمج لتخفيف التوافقيات بهدف تحسين الأداء الميكانيكي وكفاءة الطاقة. وتوجد الوحدة داخل حاوية متينة بتصنيف IP21 (UL Type 1)، ما يجعلها مناسبة للتركيب القياسي جنبًا إلى جنب داخل الخزائن أو للدمج المباشر على الجدار في البيئات الصناعية النظيفة والجافة.

الميزات

تحكم متقدم بالمتجهات: يدعم كلاً من نمطي التحكم بالمتجهات في الحلقة المفتوحة والتحكم القياسي للتكيف مع ملفات عزم الدوران المتغيرة.
خفض التوافقيات: يتميز بخنّاق تأرجح ذي حث متغير حاصل على براءة اختراع لكبح التوافقيات الخام عند أحمال المحرك الجزئية والكاملة.
مرشح EMC مدمج: مرشح RFI/EMC مدمج ومتوافق مع معايير EN 61800-3 للحد من التداخل الكهرومغناطيسي.
بروتوكولات اتصال مرنة: اتصال Modbus RTU قياسي مدمج على اللوحة عبر واجهات RS-485.
لوحة التحكم المساعدة: لوحة تحكم أبجدية رقمية متعددة اللغات، مزودة بمساعدي بدء تشغيل إرشاديين، وقراءات تشخيصية فورية، ووظائف لنسخ المعلمات احتياطيًا.

التطبيقات

المضخات الطاردة المركزية: تحكم متغير في التدفق لإمدادات المياه ومحطات تعزيز الضغط ومصانع معالجة مياه الصرف.
المراوح الصناعية: تنظيم موفّر للطاقة لتدفق الهواء في أنظمة التهوية وأبراج التبريد ومجمّعات الغبار.
أنظمة السيور الناقلة: ملفات تسارع بدء تشغيل سلس ومزامنة السرعة لخطوط الإنتاج ومناولة المواد السائبة.
ضواغط الهواء: الحفاظ على ضغط ثابت من خلال التعديل المستمر لسرعة المحرك.

المواصفات الفنية

المعلمة	القيمة / المواصفات
الشركة المصنّعة	ABB
رقم الطراز	ACS550-01-125A-4
نطاق جهد الدخل	380 - 480 V AC (ثلاثي الطور)
نطاق تردد الدخل	48 إلى 63 Hz
قدرة الخرج (الاستخدام العادي)	55 kW / 100 HP
تيار الخرج (الاستخدام العادي)	125 A
تصنيف الحماية	IP21 (UL Type 1)
حجم الإطار	R4
نطاق درجة حرارة التشغيل	-15 إلى 40 درجة مئوية (من دون خفض الأداء) / حتى 50 درجة مئوية (مع خفض الأداء)
وزن الشحن (محسوب)	34.00 kg
أبعاد العبوة (محسوبة)	265 mm (W) x 739 mm (H) x 286 mm (D)
رمز السلعة	85044095

التوصيلات والواجهات

الطرف / المنفذ	تعيين الوظيفة / الإشارة
U1, V1, W1	أطراف توصيل مصدر دخل خط التيار المتردد ثلاثي الطور
U2, V2, W2	أطراف توصيل خرج المحرك ثلاثي الطور
UC+, UC-	وصلة ناقل التيار المستمر (لوحدات قاطع الكبح الديناميكي)
X1: AI1 / AI2	مداخل تناظرية قابلة للبرمجة (جهد 0-10V، تيار 0/4-20mA)
X1: DI1 إلى DI6	مداخل رقمية قابلة للبرمجة (PNP/NPN، مصدر طاقة مساعد 24V DC)
X1: RO1 وRO2 وRO3	مخارج مرحلات Form-C قابلة للبرمجة (250V AC / 30V DC، بحد أقصى 2A)

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يُعد ACS550-01-125A-4 جزءًا من سلسلة ACS550 الراسخة. وبالنسبة لمسارات الترحيل الحديثة أو تخطيط البنية التحتية الجديدة، يُعد ABB ACS580-01-124A-4 البديل المباشر للمكونات. لاحظ أنه عند الترحيل إلى سلسلة ACS580، يجب تحديث قوالب لوحة التحكم ومجموعات المعلمات التسلسلية، لأن فهارس المعلمات وملفات تعريف البرامج تختلف بين البرنامج الثابت الأقدم لـ ACS550 ومنصات Drive-to-Drive الأحدث.

مخاطر التطبيق وملاحظات هندسية

لمنع تراكم الحرارة، احرص على وجود خلوص لا يقل عن 200 مم أعلى وأسفل الإطار R4 عند تركيبه داخل خزائن كهربائية. قد يؤدي تشغيل أحمال عالية القصور الذاتي، مثل مراوح التهوية الثقيلة أو أجهزة الطرد المركزي الصناعية، من دون مقاومة كبح إلى حدوث حالات فصل بسبب زيادة الجهد (العطل 2 - DC OVERVOLT) أثناء منحدرات التباطؤ السريع. ولتخفيف هذه المشكلة، اضبط معلمة وحدة القيادة لاستخدام وظيفة "deceleration-limit" أو ادمج وحدة قاطع كبح ديناميكي خارجية.

نصائح التشغيل الأولي والتوصيلات

اضبط دائمًا ماكرو التطبيق الصحيح (مثل HVAC أو التحكم ثلاثي الأسلاك أو التحكم PID) أثناء بدء التشغيل الأولي، إذ إن تغيير الماكرو لاحقًا سيعيد القيم الافتراضية ويستبدل توجيه المداخل الرقمية المخصص. لقمع الضوضاء الكهربائية عالية التردد، استخدم كابلات محرك متناظرة ومحمية، وقم بتأريض الغلاف بزاوية 360 درجة عند كلٍّ من لوحة طرف PE الخاصة بمحوّل التردد المتغير (VFD) وصندوق أطراف المحرك.

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي

قبل البدء في التركيب أو الصيانة، افصل جميع خطوط التغذية الواردة. انتظر 5 دقائق على الأقل بعد فصل مصدر الطاقة للسماح بتفريغ مكثفات ناقل التيار المستمر الداخلية بالكامل. تحقق دائمًا من عدم وجود جهد على الأطراف U1/V1/W1 وU2/V2/W2 وUC+/UC- باستخدام جهاز قياس متعدد معتمد قبل التعامل مع أطراف التوصيل.

1

ثبّت وحدة القيادة ذات الإطار R4 عموديًا على جدار أو لوح خلفي مستوٍ وغير قابل للاشتعال داخل حاوية IP54 أو ما يعادلها إذا تم تركيبها في بيئات مليئة بالغبار.

2

صِل خطوط التغذية الداخلة بـ U1 وV1 وW1، وخطوط قدرة المحرك بـ U2 وV2 وW2. تأكد من صحة قيم عزم ربط الأطراف وفقًا لمتطلبات دليل الإطار R4.

3

مرّر كابلات إشارات التحكم منخفضة الجهد (AI، DI، Relay) عبر مواسير معدنية منفصلة لمنع التداخل المتبادل والاقتران الكهربائي عالي التردد مع كابلات المحرك.

4

أجرِ اختبارات استمرارية التأريض على كلٍّ من هيكل المحرك وغطاء محوّل التردد المتغير (VFD) لضمان اتصال منخفض الممانعة بشبكة تأريض المنشأة الرئيسية.

FAQ

ما البديل الحديث المباشر لوحدة التشغيل ACS550-01-125A-4؟

مسار الترحيل الحديث الموصى به هو وحدة التشغيل ABB ACS580-01-124A-4. تجدر الإشارة إلى أنه رغم تشابه تصنيفات القدرة، فإن تخطيطات الأبعاد الفعلية وهياكل معلمات التحكم تختلف بين هاتين السلسلتين.

كيف يمكنني إزالة عطل «ارتفاع جهد التيار المستمر» المستمر عند التباطؤ؟

يشير عطل ارتفاع جهد التيار المستمر عادةً إلى طاقة متجددة صادرة من المحرك. أطِل زمن منحدر التباطؤ (المعلمة 2203) أو ركّب قاطع كبح ديناميكيًا متوافقًا مع مقاومات كبح.

هل يمكن تشغيل وحدة التشغيل هذه على خطوط إمداد أحادية الطور؟

لا. صُممت ACS550-01-125A-4 حصريًا للعمل على مداخل تيار متردد متوازنة ثلاثية الطور بجهد 380-480 فولت. وسيؤدي تشغيلها على دخل أحادي الطور إلى تفعيل أعطال الحماية من فقدان الطور وإتلاف المقومات الداخلية.

ما فئة الحاوية القياسية لوحدة التشغيل ACS550-01-125A-4؟

تتميز هذه الوحدة بتصنيف حاوية IP21 (UL Type 1)، ما يوفر حماية من الأجسام الصلبة الأكبر من 12 مم ومن تكاثف الماء الرأسي. وهي مخصصة للتركيبات الداخلية.
