لوحة واجهة الدائرة الرئيسية ACS880 ABB ACS880 QINT-781 3AXD50000019758

نظرة عامة على المنتج

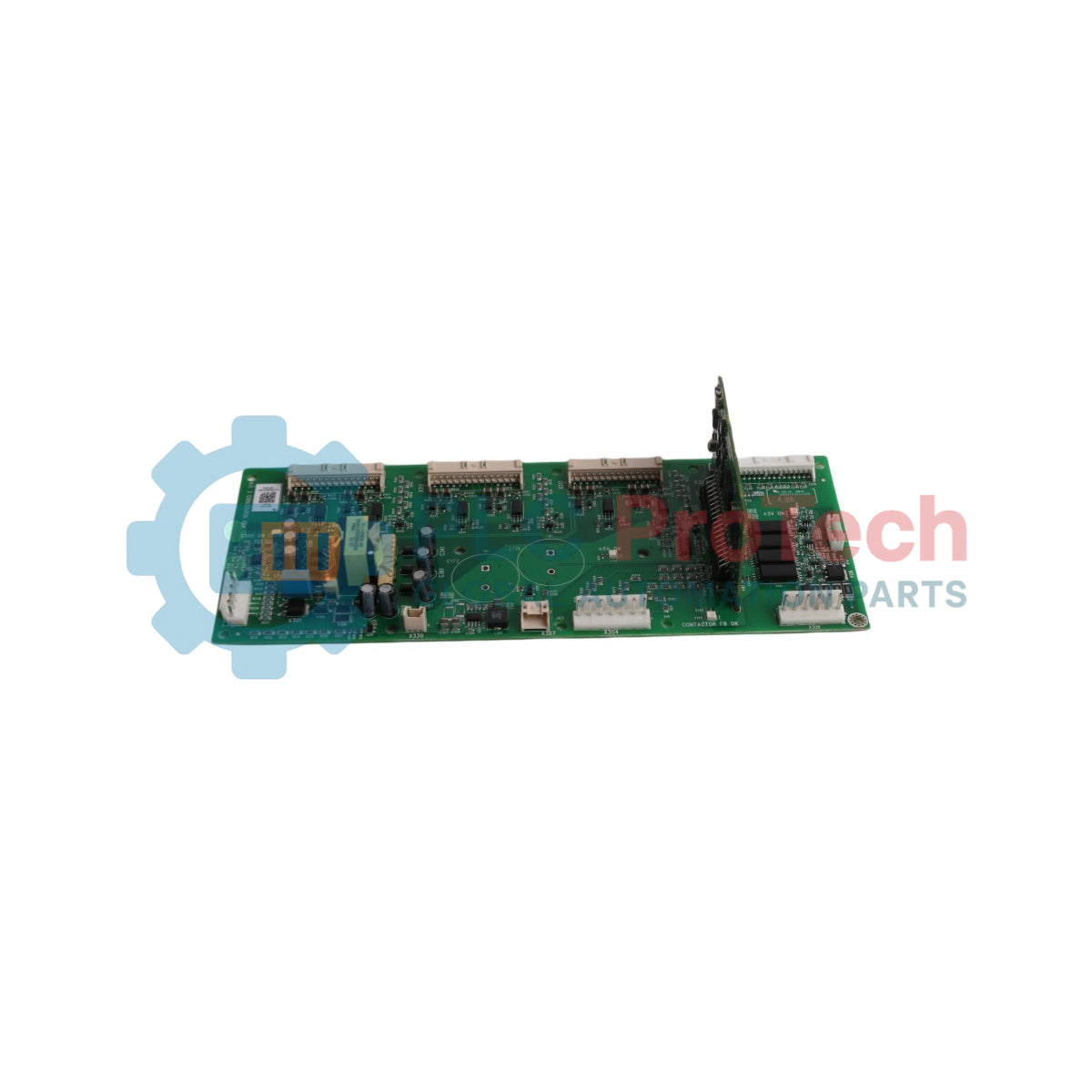

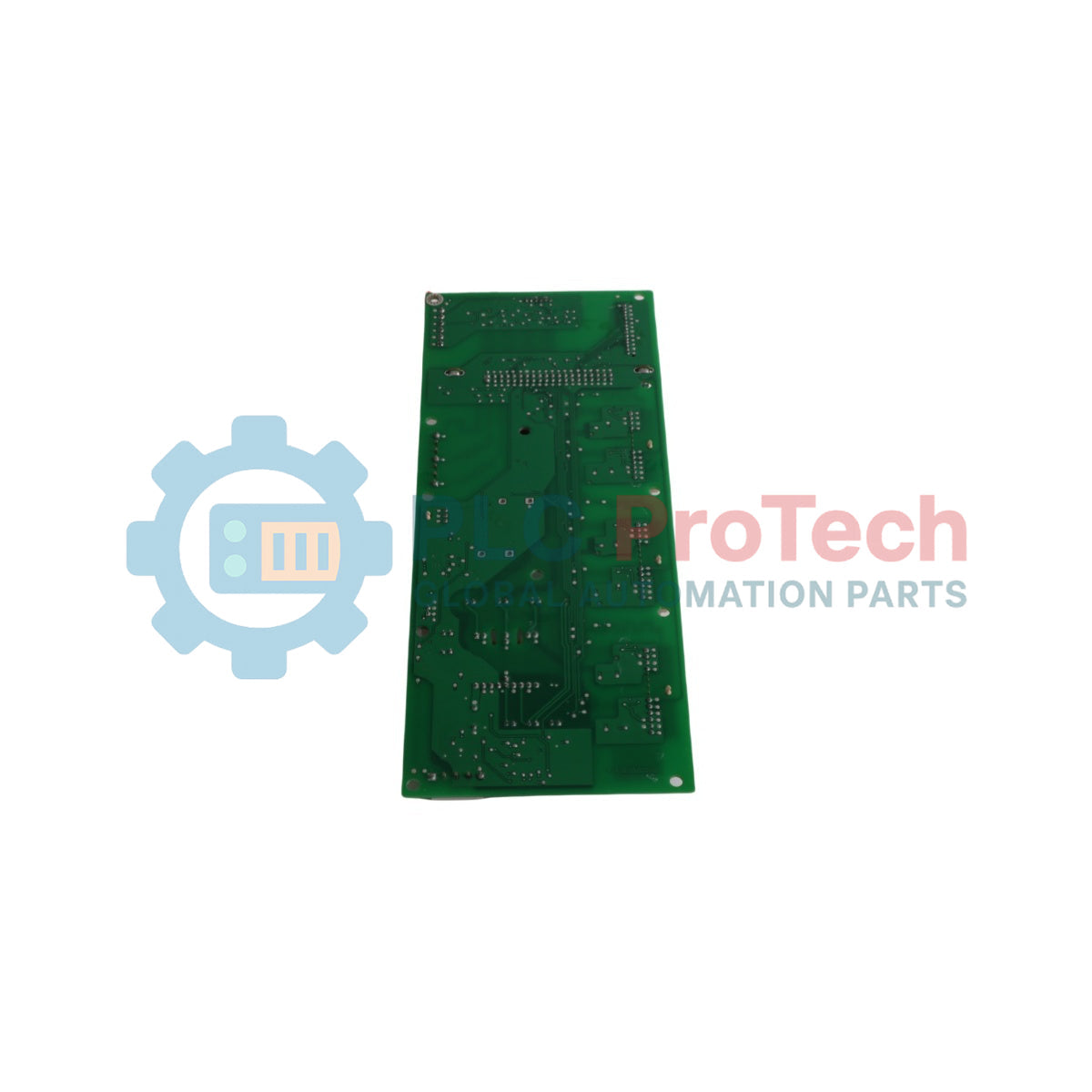

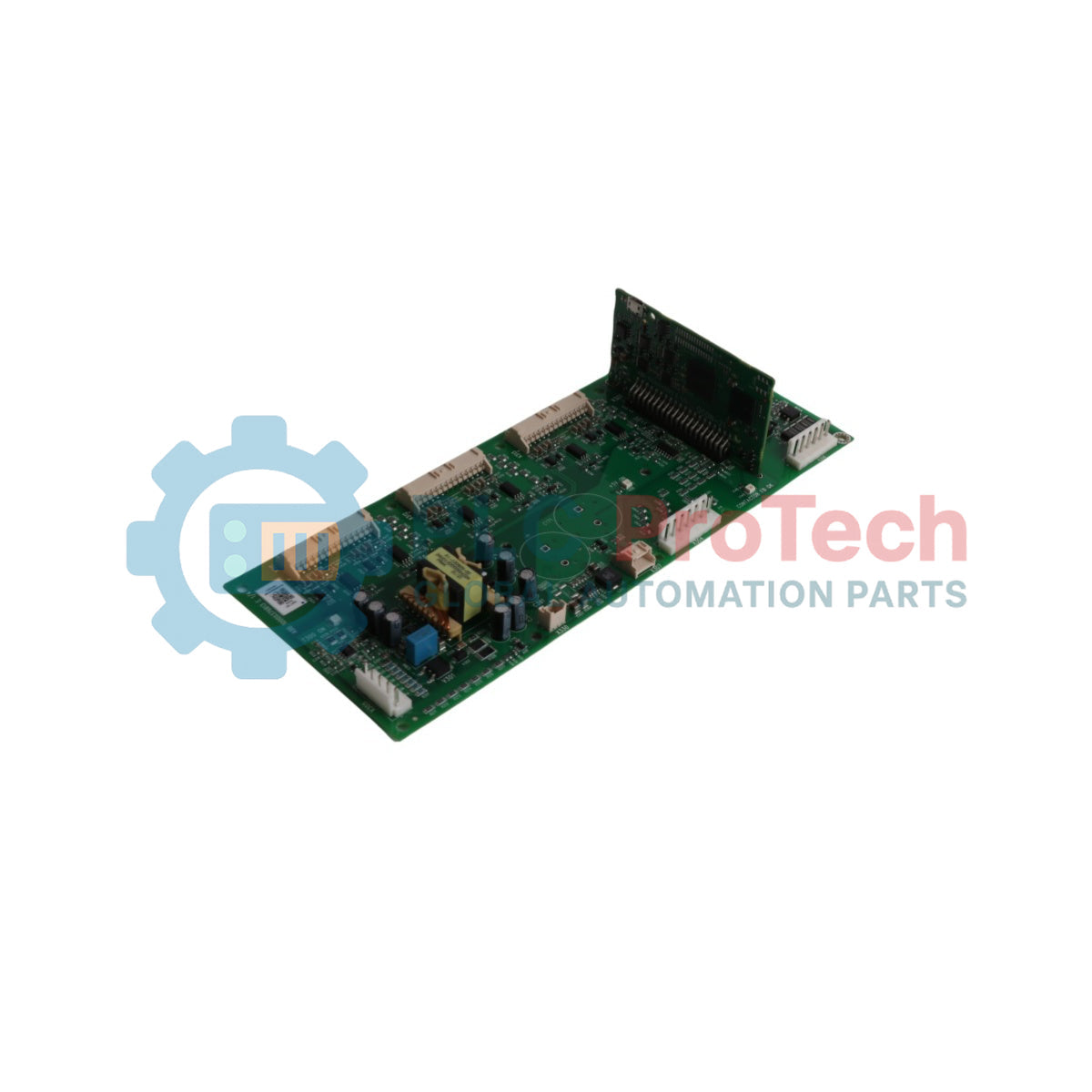

تُعد QINT-781 (3AXD50000019758) لوحة واجهة الدائرة الرئيسية (MC) عالية الدقة مصممة لسلسلة محركات ABB ACS880 الصناعية. تعمل كجسر حيوي للاتصال والتحكم بين مرحلة الطاقة في المحرك ووحدة التحكم، حيث تسهل QINT-781 معالجة الإشارات عالية السرعة اللازمة لإدارة مخرجات التيار المستمر عالية التيار التي تتراوح من 500 فولت إلى 800 فولت. في البيئات الصعبة مثل منصات الحفر البحرية، ومصانع معالجة المعادن، وعمليات التعدين العميقة، تعتبر موثوقية هذه اللوحة أمرًا بالغ الأهمية. فهي تضمن ترددات تبديل مستقرة تصل إلى 20 كيلو هرتز، مما يؤثر مباشرة على كفاءة المحرك ودقة التحكم فيه. إن استخدام لوحات واجهة ABB الأصلية ضروري لتقليل التوافقيات ومنع فشل أشباه الموصلات الكارثي، مما يقلل من فترات التوقف غير المخطط لها في البنية التحتية الحيوية.

التكوين الفني

تم تصميم بنية QINT-781 للتعامل مع تدفق طاقة كبير مع الحفاظ على سلامة الإشارة. وتعمل كبوابة رئيسية لإشارات مشغلات البوابة وردود فعل ناقل التيار المستمر.

• معالجة الطاقة: مُحسّنة لمحركات ذات سعة عالية مع تصنيفات تيار مستمر تصل إلى 150 أمبير وقدرات ذروة تصل إلى 200 أمبير.

• الدقة عالية التردد: تدعم نطاق تردد تبديل ديناميكي من 10 إلى 20 كيلو هرتز، مما يسمح باستجابة عزم دوران المحرك بدقة وتقليل الضوضاء الصوتية في لفائف المحرك.

• إدارة الحرارة: مصنوعة من مكونات صناعية مصنفة للعمل حتى 55 درجة مئوية، مما يضمن استقرار الأداء في خزانات التحكم ذات التهوية الضعيفة أو المناطق ذات درجات الحرارة العالية.

• العزل الجلفاني: تتضمن طبقات عزل قوية لحماية دوائر التحكم منخفضة الجهد من نبضات ناقل التيار المستمر عالية الجهد الشائعة في الكبح التجديدي أو تقلبات الأحمال الثقيلة.

المواصفات الفنية

الأسئلة الشائعة في المجال الصناعي

هل يمكن تبديل لوحة QINT-781 بين جميع إطارات ACS880؟

لا. لوحة QINT-781 مخصصة للإطارات عالية الطاقة التي تتوافق مع تصنيف التيار المستمر 150 أمبير. تحقق دائمًا من حجم الإطار (مثل R8i أو ما يشابهه) وإصدار البرنامج الثابت الخاص بالمحرك قبل التركيب لضمان التوافق الكامل.

ما هي أعراض فشل لوحة واجهة الدائرة الرئيسية؟

تشمل المؤشرات الشائعة أخطاء جهد زائد متقطعة في ناقل التيار المستمر، اهتزاز غير منتظم للمحرك ناتج عن تبديل غير مستقر، أو فشل المحرك في تهيئة مرحلة الطاقة عند بدء التشغيل.

هل تتطلب هذه اللوحة تحديث البرنامج الثابت عند الاستبدال؟

بينما توفر الأجهزة الواجهة، تدير وحدة التحكم في المحرك (BCU/ZCU) المنطق. ومع ذلك، بعد استبدال 3AXD50000019758، يُنصح بشدة بإجراء تشغيل تعريف المعلمات (ID Run) لمعايرة الواجهة مع خصائص المحرك ومجموعة الطاقة المحددة.

إرشادات التركيب الهندسي والسلامة

• تحذير من الجهد المتبقي: قبل محاولة الوصول إلى لوحة QINT-781 أو استبدالها، تأكد من فصل المحرك عن مصدر التيار المتردد لمدة لا تقل عن 20 دقيقة. استخدم مقياس فولت معتمد للتحقق من أن جهد ناقل التيار المستمر قد انخفض إلى أقل من 50 فولت تيار مستمر. عدم القيام بذلك يشكل خطر وميض قاتل.

• التعامل مع الألياف البصرية وكابلات الشريط: تستخدم هذه اللوحة موصلات عالية الحساسية لتشغيل البوابة. تأكد من تثبيت جميع كابلات الشريط بشكل مستقيم ومقفل. تجنب الانحناءات الحادة في أي وصلات الألياف البصرية المتصلة بالواجهة، حيث يمكن أن تؤدي الشقوق الدقيقة إلى فقدان الإشارة وتعطل المحرك تحت الحمل.

• حماية من التفريغ الكهروستاتيكي (ESD): تحتوي 3AXD50000019758 على مكونات CMOS حساسة. يجب تنفيذ التركيب في بيئة آمنة من التفريغ الكهروستاتيكي باستخدام سوار معصم مؤرض لمنع التلف الكامن الذي قد يؤدي إلى فشل مبكر للوحة في الميدان.

• عزم التثبيت: عند تثبيت اللوحة على الحوامل، استخدم مفك براغي محدد العزم مضبوط على 0.8 نيوتن متر. الشد الزائد قد يسبب شقوقًا دقيقة في لوحة الدوائر المطبوعة متعددة الطبقات، مما يؤدي إلى أعطال متقطعة أثناء التمدد الحراري.
