الشركة المصنعة: ABB
رقم المنتج: 3BSE032397R1
Country of origin:السويد
نوع المنتج: الوحدة الأساسية
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 25 سم × 12 سم × 10 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

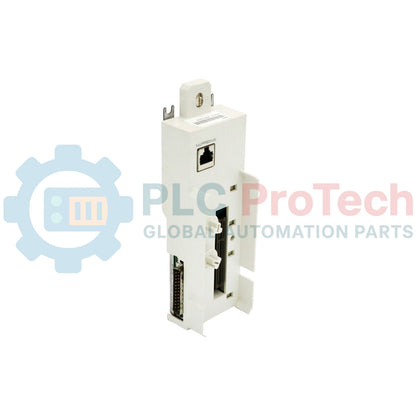

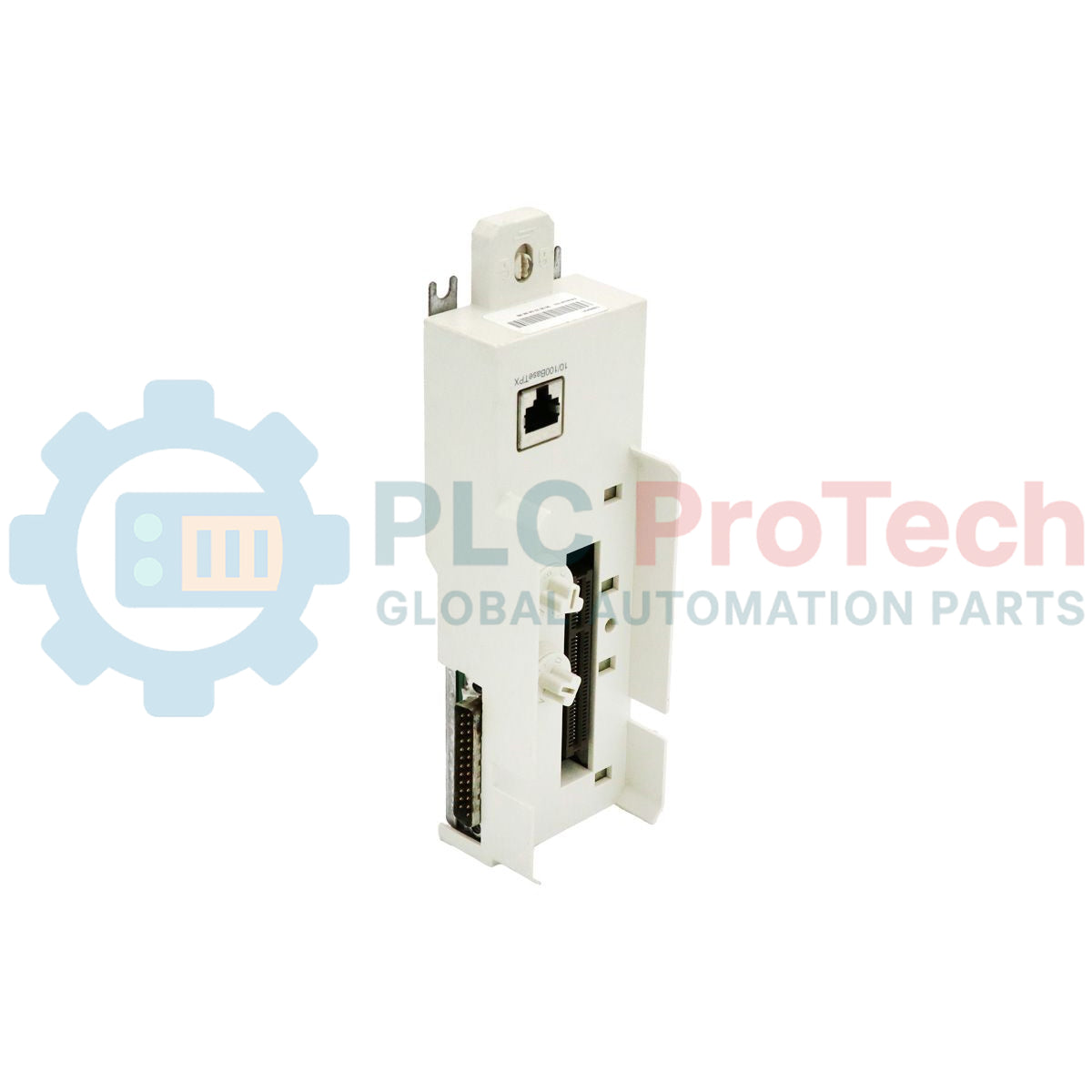

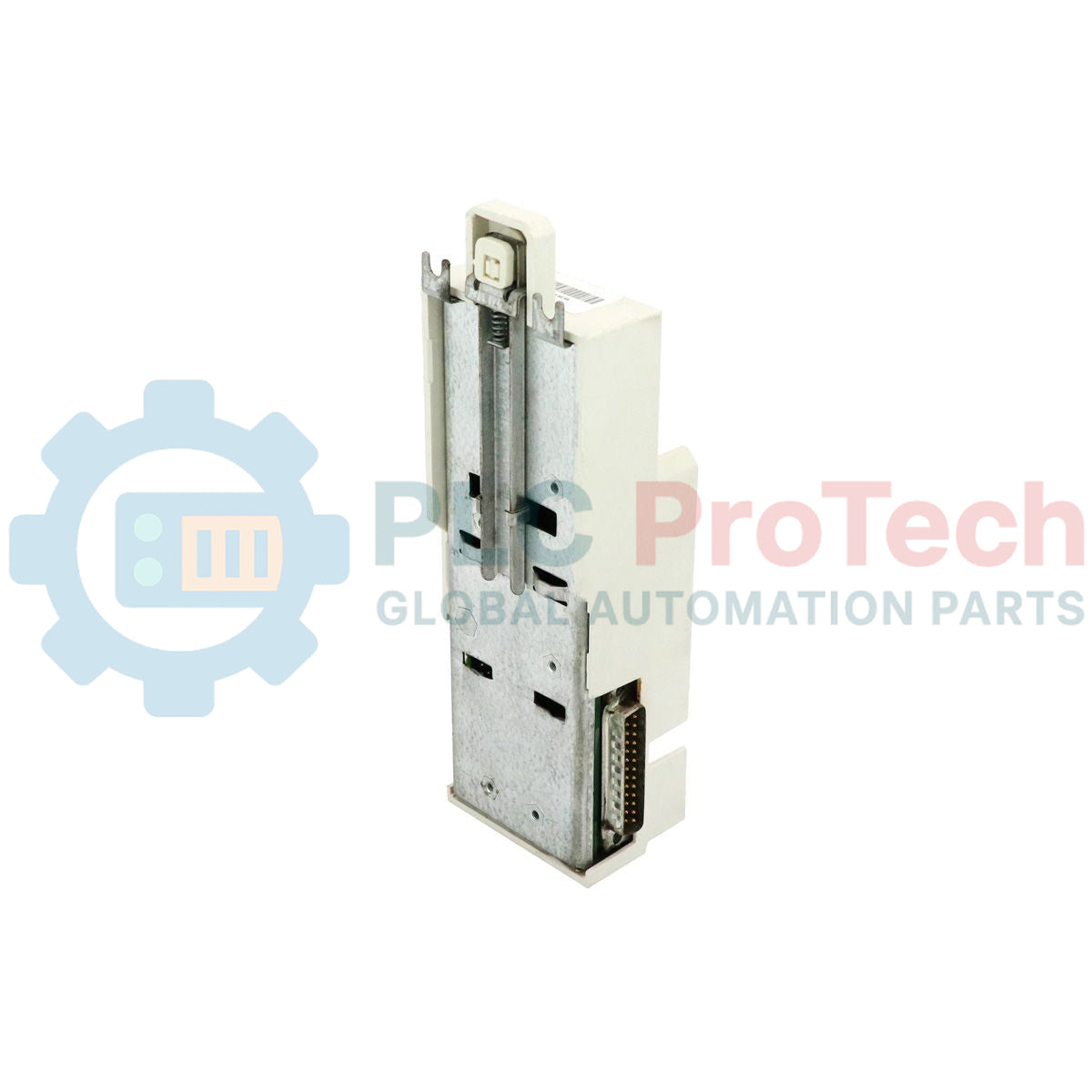

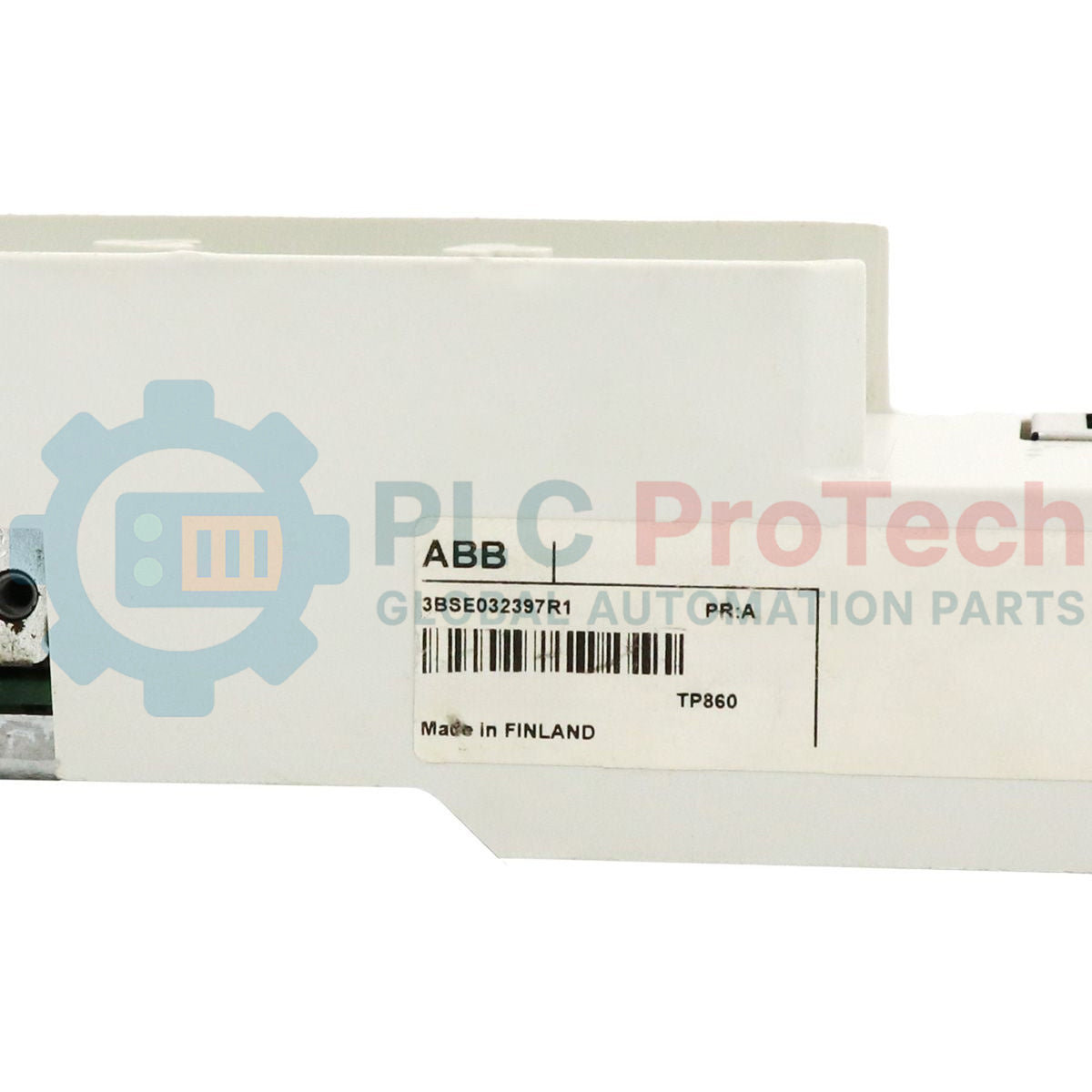

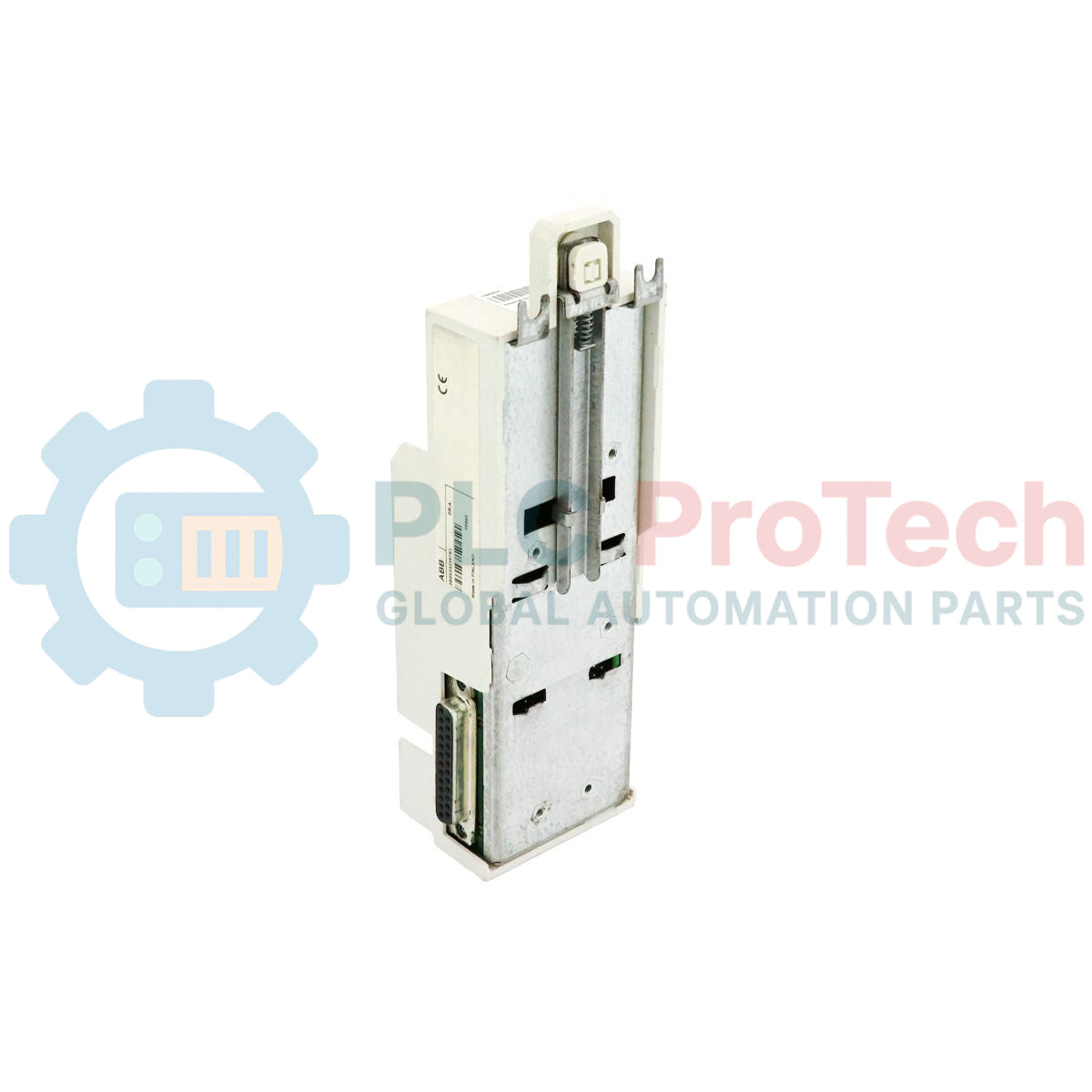

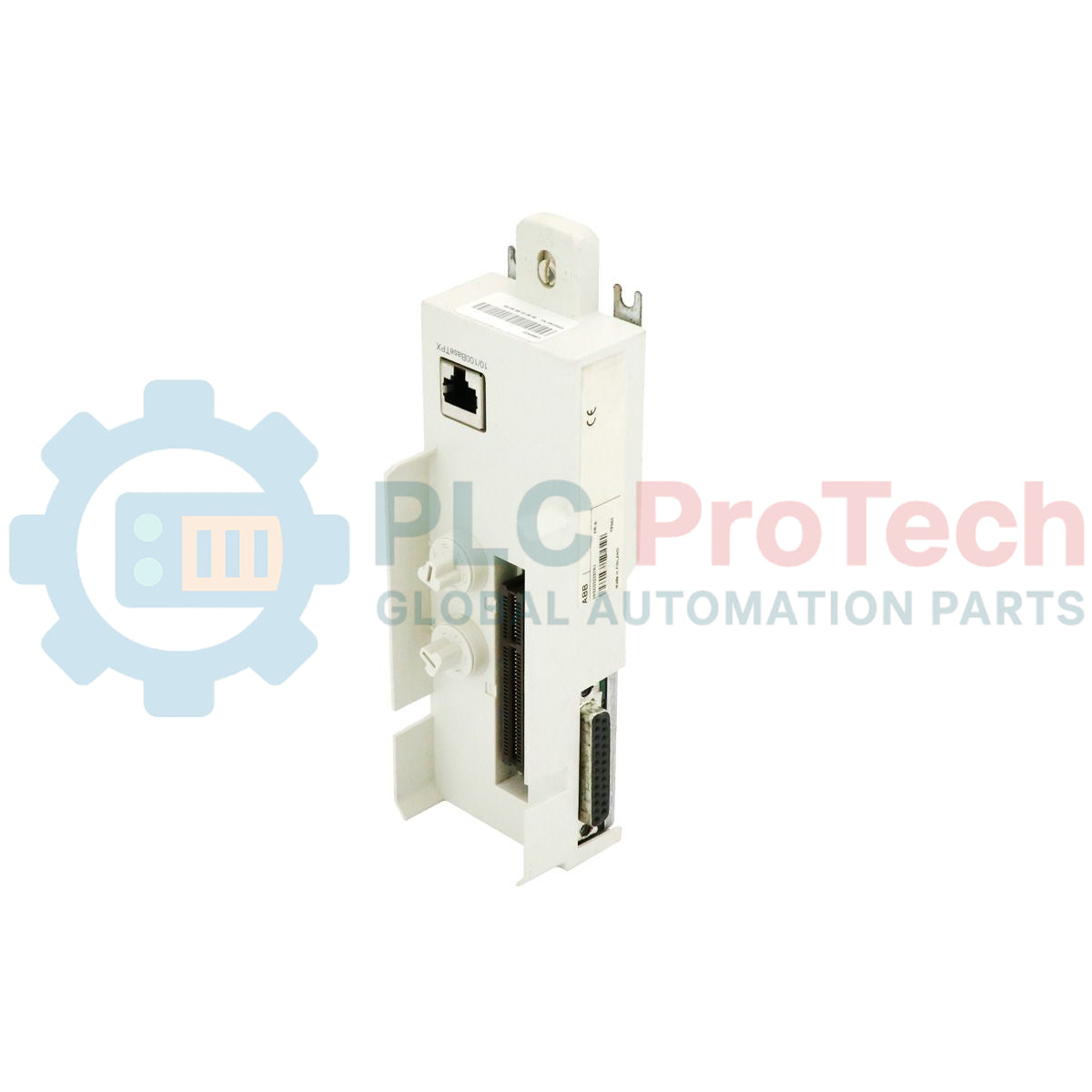

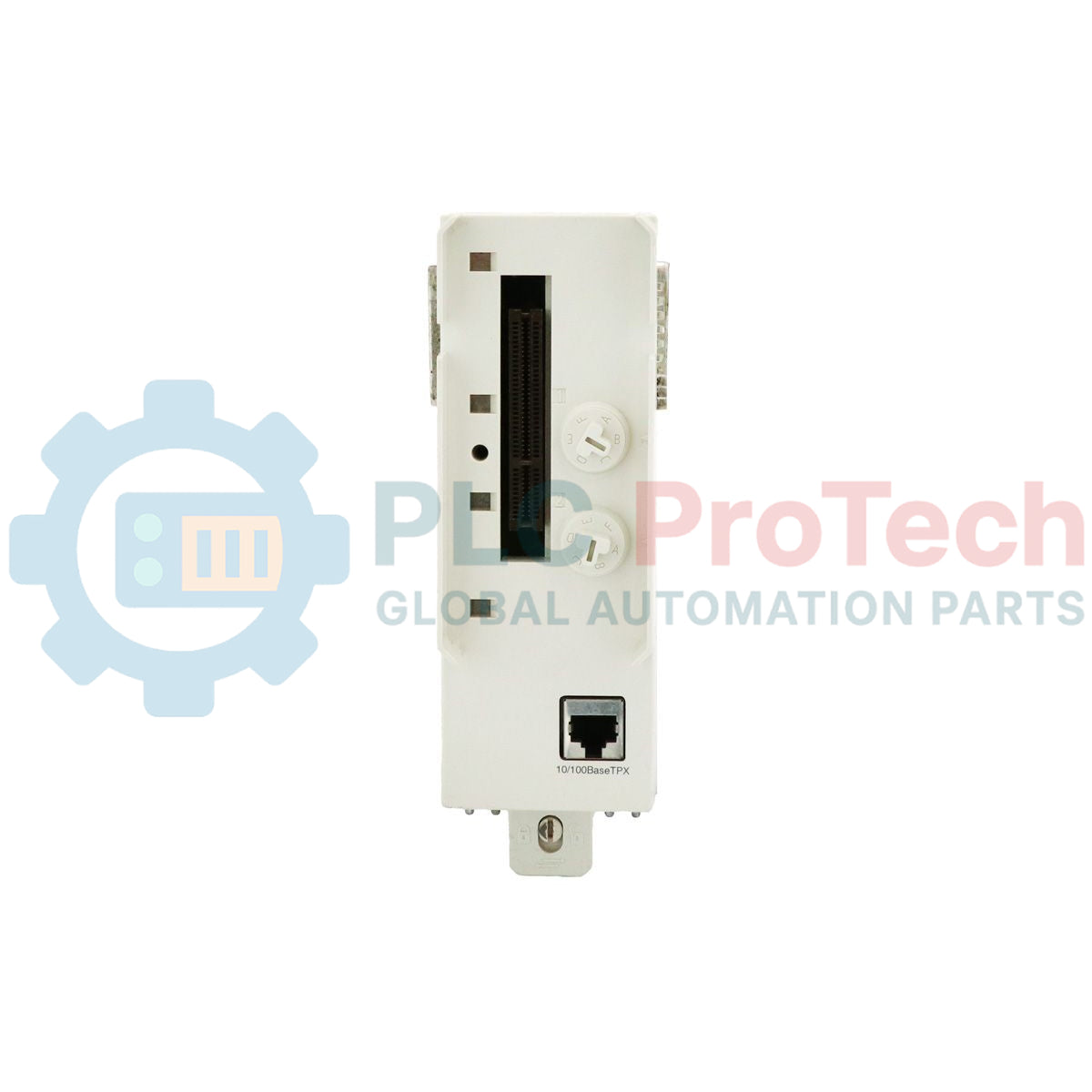

الوحدة الأساسية 3BSE032397R1 (TP860) مصممة لتركيبات وحدة تحكم ABB AC 800M. توفر هذه الأجهزة التثبيت الميكانيكي، الاتصال الكهربائي عبر اللوحة الخلفية، ودعم واجهة الوحدة لوحدات الاتصال ووحدات التحكم AC 800M. تتيح الوحدة الأساسية TP860 محاذاة مستقرة للوحدات وتوزيع إشارة آمن داخل بيئات التحكم Advant و800xA.
يستخدم المهندسون TP860 في صناعات العمليات مثل توليد الطاقة، النفط والغاز، اللب والورق، والمصانع الكيميائية. يحسن البناء الصلب من موثوقية الوحدة ويقلل من تآكل الموصلات أثناء التشغيل طويل الأمد. تبسط الوحدة الأساسية الصيانة من خلال السماح باستبدال الوحدات بسرعة دون إعادة توصيل الأسلاك. تدعم مساحتها المدمجة تخطيطات الخزانات الكثيفة مع الحفاظ على تباعد كافٍ للتبريد وتمرير الكابلات. كما يضمن التصميم التوافق مع وحدات الاتصال ووحدات التحكم AC 800M، مما يقلل من وقت التوقف أثناء توسيع النظام أو استبداله.
توفر الوحدة الأساسية TP860 واجهة ميكانيكية وكهربائية لوحدات AC 800M. توزع اللوحة الخلفية المدمجة إشارات الاتصال الداخلية وطاقة الوحدة.
يدعم التصميم واجهات الاتصال القابلة للتوصيل ووحدات التحكم. تضمن الوحدة الأساسية محاذاة مستقرة وتوصيل موثوق للموصلات. يقلل هيكل التثبيت من تأثيرات الاهتزاز داخل خزانات التحكم الصناعية.
تدعم TP860 أيضًا التوسع المعياري داخل أنظمة AC 800M. يمكن للمهندسين استبدال الوحدات دون إزالة الأسلاك الميدانية، مما يحسن كفاءة الخدمة.
| المعلمة | القيمة |
|---|---|
| النموذج | 3BSE032397R1 |
| تسمية النوع | TP860 |
| العلامة التجارية | ABB |
| السلسلة | AC 800M |
| نوع المنتج | وحدة أساسية |
| التثبيت | لوحة / سكة DIN |
| اللوحة الخلفية | واجهة وحدة مدمجة |
| التوافق | وحدات AC 800M |
| المنشأ | سويسرا |
| الأبعاد | 250 مم × 120 مم × 100 مم |
| الوزن | 0.50 كجم |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | وحدة سلبية |
| حالة المنتج | نشط |
ما وظيفة الوحدة الأساسية TP860؟
توفر TP860 التثبيت الميكانيكي والاتصال عبر اللوحة الخلفية لوحدات التحكم أو الاتصال AC 800M.
هل TP860 ضرورية لتركيب وحدات CI وPM؟
نعم. تتطلب واجهات الاتصال ووحدات التحكم وحدة أساسية متوافقة مثل TP860.
هل يمكن لـ TP860 استبدال وحدات أساسية أخرى من AC 800M؟
يعتمد ذلك على نوع الوحدة. يجب على المهندسين التحقق من التوافق مع وحدة الاتصال أو وحدة المعالجة المركزية المثبتة.
هل تحتوي TP860 على إلكترونيات؟
لا. TP860 هي وحدة أساسية سلبية توفر الموصلات وتوجيه اللوحة الخلفية فقط.
• قم بتركيب TP860 على لوحة معدنية مؤرضة لتحسين أداء التوافق الكهرومغناطيسي (EMC).
• تأكد من تثبيت الوحدة الأساسية بالكامل قبل إدخال وحدات AC 800M.
• لا تدخل الوحدات بزاوية لتجنب تلف موصلات اللوحة الخلفية.
• حافظ على نصف قطر انحناء الكابلات لمنع الإجهاد الميكانيكي على موصلات الوحدة.
• شد براغي التثبيت بالتساوي لمنع تشوه اللوحة الأساسية.
• قم بإيقاف تشغيل النظام قبل إزالة الوحدات المثبتة على TP860.
