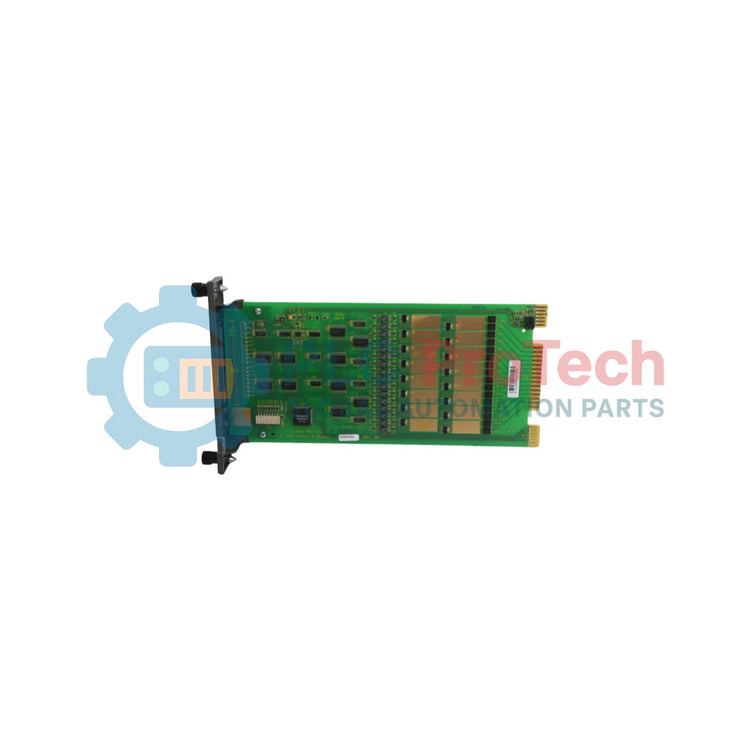

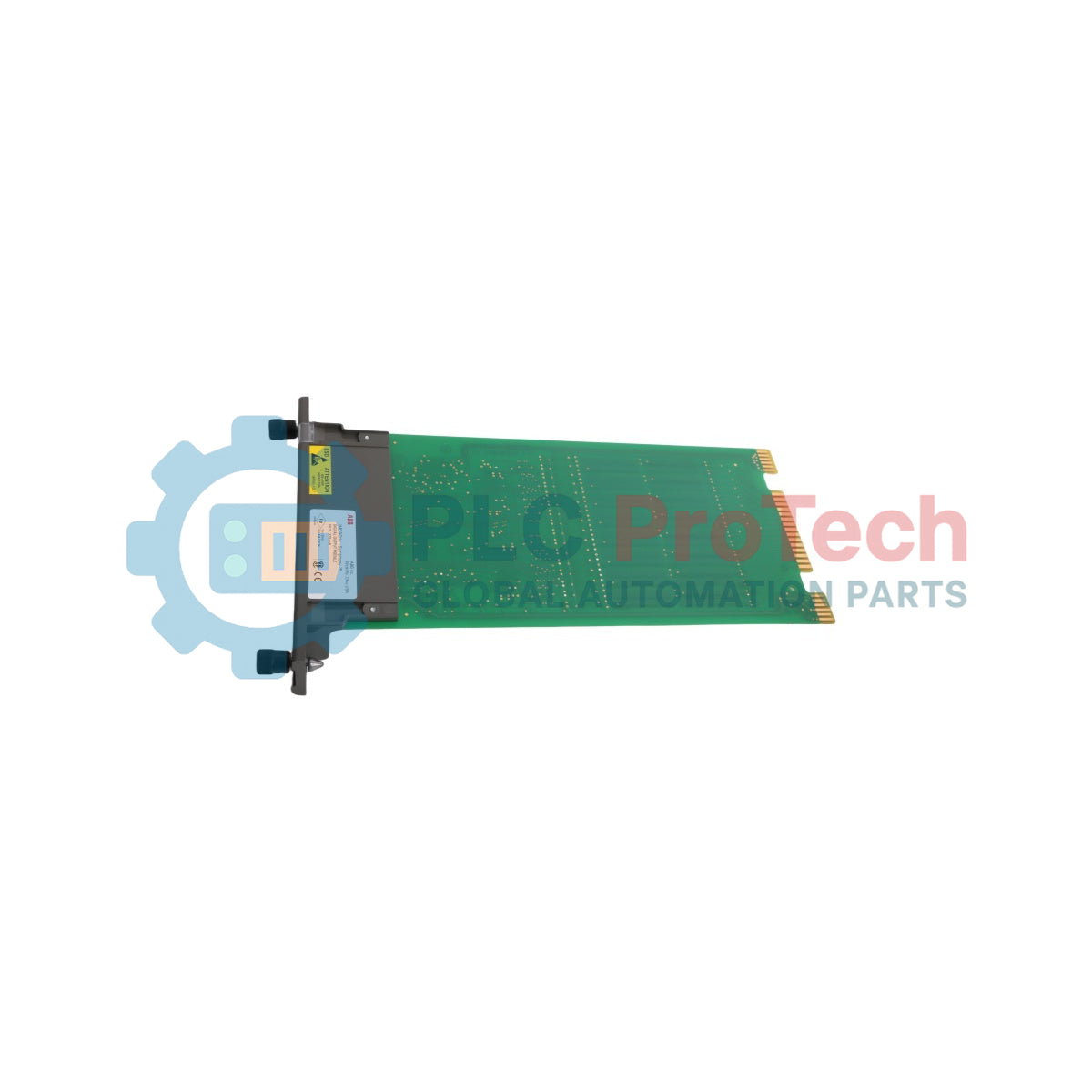

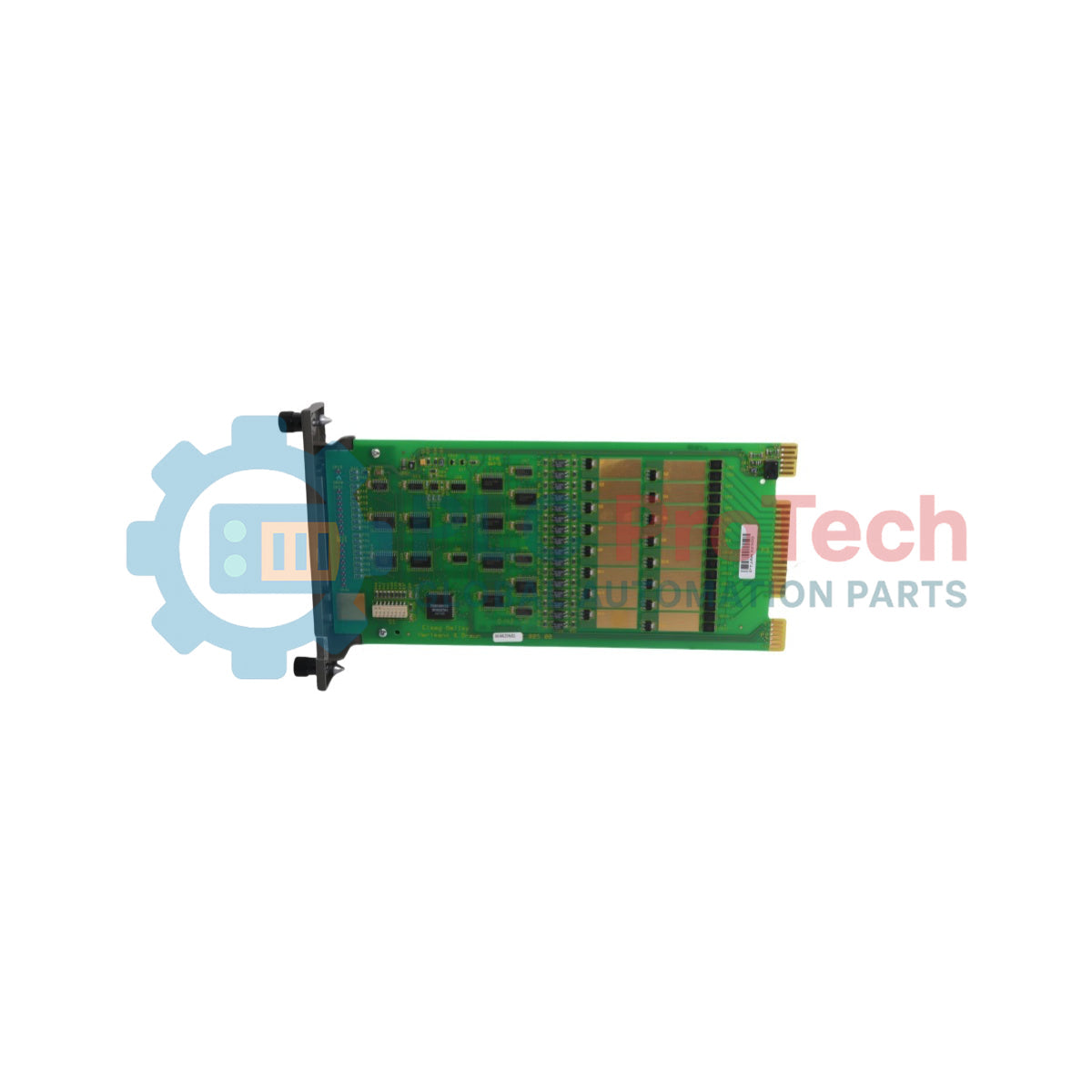

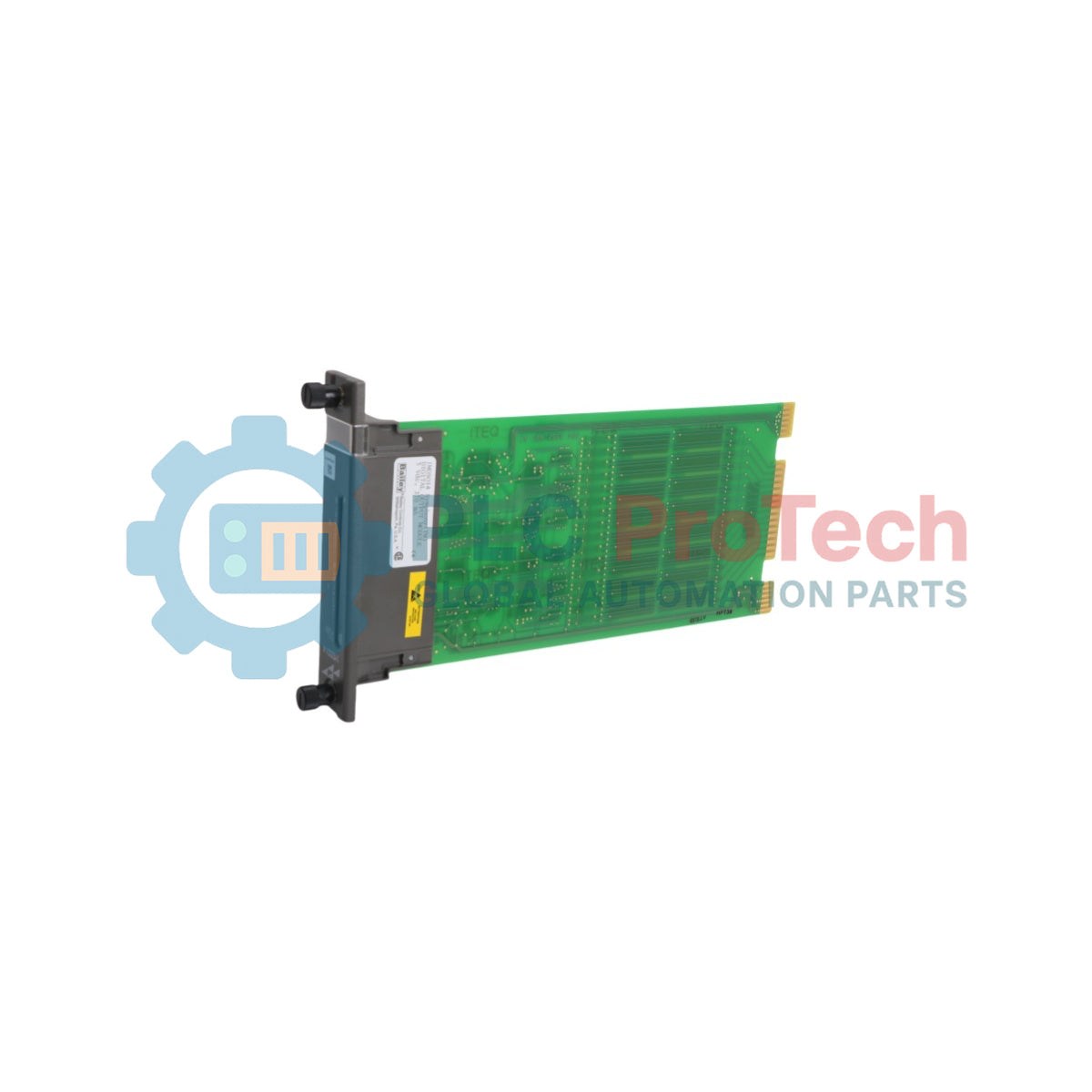

ABB Bailey IMDSO14 وحدة خرج رقمية INFI 90

SKU IMDSO14

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: IMDSO14
Country of origin:سويسرا
نوع المنتج: وحدة الإخراج الرقمي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 3.5 سم × 17.8 سم × 29.8 سم (W × الارتفاع × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

تعمل وحدة الخرج الرقمية ABB Bailey IMDSO14 كواجهة بين نظام إدارة العمليات الاستراتيجي INFI 90 OPEN وأجهزة مجال العمليات. وتتلقى أوامر من وحدات التحكم - مثل المعالج متعدد الوظائف (MFP)، ووحدة التحكم متعددة الوظائف (MFC)، أو الوحدة الرئيسية للمنطق (LMM) - عبر ناقل موسع الإدخال/الإخراج لتشغيل معدات المجال أو إيقاف تشغيلها. توفر IMDSO14 16 مخرجاً رقمياً عبر دوائر صلبة الحالة، حيث تكون 12 مخرجاً معزولة بشكل فردي ويشترك زوجان من المخارج في أطراف خرج موجبة. وتتعامل مع جهود حمل تبلغ 24 فولت تيار مستمر أو 48 فولت تيار مستمر، وتُعد بديلاً مباشراً للوحدة IMDSO04.

الميزات

16 قناة خرج رقمية مقسمة إلى المجموعة A والمجموعة B
دوائر تبديل ذات مجمع مفتوح بالحالة الصلبة
مقارنات ضوئية توفر عزلاً كهربائياً بين منطق الوحدة ودوائر العمليات
مؤقت أعطال الناقل على اللوحة لضبط المخارج على الحالة الافتراضية عند فقدان الاتصال
مؤشرات LED للحالة على اللوحة الأمامية لسلامة الوحدة وحالات قنوات الخرج الفردية

التطبيقات

تبديل أجهزة المجال والمرحلات الخاصة بالعمليات
التحكم الرقمي في العمليات بالتشغيل/الإيقاف
أنظمة الأتمتة الصناعية وإدارة العمليات

المواصفات الفنية

الخاصية	القيمة
الشركة المصنعة	ABB / Elsag Bailey
متطلبات الطاقة (الجهد)	5 فولت تيار مستمر (+/-5%)
متطلبات الطاقة (التيار)	275 مللي أمبير (نموذجي)، 370 مللي أمبير (الحد الأقصى)
تبديد الطاقة (المنطق فقط)	1.375 واط (نموذجي)، 1.850 واط (الحد الأقصى)
عدد المخارج	16 قناة رقمية
جهد الحمل	24 فولت تيار مستمر، 48 فولت تيار مستمر
تيار الحمل (الحد الأقصى)	250 مللي أمبير (24 فولت تيار مستمر)، 125 مللي أمبير (48 فولت تيار مستمر)
تيار التسرب عند إيقاف التشغيل (الحد الأقصى)	10 ميكروأمبير عند 70 درجة مئوية (158 درجة فهرنهايت)
هبوط الجهد عند التشغيل (الحد الأقصى)	2 فولت عند 70 درجة مئوية (158 درجة فهرنهايت)
استهلاك التيار لكل خرج	150 مللي أمبير نموذجي / 250 مللي أمبير كحد أقصى (24 فولت تيار مستمر)، 75 مللي أمبير نموذجي / 125 مللي أمبير كحد أقصى (48 فولت تيار مستمر)
العزل (من قناة إلى قناة ومن قناة إلى المنطق)	مقاومة عزل 100 ميجا أوم، 1 كيلو فولت RMS / دقيقة واحدة أو 1.5 كيلو فولت تيار مستمر / دقيقة واحدة
Mounting	التركيب
تشغل فتحة واحدة في وحدة تركيب وحدات INFI 90 OPEN القياسية	درجة حرارة التشغيل (داخل الخزانة)
من 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت)	الرطوبة النسبية
من 5% إلى 95% حتى 55 درجة مئوية (131 درجة فهرنهايت) دون تكاثف، ومن 5% إلى 45% عند 70 درجة مئوية (158 درجة فهرنهايت) دون تكاثف	الضغط الجوي
من مستوى سطح البحر إلى 3 كم (1.86 ميل)	جودة الهواء

ISA S71.04، الفئة LA وLB وLC - المستوى 1 (غير قابلة للتآكل)

التوصيلات/الواجهات	طرف الموصل
الوظيفة	P1، الطرفان 1 و2
طاقة منطق +5 فولت تيار مستمر	P1، الطرفان 5 و6
مشترك	P1، الطرفان 9 و10
مقاطعة فقدان الطاقة (PFI)	NC (غير متصل)
P1، الأطراف 3 و4 و7 و8 و11 و12	P2، الأطراف من 1 إلى 8
خطوط بيانات ناقل موسّع الإدخال/الإخراج (البيانات من 0 إلى 7)	ساعة ناقل موسّع الإدخال/الإخراج
P2، الطرف 10	مزامنة ناقل موسّع الإدخال/الإخراج
P2، الطرفان 11 و12	NC (غير متصل)
P3، أطراف المجموعة A من A/1 إلى H/J	إشارات الخرج الرقمية من 1 إلى 8 (المجموعة A)
P3، أطراف المجموعة B من K/9 إلى S/8	إشارات الخرج الرقمية من 9 إلى 16 (المجموعة B)

إرشادات التركيب

استخدم أساور معصم مؤرضة وإجراءات مضادة للكهرباء الساكنة عند التعامل مع الوحدة لحماية الأجهزة الحساسة للكهرباء الساكنة.
اضبط مفتاح العناوين DIP ذي المواضع الثمانية (S1) ليتطابق مع العنوان المحدد في رمز الوظيفة 83 (المواصفة S1) قبل إدخال الوحدة في الحامل.
تأكد من تركيب وصلة dipshunt بشكل صحيح في مقبس ناقل موسّع الإدخال/الإخراج على اللوحة الخلفية بين وحدة التحكم ووحدة الإخراج.
افصل طاقة النظام قبل تركيب وصلات dipshunt على اللوحة الخلفية لوحدة MMU لتجنب مخاطر الصدمة الكهربائية.
حاذِ الوحدة مع قضبان التوجيه في وحدة تركيب الوحدات، ثم أدخلها حتى تصبح اللوحة الأمامية بمحاذاة السطح؛ وثبّت مسماري التثبيت الأسيرين في لوحة الواجهة.

الامتثال والشهادات

إقرار علامة CE (توجيه EMC96 رقم 89/336/EEC: EN 50081-2، EN 50082-2)
معتمد من CSA (المواقع العادية غير الخطرة وفقًا للمعيار CSA C22.2 رقم 1010.1-92)
معتمد من FM (غير قابل للاشتعال للفئة I، القسم 2، المجموعات A وB وC وD؛ الفئة II، القسم 2، المجموعتان F وG)

FAQ

ما الذي يشير إلى التشغيل الطبيعي في مؤشرات حالة الوحدة؟

يُشار إلى التشغيل الطبيعي عندما يكون مؤشر الحالة الأخضر قيد التشغيل ومؤشر الحالة الأحمر متوقفًا، مما يدل على أن الوحدة مفعّلة وتتواصل مع وحدة التحكم.

كيف تتصرف المخارج أثناء انتهاء مهلة ناقل وحدة التحكم؟

إذا توقفت ساعة الناقل لمدة 10 مللي ثانية، ينتهي توقيت مؤقت عطل الناقل، فيضيء مؤشر الحالة الأحمر وتتبدل المخارج الرقمية إلى قيمها الافتراضية المُهيأة أو تحتفظ بالقيم الحالية استنادًا إلى إعدادات FC 83.

هل يمكن إزالة هذه الوحدة أثناء تشغيل طاقة النظام؟

يمكن إزالة الوحدة أثناء تزويدها بالطاقة، ولكن يجب تعطيل إشارات الخرج قبل الإزالة لتجنب تلف أطراف موصل الحافة.
