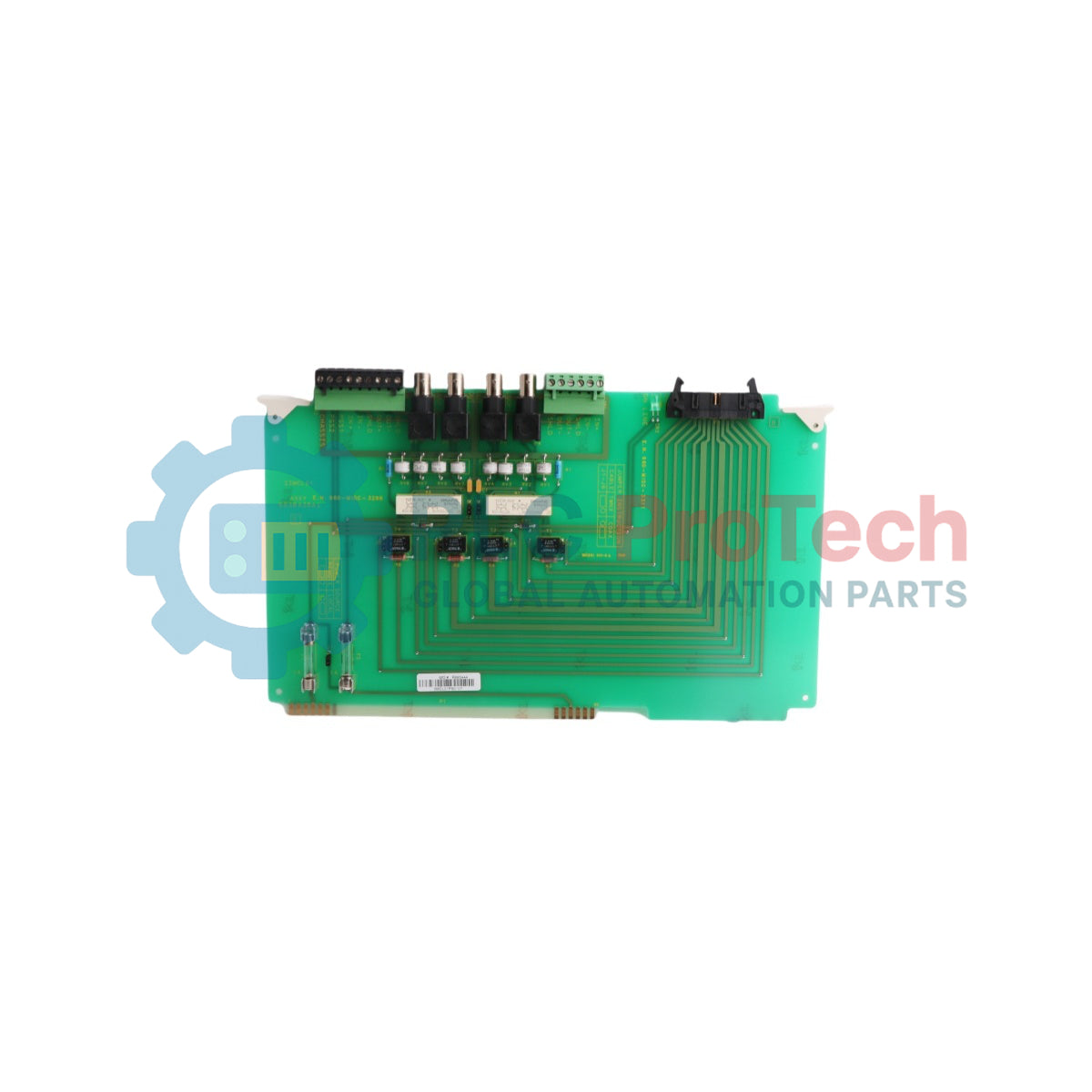

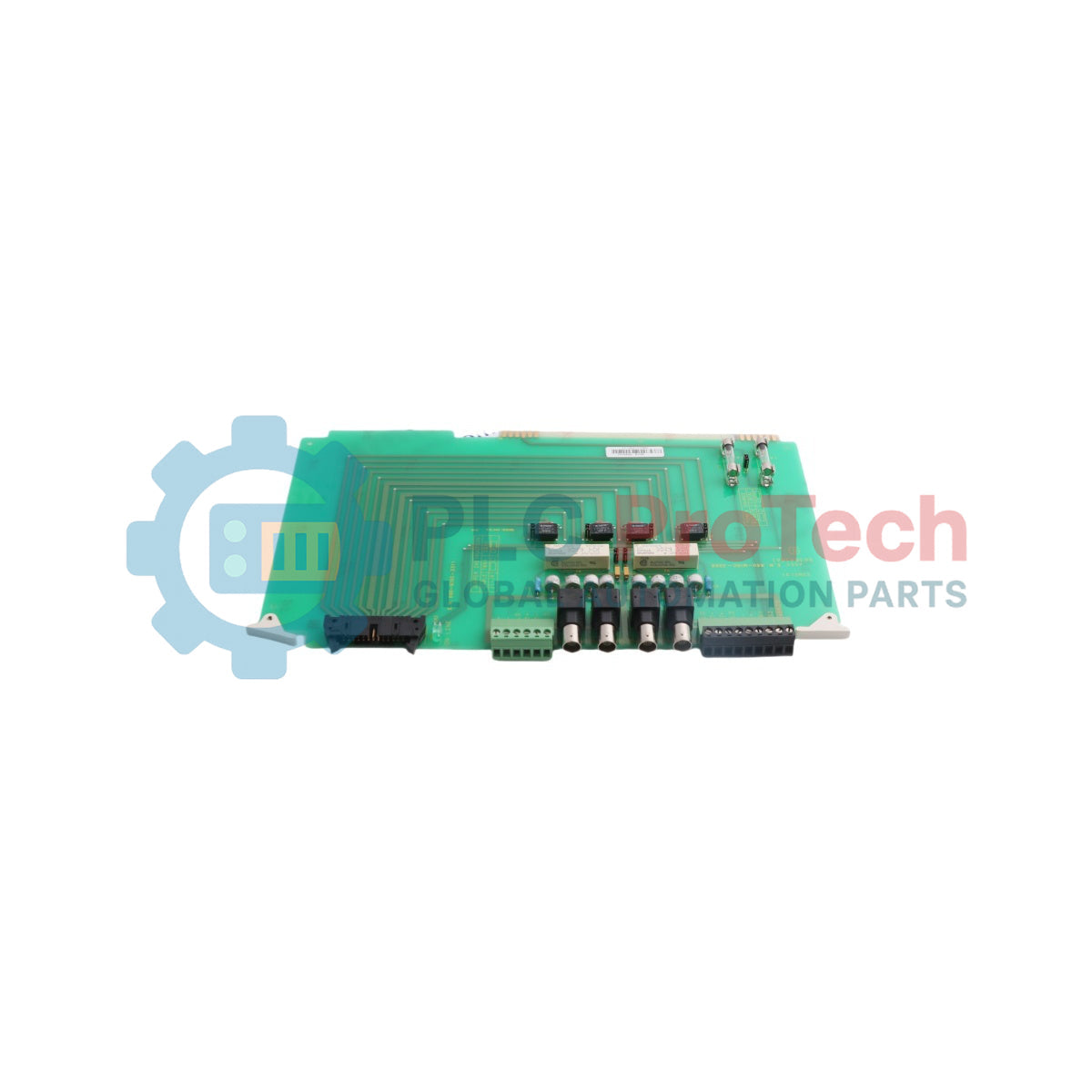

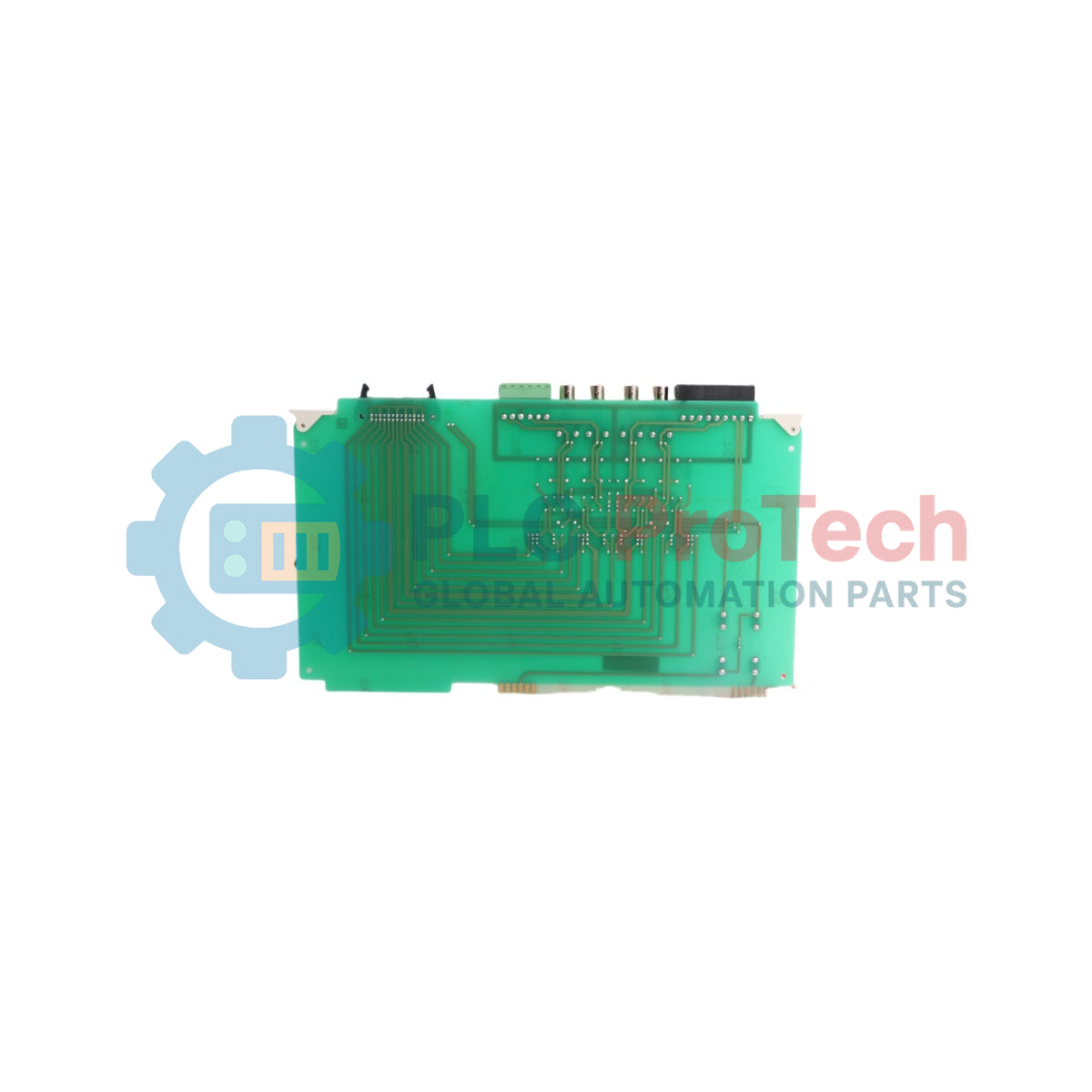

رابط اتصال متعدد الحافلات Bailey Infi 90 ABB IIMCL01

نظرة عامة على المنتج

يُعد IIMCL01 وحدة إنهاء رابط اتصال متعددة الحافلات عالية الموثوقية تم تصميمها بواسطة ABB Bailey لأنظمة التحكم الموزعة (DCS) القديمة Infi 90 و Network 90. تعمل هذه الوحدة كواجهة إنهاء فيزيائية أساسية لمحطات العمل الصناعية عالية السعة، وتعمل جنبًا إلى جنب مع وحدة الحلقة متعددة الحافلات IIMLM01 لإنشاء جسر بيانات عالي السرعة وسلس بين معالجات الاتصال متعددة الحافلات (مثل IIMCP01 أو IIMCP02) وشبكة INFI-NET أو حلقة الاتصال Plant Loop الأوسع. تعتمد المنشآت الصناعية الثقيلة ذات العمليات المستمرة — بما في ذلك محطات توليد الطاقة الحرارية المؤتمتة، ومصانع تصنيع اللب والورق، ومجمعات تكرير النفط — على IIMCL01 للحفاظ على طرق بيانات حتمية لمحطات واجهة المشغل (OIS). من خلال توفير إنهاء ميكانيكي مخصص ومطابقة دقيقة لمقاومة الخط لقنوات الاتصال الاحتياطية، تعمل بطاقة الواجهة هذه على استقرار تدفق البيانات، والقضاء على أخطاء انعكاس الإشارة، وتقليل وقت التوقف غير المبرمج للمصنع.

هيكلية الاتصال وتكامل العقد

تحافظ الطوبوغرافيا الدائرية الأساسية، ومسارات التوافق المادي، ومنطق توجيه الشبكة لوصلة الإنهاء IIMCL01 على حتمية البيانات الصارمة ضمن إطار عمل نظام التحكم الموزع (DCS).

• واجهة طريق محطة العمل: توفر مسارات إنهاء شبكة مباشرة مُحسّنة خصيصًا لجميع إعدادات OIS القديمة، مما يسمح لأجهزة التحكم الهندسية الإشرافية بقراءة الرسوم البيانية للعملية في الوقت الحقيقي.

• جسر المعالج إلى الشبكة: يتصل مباشرة مع بطاقة الحلقة متعددة الحافلات IIMLM01 لتوجيه أوامر المنطق المعالجة من معالجات الاتصال المحلية IIMCP01 أو IIMCP02 إلى شبكة المصنع الرئيسية.

• تخفيف انعكاس الإشارة: مزود بمقاومات إنهاء متخصصة على اللوحة تطابق مقاومة الخط المميزة لكابلات INFI-NET و Plant Loop من نوع التوأم المحوري أو المحوري.

• عزل الضوضاء الجلفانية: يتميز بمنطق عزل كهربائي متقدم لحماية مكونات معالج الحافلات المتعددة الحساسة من الارتفاعات المفاجئة للجهد أو ضوضاء الأرض الحثية الموجودة على الكابلات الخارجية الطويلة.

المواصفات الفنية

الأسئلة الشائعة حول اتصال الشبكة واستكشاف الأخطاء وإصلاحها

كيف يعزل المهندسون انقطاع الاتصال بين معالج IIMCP02 ووصلة IIMCL01؟

يجب على الفنيين أولاً التحقق من مؤشرات الحالة على وحدة الحلقة المصاحبة IIMLM01 وفحص كابلات الشريط الفيزيائية التي تربط المعالج بوحدة إنهاء IIMCL01. إذا لم يتمكن معالج الحافلة المتعددة من اكتشاف وصلة الإنهاء، فسوف يشير إلى رمز خطأ الحافلة. غالبًا ما يكشف فحص وصلات الطرفية لأسلاك مفكوكة أو قياس مقاومة الخط عن مسارات إشارة سيئة أو تأريض غير صحيح.

هل يمكن استخدام وحدة إنهاء IIMCL01 على نسخ التوأم المحوري والمحوري من طريق INFI-NET؟

نعم. تعمل اللوحة ككتلة إنهاء هيكلية لطريق الاتصال داخل الحامل. ومع ذلك، يجب ضبط تجميع الطرف الخارجي وخيارات مفتاح التبديل الثنائي بشكل صحيح لتتناسب مع تكوين خط الشبكة المحوري أو التوأم المحوري، مما يضمن مطابقة مقاومة الخط ومستويات الإشارة عبر الحلقة.

ما هي عواقب إزالة وحدة إنهاء IIMCL01 النشطة من شبكة تعمل؟

إزالة لوحة الإنهاء النشطة تكسر استمرارية طريق INFI-NET أو Plant Loop، مما يسبب انعكاس الإشارة وأخطاء الدائرة المفتوحة فورًا عبر الشبكة. يمكن أن يؤدي هذا الانقطاع إلى فقدان محطات واجهة المشغل المجاورة لروابط بياناتها، مما يوقف تتبع العمليات الصناعية الحي.

دليل الهندسة الميدانية والتركيب

• هبوط كابل التوأم المحوري وفصل درع التأريض:

  عند توصيل كابلات اتصال INFI-NET أو Plant Loop بلوحة IIMCL01، يجب فصل وتأريض دروع الأسلاك الخارجية بدقة وفقًا لتعليمات تخطيط النظام. اربط الدرع بأرضية اللوحة المخصصة في نقطة طرفية واحدة فقط. ترك دروع الكابلات غير مؤرضة أو إنشاء نقاط تأريض متعددة يخلق حلقات أرضية تضخ ضوضاء عالية التردد في خطوط البيانات، مما يفسد حزم العملية.

• تخفيف إجهاد كابل الشريط وتثبيت الموصل:

  تأكد من أن كابلات الشريط عالية الكثافة القادمة من وحدة الحلقة الداخلية IIMLM01 مثبتة بالكامل في دبابيس الرأس الخاصة بـ IIMCL01. قم بقفل أذرع التثبيت البلاستيكية الجانبية إلى الداخل لتثبيت الموصلات في مكانها. قم بتوجيه حزم الكابلات بعناية داخل مجاري الأسلاك لتجنب الانحناءات الحادة بزاوية قائمة، مما يحمي الموصلات النحاسية من التشققات الدقيقة تحت اهتزاز الخزانة طويل الأمد.

• مساحة التهوية الحرارية للخزانة وتنظيف البيئة:

  يعمل IIMCL01 بشكل موثوق ضمن نافذة درجة حرارة مستمرة قياسية من 0 إلى +70 درجة مئوية. لضمان تبريد كافٍ، تجنب ازدحام منطقة الإنهاء بأسلاك ميدانية ثقيلة قد تعيق التيارات الحرارية الطبيعية داخل الحامل. قم بتنظيف الغبار أو الأوساخ غير الموصلة دوريًا لمنع احتباس الحرارة والحفاظ على أداء الوحدة على المدى الطويل.
