الشركة المصنعة: ABB
رقم المنتج: 3BSE032444R1
Country of origin:السويد
نوع المنتج: وحدة الاتصالات
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 700ج
Dimensions: 59 مم × 186 مم × 127.5 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

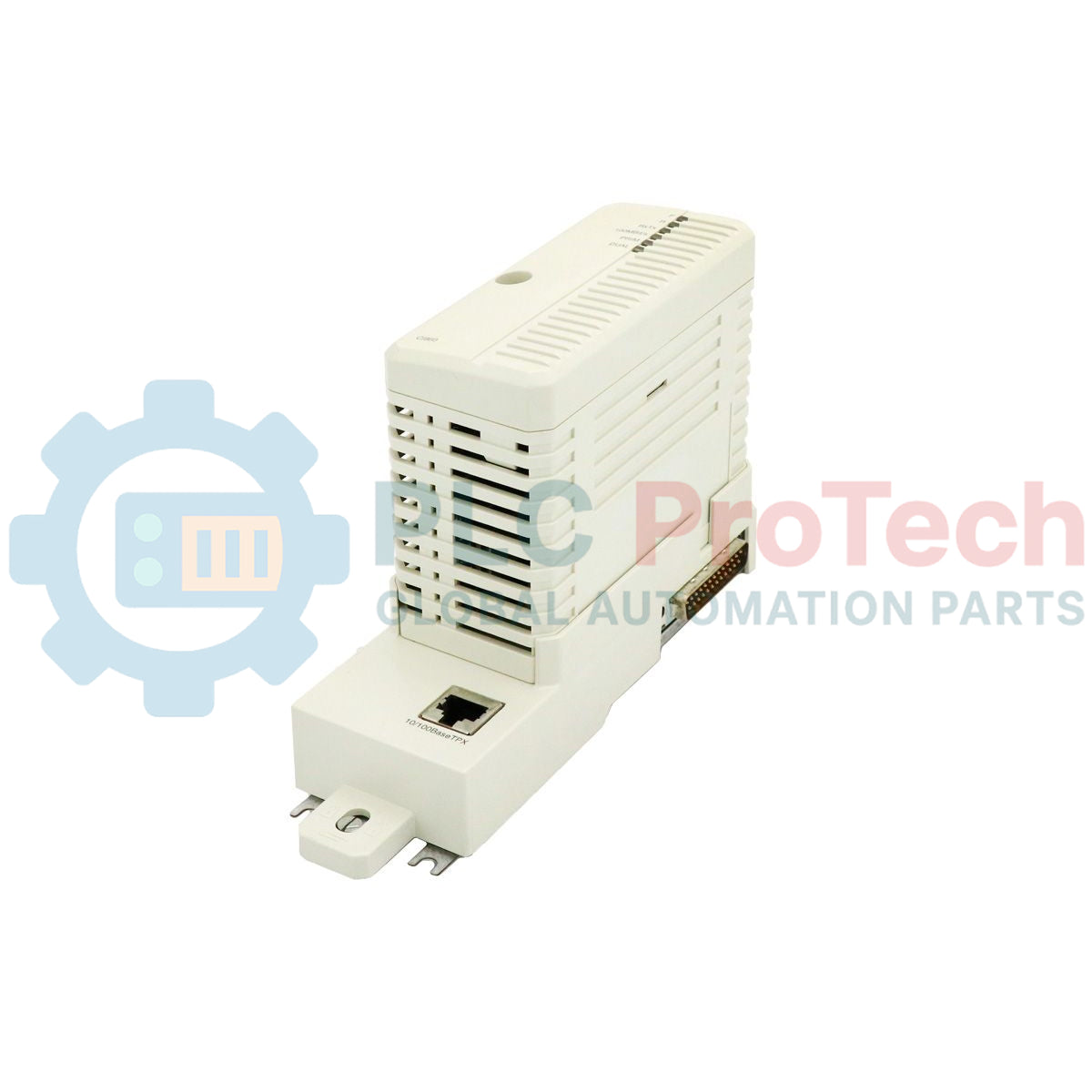

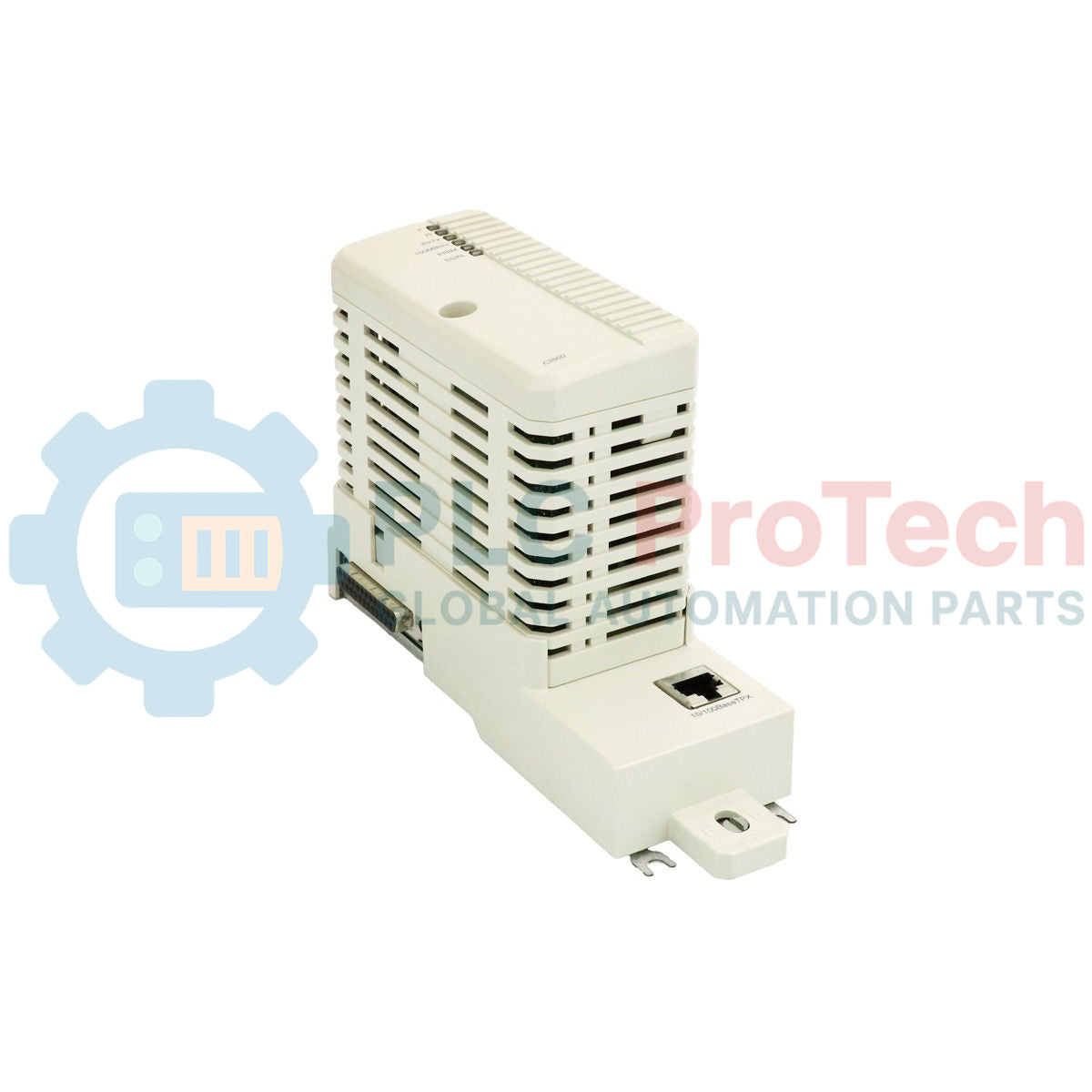

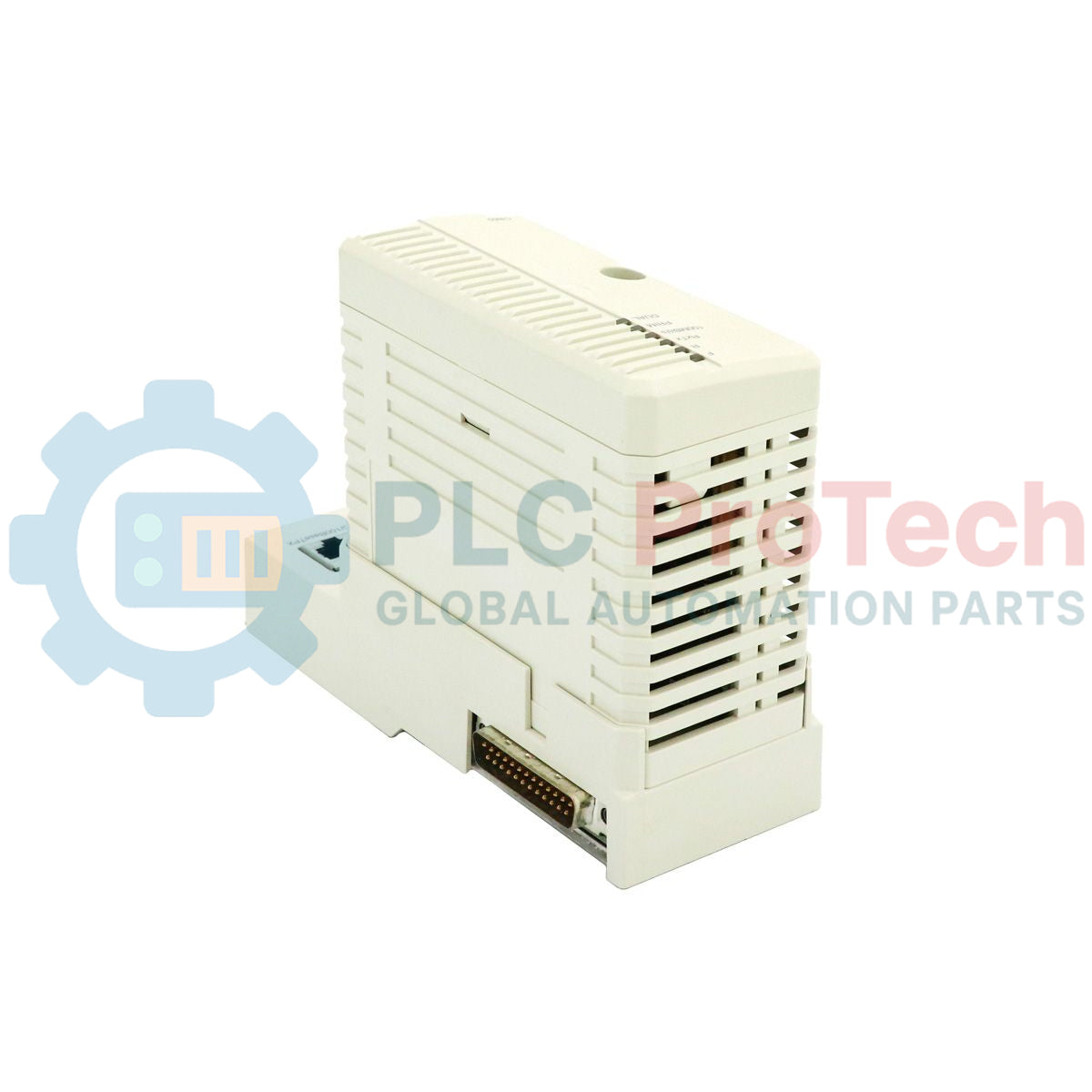

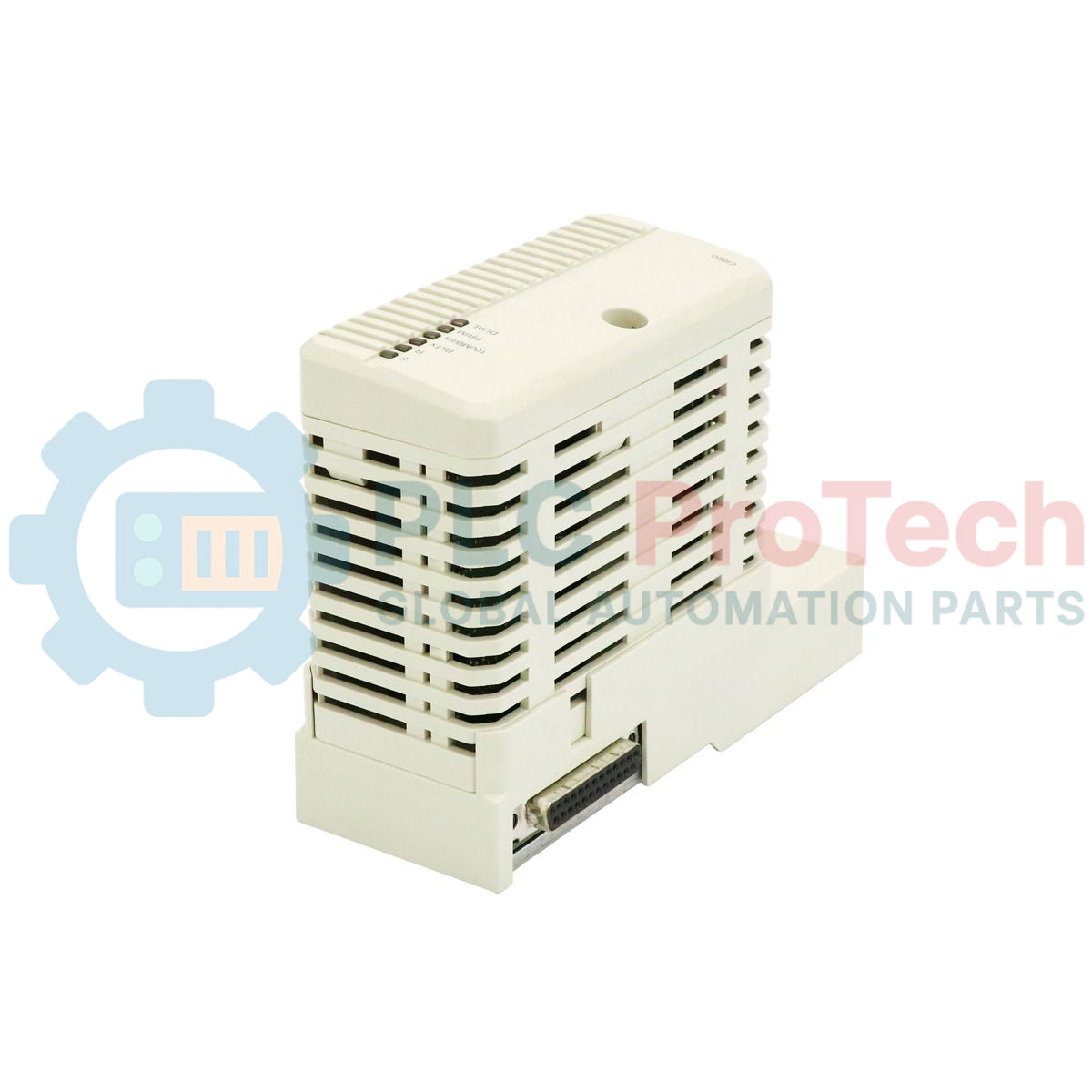

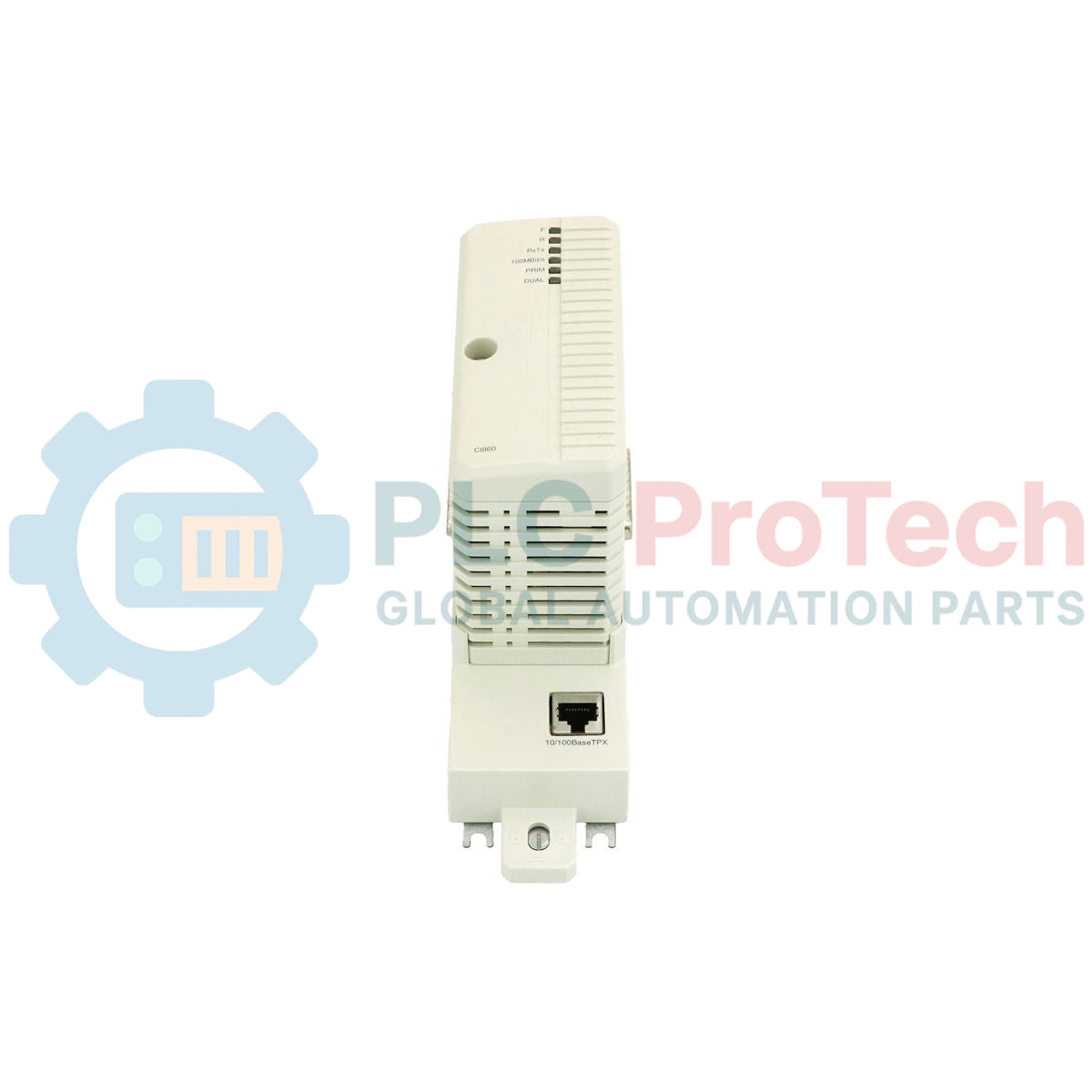

إن CI860K01 (3BSE032444R1) هي واجهة اتصالات FOUNDATION Fieldbus (FF) High Speed Ethernet (HSE) عالية السرعة، مصممة لـ ABB AC 800M عائلة وحدات التحكم. تعمل هذه الوحدة كجسر عالي الأداء، مما يمكّن نظام AC 800M من التكامل بسلاسة مع شبكات FF HSE. بخلاف ناقلات H1 الميدانية الأقل سرعة، تعمل واجهة HSE بسرعة 100 ميجابت/ثانية، مما يوفر العمود الفقري ذي النطاق الترددي العالي المطلوب للتحكم المعقد في العمليات وإدارة الأجهزة وتبادل البيانات عالي السرعة بين وحدات التحكم وأجهزة الربط. إن CI860K01 هي مجموعة متكاملة تتضمن CI860 وحدة الاتصالات و TP860 اللوحة الأساسية، مما يضمن حلًا متكاملًا للأجهزة للتطبيقات الصناعية القياسية والتطبيقات المصنفة وفق SIL ضمن منظومة ABB 800xA.
صُممت بنية CI860K01 للاتصالات عالية السرعة والحتمية وللموثوقية النمطية:
تكامل FF HSE: يدعم بروتوكول FOUNDATION Fieldbus HSE عبر شبكة إيثرنت قياسية (100 ميجابت/ثانية)، ويعمل كمضيف HSE لوحدة تحكم AC 800M.
حزمة المكونات: تتضمن الوحدة النشطة CI860 واللوحة الأساسية TP860 ، التي تتيح التثبيت المادي والتوصيل الكهربائي بناقل اتصالات وحدة التحكم.
دعم التكرار: يمكن تهيئته في أزواج متكررة لضمان أقصى قدر من توافر النظام لحلقات العمليات الحرجة للسلامة وذات التوافرية العالية.
اتصال النظام: مصمم خصيصًا لسلسلة أجهزة AC 800M، ويدعم إصدارات البرامج الثابتة من 4.0 وصولًا إلى أحدث أنظمة 800xA 6.x.
تعدد استخدامات البروتوكول: يدير الاتصال بين تطبيق التحكم وأجهزة الربط (التي تتصل بدورها بمقاطع ناقل H1)، مما يتيح الوصول الشفاف إلى تشخيصات الأجهزة الميدانية ومعلماتها.
| الميزة | التفاصيل |
| الطراز | CI860K01 |
| معرّف المنتج | 3BSE032444R1 |
| العلامة التجارية | ABB |
| توافق النظام | AC 800M / System 800xA |
| البروتوكول | FOUNDATION Fieldbus HSE (100 ميجابت/ثانية) |
| المكونات المضمّنة | وحدة CI860 ولوحة TP860 الأساسية |
| الوزن الصافي للمنتج | 0.7 كجم |
| الأبعاد (العرض × الارتفاع × العمق) | 59 مم × 186 مم × 127.5 مم |
| درجة حرارة التشغيل | من 5 إلى 55 درجة مئوية (التشغيل القياسي) |
| مصدر الطاقة | يتم تزويده بالطاقة عبر ناقل وحدات AC 800M |
ما دور اللوحة الأساسية TP860 المضمّنة في مجموعة CI860K01؟

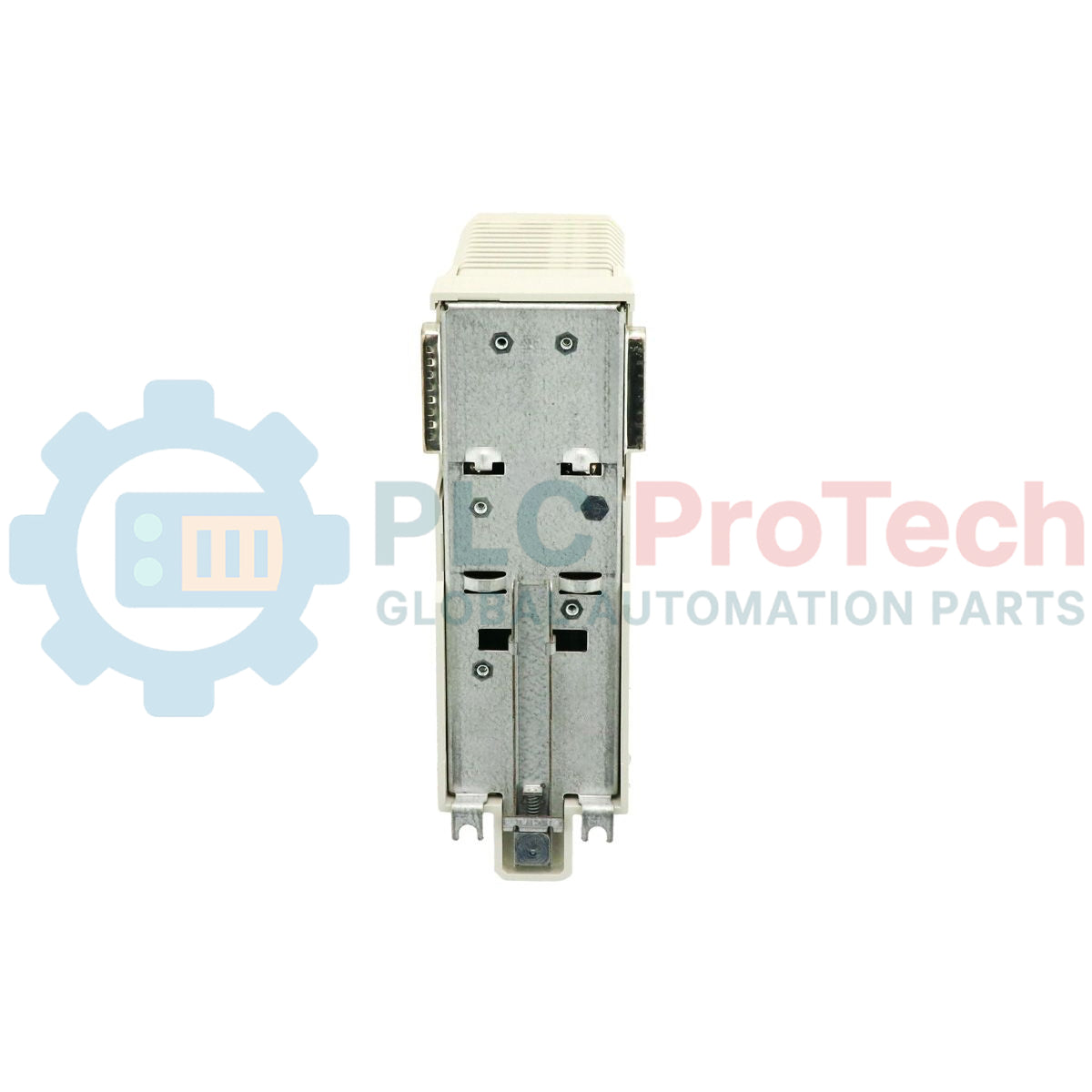

إن TP860 هي قاعدة التركيب التي تبقى مثبتة على سكة DIN. وتتولى التوصيلات وتوفر واجهة اللوحة الخلفية. ويتيح ذلك استبدال وحدة CI860 أو ترقيتها دون التأثير في التوصيلات الميدانية أو بقية ناقل الاتصال.
كم عدد وحدات CI860 التي يمكن توصيلها بوحدة تحكم AC 800M واحدة؟
عادةً ما تدعم وحدة تحكم AC 800M وحدات اتصال متعددة، لكن الحد الأقصى يعتمد على طراز وحدة المعالجة المركزية المحدد (مثل PM864 مقابل PM866) وإجمالي استهلاك الطاقة على ناقل CEX. راجع دليل أجهزة ABB AC 800M للاطلاع على حسابات التحميل الدقيقة.
هل يتصل CI860K01 مباشرةً بأجهزة FF H1؟
لا. إن CI860K01 واجهة HSE (إيثرنت عالي السرعة). ولتوصيل أجهزة H1 (بسرعة 31.25 كيلوبت/ثانية)، يجب استخدام جهاز ربط HSE/H1 (مثل LD 800HSE) الذي يربط العمود الفقري لشبكة HSE بسرعة 100 ميغابت/ثانية بمقاطع H1.
تكامل ناقل CEX: تُثبّت وحدة CI860 على الجانب الأيسر من وحدة المعالجة المركزية AC 800M على ناقل CEX. تأكد من محاذاة موصلات الناقل بشكل صحيح قبل تثبيت الوحدة على اللوحة الأساسية TP860 لتجنب تلف السنون.
طوبولوجيا الشبكة: استخدم كابلات إيثرنت محمية عالية الجودة من الفئة 5e (أو أفضل) لشبكة HSE. وفي البيئات الصناعية، تأكد من أن محولات إيثرنت المستخدمة في العمود الفقري لشبكة HSE تدعم حركة مرور البث المتعدد، إذ يُعد ذلك أمرًا بالغ الأهمية لاتصالات الناشر/المشترك عبر FF HSE.
مزامنة البرنامج الثابت: عند إضافة CI860 إلى نظام قائم، تحقّق من تطابق البرنامج الثابت للوحدة مع إصدار البرنامج الثابت لوحدة التحكم في برنامج Control Builder M. قد يؤدي عدم تطابق البرنامج الثابت إلى ظهور حالتي "الوحدة مفقودة" أو "خطأ في الاتصال".
التأريض: يجب تركيب اللوحة الأساسية TP860 على سكة DIN معدنية مؤرضة. ويُعد التأريض السليم ضروريًا لاستقرار FOUNDATION Fieldbus، إذ يحمي حزم البيانات عالية السرعة من التداخل الكهرومغناطيسي (EMI).
