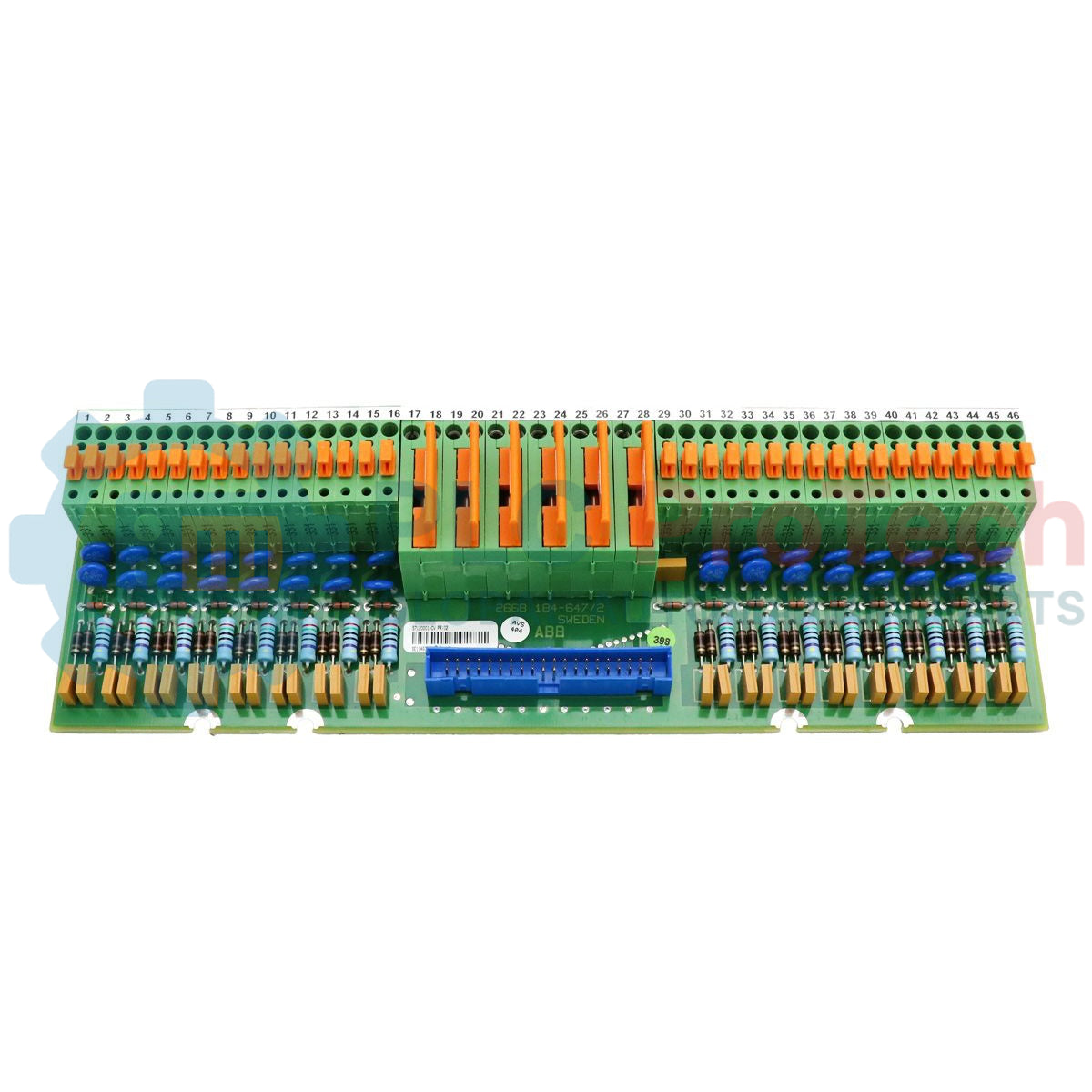

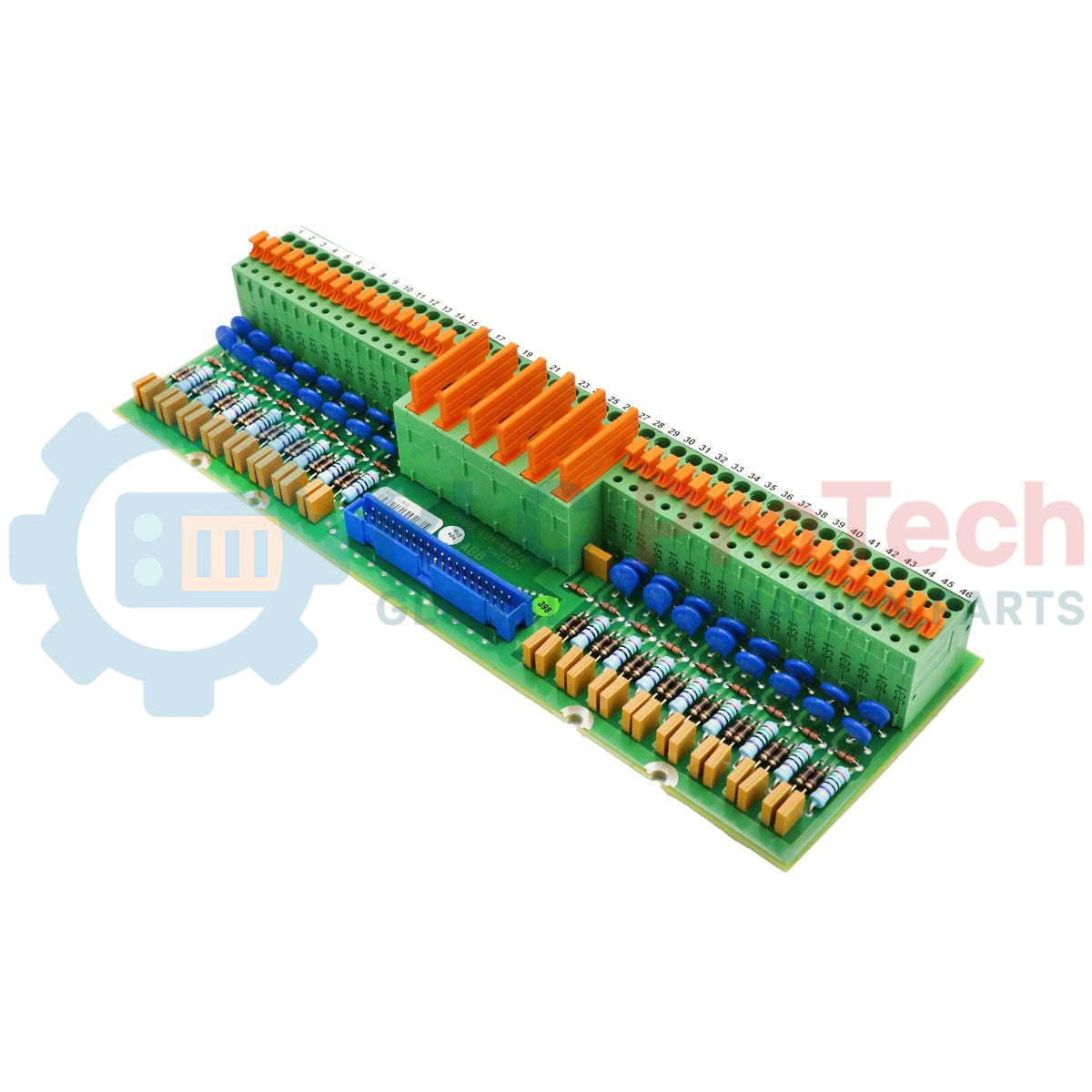

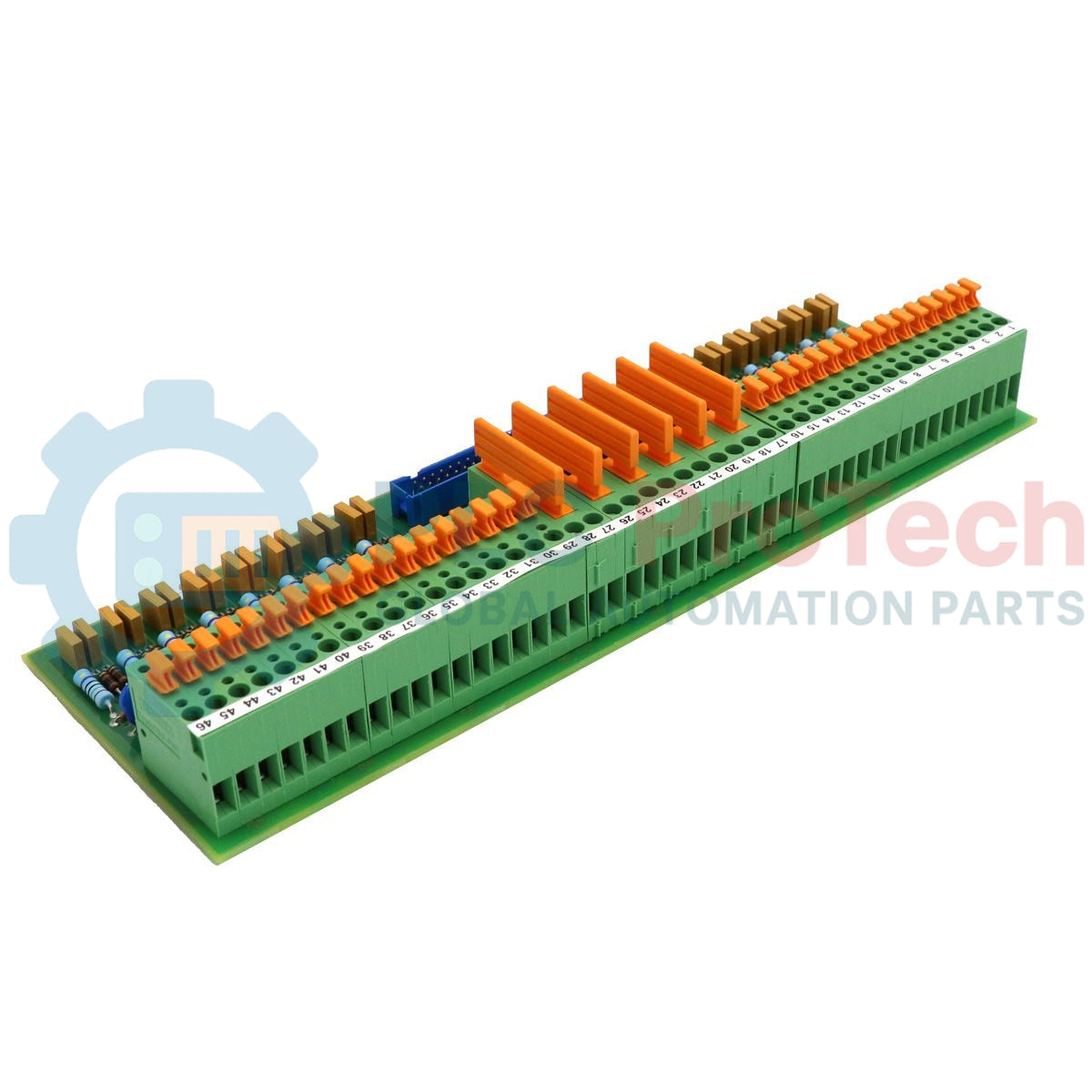

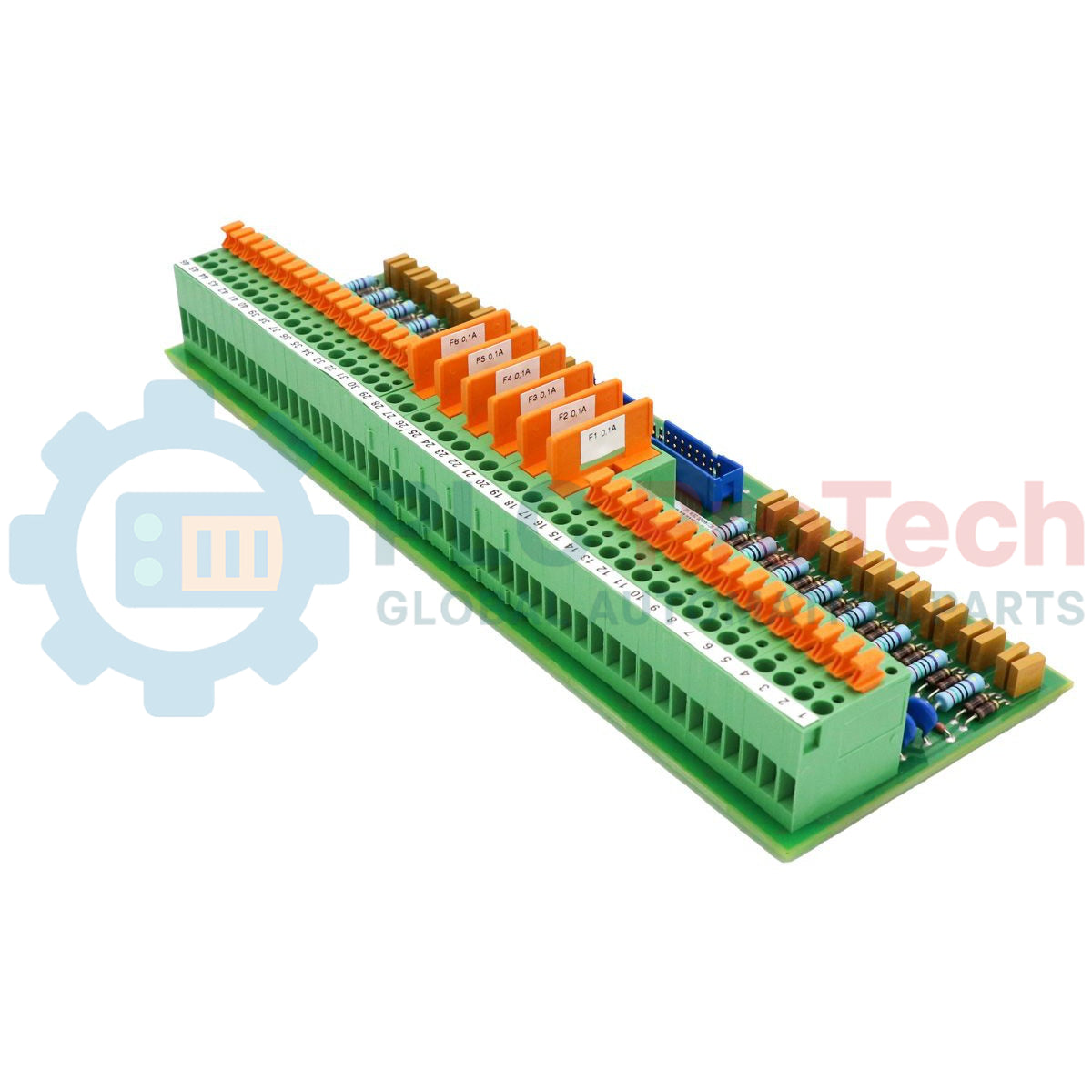

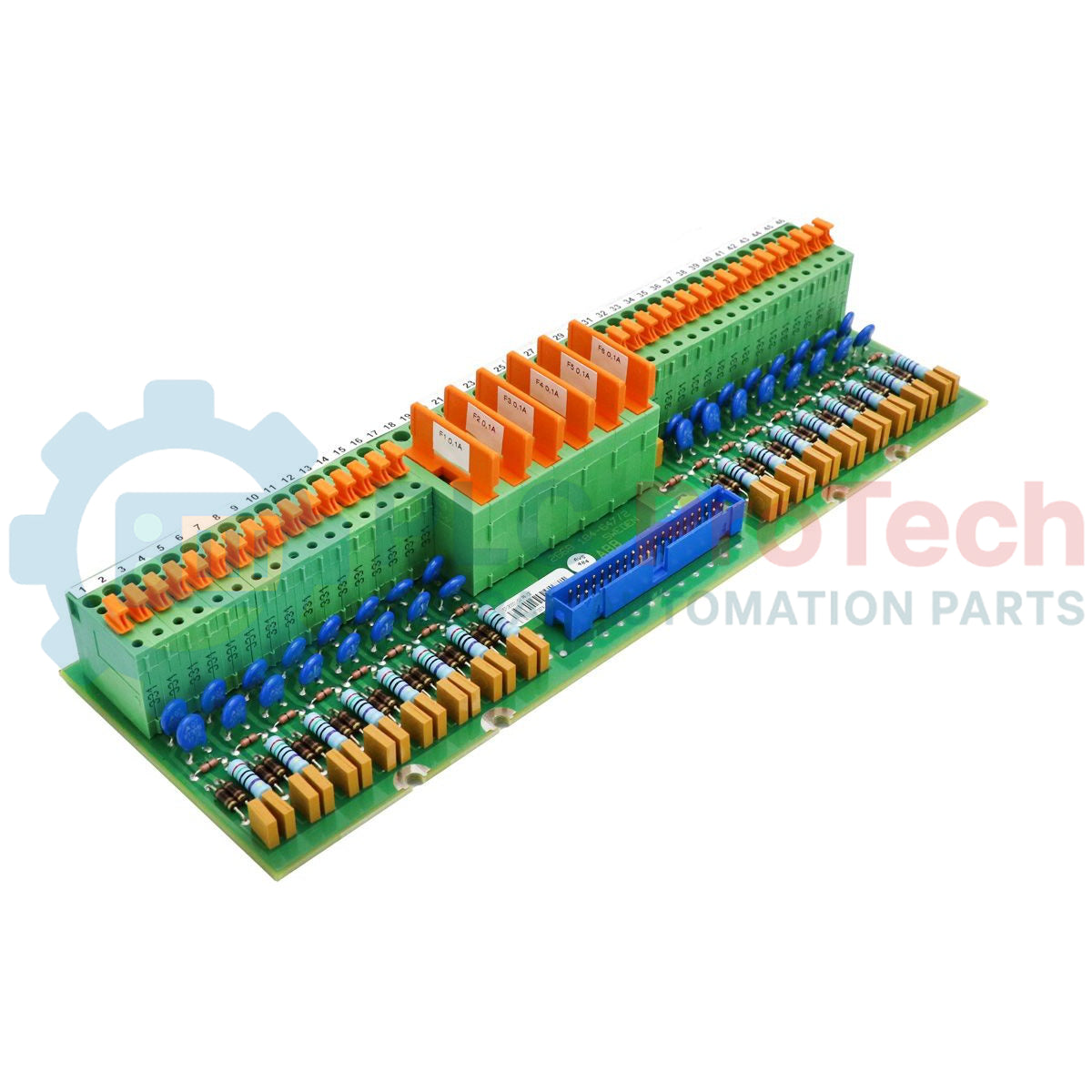

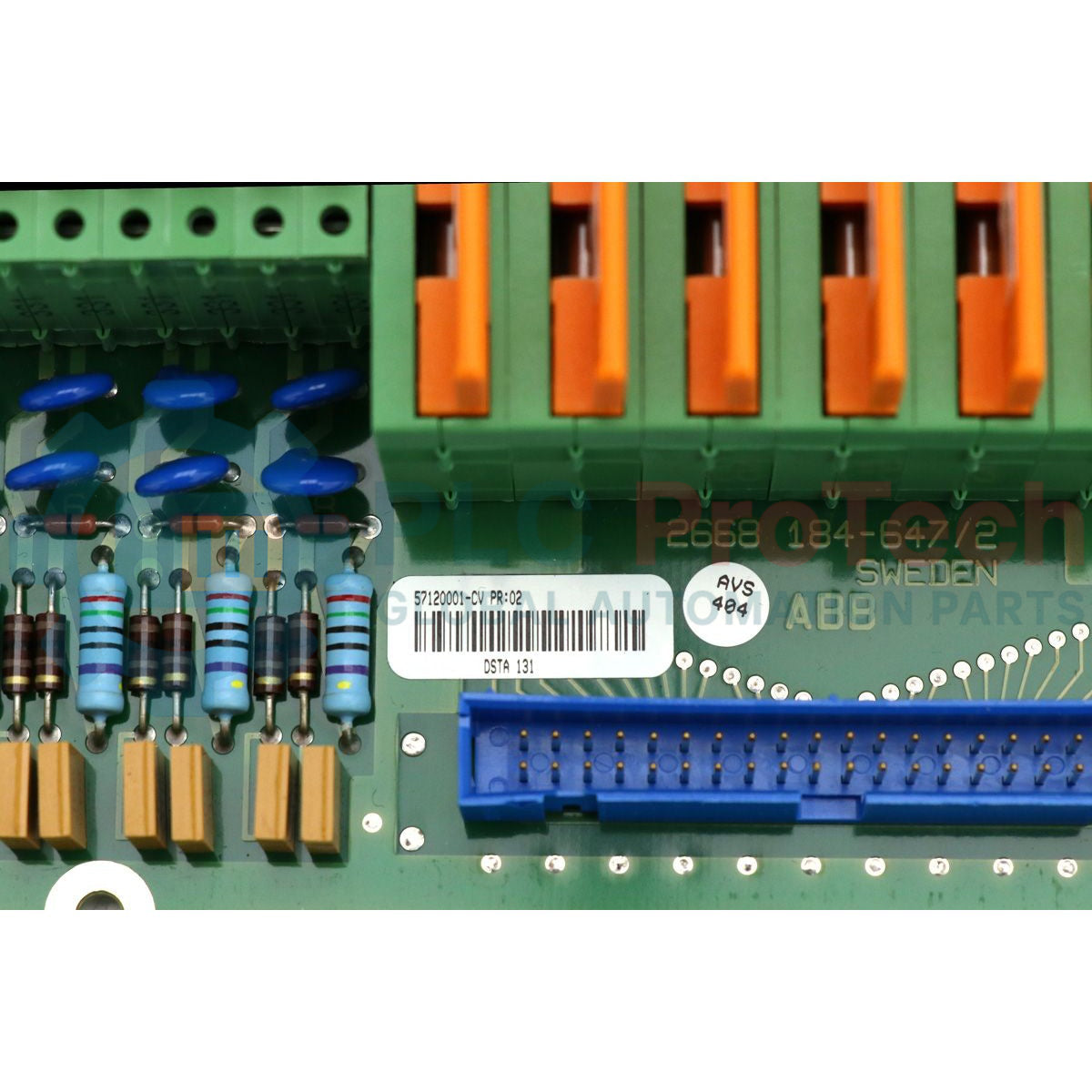

وحدة اتصال I/O من ABB DSTA 131 57120001-CV للوحة AI

الوصف

يعد DSTA 131 (معرف المنتج: 57120001-CV) مكونًا مخصصًا لإنهاء الحقل بـ 16 قناة وواجهة عملية مهيأة لنظام الإدخال/الإخراج S100 ضمن بيئات التحكم القديمة والنشطة لشركة ABB. يربط هذا الكتلة الاتصال أجهزة القياس التناظرية على مستوى الحقل مباشرة بلوحات الإدخال التناظري المركبة على الرفوف عبر كابلات نظام متعددة النوى موحدة.

يعمل كحدود كهربائية دقيقة، يوفر DSTA 131 تحويلًا عالي الدقة وتتبعًا للإشارة باستخدام مقاومات شنت مدمجة بنسبة 0.1% مرتبة في طوبولوجيا قياس تفاضلية. هذا التصميم الكهربائي الخاص يقمع الضوضاء الكهربائية ذات الوضع المشترك وتغيرات التداخل عبر شبكات الحقل الكثيفة. يوفر الوحدة توجيهًا محليًا لحلقات التيار واحتواء أعطال التيار الزائد من خلال مسارات حماية مخصصة مرتبطة ببنية صمام احتياطي خارجي 1 أمبير، مما يضمن توفر الأجهزة على المدى الطويل عبر أطر التحكم الصناعية المعيارية.

الميزات

• يتميز بـ 16 قناة إدخال محسنة لمعالجة مسارات إشارات أجهزة الحقل التناظرية المتزامنة.
• يدمج مقاومات شنت عالية الدقة بنسبة 0.1% للحفاظ على خطية قياس ممتازة واستقرار حراري تحت ظروف تحميل الحلقة المستمرة.
• يستخدم بنية إدخال تفاضلي مصممة لمقاومة الضوضاء الكهربائية ذات الوضع المشترك عبر مسافات خط طويلة.
• يشتمل على مسارات حماية دارات موحدة مرتبطة ببنية تحتية قابلة للصيانة ميدانيًا تحتوي على صمام احتياطي 1 أمبير.
• مصمم للاندماج الفيزيائي المباشر مع تجميعات وحدات إنهاء الإدخال/الإخراج S100 التي تدعم هياكل التحكم متعددة المنصات.

التطبيقات

• مجموعات إنهاء أدوات متعددة القنوات تعالج حلقات التيار القياسية في مصافي البتروكيماويات، وصناعة اللب والورق، ومرافق التعدين.
• شبكات تجميع الإشارات التي تربط أجهزة الإرسال التناظرية الميدانية البعيدة بأرفف العمليات المركزية Advant Controller 450 و MasterPiece 200.
• تركيبات ترقية النظام التي تستخدم هياكل الحافلات القديمة 800xA أو مجموعة المنتجات المدمجة المرتبطة بمكونات S100 I/O.

المواصفات الفنية

إرشادات التثبيت

• مسافة تركيب اللوحة: قم بتركيب الوحدة داخل خزائن التوزيع الصناعية النظيفة، مع التأكد من أن عمق التخصيص يستوعب البصمة الميكانيكية الإلزامية للوحة 324 مم دون ضغط الكابلات الميدانية المرفقة.
• تخفيف إجهاد الكابل: ثبت جميع كابلات المرسلات الميدانية متعددة الأزواج الواردة على قضبان التأريض في الحاوية قبل تثبيت الموصلات المنفصلة على نقاط كتلة الطرفية لمنع عزم الدوران الميكانيكي المحلي.
• إدارة تصريف الدرع: قم بإنهاء دروع كابلات الأجهزة الخارجية على سكة التأريض الأرضي النظيفة المخصصة للخزانة لتقليل دخول التداخلات الراديوية عبر مسارات القياس التفاضلية عالية الدقة.
• سياسات صيانة الفيوز: تحقق من أن أي استبدال فيوز محترق أثناء التشغيل يطابق بدقة معايير الهندسة الأصلية للمُصنع، باستخدام مكونات احتياطية محددة فقط 1 A (3BSC770001R14).

الامتثال والشهادات

• معلومات RoHS: وفقًا لتوجيه الاتحاد الأوروبي 2011/65/EU
• فئة WEEE: 5. معدات صغيرة (لا يزيد أي بعد خارجي عن 50 سم)

الأسئلة المتكررة

• ما هي الوظيفة الأساسية لمكونات الشنت المدمجة بدقة 0.1%؟

  تخفض المقاومات الشنت فائقة الدقة مدخلات حلقة التيار الميداني لإنتاج مراجع جهد متناسبة، مما يسمح للوحة الإدخال التناظرية المطابقة بأخذ عينات من المقاييس التناظرية بدقة خطية عالية.

• ما هي عائلات أنظمة التحكم ABB المتوافقة أصلاً مع كتلة الاتصال هذه؟

  تم تصميم الوحدة لهندسة الإدخال/الإخراج S100 وتتصل بأنظمة Advant Controller 450 وMasterPiece 200/1 و800xA وCompact Product Suite التي تعمل مع وحدات إدخال/إخراج S100 المطابقة.

• كيف تساعد التهيئة التفاضلية في ترشيح ضوضاء الإشارة؟

  من خلال مراقبة الفرق الكهربائي عبر خطي إشارة معزولين بدلاً من الرجوع إلى نقطة أرض مشتركة واحدة، ترفض البطاقة الضوضاء الحثية العشوائية أو فروق الجهد التي تحدث عبر الكابلات طويلة المدى.

• هل يمكن استبدال أو إعادة توصيل القنوات الفردية على الوحدة بشكل مستقل؟

  نعم، يسمح تخطيط الطرفية بتعديل أو إعادة توصيل أزواج الحلقات المميزة على كتلة التجميع دون تعطيل مسارات الإنهاء الفيزيائية للوصلات العملية النشطة المجاورة.
