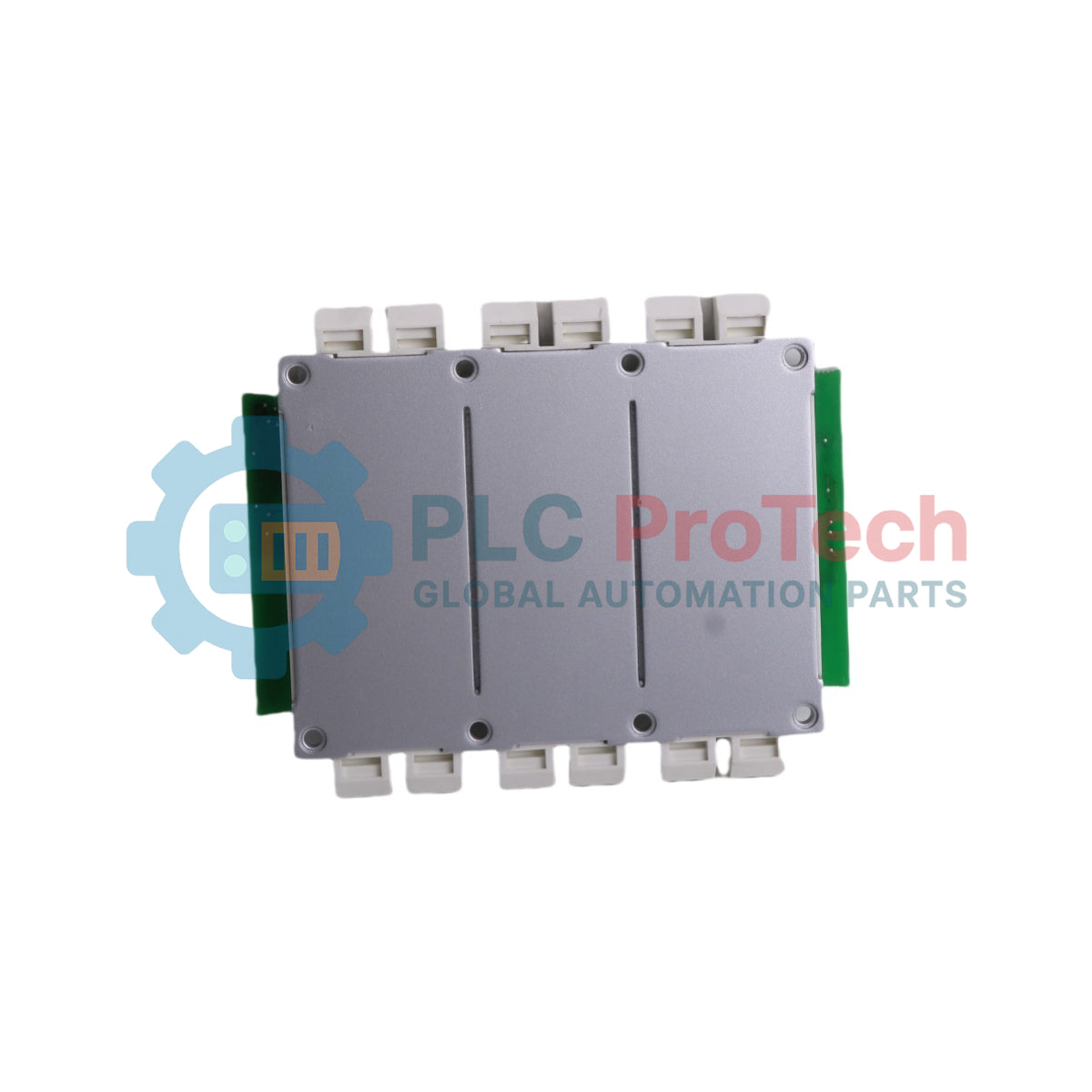

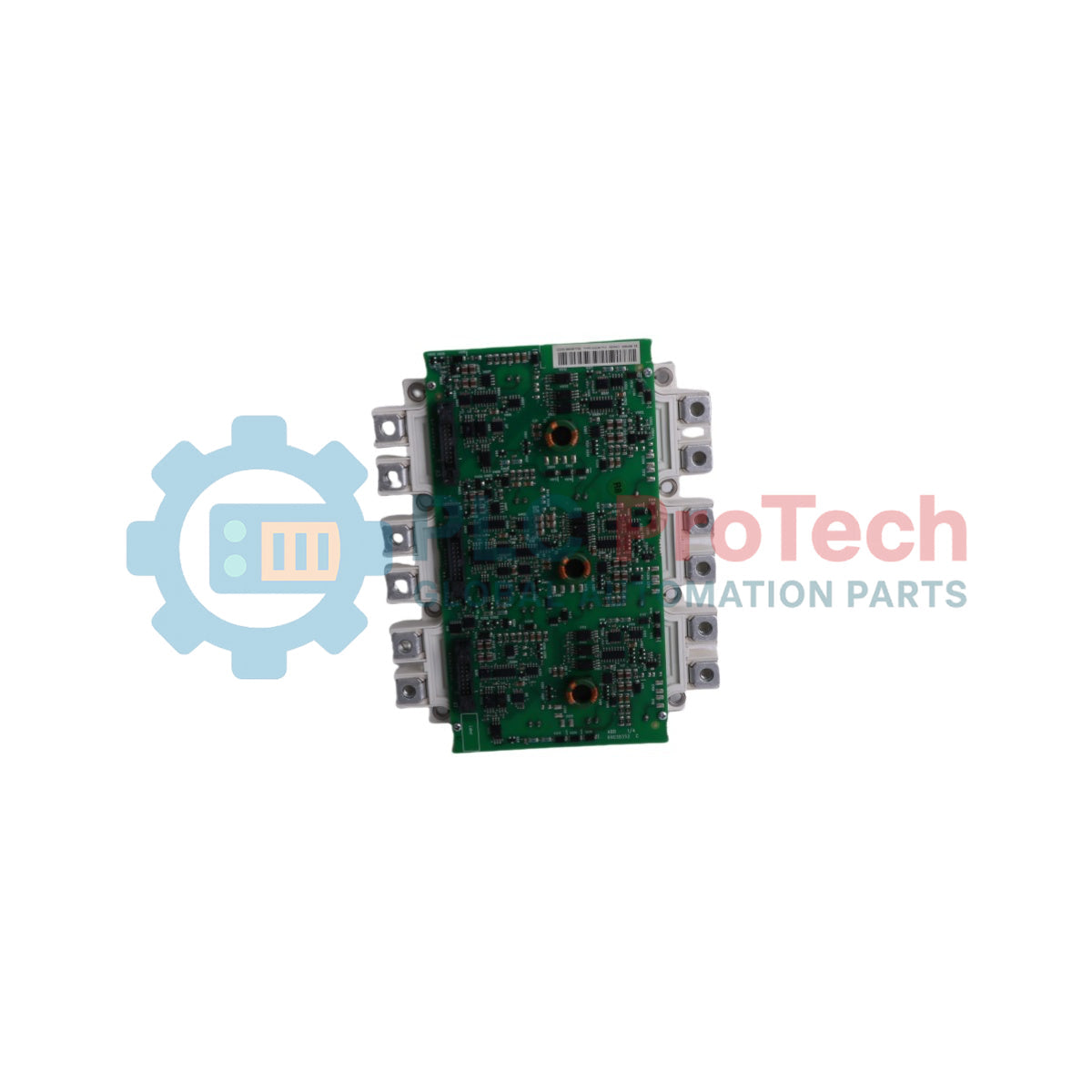

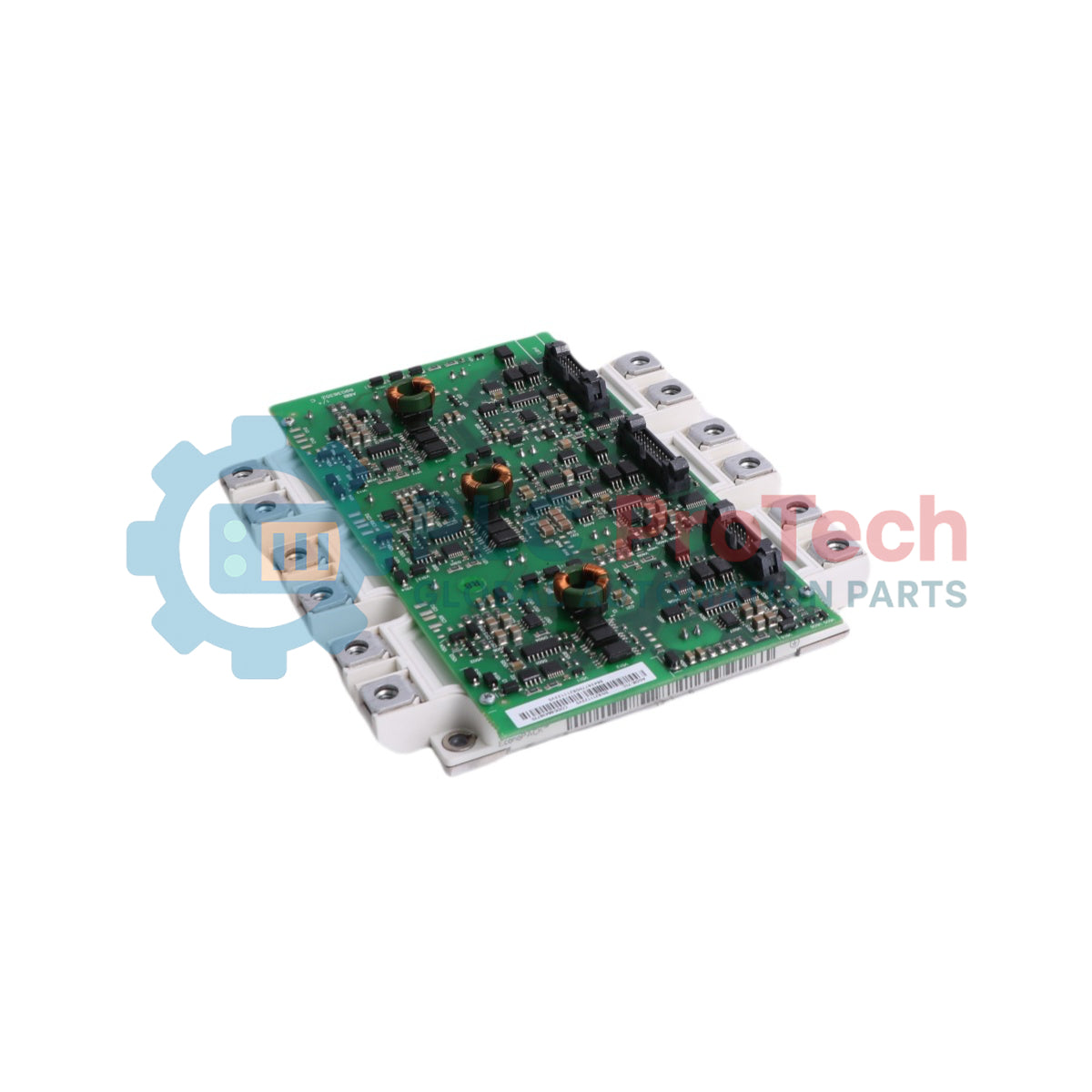

تجميع طاقة IGBT لمحرك ACS800 ABB FS450R17KE3/AGDR-72CS

نظرة عامة على المنتج

تُعد FS450R17KE3/AGDR-72CS مجموعة أشباه موصلات طاقة عالية الأداء مصممة لسلسلة محولات التردد الصناعية ABB ACS800. يعمل هذا المكون الحيوي كـ "العضلات والدماغ" لمرحلة العاكس، حيث يجمع بين وحدة IGBT عالية السعة من Infineon ولوحة قيادة ABB AGDR-72CS المضبوطة بدقة. تم تصميم FS450R17KE3/AGDR-72CS لشبكات صناعية بجهد 690 فولت تيار متردد الثقيلة، ويُستخدم بشكل متكرر في القطاعات ذات الطلب العالي مثل النفط والغاز البحرية، التعدين في المناجم العميقة، والدفع البحري. من خلال توفير عزل بجهد 1700 فولت وقدرة على التعامل مع تيار مستمر مستمر بقيمة 450 أمبير، تضمن هذه المجموعة تحكمًا فائقًا في العزم وكفاءة في استهلاك الطاقة. استبدال الوحدات القديمة أو المعطلة بمجموعات أصلية مدمجة من ABB أمر حيوي لمنع الأعطال الكارثية بين الطور والأرض وضمان أقصى وقت تشغيل في تطبيقات التحكم في العمليات الحرجة.

التكوين الفني

تستخدم المجموعة بنية 6 حزم، مما يعني أن وحدة واحدة تحتوي على جسر العاكس ثلاثي الأطوار الكامل. تم تحسين تكوين الأجهزة للتبديل عالي السرعة مع تقليل التداخل الكهرومغناطيسي إلى الحد الأدنى:

• واجهة السائق المدمجة: يتم "خياطة" لوحة AGDR-72CS مباشرة إلى دبابيس IGBT، مما يلغي الحث الطفيلي الذي يسبب عادةً ارتفاعات الجهد.

• الاتصال بالألياف البصرية: يستخدم موصلات الألياف البصرية V1 وV2 لإشارات التحكم، مما يوفر عزلًا كهربائيًا كاملاً بين مرحلة الطاقة عالية الجهد ووحدة التحكم منخفضة الجهد.

• منطق الحماية: تراقب لوحة القيادة جهد المجمع-الباعث (Vce) في الوقت الحقيقي، وتنفذ إيقاف تشغيل فوري على مستوى الأجهزة إذا تم الكشف عن حالة تشبع مفرط (دائرة قصيرة).

• شحنة البوابة المخصصة: على عكس اللوحات العامة، تم معايرة AGDR-72CS خصيصًا لخصائص شحنة البوابة 450 أمبير (Qg) لوحدة FS450R17KE3 لتحسين خسائر التبديل.

المواصفات الفنية

الأسئلة الشائعة للدعم الهندسي

لماذا أظهر محرك الأقراص خطأ "دائرة قصيرة" بعد استبدال الوحدة؟

يشير هذا عادةً إلى أن لوحة AGDR اكتشفت أن جهد IGBT (Vce) ظل مرتفعًا جدًا أثناء حالة "تشغيل". يمكن أن يكون ذلك ناتجًا عن دائرة قصيرة في الحمل الخارجي، أو بشكل أكثر شيوعًا، بسبب معجون حراري "جاف" يسبب ارتفاع حرارة الوحدة وفشلها فورًا تقريبًا عند تطبيق الحمل.

هل يمكنني إعادة استخدام لوحة AGDR-72CS الحالية مع IGBT جديد من طراز FS450R17KE3؟

لا يُنصح بذلك. عندما يفشل IGBT، غالبًا ما يتسرب جهد المجمع العالي إلى دبابيس البوابة، مما يسبب أضرارًا جانبية لمقومات الباعث الضوئية والمقاومات في لوحة القيادة. من أجل الموثوقية، استبدل المجموعة دائمًا كزوج متطابق.

هل يمكن تبديل AGDR-72CS مع AGDR-61C؟

لا. كل لوحة قيادة مضبوطة خصيصًا لشحنة البوابة (Qg) الخاصة بوحدة IGBT المقابلة لها. استخدام لوحة غير متطابقة سيؤدي إلى أوقات تبديل غير صحيحة، مما يسبب توليد حرارة مفرطة وتدمير الوحدة في النهاية.

دليل التركيب والصيانة الميدانية

• إدارة واجهة الحرارة: التحضير السطحي هو الخطوة الأهم. نظف المشتت الحراري بالكحول الأيزوبروبيلي حتى يصبح خاليًا من جميع البقايا. ضع طبقة متساوية من معجون حراري عالي الجودة على قاعدة الوحدة بسماكة مستهدفة تبلغ 100 ميكرون (0.1 مم). المعجون الزائد يعمل كعازل بدلاً من موصل، مما يؤدي إلى ارتفاع حراري غير مرغوب.

• شد البراغي ميكانيكيًا: ضع الوحدة على المشتت الحراري وشد براغي التثبيت بنمط متقاطع قطري. استخدم مفتاح عزم معاير مضبوط بين 3.0 إلى 6.0 نيوتن متر. هذا يضمن ضغطًا متساويًا عبر قاعدة الوحدة، مما يمنع الإجهاد الميكانيكي على الركائز الخزفية الداخلية.

• التعامل مع الألياف البصرية: عند توصيل كابلات الألياف V1/V2، تأكد من نظافة المنافذ. لا تثنِ كابلات الألياف البصرية بنصف قطر أقل من 25 مم. الانحناءات الحادة تسبب تلاشي الإشارة، مما قد يؤدي إلى تبديل غير منتظم أو أخطاء "سائق البوابة".

• الاستبدال الوقائي: إذا كانت وحدة المحرك في خدمة مستمرة لأكثر من 5 سنوات، قد يكون المعجون الحراري قد كربن أو جف. الفحص الدوري للمعجون وتنظيف المنافذ البصرية من المهام الأساسية للصيانة لمنع الأعطال غير المتوقعة.
