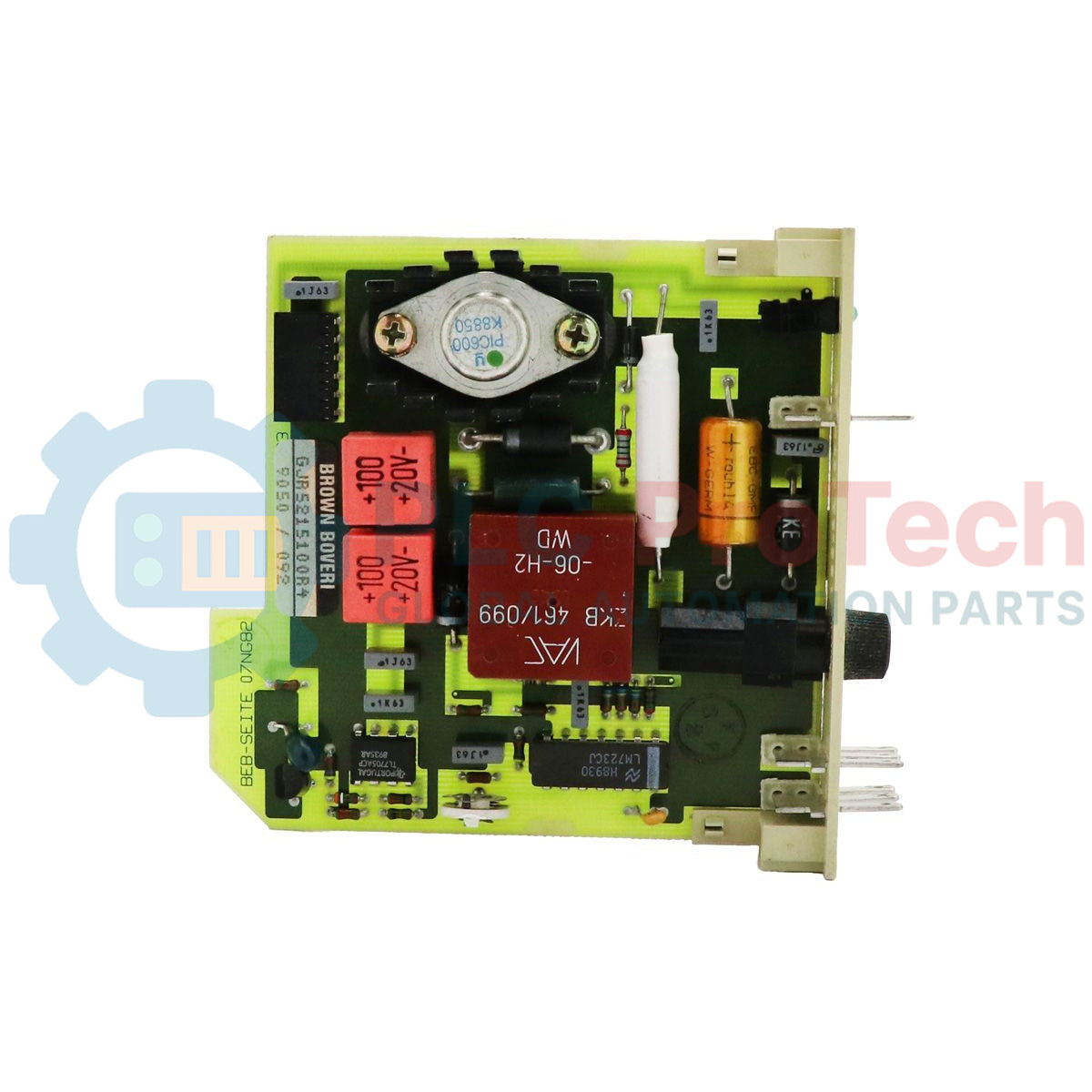

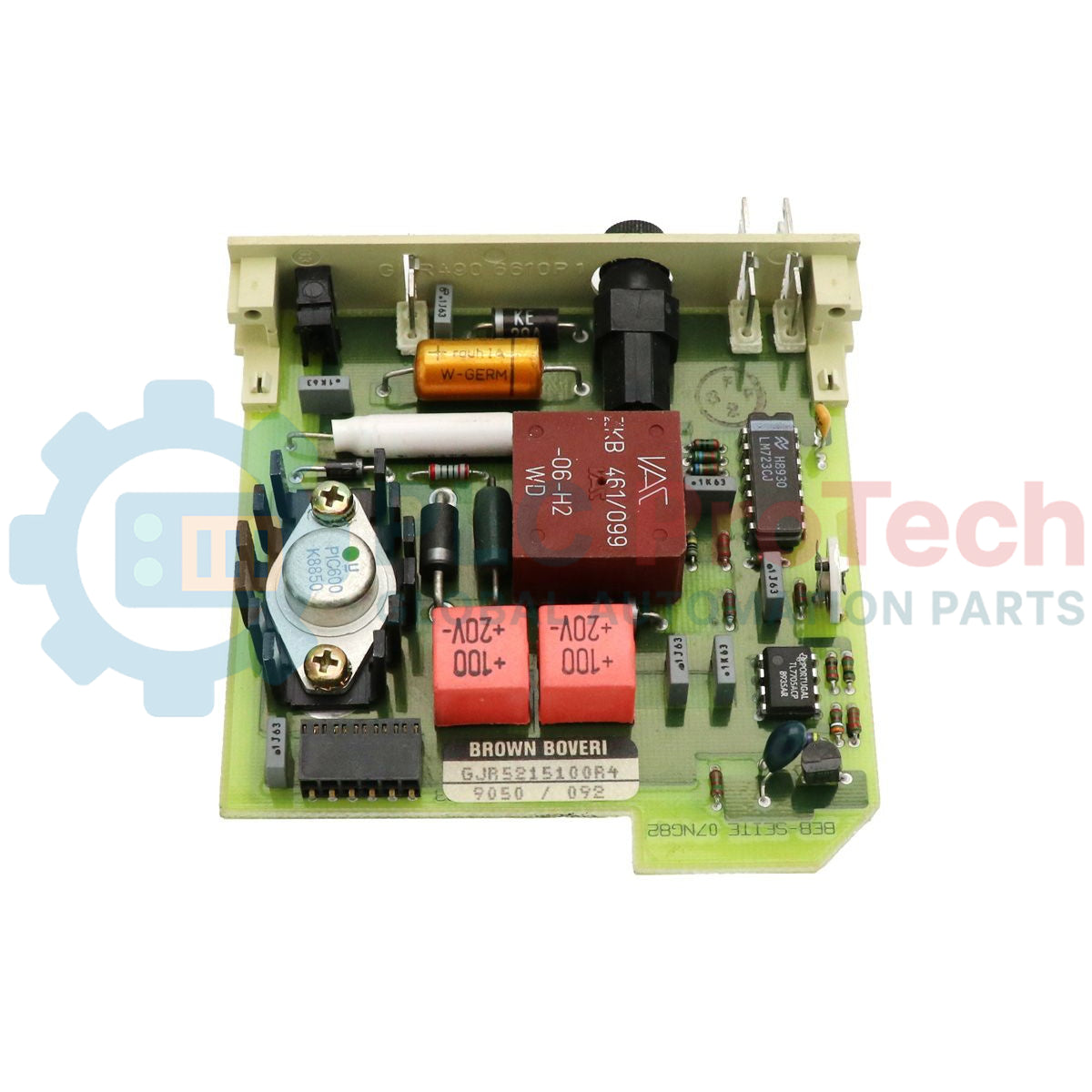

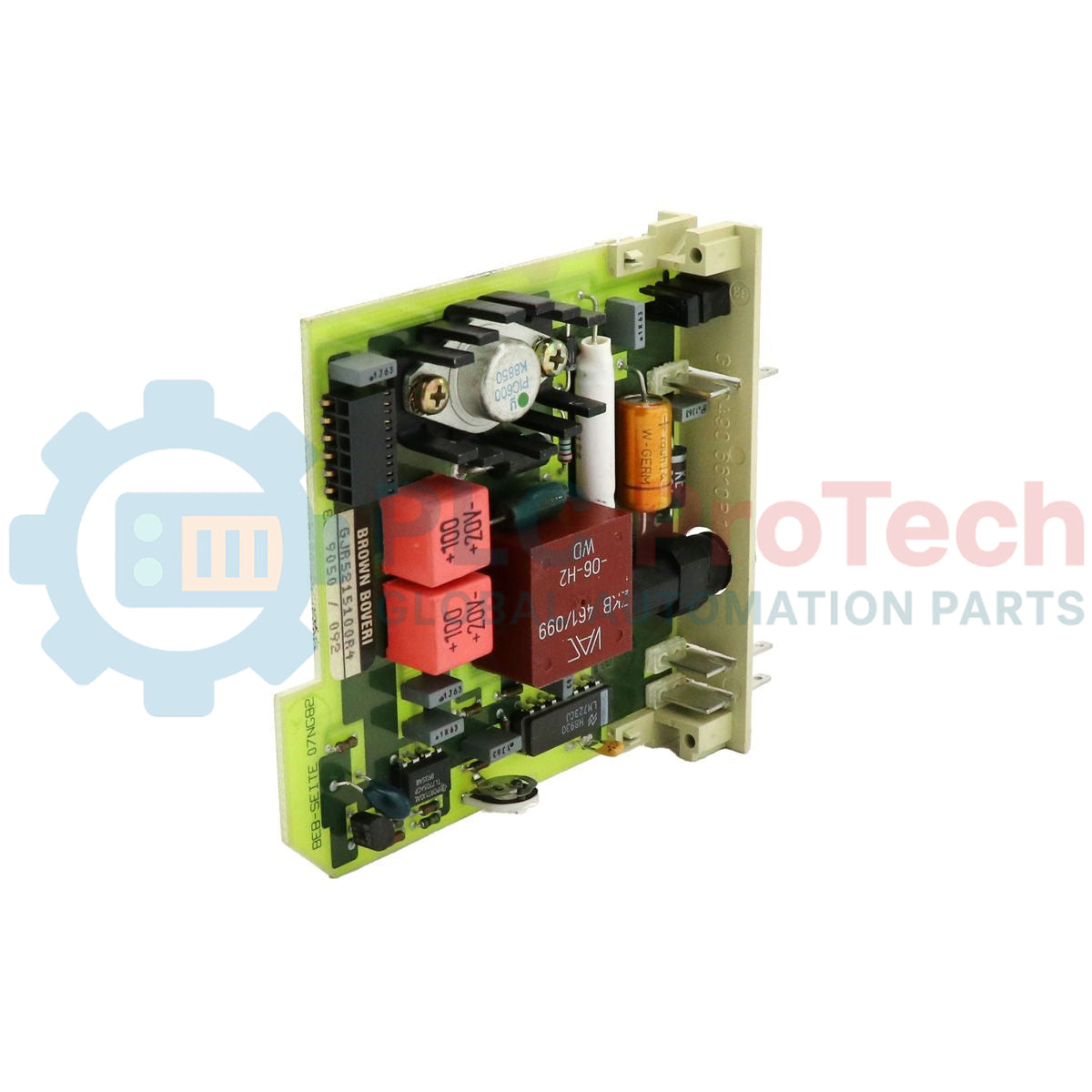

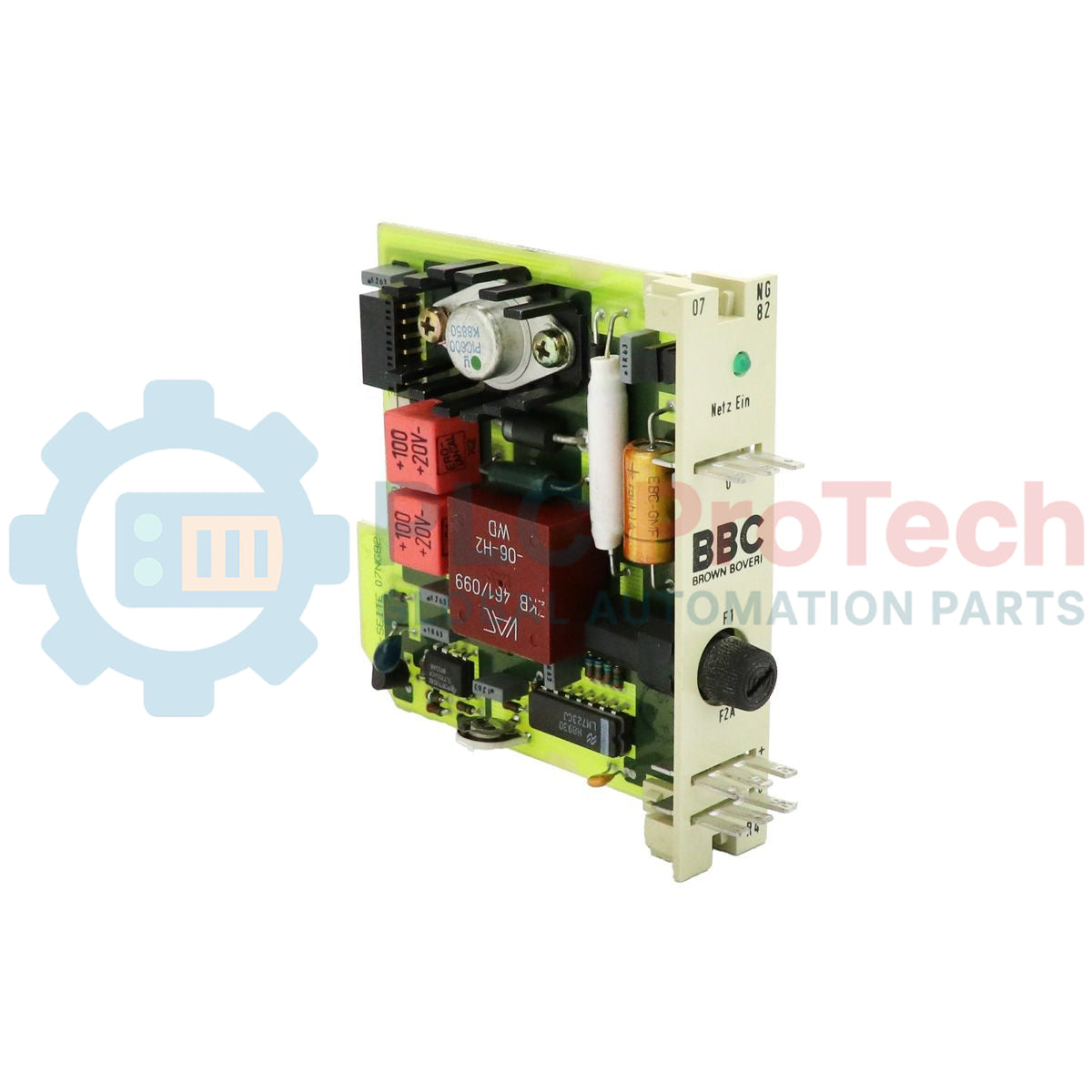

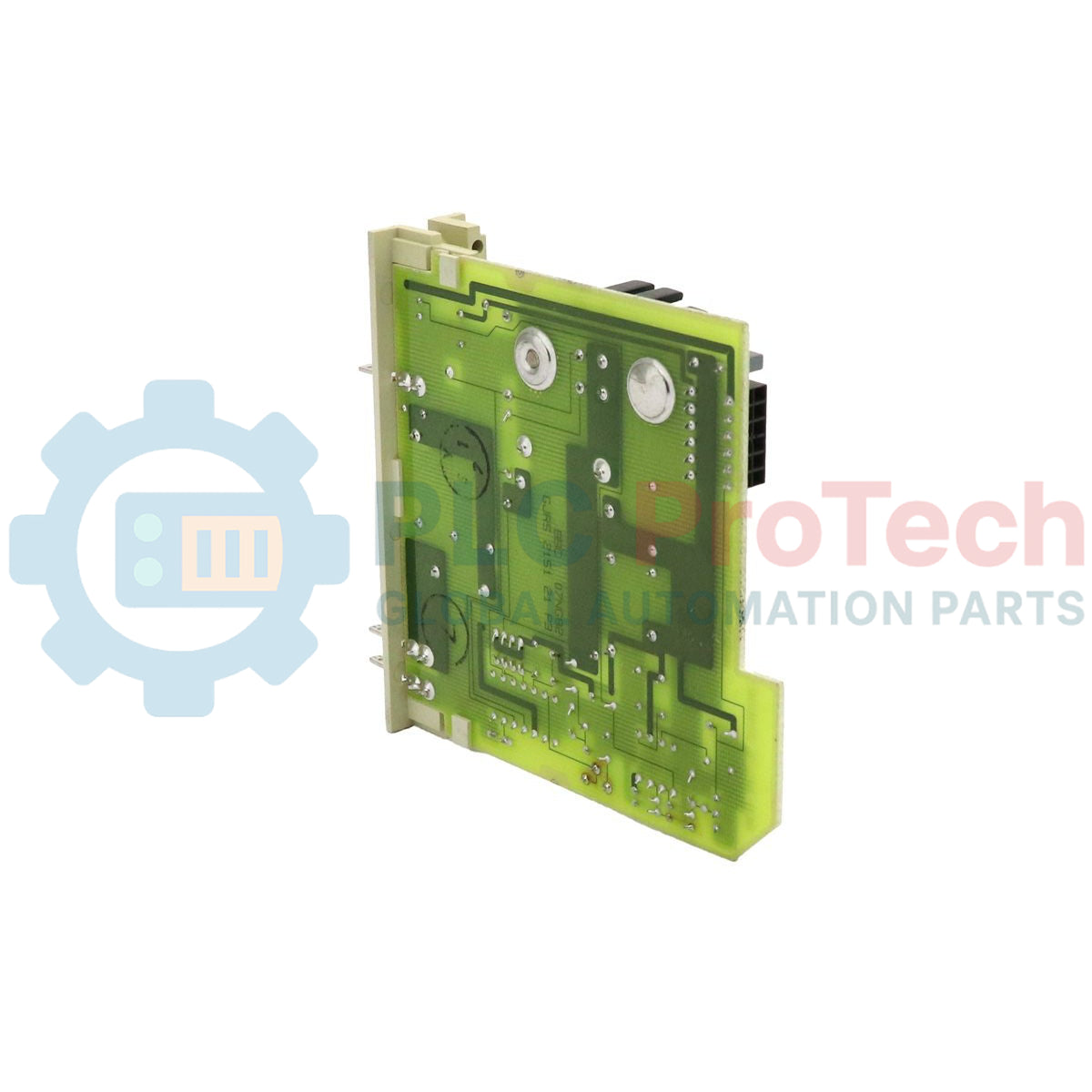

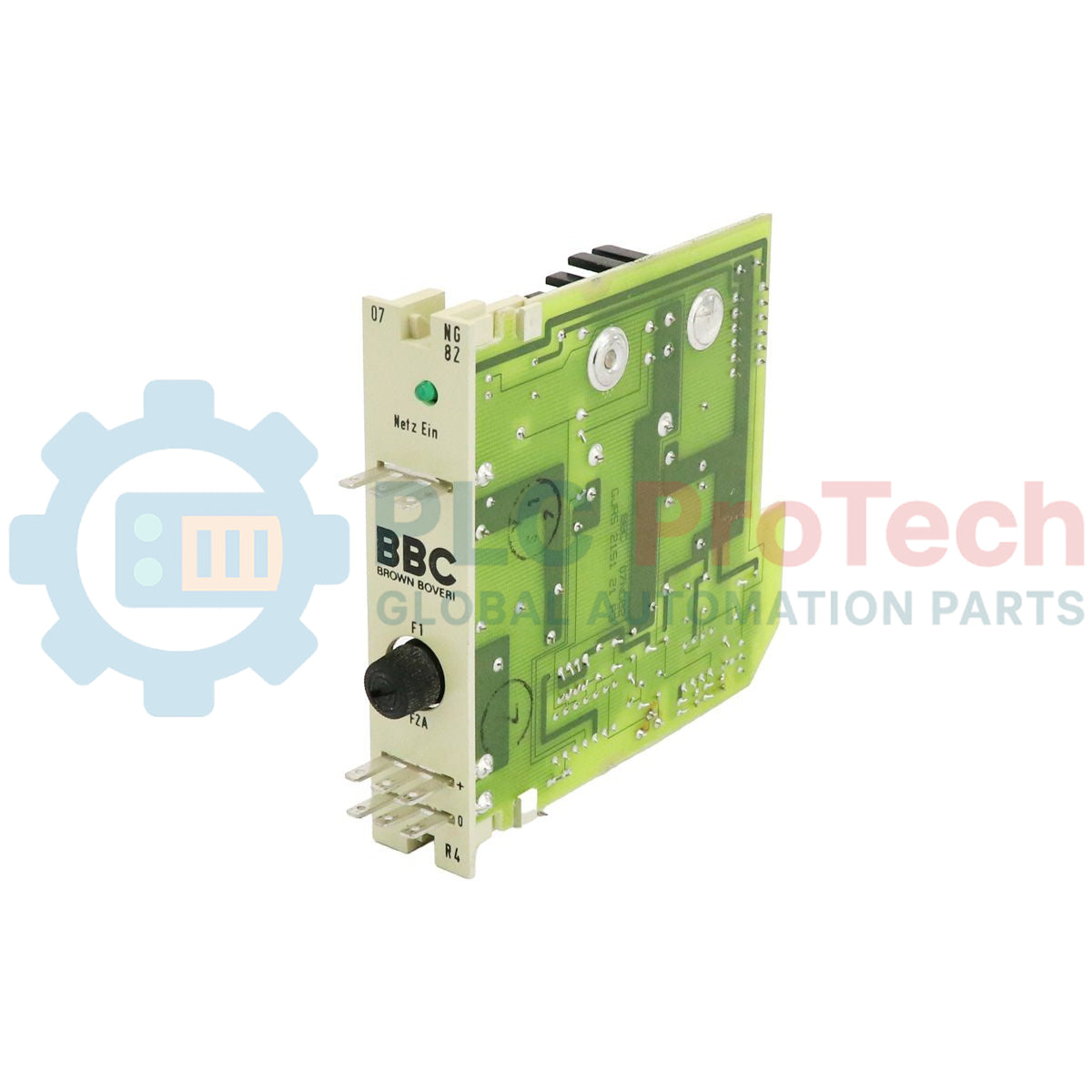

وحدة تزويد الطاقة ABB GJR5215100R4 07 NG 82 R4 Procontic b

نظرة عامة على المنتج

يُعد ABB GJR5215100R4، المعروف باسم 07 NG 82 R4 (07NG82R4)، وحدة مزود طاقة مدمجة مصممة خصيصًا لنظام التحكم ABB Procontic b. هذه الوحدة هي المصدر الرئيسي للطاقة للوحة التوصيل الخلفية Procontic b، حيث تقوم بتحويل جهد دخل اسمي 24 فولت تيار مستمر إلى الفولتية الداخلية المستقرة المطلوبة من قبل الوحدة المركزية والوحدات المرتبطة بها. تشغل الوحدة 07 NG 82 R4 قسمًا واحدًا فقط في الحامل، وتتميز بمراقبة مدمجة ودورة تطبيع لضمان سلامة النظام أثناء تقلبات الطاقة.

الذكاء الوظيفي ومنطق السلامة

تعمل 07 NG 82 R4 كأكثر من مجرد محول طاقة بسيط؛ فهي تعمل كمراقب أمان لكامل حامل PLC. تراقب باستمرار خرج 10 فولت تيار مستمر للكشف عن حالات انخفاض الجهد. إذا انخفض الجهد إلى أقل من 8.7 فولت، تقوم الوحدة فورًا بوقف تنفيذ برنامج الوحدة المركزية لمنع سلوك غير متوقع. عند استعادة الطاقة، إذا كان النظام في وضع "تشغيل"، يبدأ مزود الطاقة دورة تطبيع تعيد تعيين جميع المخارج، والعلامات، والسجلات، مما يضمن إعادة تشغيل نظيفة وآمنة للنظام.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف أعرف ما إذا كان مزود الطاقة يعمل بشكل صحيح؟تحتوي اللوحة الأمامية على LED أخضر يشير إلى وجود جهد خرج 10 فولت تيار مستمر. إذا انطفأ هذا الـ LED، فهذا يدل على انخفاض في الجهد أو حالة انخفاض الجهد (< 8.7 فولت)، وسيقوم المعالج تلقائيًا بالتوقف لحماية منطق النظام.

ماذا يحدث للبرنامج أثناء انقطاع التيار؟إذا تجاوز انخفاض الجهد 1 مللي ثانية، تقوم 07 NG 82 R4 بإيقاف التشغيل. عند عودة الطاقة وإعادة تشغيل النظام، تمر الوحدة المركزية بدورة تطبيع تعيد تعيين جميع المخارج والسجلات التي يعالجها البرنامج، ما لم يتم التحكم في ذلك بواسطة وحدات محددة مثل 07 ZE 86.

هل يمكن استبدال الصمام بسهولة؟نعم، الوحدة مزودة بـ صمام أمان F2A بسلك دقيق موجود مباشرة على اللوحة الأمامية. هذا يسمح بصيانة سريعة وحماية من حالات التيار الزائد دون الحاجة إلى إزالة الوحدة من الحامل.

دليل الهندسة الميدانية والتركيب

• موضع التركيب: تم تصميم 07 NG 82 R4 ليشغل قسمًا واحدًا في الحامل الفرعي Procontic b. تأكد من تثبيته بإحكام للحفاظ على اتصال مستمر لتوصيل تيار 1.5 أمبير إلى اللوحة الخلفية.

• جودة طاقة الدخل: بينما يمكن للوحدة تجاوز انخفاضات الجهد حتى 1 مللي ثانية وتحمل فرق جهد $\pm$ 30%، فإن ضمان جهد دخل مستقر 24 فولت تيار مستمر مع محتوى تموج أقل من 4 فولت سيطيل عمر مكونات التنظيم الداخلية.

• إعادة تشغيل النظام: كن على علم بأنه بعد أي انقطاع بسبب انخفاض الجهد، سيخضع النظام لإعادة تعيين العلامات والسجلات. تأكد من أن منطق أمان العملية الخاص بك يأخذ في الاعتبار هذه "دورة التطبيع" لمنع المخاطر أثناء إعادة التشغيل التلقائي في وضع التشغيل.

مزايا هندسية

يقدم ABB GJR5215100R4 حلاً خفيف الوزن وفعالًا للطاقة لهياكل Procontic b القديمة. استهلاكه المنخفض للطاقة (حد أقصى 3 واط) يمنع تراكم الحرارة داخل الحاوية، بينما يوفر مراقبة دقيقة لانخفاض الجهد طبقة أمان على مستوى الأجهزة. لصيانة وتشغيل B2B، تُعد 07 NG 82 R4 مكونًا أساسيًا لضمان أداء محدد وسلامة أصول الأتمتة القائمة.
