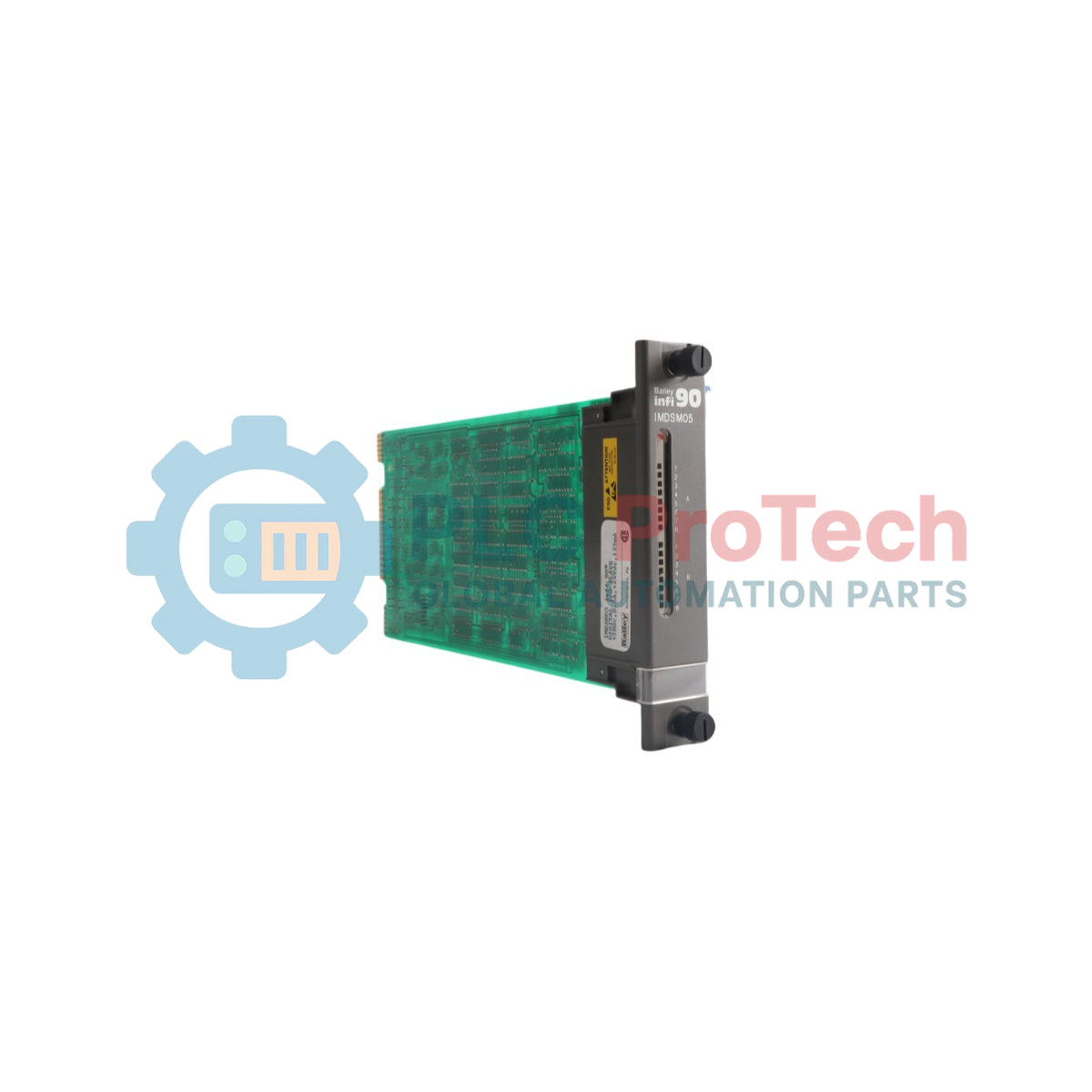

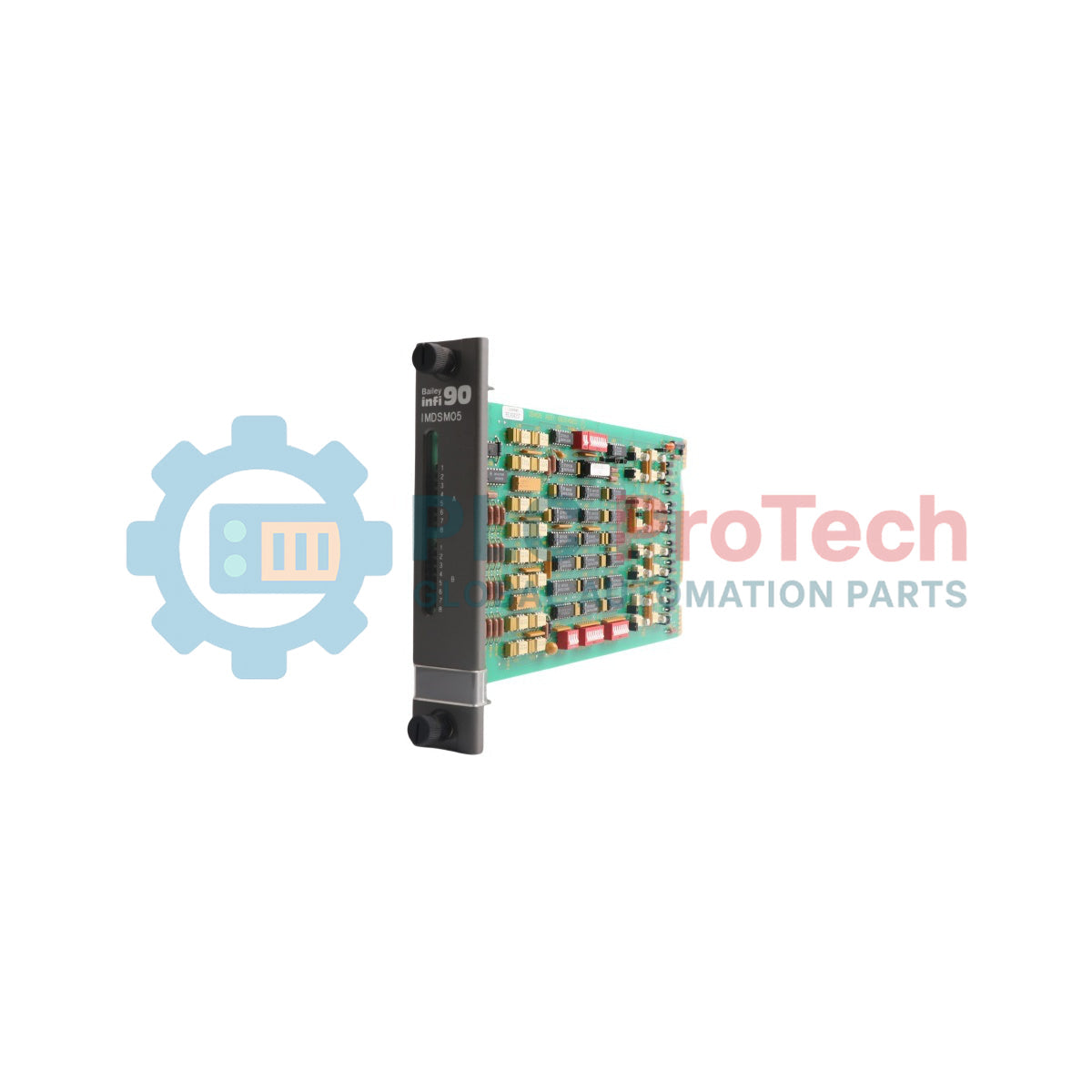

الشركة المصنعة: ABB
رقم المنتج: IMDSM05
Country of origin:سويسرا
نوع المنتج: Bailey INFI 90 وحدة إدخال/إخراج رقمية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 3.5 سم × 17.8 سم × 29.8 سم (W × الارتفاع × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
تُعد وحدة ABB IMDSM05 للإدخال/الإخراج الرقمي التابعة واجهةً لإشارات المجال الرقمية الخاصة بالعمليات ضمن نظام إدارة العمليات INFI 90. وتنقل ما يصل إلى 16 إشارة رقمية إلى الوحدات الرئيسية—مثل المعالج متعدد الوظائف (MFP)، ووحدة التحكم متعددة الوظائف (MFC)، أو وحدة التحكم المنطقية الرئيسية (LMM)—لأغراض المراقبة، كما ترسل إشارات تحكم رقمية إلى أجهزة التحكم الميدانية بالعمليات مثل المرحلات والمصابيح ونقاط التلامس والمفاتيح أو الملفات اللولبية. كما تتولى الوحدة نقل الإشارات بين الوحدات الرئيسية ومحطات المنطق الرقمية (NDLS02).

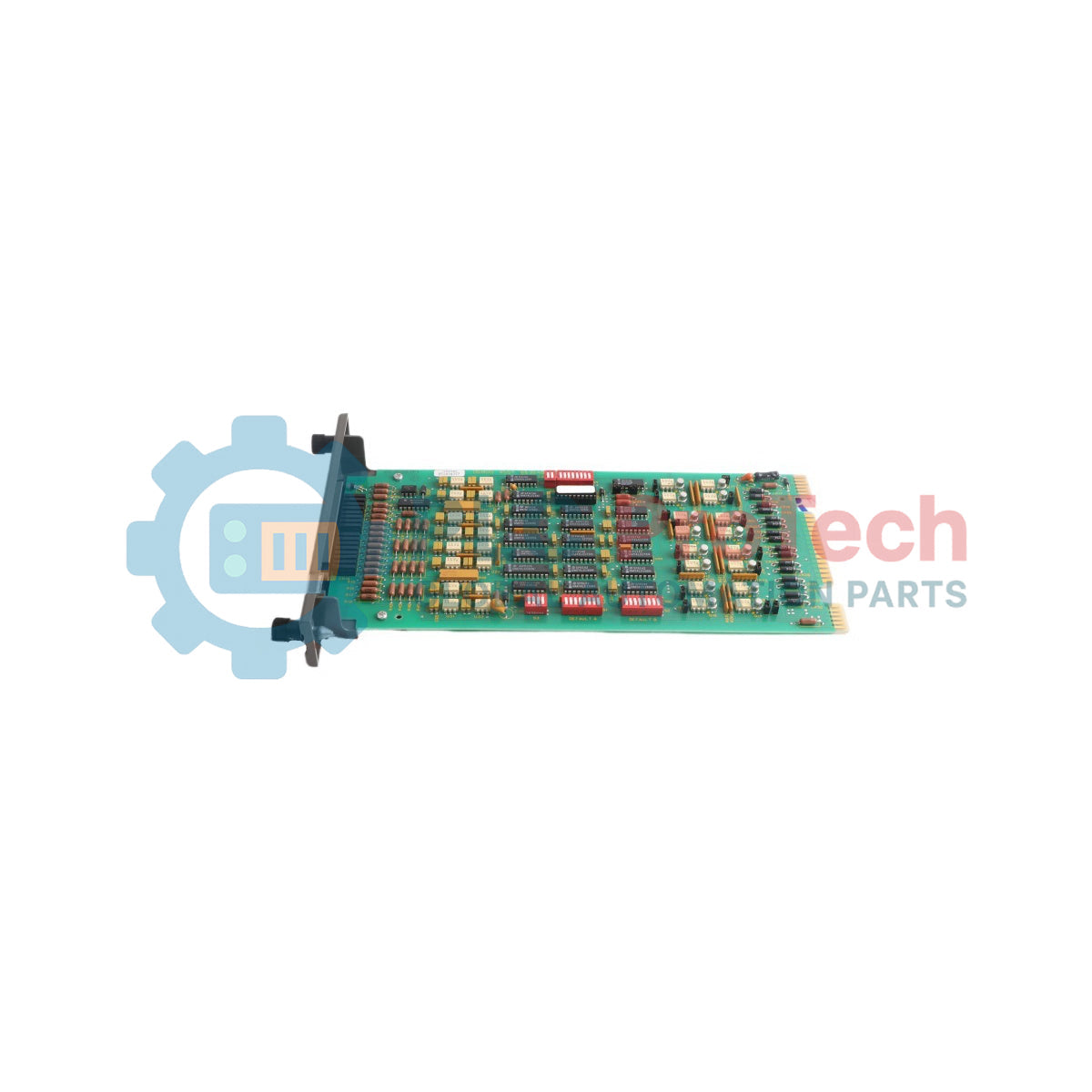

تتكون الوحدة من لوحة دوائر مطبوعة واحدة تشغل فتحة واحدة في وحدة تركيب الوحدات (MMU). وتحتوي على 16 دائرة إدخال/إخراج مقسمة إلى مجموعتين مستقلتين، تضم كل منهما ثماني دوائر (المجموعة A والمجموعة B). تُعزل اثنتا عشرة دائرة إدخال/إخراج عن بعضها بعضًا بشكل فردي، بينما يتشارك الزوجان المتبقيان خطوط إدخال مشتركة موجبة.
| الخاصية | القيمة |
|---|---|
| الشركة المصنّعة | ABB / Elsag Bailey |
| مصدر طاقة المنطق | +5 فولت تيار مستمر (+/- 5%) |
| مصدر طاقة الإدخال/الإخراج | +24 فولت تيار مستمر (من 21.6 فولت تيار مستمر إلى 27.0 فولت تيار مستمر) |
| استهلاك تيار 5 فولت تيار مستمر | 757 مللي أمبير نموذجيًا / 867 مللي أمبير كحد أقصى |
| تبديد الطاقة | 4.6 واط (المنطق) / 5.0 واط (الإدخال/الإخراج) |
| عدد القنوات | 16 دائرة إدخال/إخراج رقمية (المجموعة A: 8، المجموعة B: 8) |
| جهد الدخل مرتفع المستوى | الحد الأدنى لجهد الإدخال/الإخراج 4.0 فولت |
| جهد الدخل منخفض المستوى | الحد الأقصى لجهد الإدخال/الإخراج 16.5 فولت W |
| تيار الدخل منخفض المستوى | -11.8 مللي أمبير كحد أقصى |
| جهد المستوى المنخفض للخرج | 24 فولت كحد أقصى |
| تيار المستوى المرتفع للخرج | 100 ميكروأمبير كحد أقصى |
| تيار امتصاص الخرج | 120 مللي أمبير (10 فولت نموذجيًا، 2.0 فولت كحد أقصى) |
| زمن تأخير انتشار الإدخال | من منخفض إلى مرتفع: 50 ميكروثانية نموذجيًا / من مرتفع إلى منخفض: 25 ميكروثانية نموذجيًا |
| زمن تأخير انتشار الخرج | من منخفض إلى مرتفع: 25 ميكروثانية نموذجيًا / من مرتفع إلى منخفض: 100 ميكروثانية نموذجيًا |
| جهد العزل | 150 فولت RMS بين القنوات / 150 فولت RMS بين القناة والمنطق |
| قابلية تحمل الاندفاعات | تفي بقابلية تحمل الاندفاعات وفق معيار IEEE 472-1974 على قنوات الإدخال والإخراج |
| مقاس أسلاك التوصيل الميدانية | حتى قياس 12 AWG إلى NTDI01 |
| التركيب | تشغل خانة واحدة في وحدة تركيب الوحدات (MMU) لنظام INFI 90 |
| درجة الحرارة المحيطة | من 0 إلى 70 درجة مئوية (من 32 إلى 158 درجة فهرنهايت) |
| الرطوبة النسبية | من 0% إلى 95% حتى 55 درجة مئوية (دون تكاثف)، ومن 0% إلى 45% عند 70 درجة مئوية (دون تكاثف) |
| الضغط الجوي | من مستوى سطح البحر إلى 3 كم (1.86 ميل) |
| جودة الهواء | غير تآكلي |
| دبوس الموصل | الوظيفة |
|---|---|
| P1، الدبوسان 1 و2 | طاقة منطقية +5 VDC |
| P1، الدبوسان 5 و6 | مشترك الطاقة |
| P1، الدبابيس 3 و4 و7 و8 و9 و10 و11 و12 | غير متصل (NC) |
| P2، الدبابيس من 1 إلى 8 | خطوط بيانات ناقل موسّع التابع (البيانات من 0 إلى 7) |
| P2، الدبوس 9 | ساعة ناقل موسّع التابع |
| P2، الدبوس 10 | مزامنة ناقل موسّع التابع |
| P2، الدبوس 11 | +5V |
| P2، الدبوس 12 | الأرضي |
| P3، دبابيس المجموعة A من A/1 إلى H/J | إشارات الإدخال/الإخراج الرقمي، المجموعة A، النقاط 1 إلى 8 |
| P3، دبابيس المجموعة B من K/9 إلى S/8 | إشارات الإدخال/الإخراج الرقمي، المجموعة B، النقاط 1 إلى 8 |
