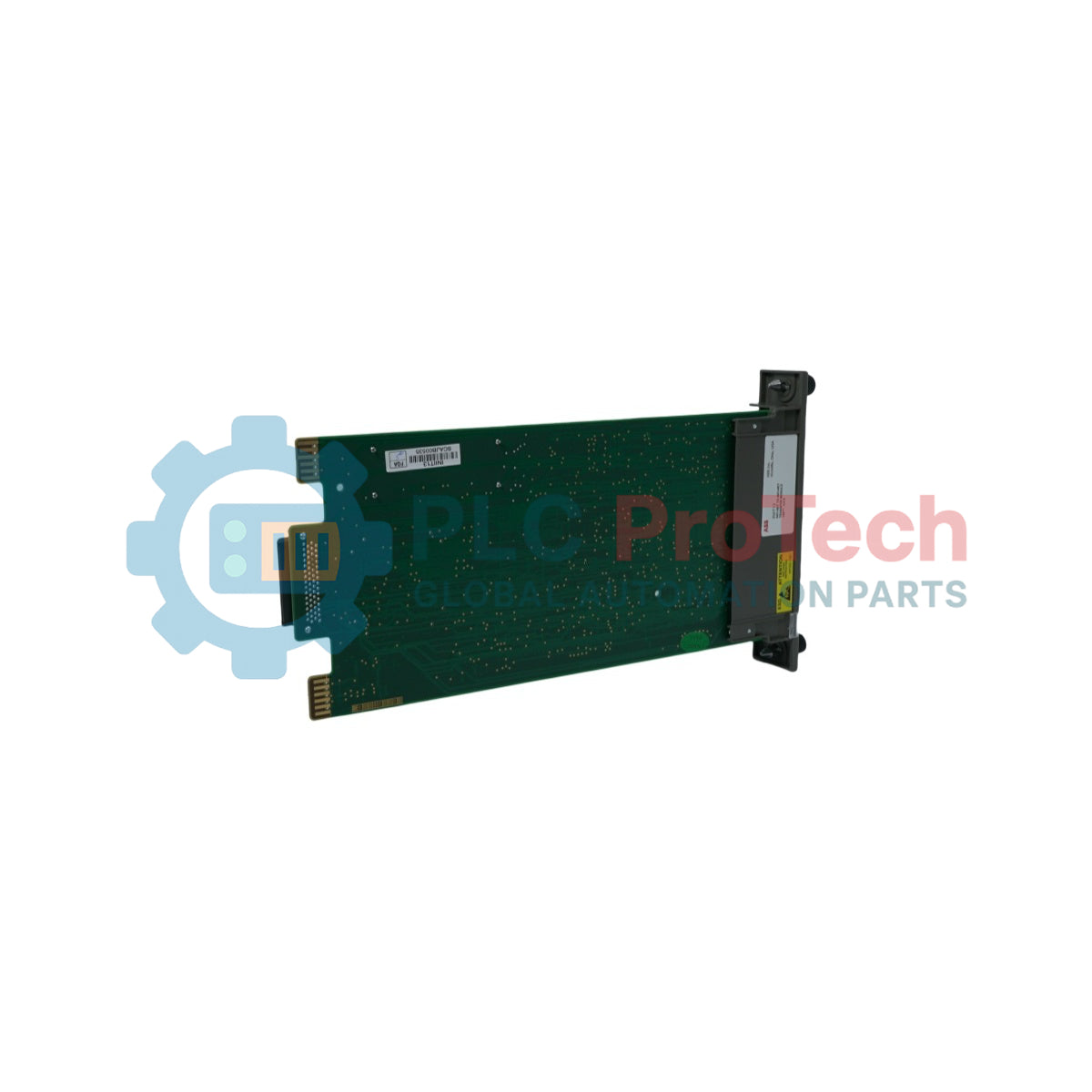

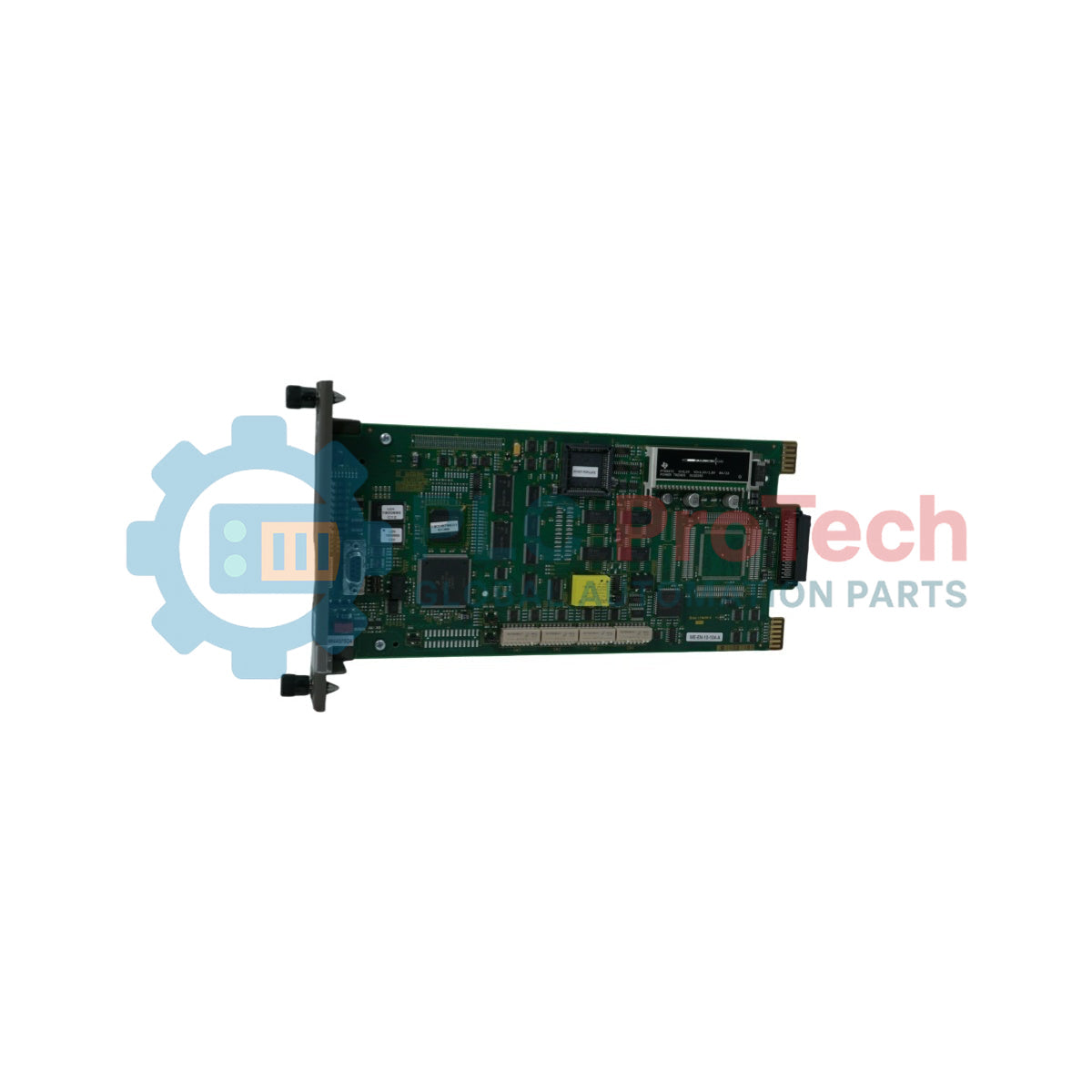

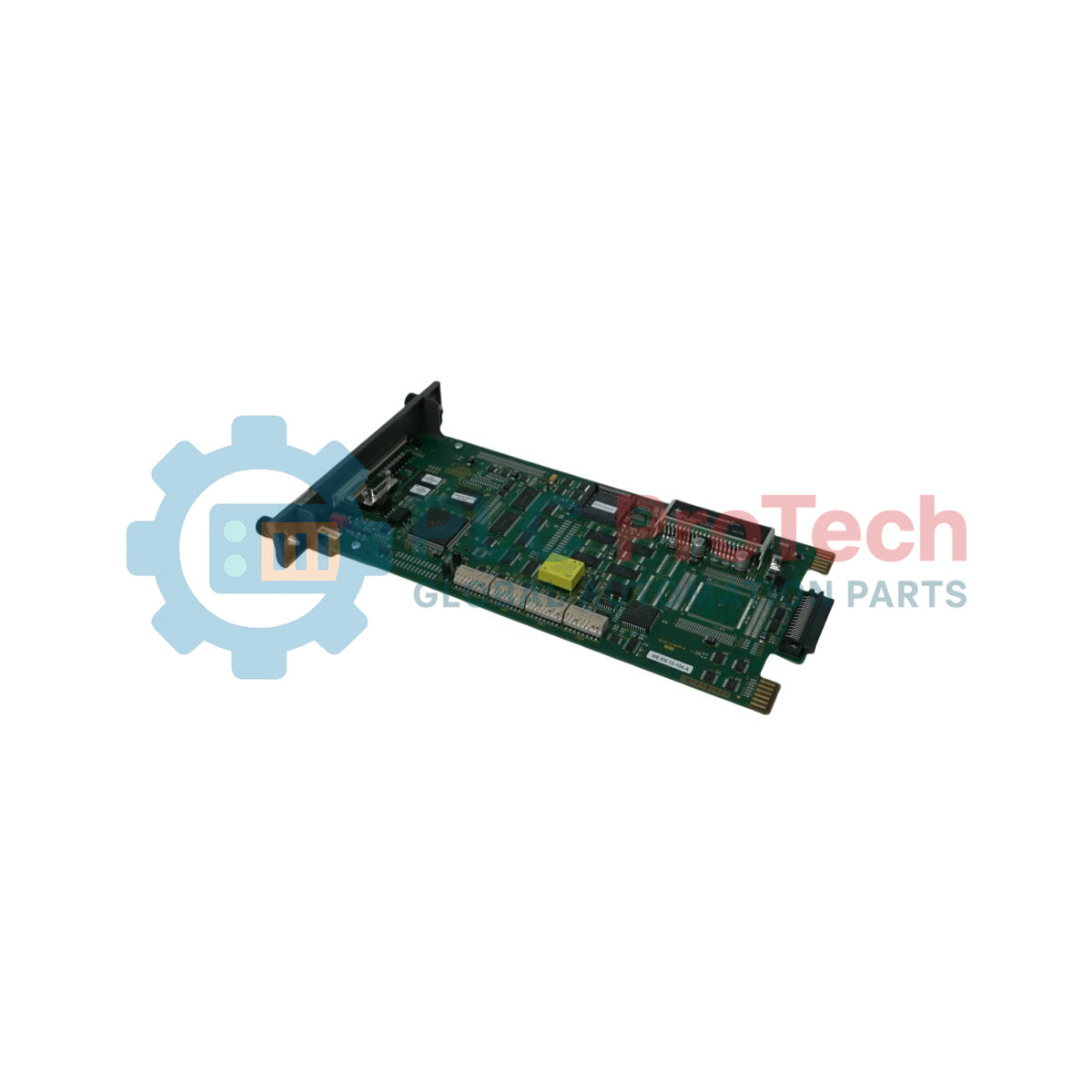

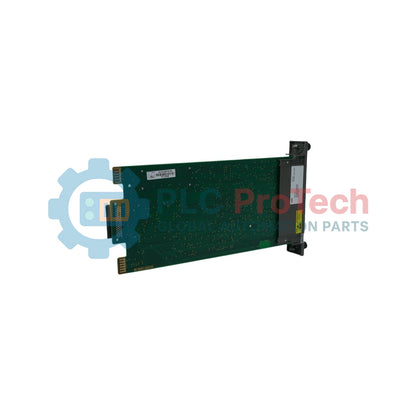

وحدة نقل محلية من Harmony Rack Infi إلى Infi-Net ABB INIIT13

نظرة عامة

يعمل INIIT13 (INIIT13) كوحدة نقل محلية عالية الأداء من Infi إلى Infi-Net ضمن عائلة أجهزة ABB Harmony Rack. تم تصميمه لبيئات التحكم في العمليات الحرجة مثل تكرير البتروكيماويات، ومحطات توليد الطاقة، وعمليات التعدين واسعة النطاق، حيث يحقق هذا الوحدة جسر بيانات سلس عبر شبكات الاتصال المحلية. من خلال الحفاظ على معدلات بيانات حتمية وسلامة إشارة قوية، يقضي INIIT13 على اختناقات الاتصال بين أنظمة Infi 90 القديمة وهياكل Infi-Net المحدثة. يضمن دمج هذا المكون في طوبولوجيا نظام التحكم الموزع (DCS) مراقبة مستمرة في الوقت الحقيقي، مما يقلل بشكل كبير من توقف المصنع غير المجدول ويؤمن استقرار حلقات العمليات.

الهيكلية وبروتوكول الاتصال

تستخدم وحدة النقل المحلية INIIT13 هيكلية أجهزة متقدمة مصممة للتعامل مع حزم بيانات عالية الكثافة دون التسبب في تأخير داخل حلقة التحكم. تعمل كواجهة شبكة شفافة، تدير تمرير بيانات حلقة التوكن وبروتوكولات فحص الأخطاء بشكل أصلي.

• قدرات التكرار: تدعم طوبولوجيات شبكة ذات قناتين لتوفير مسارات تبديل تلقائي. في حالة انقطاع الخط الأساسي، تقوم الوحدة بتحويل حركة المرور إلى القناة الثانوية خلال أجزاء من الثانية لمنع فقدان الرؤية لمشغلي غرفة التحكم.

• العزل الكهربائي: تحتوي على محولات ضوئية مدمجة تعزل إلكترونيات اللوحة الخلفية المحلية عن الارتفاعات المفاجئة في الشبكة الخارجية، مما يمنع الأعطال المتسلسلة في الأجهزة.

• مصابيح LED التشخيصية: توفر مؤشرات اللوحة الأمامية تحديثات حالة في الوقت الحقيقي لنشاط الإرسال/الاستقبال في الشبكة، وصحة الوحدة، وحالات الخطأ، مما يسمح للفنيين الميدانيين بإجراء استكشاف أخطاء سريع.

المعلمات الفنية

الأسئلة المتكررة

هل يمكن تبديل وحدة INIIT13 أثناء التشغيل داخل Harmony Rack؟

لا. لمنع تعارض الناقل والأضرار المحتملة لإلكترونيات اللوحة الخلفية، يجب عزل الطاقة عن قسم فتحة الرف المحددة قبل إزالة أو إدخال وحدة النقل.

ما هو مسار الترقية أو الاستبدال المباشر إذا تم إيقاف INIIT13؟

تتوافق INIIT13 مباشرة مع أنظمة Infi 90 الكلاسيكية. للتحديثات، تتصل مع نظام Symphony Plus الأوسع عبر وحدات إنهاء قياسية. يرجى مراجعة مخطط طوبولوجيا النظام للتحقق مما إذا كانت هناك حاجة لترقيات البرامج الثابتة على وحدات التحكم المجاورة.

كيف تساعد مصابيح LED في اللوحة الأمامية في تحديد فشل الاتصال؟

تحتوي الوحدة على مصابيح LED مخصصة لحالة الشبكة. يشير ضوء الخطأ الأحمر الثابت إلى فشل في اختبارات التشغيل الذاتي للأجهزة، بينما تشير مصابيح LED الخضراء/الصفراء المتقطعة إلى نقل بيانات نشط. إذا كانت المصابيح مطفأة تمامًا رغم وجود طاقة للنظام، تحقق من وصلات مصدر طاقة اللوحة الخلفية أو الفيوز الداخلي.

تعليمات الهندسة الميدانية والتركيب

• حماية من التفريغ الكهروستاتيكي (ESD): ارتدِ دائمًا سوار ESD مؤرض ومثبت على المعدن العاري لإطار الحاوية قبل التعامل مع الوحدة. المكونات الحساسة CMOS على اللوحة عرضة للجهود الساكنة التي تتجاوز 100 فولت.

• إدخال الرف وحدود العزم: قم بمحاذاة الوحدة بعناية مع الأدلة البلاستيكية لرف Harmony. ادفع الوحدة بقوة حتى تثبت موصلات اللوحة الخلفية بالكامل. شد براغي التثبيت العلوية والسفلية بعزم مقداره 0.4 نيوتن متر (3.5 إنش-رطل) لمنع ارتخائها بسبب الاهتزاز.

• تأريض كابلات الشبكة: تأكد من تأريض جميع كابلات Infi-Net المحورية أو التوأمية بشكل صحيح عند لوحات الإنهاء المخصصة. يجب توصيل مصارف دروع الكابلات التوأمية إلى حافلة تأريض النظام من طرف واحد فقط لمنع تيارات الحلقات الأرضية التي تفسد نقل البيانات.

• إدارة الحرارة: حافظ على مسافة تبريد لا تقل عن 1U (1.75 بوصة) فوق وتحت هيكل الرف إذا كنت تعمل بالقرب من الحد الأعلى لدرجة الحرارة المحيطة 60 درجة مئوية. يُنصح بشدة بتهوية هوائية قسرية داخل الخزانة لتمديد متوسط وقت التشغيل بين الأعطال (MTBF).
