الشركة المصنعة: ABB
رقم المنتج: NMPP02
Country of origin:سويسرا
نوع المنتج: لوحة الطاقة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 600ج
Dimensions: 17.5 سم × 2.5 سم × 20.3 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

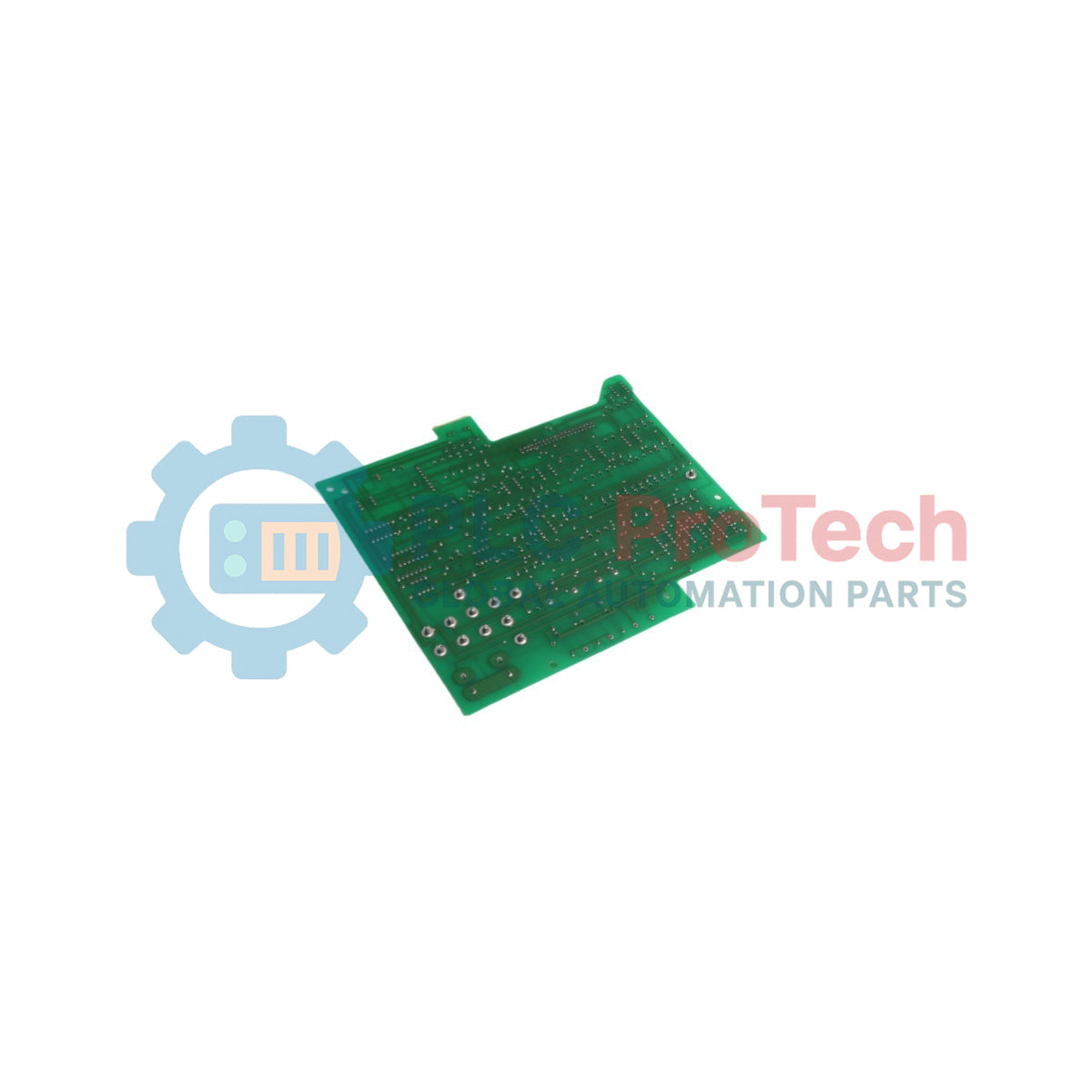

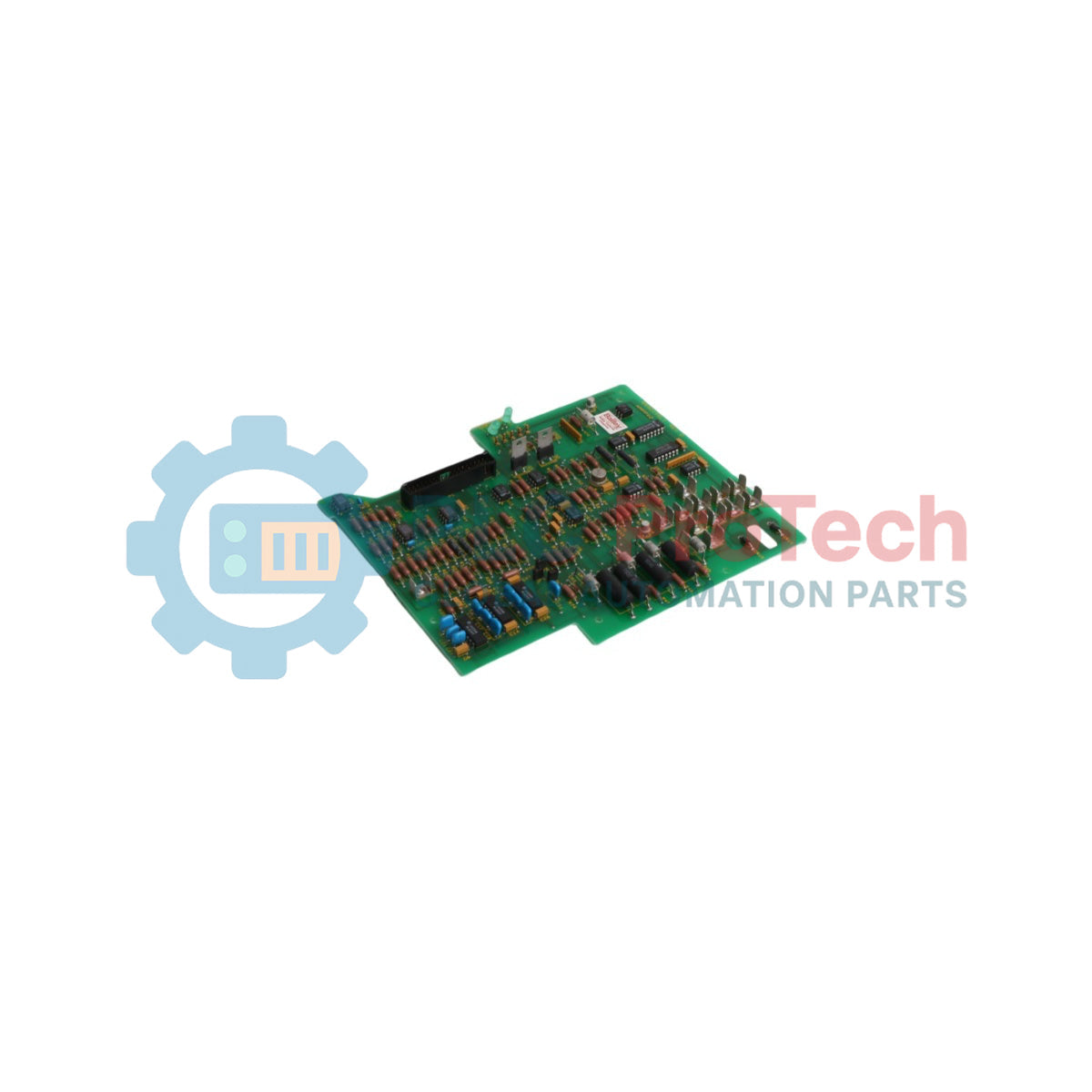

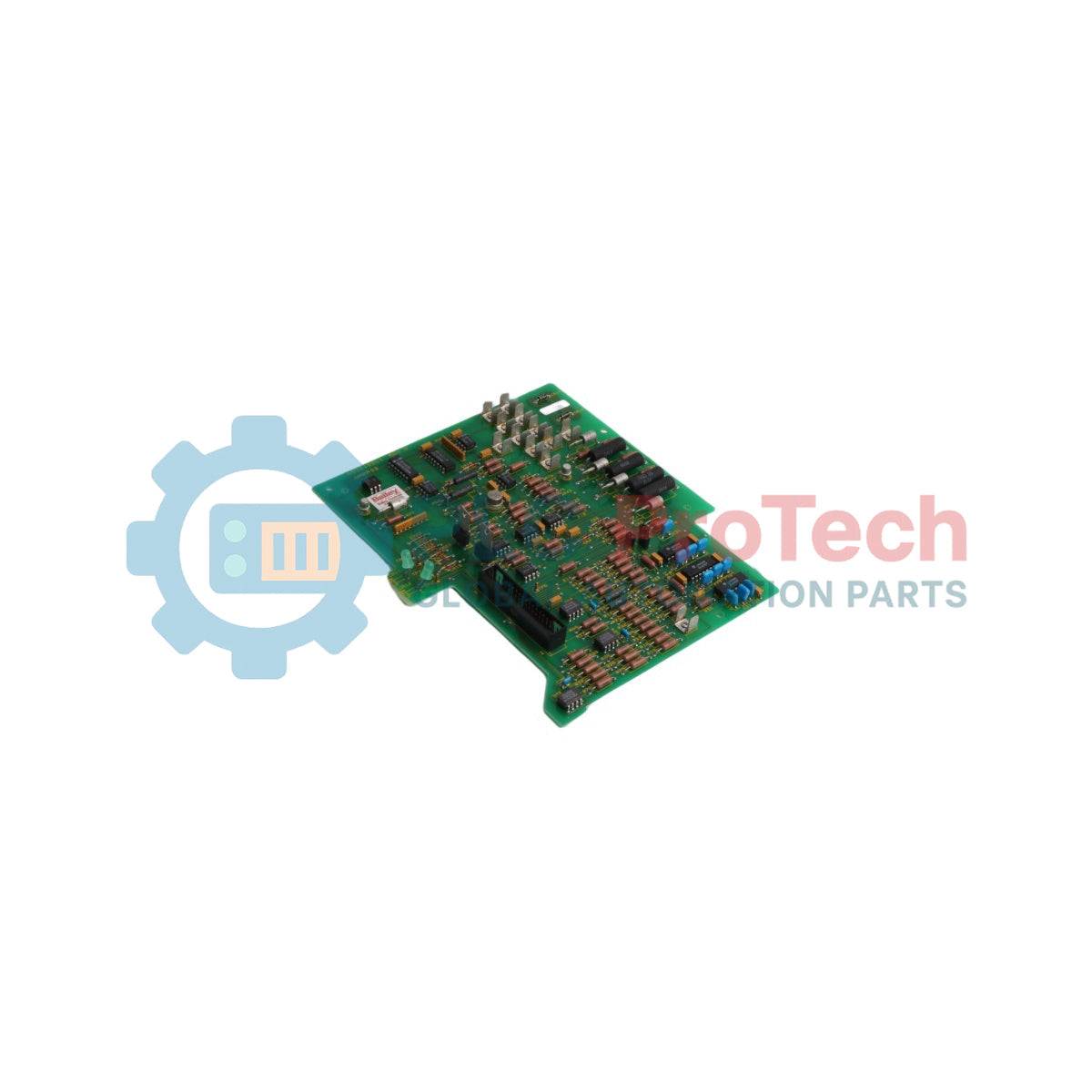

يُعد NMPP02 (NMPP02) لوحة طاقة وحدة متينة مصممة لهندسة تحكم ABB Bailey Network 90 وHarmony Rack. يعمل كمكون حيوي في بنية الطاقة ضمن قطاعات معالجة متطلبة مثل محطات الطاقة الأساسية، ومصافي البتروكيماويات، ومصانع الورق المستمرة، حيث يدير هذا اللوح ويوزع خطوط الطاقة الرئيسية مباشرة إلى وحدات تركيب الوحدات الفرعية (MMU) في الأسفل. يقوم NMPP02 بتجميع الفولتية المستمرة الكبيرة، ويُدمج حماية دقيقة من التيار الزائد، ويوجه طاقة نظيفة ومتواصلة عبر ناقل الحافلة للنظام. يساهم دمج هذه اللوحة الفيزيائية لتوزيع الطاقة في مصفوفة خزانة التحكم في تقليل مخاطر انخفاضات الطاقة الموضعية، وحماية بطاقات المعالجة من أعطال الدائرة القصيرة المتسلسلة، والقضاء على الاضطرابات غير المتوقعة في العمليات لضمان أقصى توافر للنظام وتقليل متوسط الوقت بين الأعطال (MTBF) للمصنع.
تُعطي التخطيط الفيزيائي والإطار الكهربائي للوحة NMPP02 الأولوية للعزل التام للطاقة، وحماية الخط، وسهولة الصيانة في بيئات الخزانات الحية.
عزل ناقل التيار العالي: يتميز بأجزاء ناقل نحاسية صلبة معزولة قادرة على توجيه خطوط التيار المستمر الرئيسية (+5 فولت، +15 فولت، -15 فولت، وأنظمة 24 فولت مساعدة) مع أقل انخفاضات جهد مقاومية عبر منطقة التوصيل بأكملها.
حماية الدوائر المستقلة: مزود بقواطع دوائر أو صمامات انصهار عالية الانفجار مخصصة وسهلة الوصول من الأمام، مرتبطة بمواقع رفوف فردية أو مجموعات هيكلية. إذا تعرضت وحدة فرعية لانقطاع كهربائي كارثي، ينفصل القاطع المحلي فورًا، مما يمنع انهيار الجهد على مستوى النظام بأكمله.
واجهة مراقبة آمنة ضد الفشل: تشمل جهات اتصال حالة مساعدة ونقاط طرفية مصممة للربط المباشر بشبكات إنذار النظام. يوفر هذا التصميم لوحدة المعالجة متعددة الوظائف المركزية تحذيرًا فوريًا عند انقطاع فرع طاقة أو فشل قاطع.
إطار حراري سلبي متين: يعمل الهيكل الخلفي الفولاذي الثقيل كمشتت حراري طبيعي، يبدد الطاقة الحرارية الناتجة عند نقاط التوصيل دون الحاجة إلى مجموعات مراوح ميكانيكية نشطة عرضة للفشل.
| خاصية الأداء | المقاييس الهندسية وقيم المواصفات |
| رقم الموديل | NMPP02 |
| العلامة التجارية | ABB Bailey |
| توافق النظام | أنظمة Network 90 / Harmony Rack |
| تصنيف المكون | لوحة طاقة الوحدة (لوحة توزيع الطاقة) |
| قنوات جهد الإدخال | عدة خطوط تيار مستمر (+5 فولت، +15 فولت، -15 فولت، 24 فولت اسمي) |
| أقصى تصنيف للتيار | مصممة لتتناسب مع حدود هيكل MMU الكامل التحميل لنظام Network 90 |
| تصنيفات قواطع الدائرة | مفاتيح تبديل حرارية-مغناطيسية مصنفة لكل فرع بشكل فردي |
| مساحة التركيب | تركيب قياسي في رف خلفي للخزانة أو لوحة خدمات |
| حماية الغلاف الفيزيائي | تصميم هيكلي مفتوح مع أغطية طرفية واقية |
| درجة حرارة التشغيل المحيطة | 0 إلى 70 درجة مئوية |
| حدود درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| نطاق الرطوبة النسبية | 5 إلى 95% رطوبة نسبية (غير مكثفة) |
ما الدور الأساسي لـ NMPP02 ضمن ترقية خزانة Network 90 القديمة؟
يعمل NMPP02 كواجهة طاقة هيكلية بين مصادر الطاقة الكبيرة للخزانة (مثل سلسلة NKPS) ورفوف تركيب الوحدات الفردية. أثناء ترقية الخزانات إلى معالجات Harmony الحديثة، يظل NMPP02 مكونًا حيويًا لأنه يحافظ على بنية الطاقة الأساسية وناقلات التوزيع المطلوبة من قبل كتل التوصيل القديمة.
كيف يحدد المهندسون دائرة فرعية مقطوعة على لوحة NMPP02؟
كل حلقة توزيع طاقة مميزة تحكمها قاطع دائرة مبدل أمامي مادي أو كتلة صمامات مؤشر. الحالة المقطوعة تجبر القاطع ميكانيكيًا على وضع الإيقاف/الانفصال أو تُفعّل علمًا ميكانيكيًا عالي الرؤية، مما يسمح للفنيين بتحديد طبقة الرف المعطوبة فورًا دون الحاجة لأجهزة قياس تشخيصية.
هل يمكن للوحة NMPP02 التعامل مع تكوينات تغذية طاقة مزدوجة احتياطية؟
نعم. يتميز تصميم اللوحة بأطراف إدخال معزولة تسمح للمهندسين في الموقع بتوجيه خطوط طاقة أولية وثانوية مستقلة منفصلة إلى شبكة الناقل. هذا يضمن أنه إذا فشل بنك مصدر الطاقة الرئيسي، تستمر التغذية الموازية في إبقاء لوحة المعالج نشطة دون انقطاع في النقل.
تأريض الهيكل ومصفوفة التأريض: ثبت اللوحة بإحكام على أعمدة هيكل الخزانة باستخدام معدات مطلية بالزنك لاختراق أي طبقات طلاء غير موصلة. وصل كابل تأريض نحاسي سميك (بحد أدنى 6.0 مم² مقطع عرضي) من مسمار التأريض النحاسي المخصص مباشرة إلى قضيب تأريض النظام الرئيسي في الخزانة. مسار تأريض منخفض المقاومة ضروري لتصريف الاضطرابات الكهرومغناطيسية بأمان.
مواصفات عزم التوصيل وأمان الأطراف: قم بتجريد جميع خطوط إدخال وإخراج الطاقة الرئيسية وفقًا لمواصفات الشركة المصنعة وقم بتثبيتها باستخدام حلقات معزولة ثقيلة التحمل. شد جميع كتل الأطراف البراغي ومثبتات ناقل الطاقة بعزم محدد بدقة يبلغ 1.2 نيوتن متر (10.6 إنش-رطل). الاتصالات الفضفاضة تحت أحمال التيار العالي تسبب ارتفاع حرارة موضعي، مما يؤدي إلى تلف تدريجي للأطراف أو انخفاضات جهد غير طبيعية.
مسافات أمان الصيانة أثناء التشغيل: تتعامل NMPP02 مع قدرات تيار عالية مباشرة من مصادر الطاقة الرئيسية. استخدم دائمًا أغطية حاجز طرفية غير موصلة فوق قضبان الناقل الحية. عند تتبع فروع الطاقة أو إعادة تعيين القواطع المفصولة أثناء تشغيل الخزانة، يجب على المهندسين استخدام أدوات معزولة واتباع إجراءات السلامة المحلية ضد وميض القوس الكهربائي.
الحد من الغبار والفحوص الدورية: نظرًا لأن هذه الوحدة تتميز بتصميم ميكانيكي مفتوح للتبريد بالحمل الحراري السلبي، يمكن أن تستقر الأتربة الموصلة وبقايا المواد الكيميائية المحيطة على شرائط الأطراف المفتوحة خلال فترات تشغيل طويلة. قم بتنظيف تجميع اللوحة كل 12 شهرًا باستخدام هواء مضغوط نظيف وجاف منخفض الضغط، وافحص بصريًا علامات تغير اللون الحراري على عزل الأسلاك.
