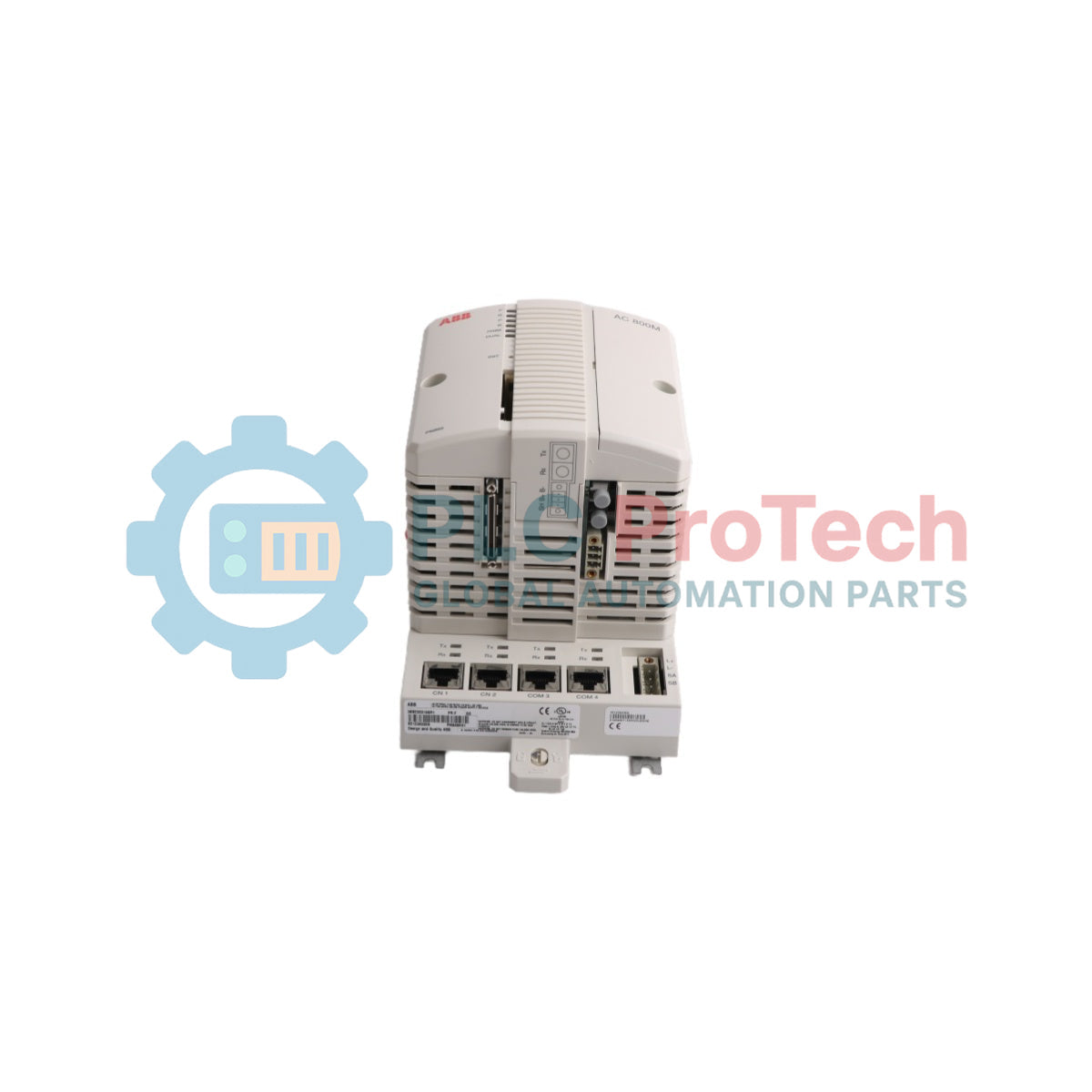

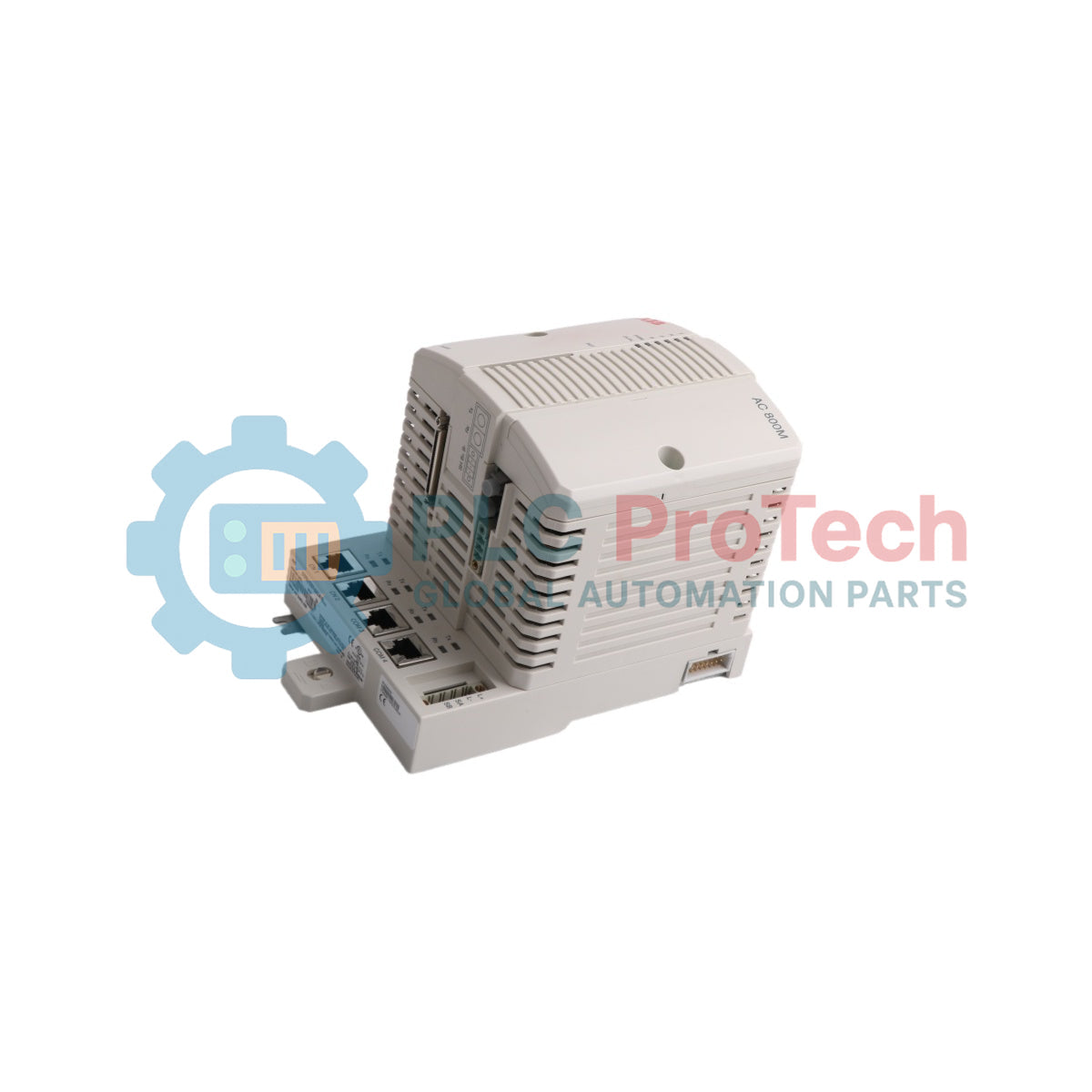

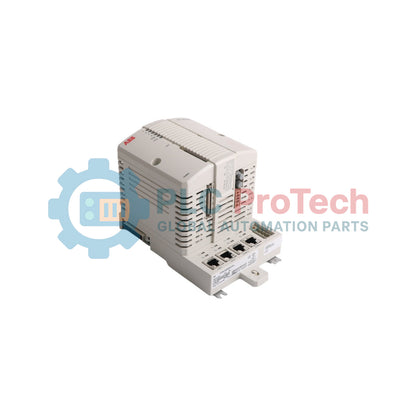

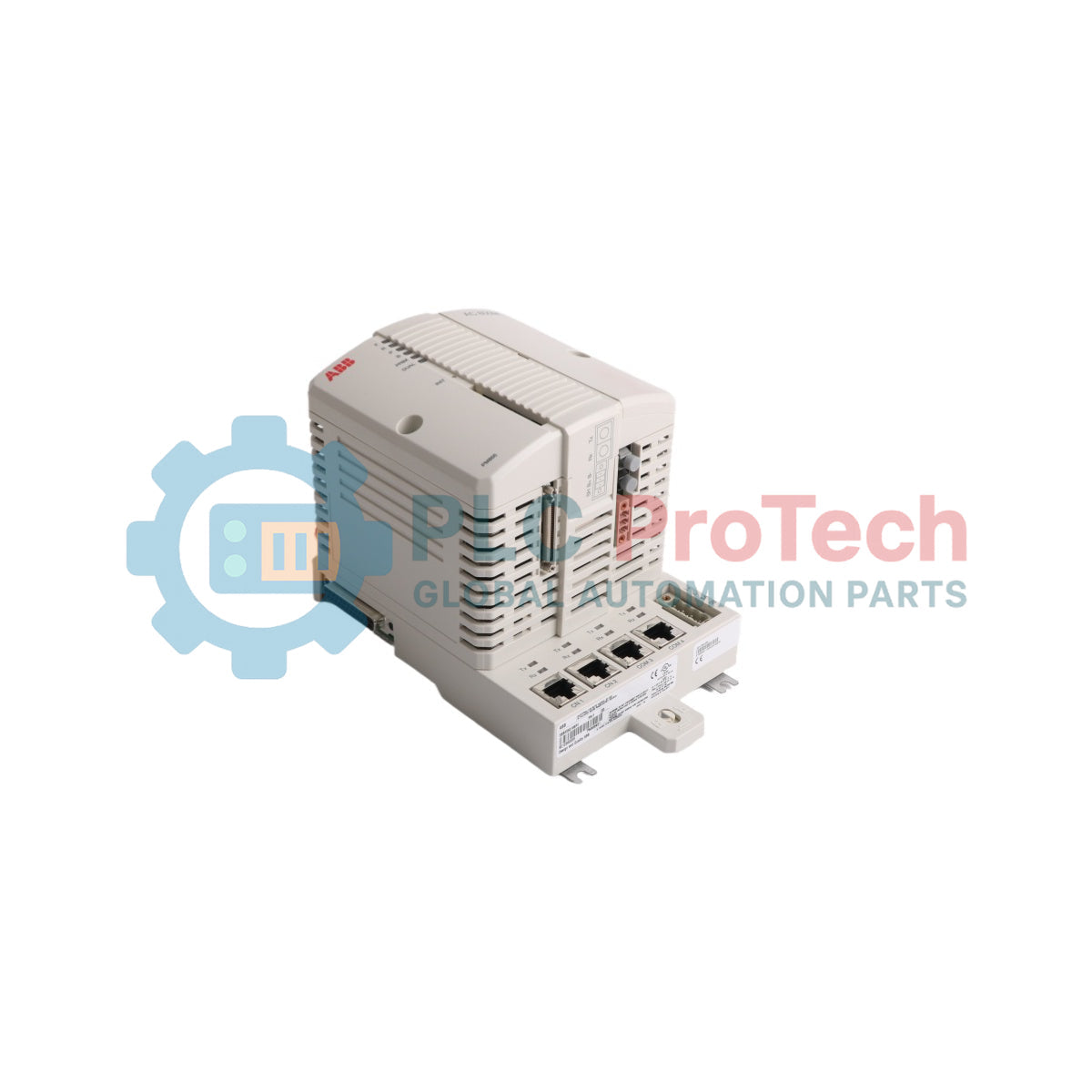

إن PM862K02 عبارة عن حزمة أجهزة متخصصة تتضمن وحدة معالج احتياطية مصممة للعمل ضمن البنية التحتية لنظام وحدات التحكم AC 800M. تعمل أجهزة وحدة التحكم هذه كوحدة حوسبة ومعالجة مركزية لمتطلبات حلقات التحكم في العمليات الصناعية واسعة النطاق. وتدعم هياكل الواجهات متعددة القنوات عبر ModuleBus الكهربائي المباشر، ما يتيح الاتصال بما يصل إلى 12 وحدة إدخال وإخراج S800 لمعالجة إشارات الإدخال والإخراج الرقمية والتناظرية المتنوعة. صُممت الوحدة لأتمتة العمليات الصناعية وشبكات التحكم الموزعة، وتوفر واجهات تسلسلية وEthernet مدمجة متخصصة لتحقيق اتصالات صناعية موثوقة من نقطة إلى نقطة وعلى مستوى الشبكة. وتتوافق منصة الأجهزة بالكامل مع بيئات نظام 800xA الإصدار 6.0.2، وكذلك إصدارات برنامج Compact Control Builder 6.0.0-1 والإصدارات اللاحقة.
تُستخدم وحدة المعالجة على نطاق واسع في مهام الأتمتة الأساسية ضمن:
| معرّف المنتج | تسمية ABB للنوع | وصف الكتالوج |
|---|---|---|
| 3BSE081636R1 | PM862K02 | وحدة المعالج الزائدة PM862K02 |
| المعلمة | القيمة |
|---|---|
| الشركة المصنعة | ABB |
| معرّف المنتج | 3BSE081636R1 |
| تسمية ABB للنوع | PM862K02 |
| نوع المنتج | الوحدة_المركزية |
| تردد المعالجة | 67 MHz |
| المعالج الدقيق المدمج | MPC866 يعمل بتردد 133 MHz |
| سعة الذاكرة | ذاكرة SDRAM بسعة 32 MB، وذاكرة Flash PROM بسعة 4 MB لتخزين البرامج الثابتة |
| تبديد الطاقة | 5.1 W نموذجي / 8.6 W نموذجي، بما في ذلك التغذية الكاملة لـ ModuleBus وCEX-Bus |
| استهلاك التيار | 210 mA نموذجي (360 mA كحد أقصى)، باستثناء تغذية ModuleBus وCEX-Bus |
| متطلبات مصدر الطاقة | 24 V اسمي، مع تغير بين 19.2 V DC و30 V DC |
| مداخل حالة مصدر الطاقة الزائد | مدخلات مخصصة SA وSB؛ الحد الأقصى لجهد الإدخال 30 V |
| خزان الطاقة | خزان طاقة داخلي لمدة 5 مللي ثانية لإيقاف التشغيل المتحكم فيه |
| درجة الحماية | IP20 وفقًا للمعيارين EN60529 وIEC 529 |
| العمق/الطول الصافي للمنتج | 135 مم |
| الارتفاع الصافي للمنتج | 186 مم |
| العرض الصافي للمنتج | 119 مم |
| الوزن الصافي للمنتج | 2.7 كجم |
| عدد البطاريات | 2 |
| التركيب الكيميائي للبطارية | ليثيوم |
| نوع البطارية | محمول |
| وزن البطارية | 9 g |
| رقم التعرفة الجمركية | 85371091 |
| طرف الموصل | الوظيفة |
|---|---|
| L+ / L- | طرف موصل إدخال الطاقة (مدخلات اسمية 24 V DC) |
| SA / SB | مداخل حالة مصدر الطاقة الزائد (الحد الأقصى لجهد الإدخال 30 فولت) |
| CN1 / CN2 | منافذ Ethernet (IEEE 802.3، 10BaseT) |
| COM3 | منفذ تسلسلي (RS-232C) مع دعم المودم |
| COM4 | منفذ تسلسلي (RS-232C) للاتصال بأداة الخدمة |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: ABB
رقم المنتج: PM862K02 3BSE081636R1
Country of origin:سويسرا
نوع المنتج: وحدات التحكم AC 800M
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1080ج
Dimensions: 18.5 سم × 8.5 سم × 30.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
