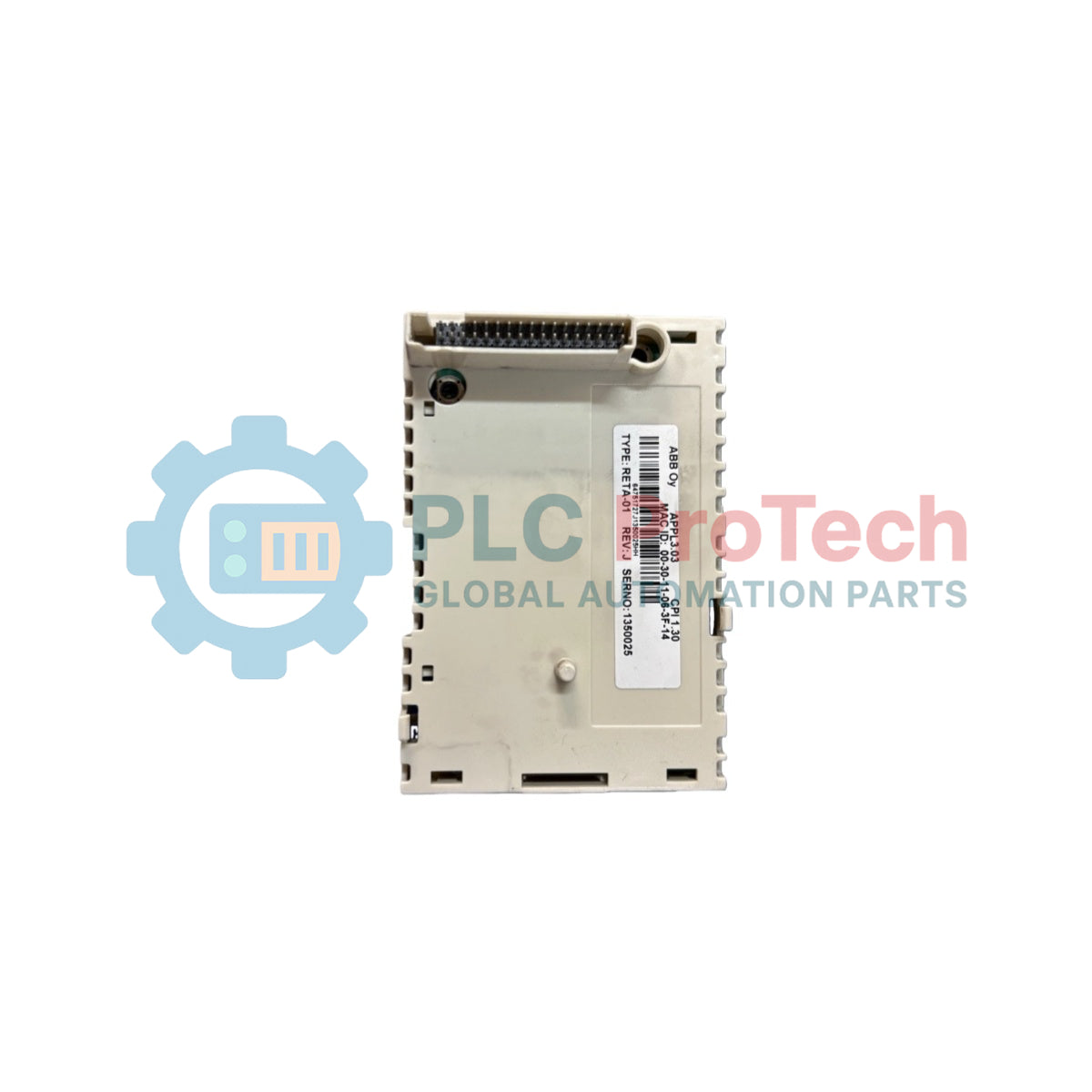

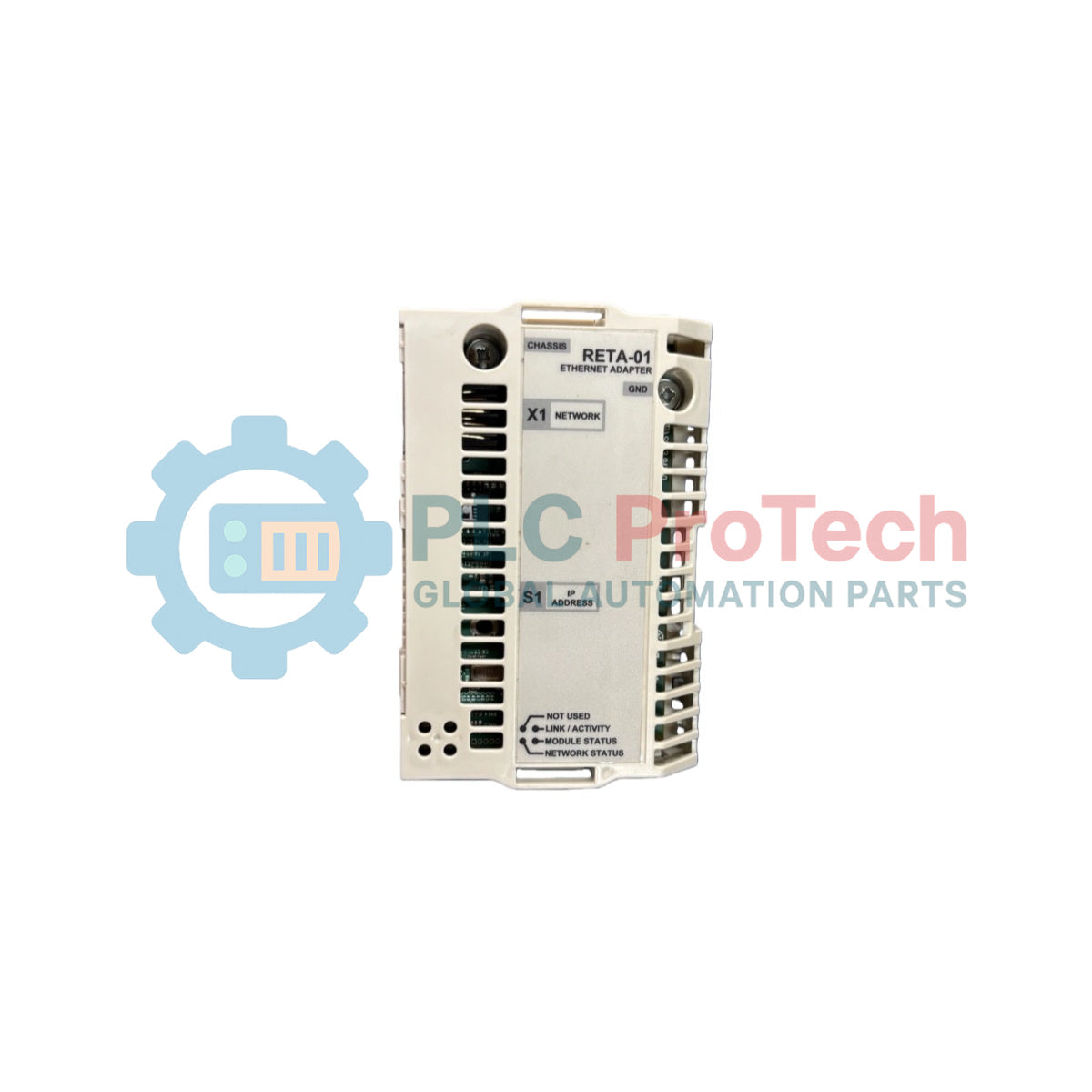

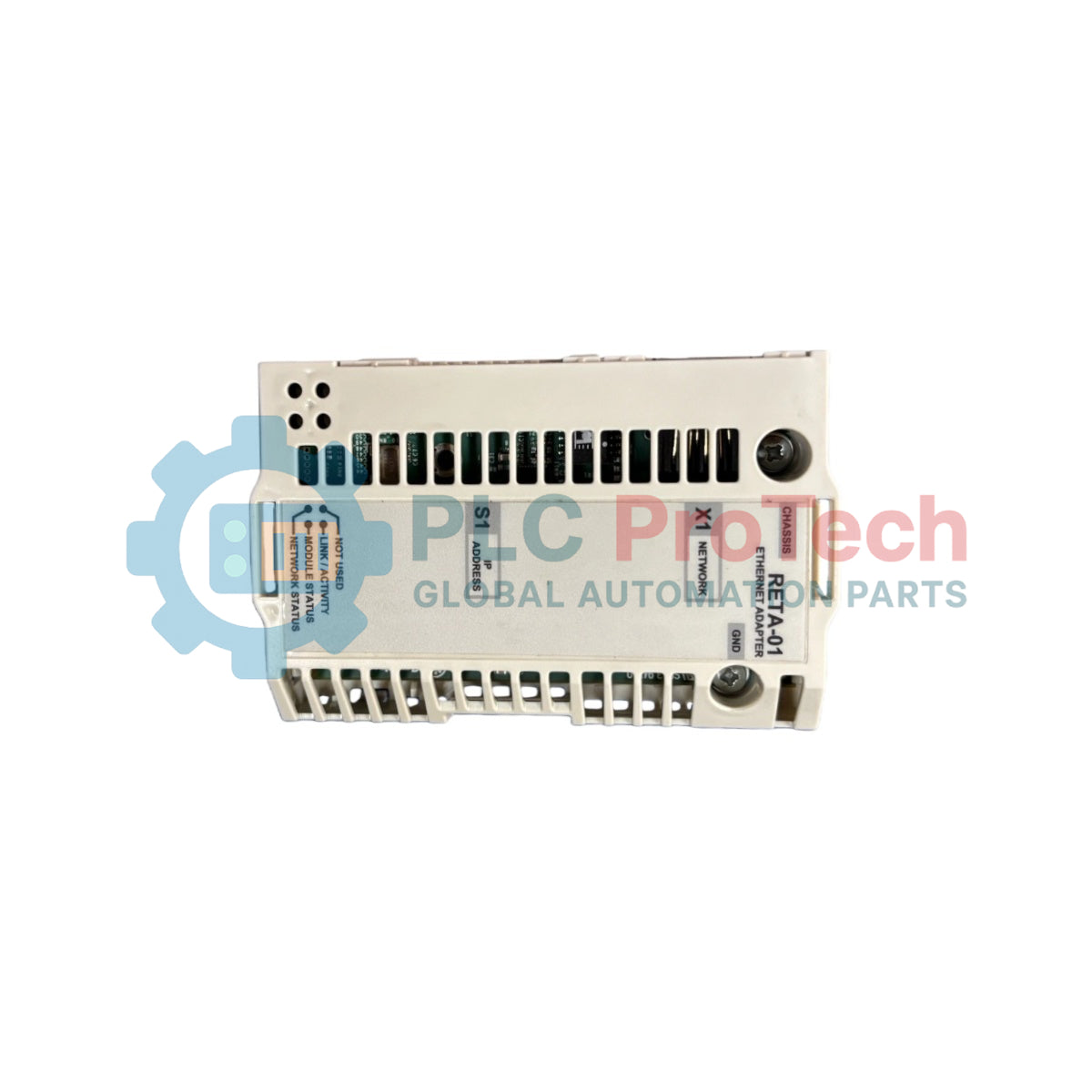

محول إيثرنت ABB RETA-01 3ABD64751727

الوصف

يُعد 3ABD64751727 وحدة اختيارية لمحول إيثرنت صممتها شركة ABB لتوفير اتصال شبكي آمن لأنظمة المحركات الصناعية. تعمل هذه البطاقة الاختيارية تحت التسمية RETA-01، وتعمل كبوابة تربط محركًا واحدًا أو عدة محركات مباشرة بشبكة محلية. يوفر موديل RETA-01 تبادل بيانات عملية دوري سريع ومراقبة معلمات غير دورية في الخلفية بين وحدة التحكم المضيفة والنظام المتصل عبر كابلات نحاسية قياسية. من خلال توجيه متغيرات المحرك عبر طوبولوجيات الإيثرنت، فإنه يحسن توقيت استجابة الحلقة الكلي وتوافق النظام داخل خطوط التصنيع، ومرافق المعالجة، وحلقات التحكم في الحركة عالية السعة.

الميزات

• يُمكّن توجيه بروتوكول المحرك في الوقت الحقيقي عبر وصلات إيثرنت قياسية مؤتمتة.
• مصمم كبطاقة اختيارية قابلة للتركيب الأصلية تحت التسمية RETA-01.
• إمكانيات وصول منخفضة الكمون للمعلمات وتخزين مؤقت لرسائل التحكم الدورية.
• مكونات أصلية من المصنع محسّنة لعزل الحواسيب الصناعية الثقيلة والمحركات.

التطبيقات

• شبكات المحركات الموزعة التي تعمل ببروتوكولات التزامن.
• مراكز التحكم بالمحركات المركزية التي تنفذ الأتمتة عبر طوبولوجيات الشبكة.
• مصانع المعالجة الثقيلة التي تتطلب مراقبة سرعة متغيرة عن بُعد.

المواصفات الفنية

إرشادات التثبيت

إدخال بطاقة الخيار

قبل بدء التكامل الفعلي، افصل كل مصادر الطاقة الكهربائية التي تغذي هيكل المحرك. ارتدِ سوار مضاد للكهرباء الساكنة متصل بالأرضي الهيكلي. قم بمحاذاة أطراف ناقل المحول بعناية مع قضبان وحدة التوسعة الخاصة بوحدة التحكم بالمحرك واضغط بقوة حتى تثبت بشكل متساوٍ، مع التأكد من قفل الاتصالات الداخلية بالكامل.

التأريض وتقليل التداخل الكهرومغناطيسي

تحقق من أن مثبت التثبيت على بطاقة الخيار يلامس المعدن غير المعزول لإطار هيكل المحرك بشكل متساوٍ. يلزم وجود تأريض وظيفي قوي لتفريغ الضوضاء عالية التردد البيئية وحماية واجهات الشبكة الداخلية من التداخل الكهرومغناطيسي أو التداخل الراديوي (EMI/RFI).

تمرير الكابلات

مرر أسلاك اتصال الإيثرنت عبر قنوات مخصصة للجهد المنخفض. تجنب تمرير وصلات الشبكة بالقرب من أو موازية لأسلاك خرج المحرك الرئيسية أو خطوط إدخال التيار المتردد عالية الجهد لتجنب التداخل الحثي والحفاظ على خطوط الإشارة واضحة.
